本次设计为：深圳某单层椭球壳结构施工图 本工程位于深圳市。网架为单层球壳，外部围护为单层铝板，内层为二次装饰板材。 网架结构形式：螺栓球节点网架 支承条件：多点支承 屋面排水：无组织排水 网架总高：9.272m 基本风压：0.75kN/㎡ 抗震烈度为：7度设防。 设计温度差值：30摄氏度 图纸包括： 网架设计说明、网架平面图、网架立面图、网架支座反力图、网架上半部分安装图、网架下半部分安装图、网架配料单、网架球加工图、网架予埋件定位图共12张图纸。
某单层椭球壳结构施工图
图纸描述

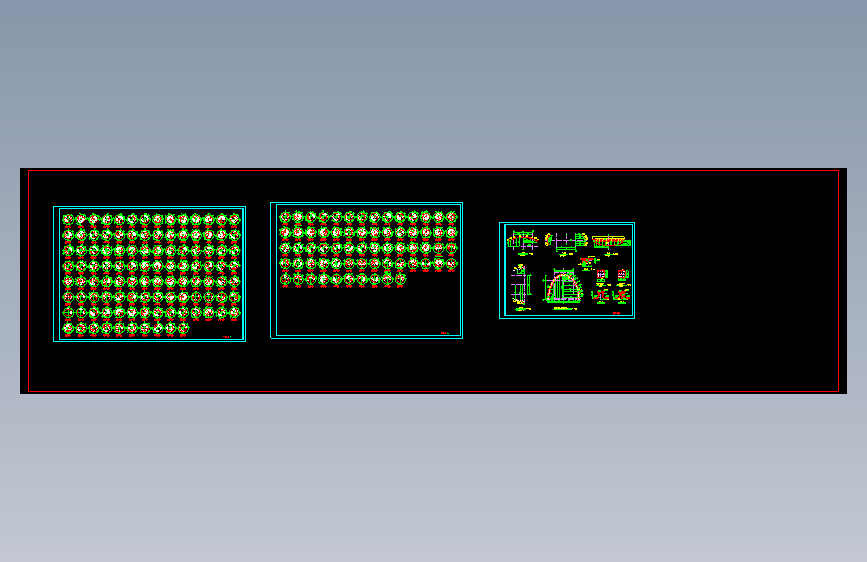

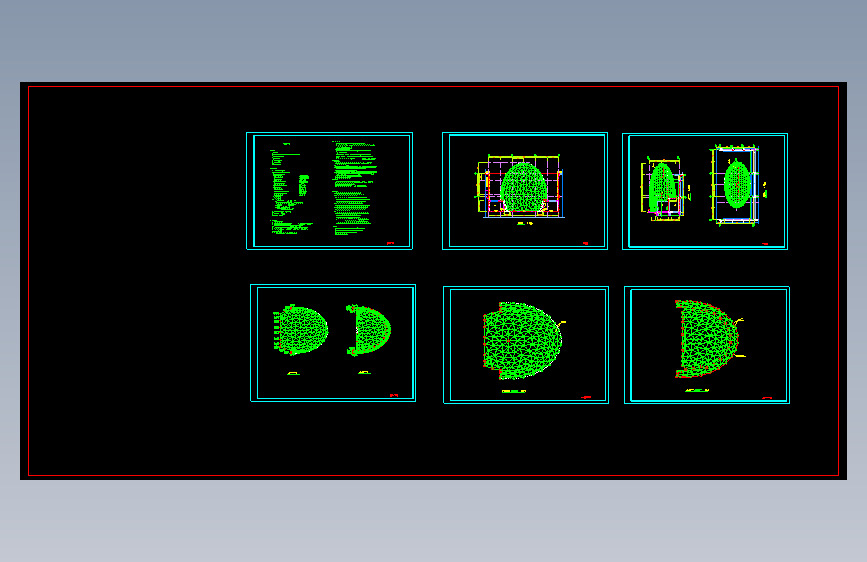

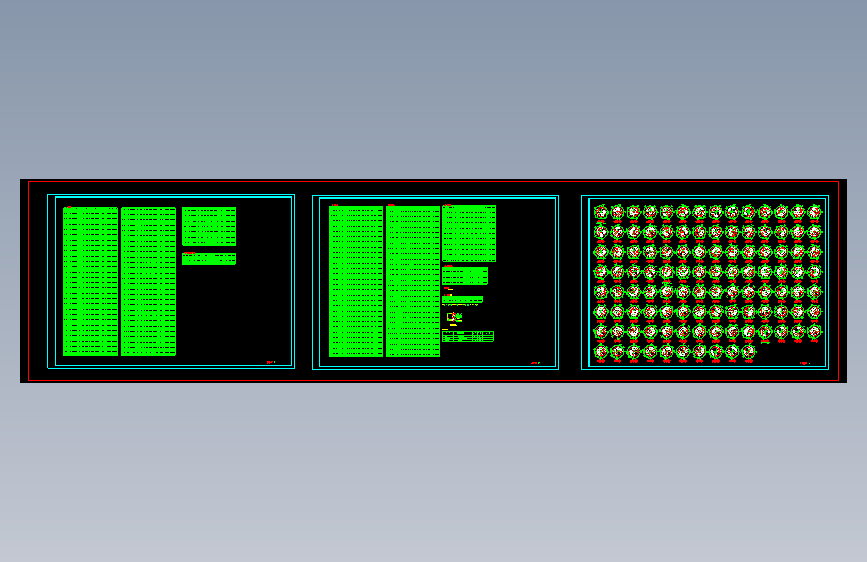

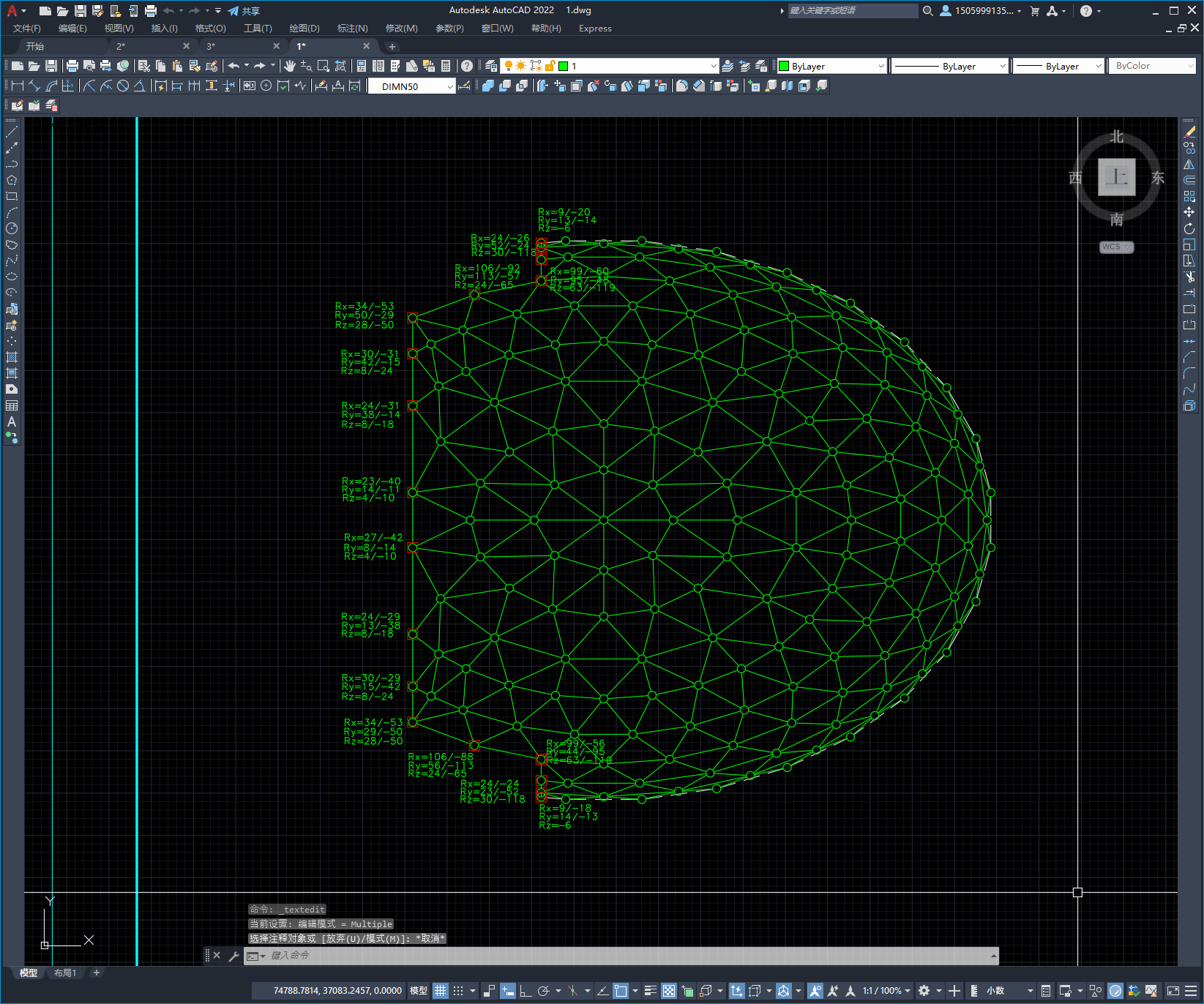

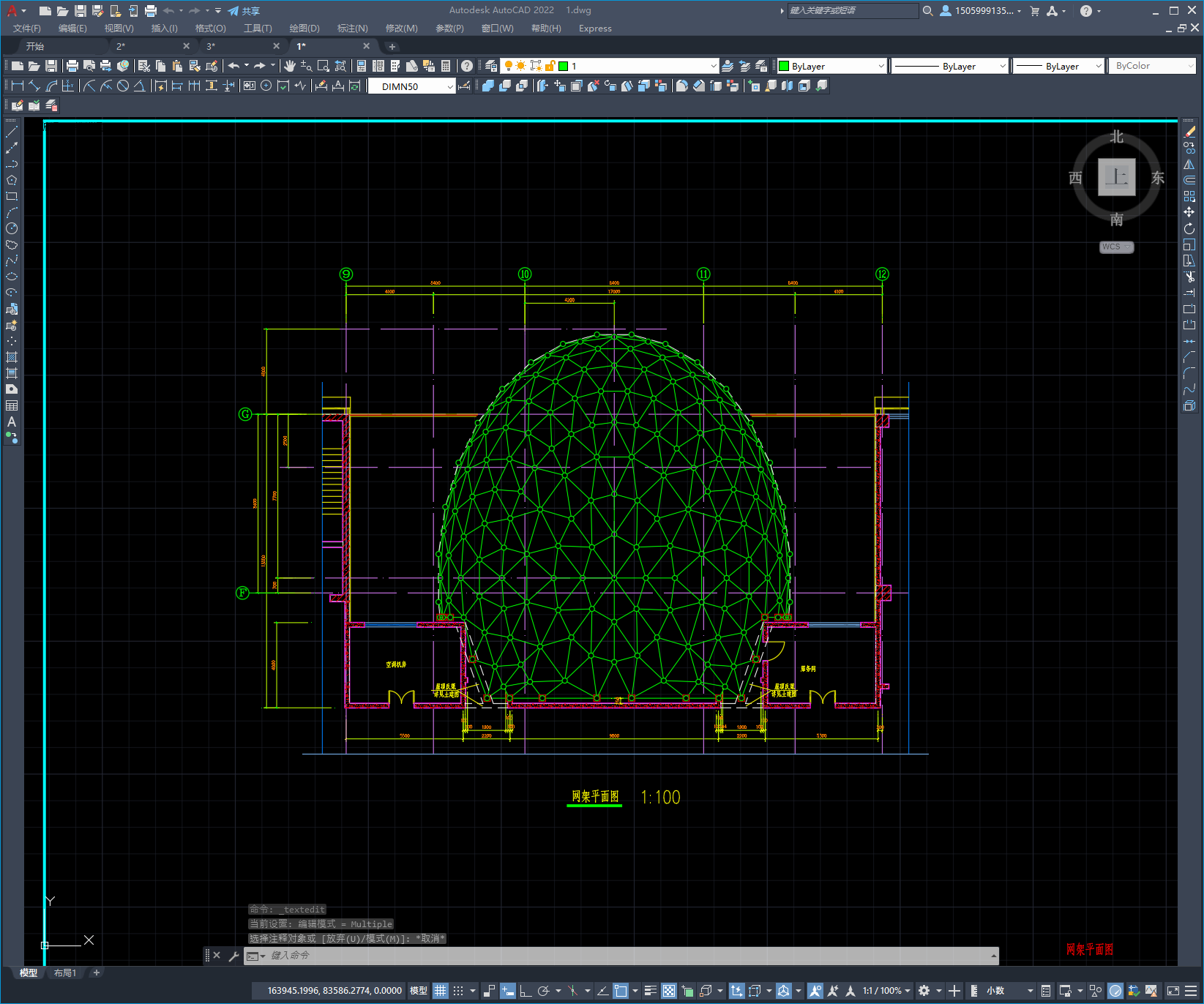

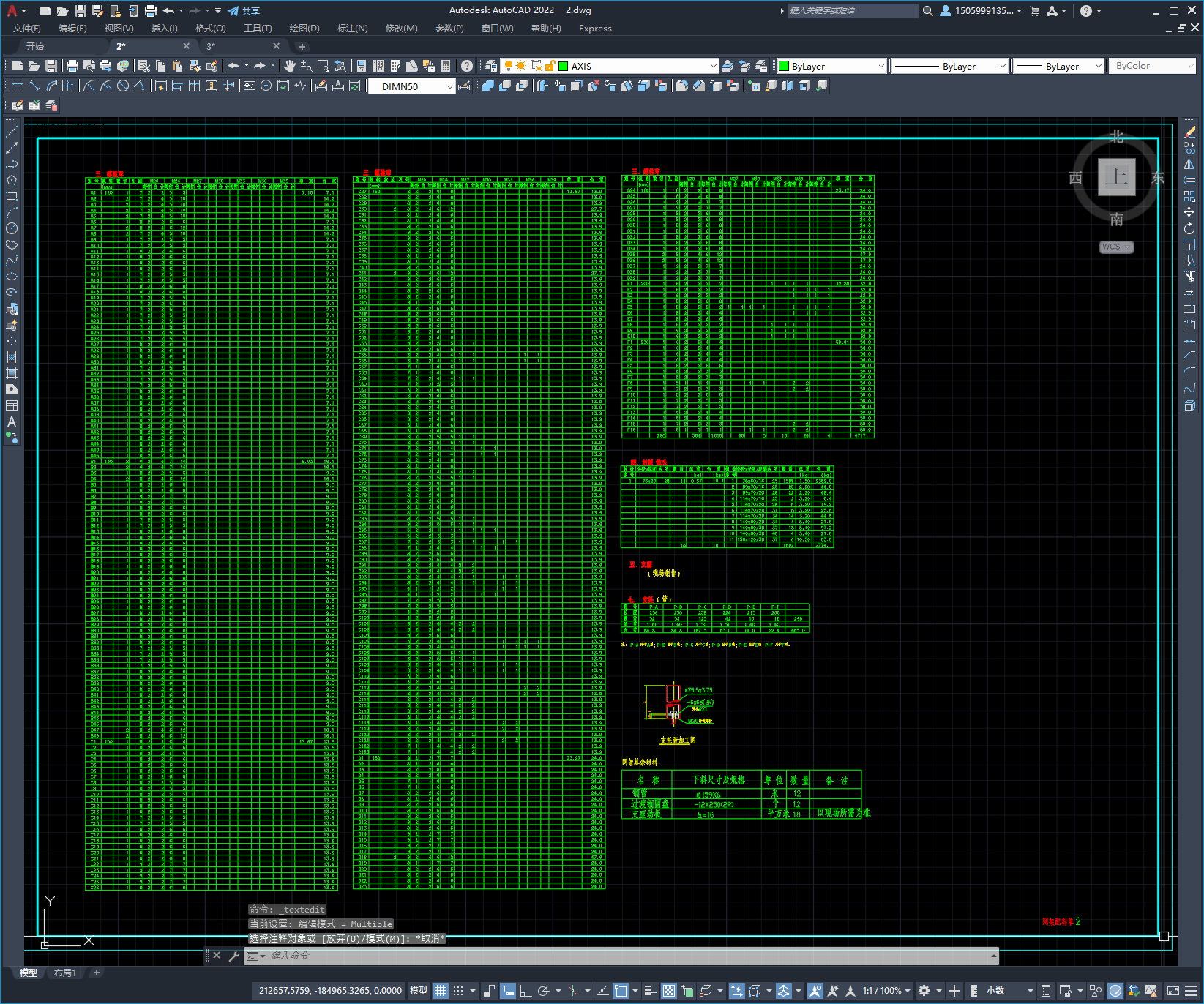

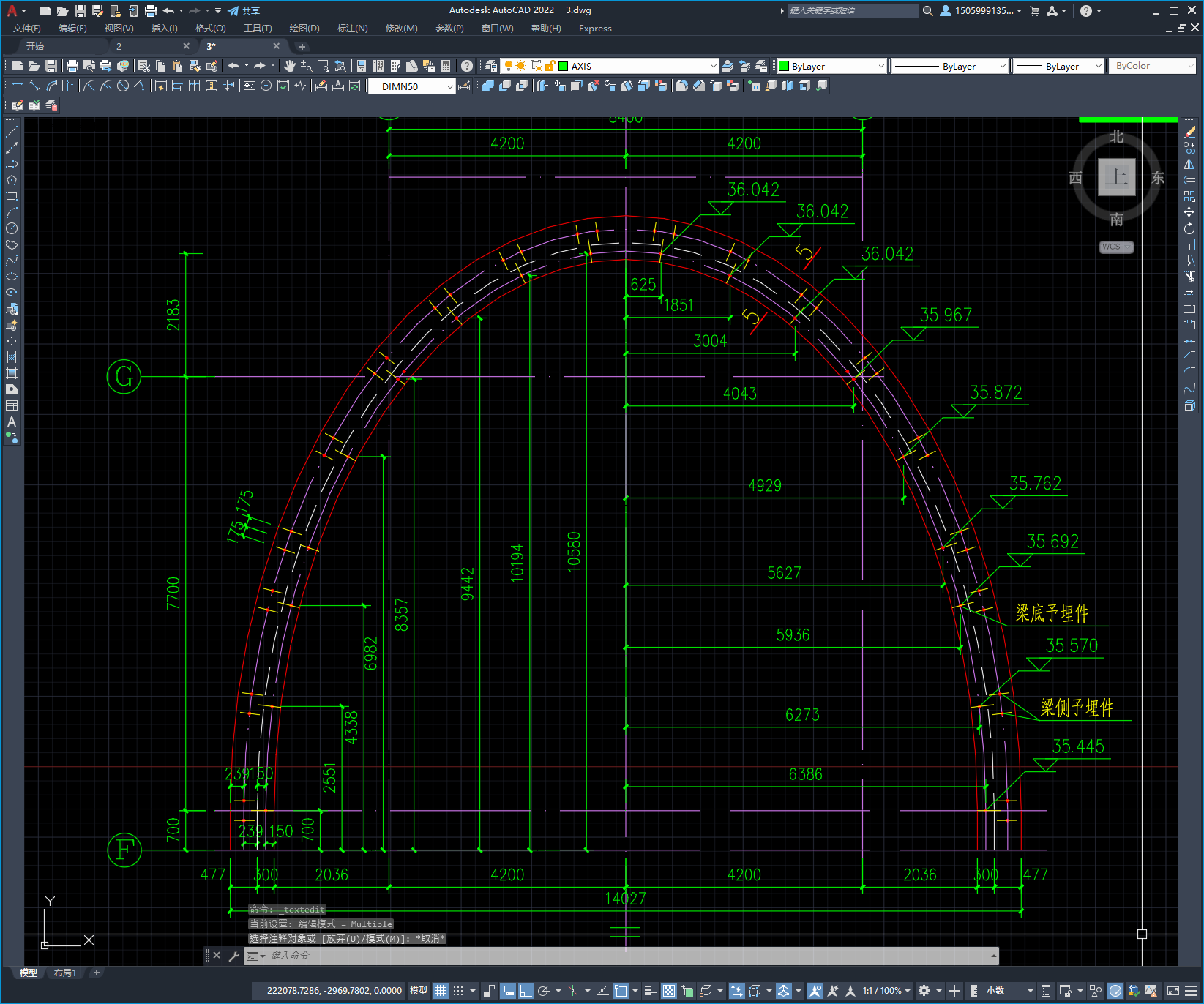

本次设计为：深圳某单层椭球壳结构施工图 本工程位于深圳市。网架为单层球壳，外部围护为单层铝板，内层为二次装饰板材。 网架结构形式：螺栓球节点网架 支承条件：多点支承 屋面排水：无组织排水 网架总高：9.272m 基本风压：0.75kN/㎡ 抗震烈度为：7度设防。 设计温度差值：30摄氏度 图纸包括： 网架设计说明、网架平面图、网架立面图、网架支座反力图、网架上半部分安装图、网架下半部分安装图、网架配料单、网架球加工图、网架予埋件定位图共12张图纸。
