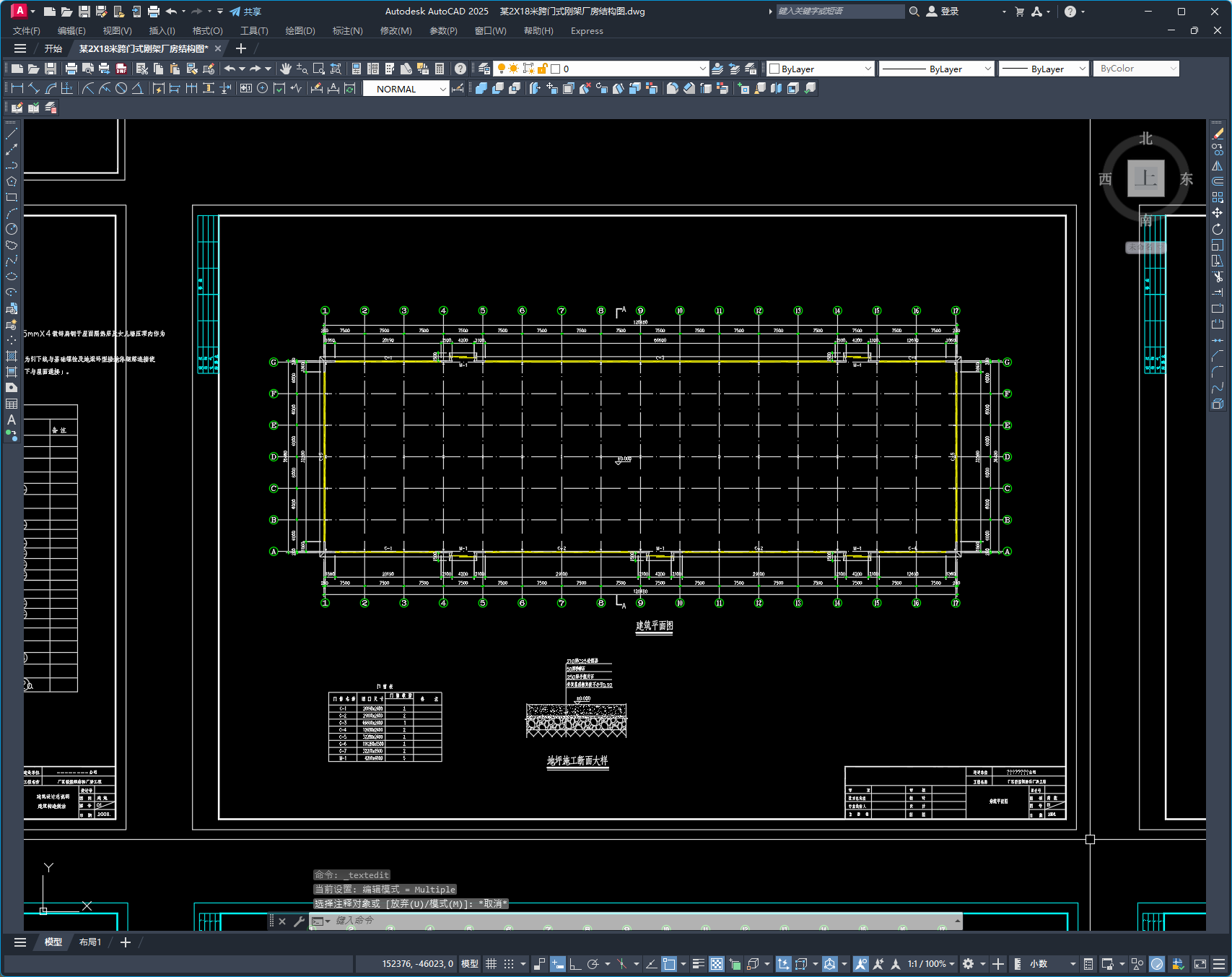

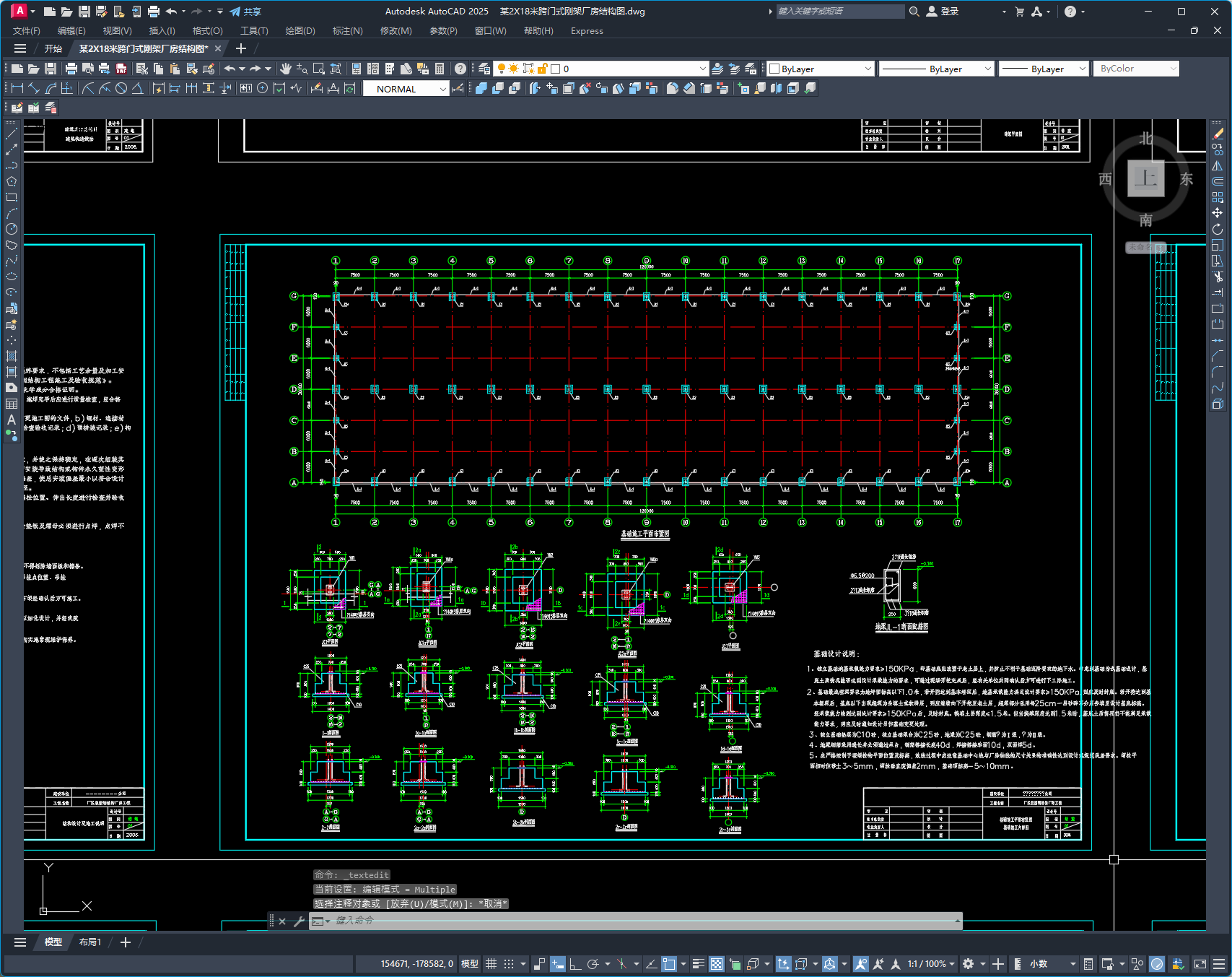

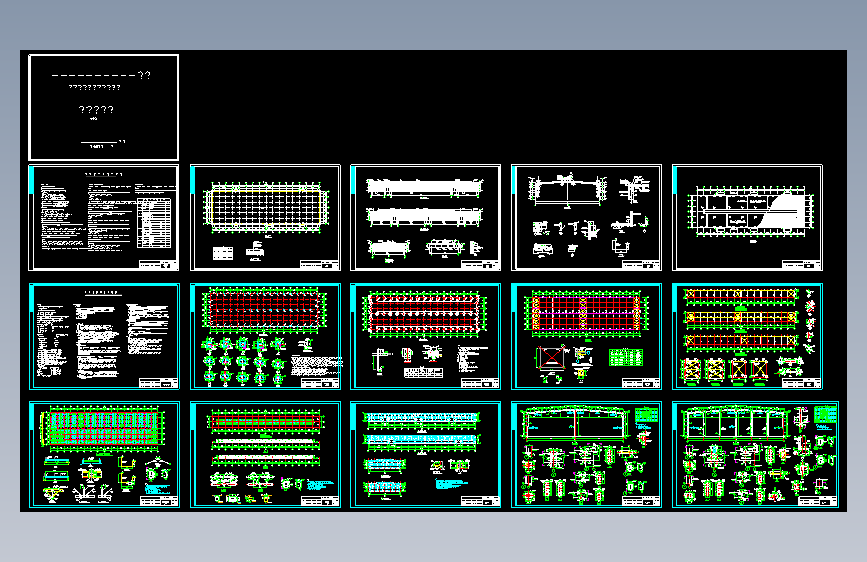

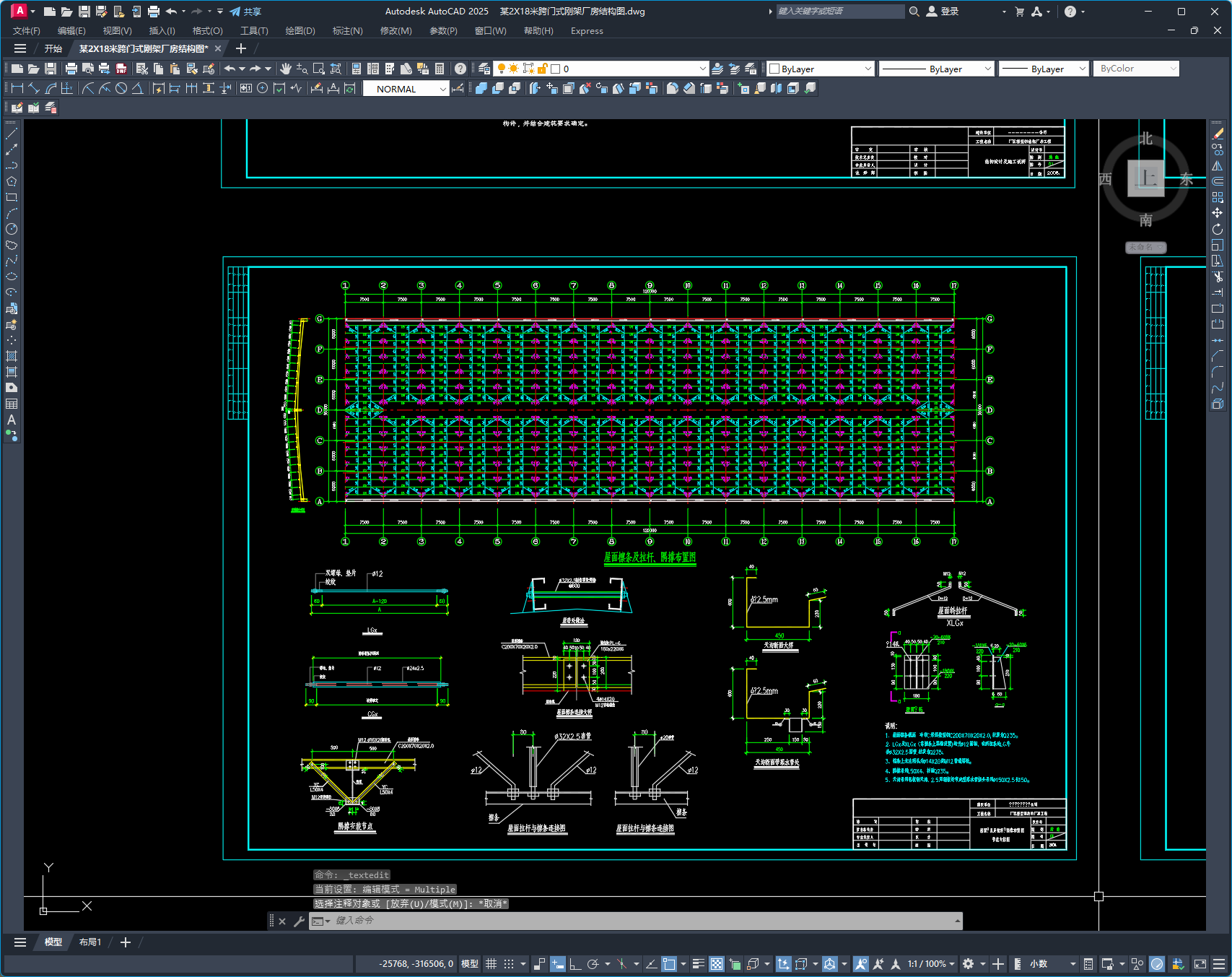

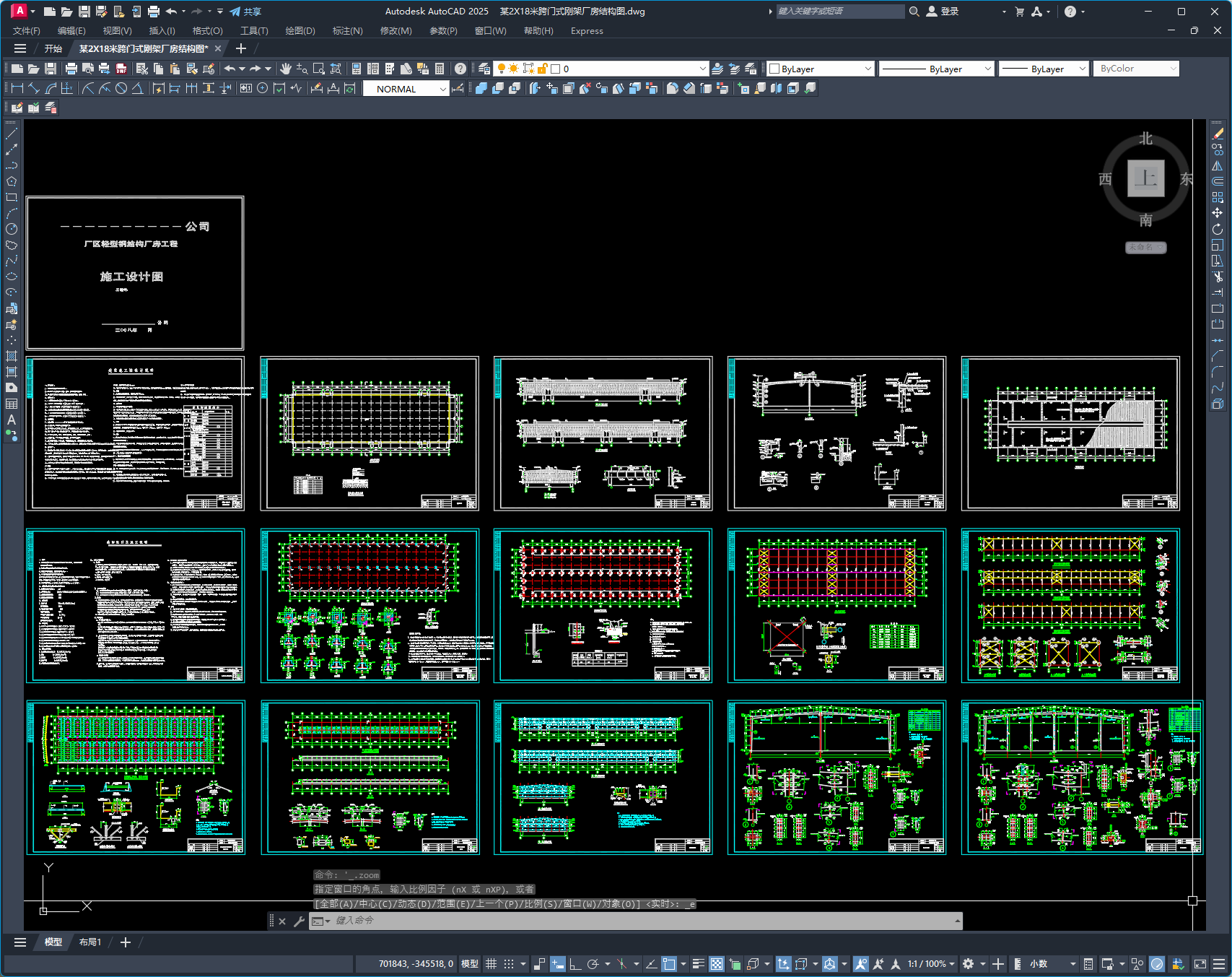

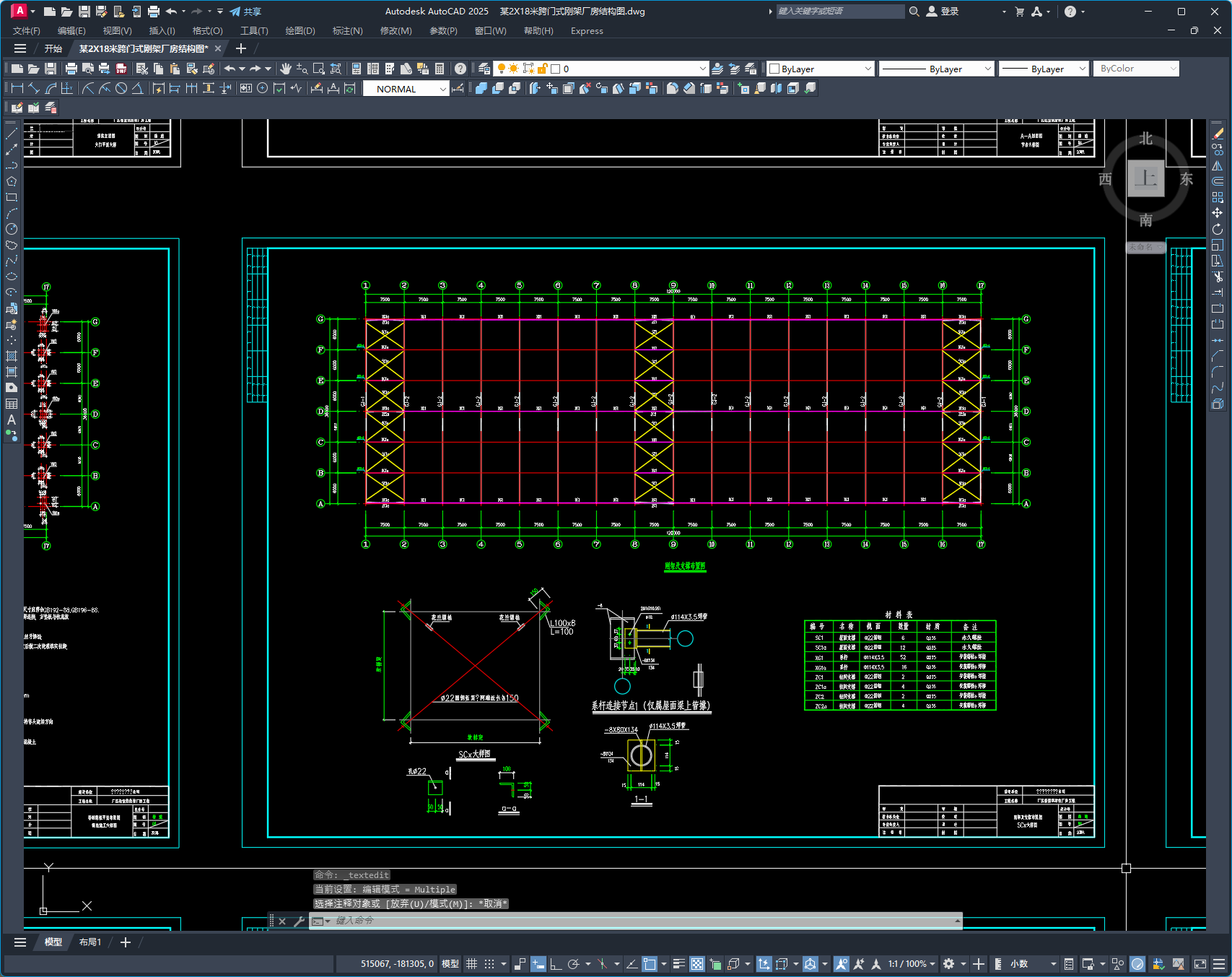

本次设计为：某2X18米跨门式刚架厂房结构图 工程性质：门式刚架轻钢结构厂房。 建筑面积：4395.11m2，柱顶高度8.6米，女儿墙顶高度9米。 建筑层数、跨度：单层轻工业厂房，跨度均为两个18米连续跨。 抗震设防烈度：小于Ⅵ度，场地类别为Ⅱ类，主要结构类型：钢结构。 基本风压：Wo=0.40kN/㎡ 图纸包括： 建筑设计总说明、建筑平面图、建筑立面图、大门平面大样、剖面图、节点大样图、厂房屋面平面图、结构设计及施工说明、基础施工平面布置图、基础施工大样图、基础螺栓平面布置图、螺栓施工大样图、刚架及支撑布置图、SCx大样图、柱间支撑布置图、柱间支撑大样图、屋面
某2X18米跨门式刚架厂房结构图
图纸描述
本次设计为：某2X18米跨门式刚架厂房结构图 工程性质：门式刚架轻钢结构厂房。 建筑面积：4395.11m2，柱顶高度8.6米，女儿墙顶高度9米。 建筑层数、跨度：单层轻工业厂房，跨度均为两个18米连续跨。 抗震设防烈度：小于Ⅵ度，场地类别为Ⅱ类，主要结构类型：钢结构。 基本风压：Wo=0.40kN/㎡ 图纸包括： 建筑设计总说明、建筑平面图、建筑立面图、大门平面大样、剖面图、节点大样图、厂房屋面平面图、结构设计及施工说明、基础施工平面布置图、基础施工大样图、基础螺栓平面布置图、螺栓施工大样图、刚架及支撑布置图、SCx大样图、柱间支撑布置图、柱间支撑大样图、屋面
下载需要70金币
立即下载 收藏
图纸信息
作者
来闯闯
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某2X18米跨门式刚架厂房结构图.dwg | 3.63M |
