[江苏]5层框架结构小学教学楼结构施工图

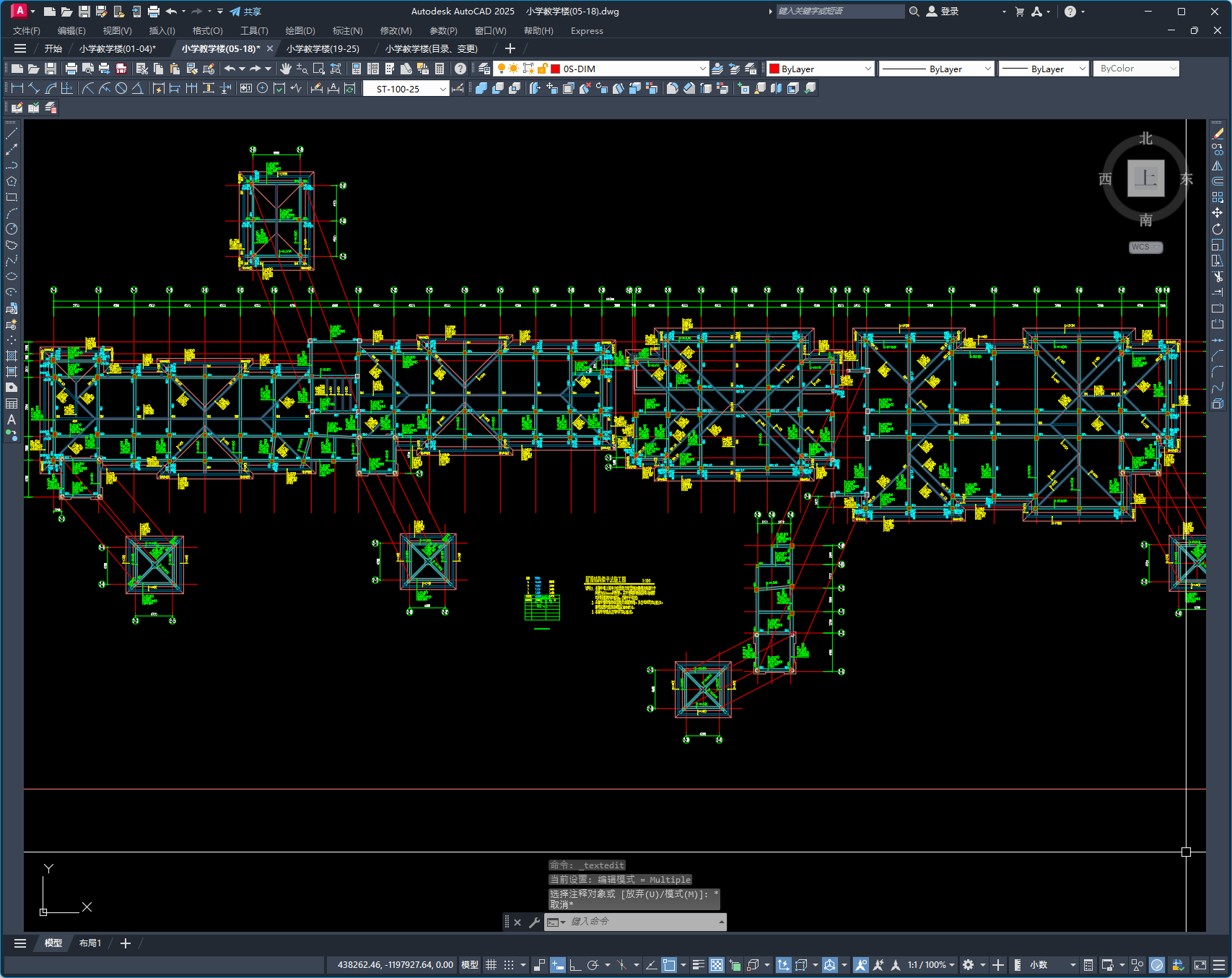

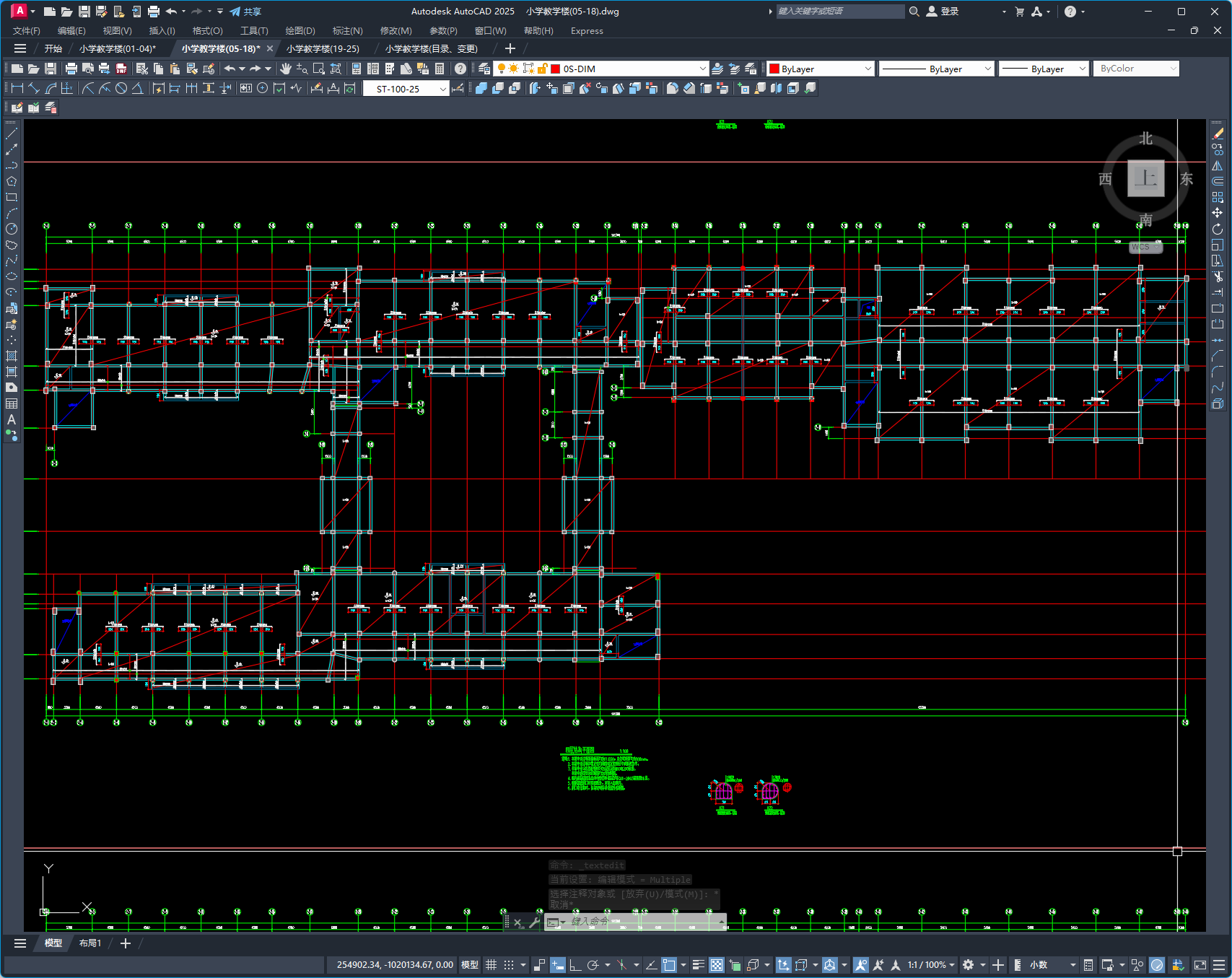

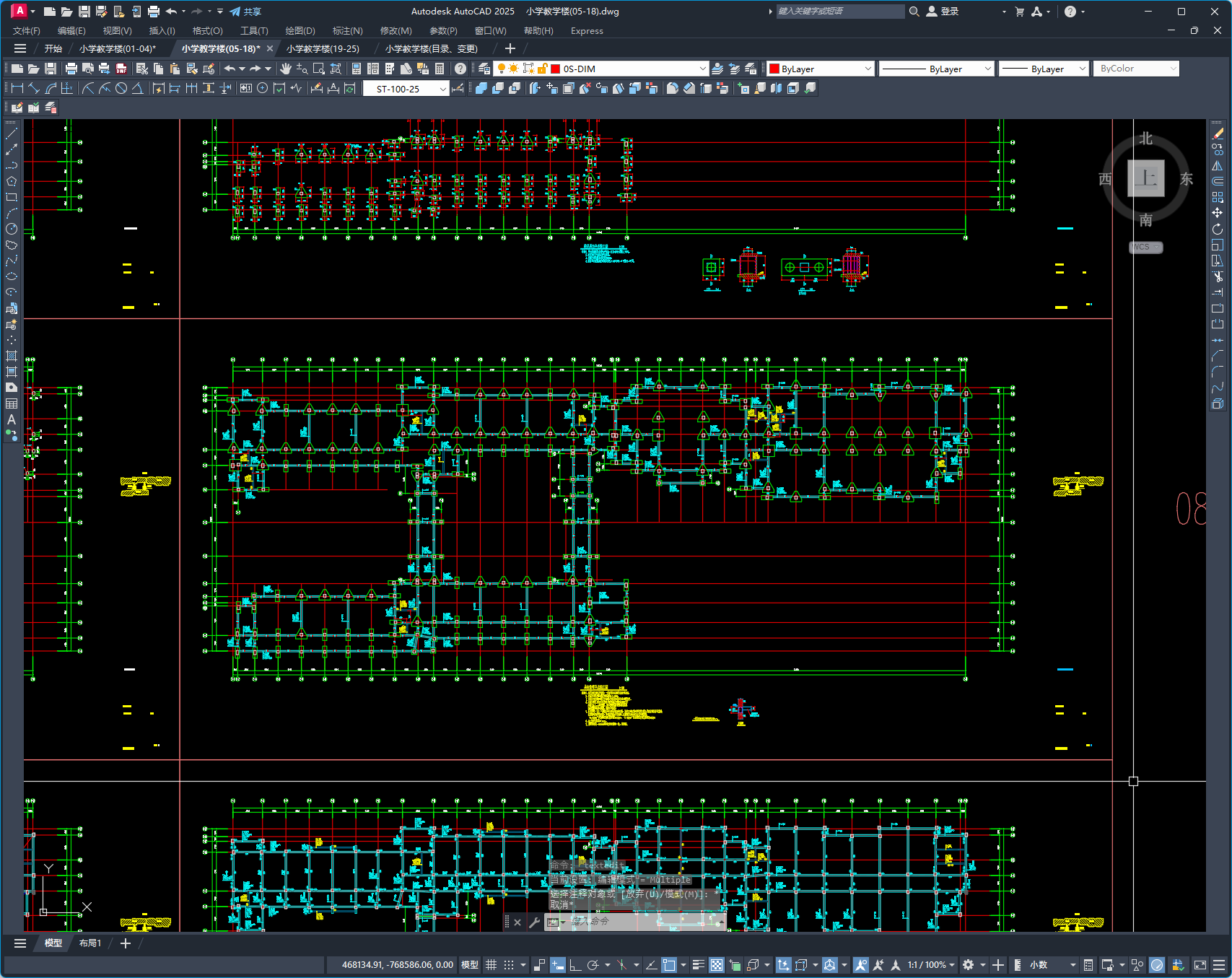

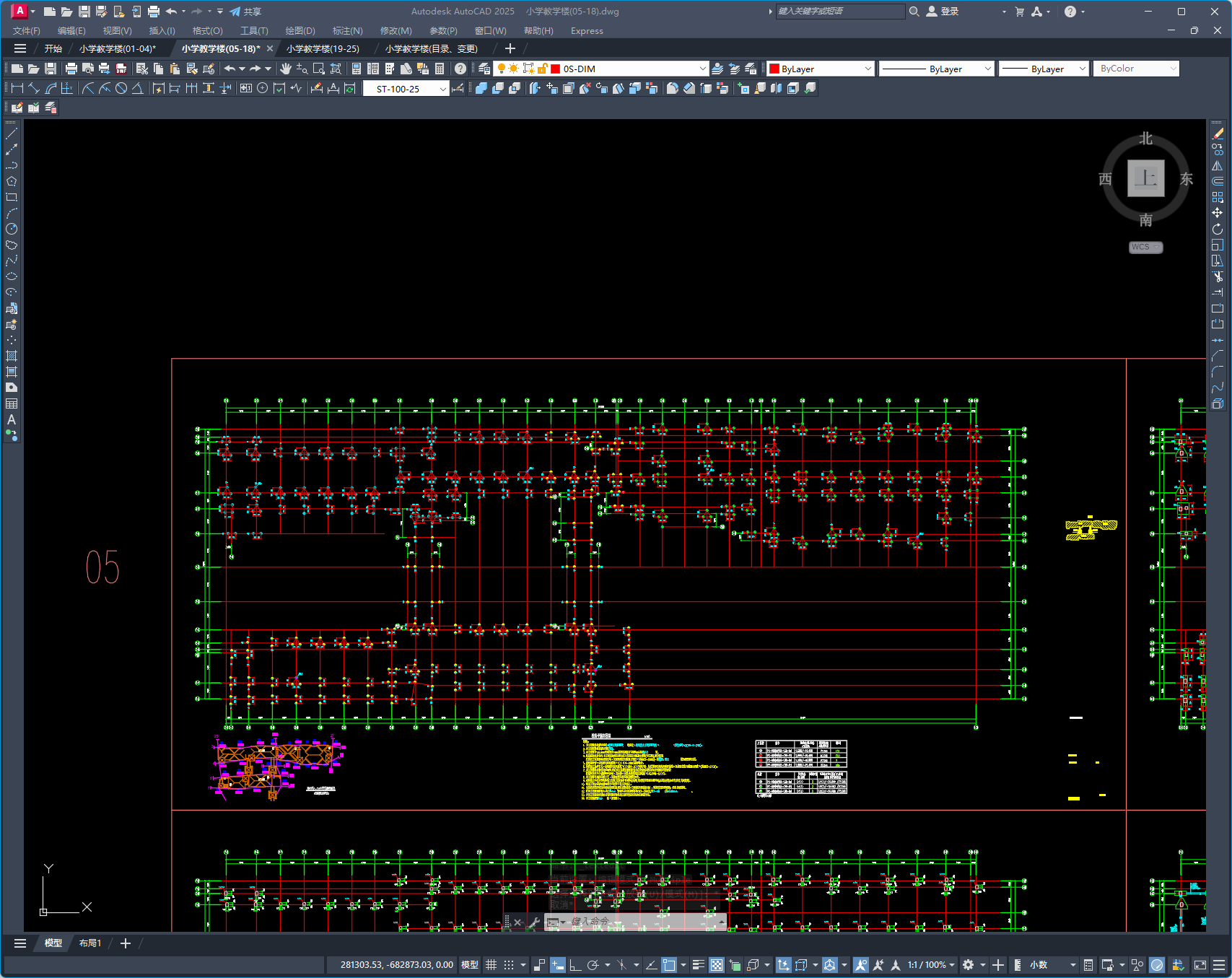

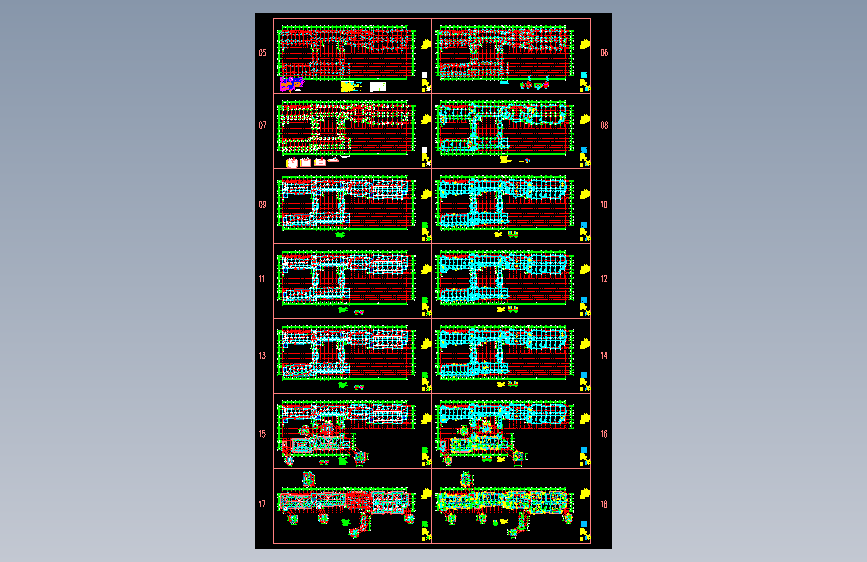

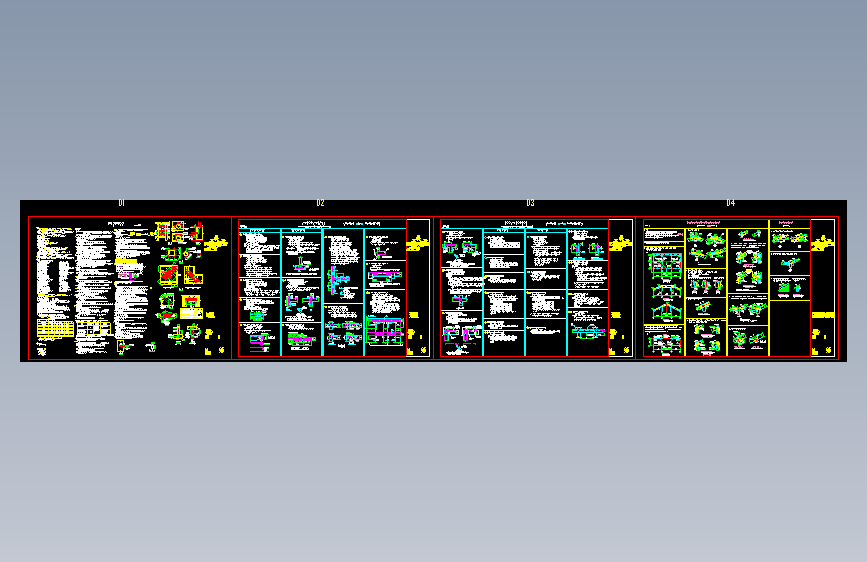

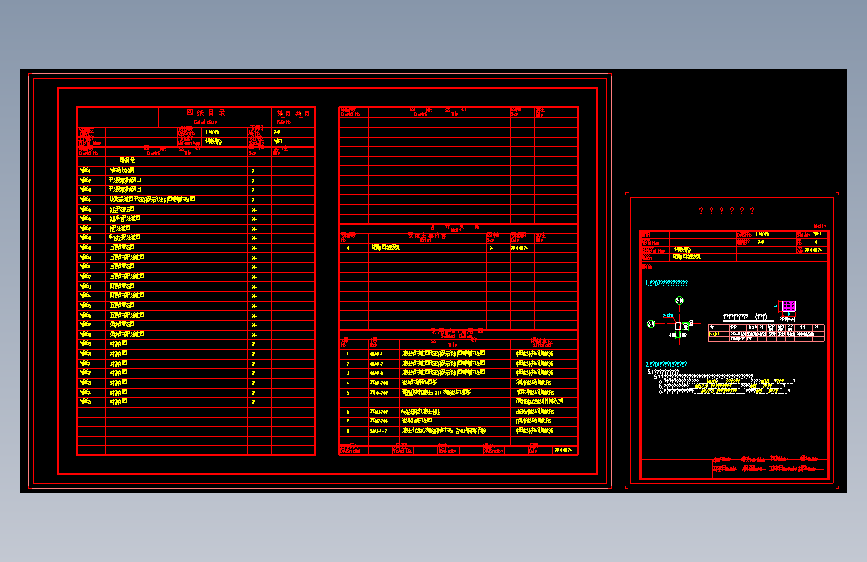

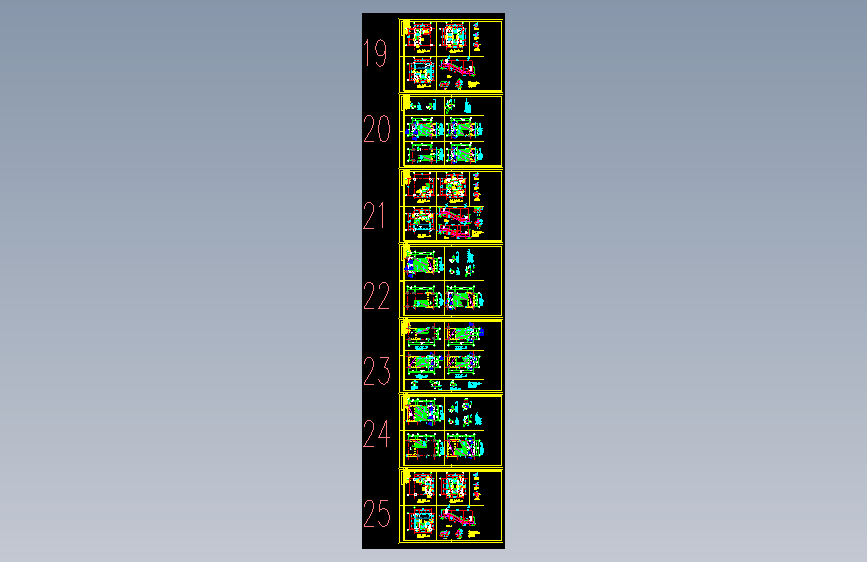

本工程小学教学楼（抗震单元一、二）为5层建筑,房屋檐口高度23.10米；最高点高度24.95米。抗震单元三、四、五为4层建筑,房屋檐口高度15.60米；最高点高度21.45米。结构设计采用钢筋混凝土框架结构体系。结构设计采用钢筋混凝土框架结构体系。 　　全套图纸25张，包括结构设计总说明、平法变更及补充表、坡屋面梁施工图"平面整体表示方法" 制图规则和构造详图 、桩位平面布置图、桩基承台平法施工图、柱平法施工图、承台拉梁平法施工图、二层结构平面图、结构梁平法施工图、楼梯详图等。
