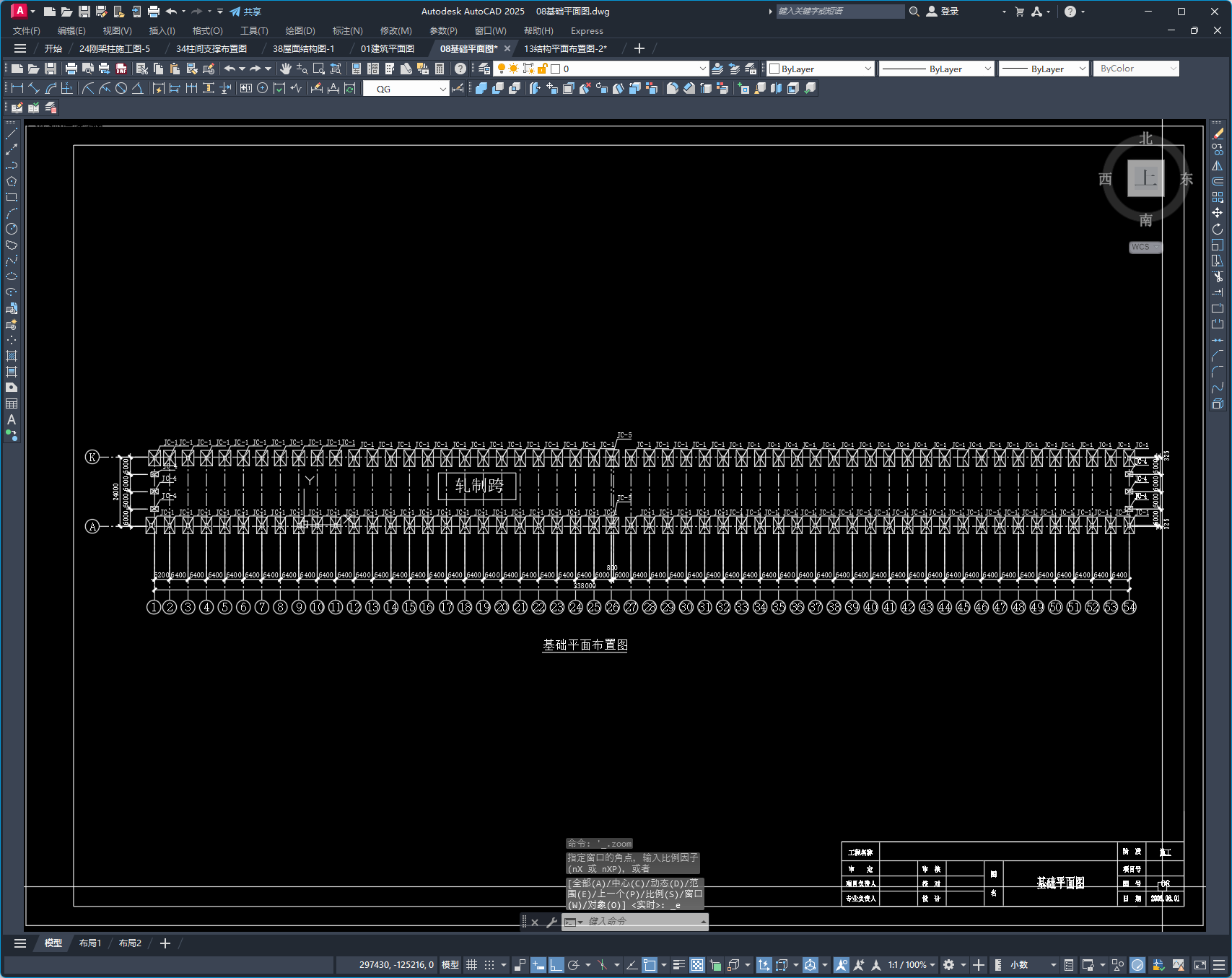

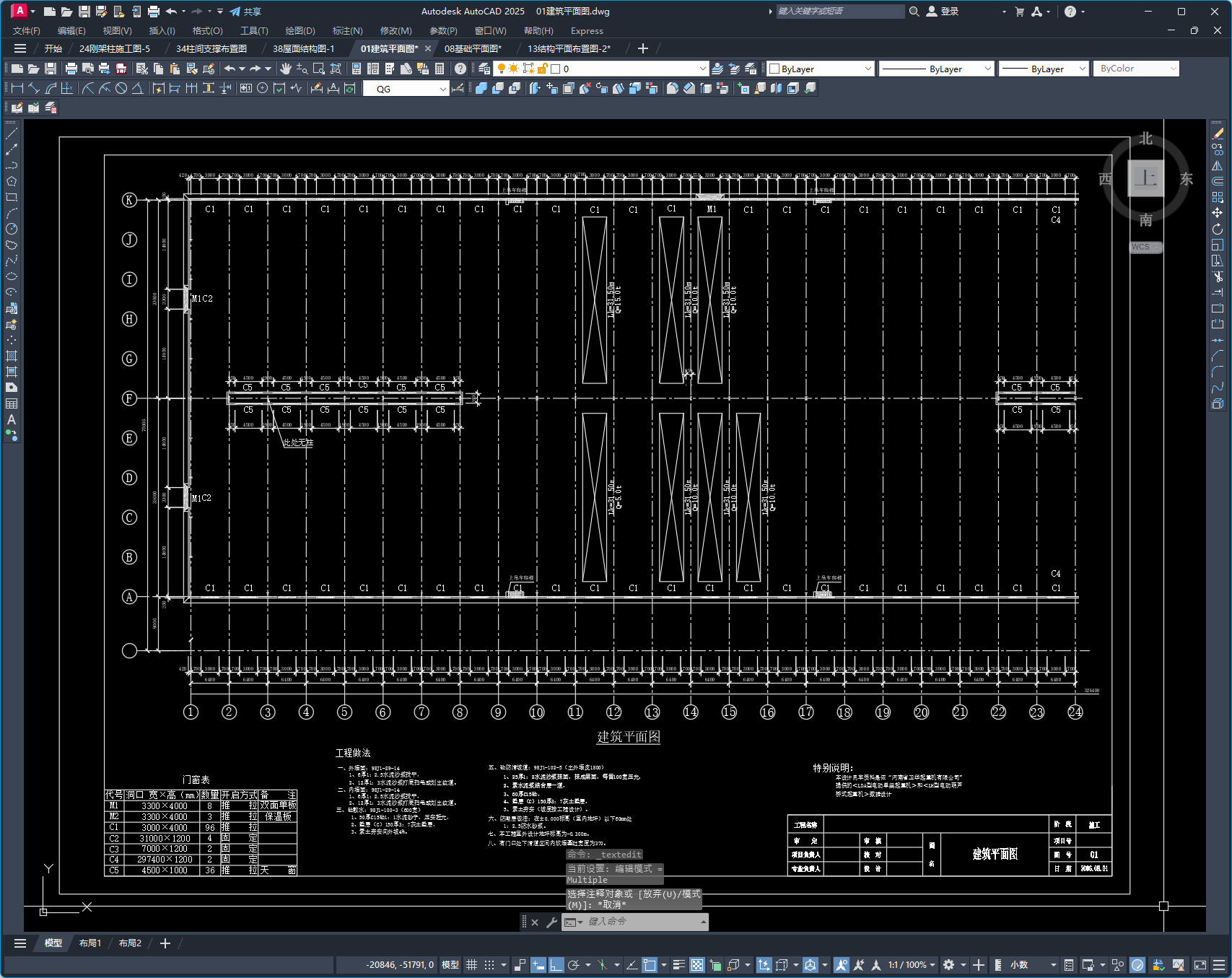

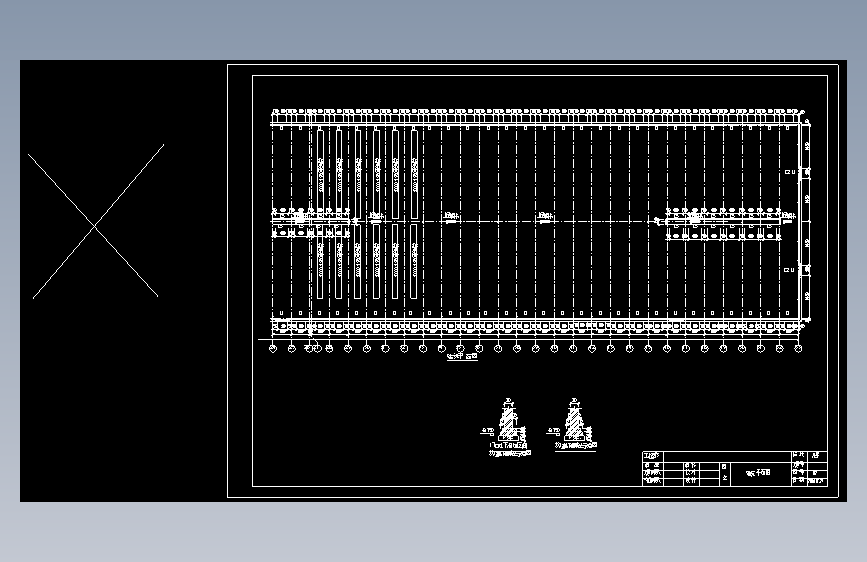

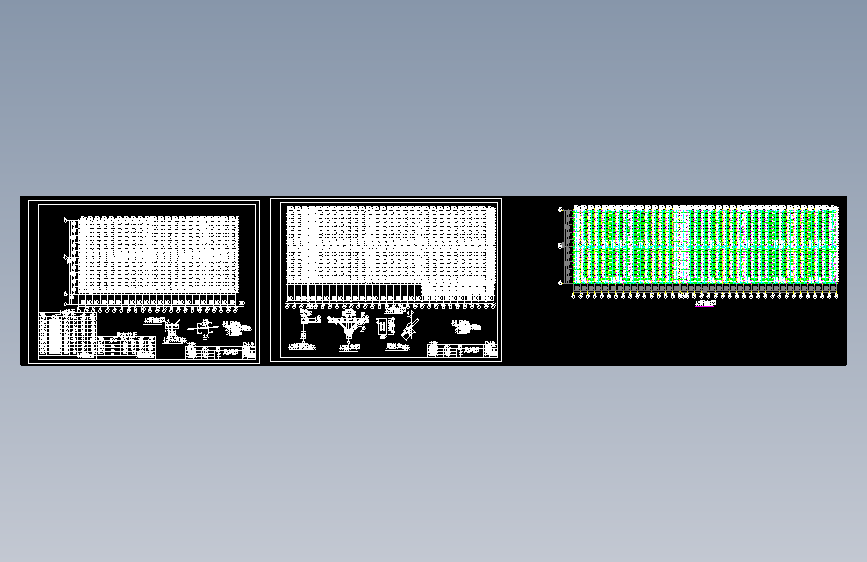

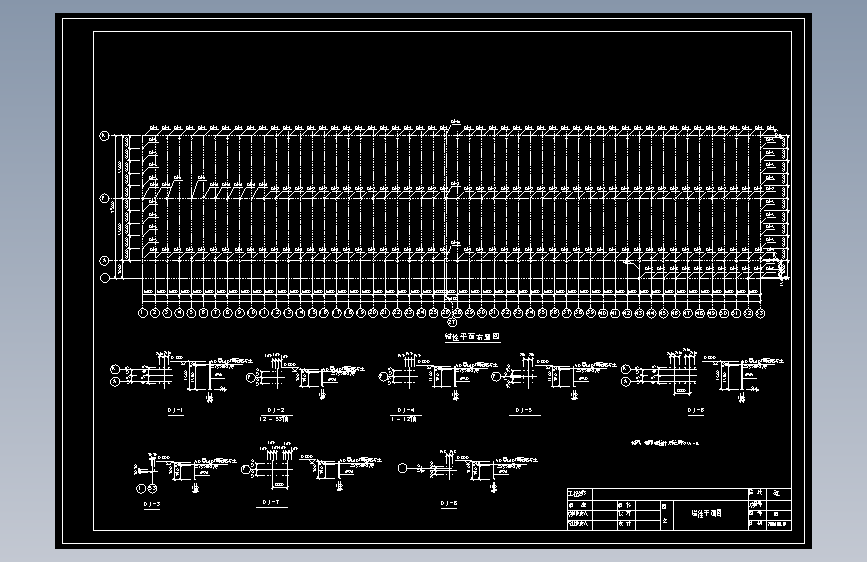

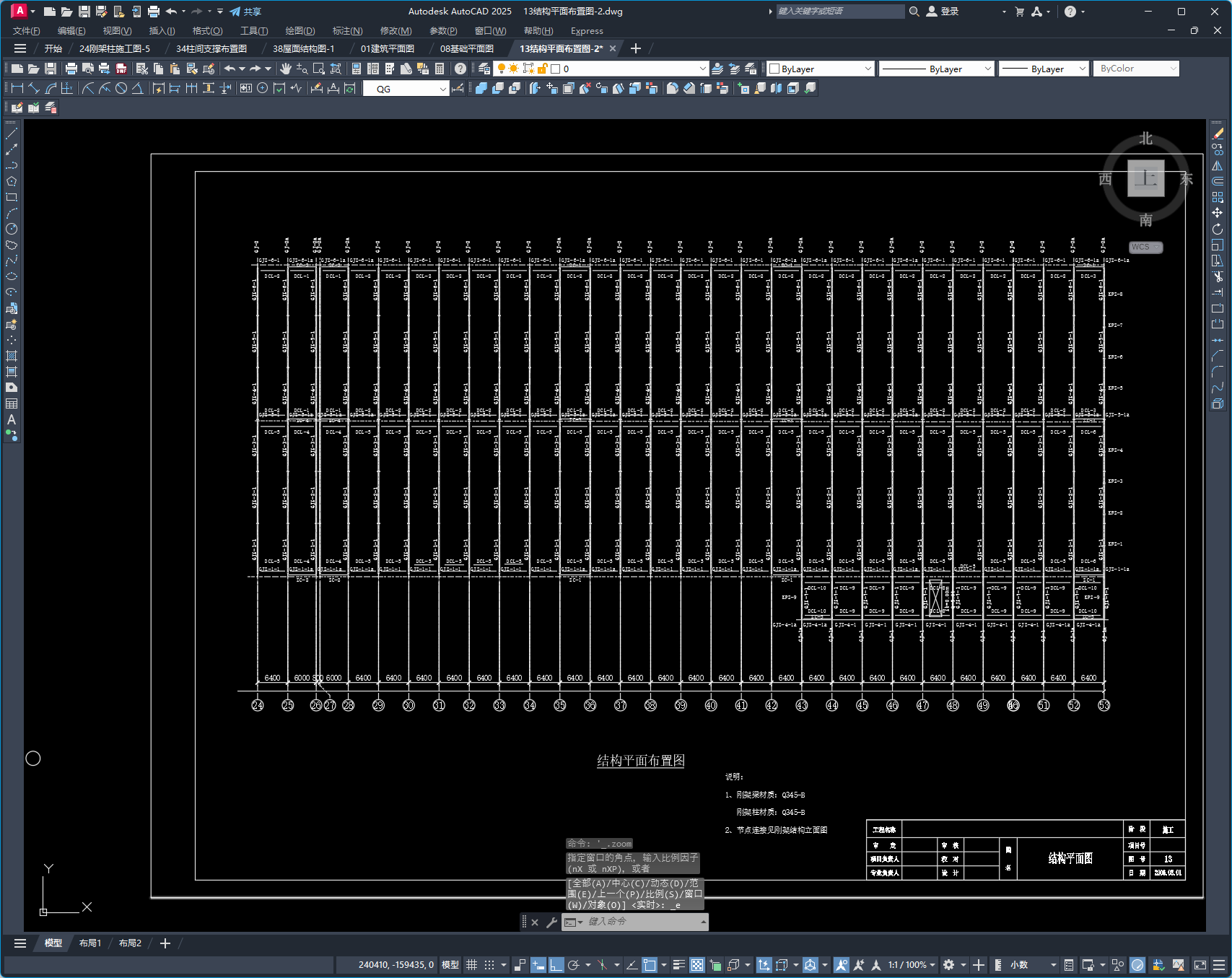

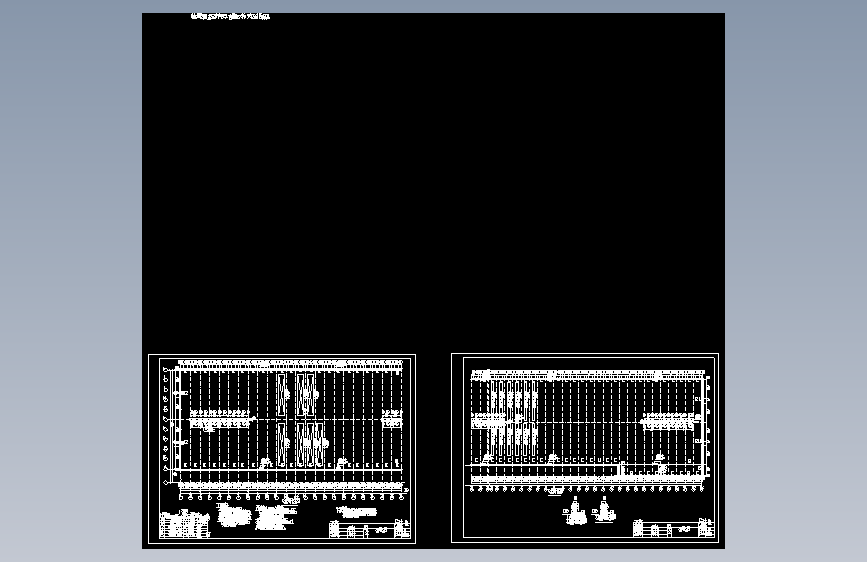

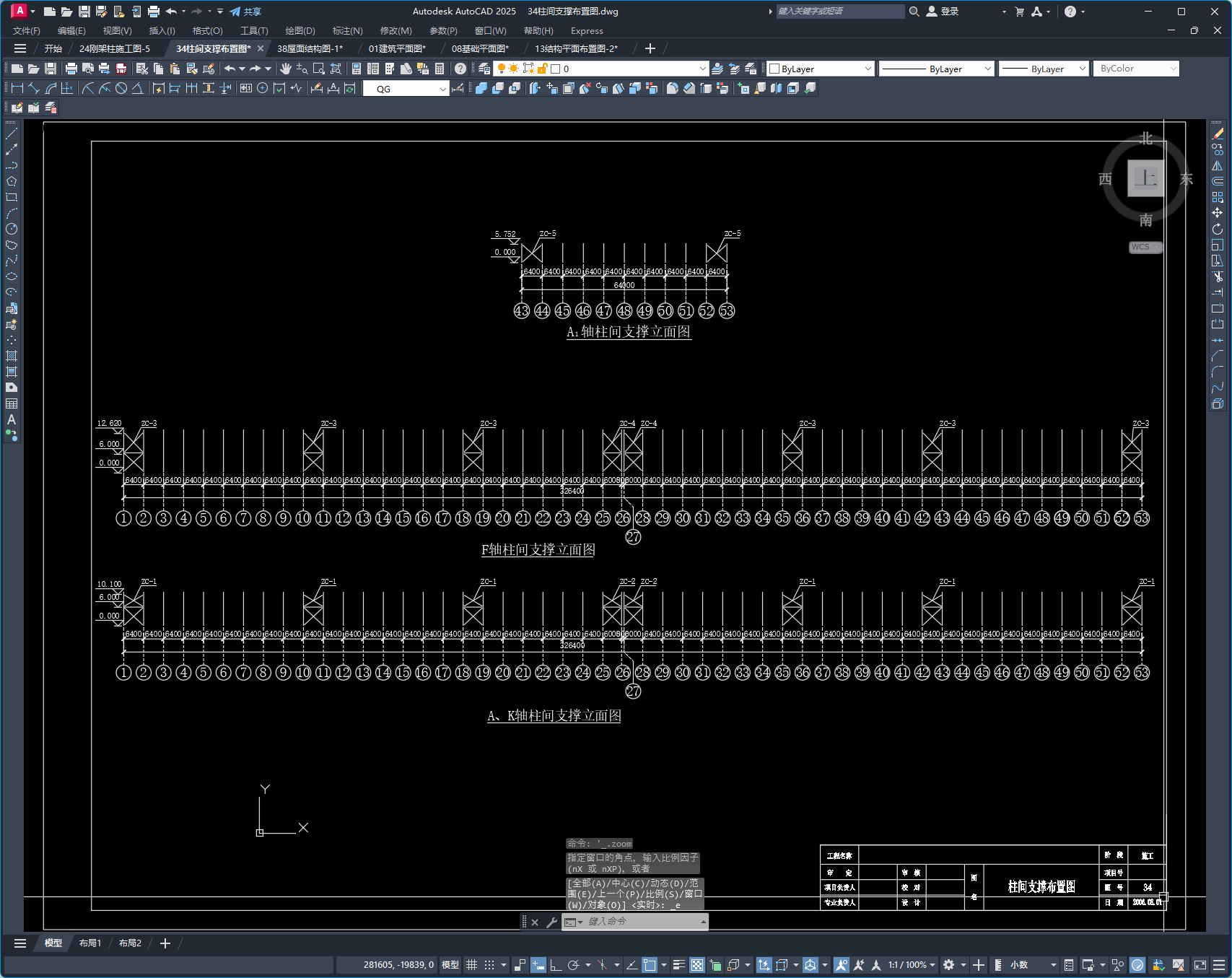

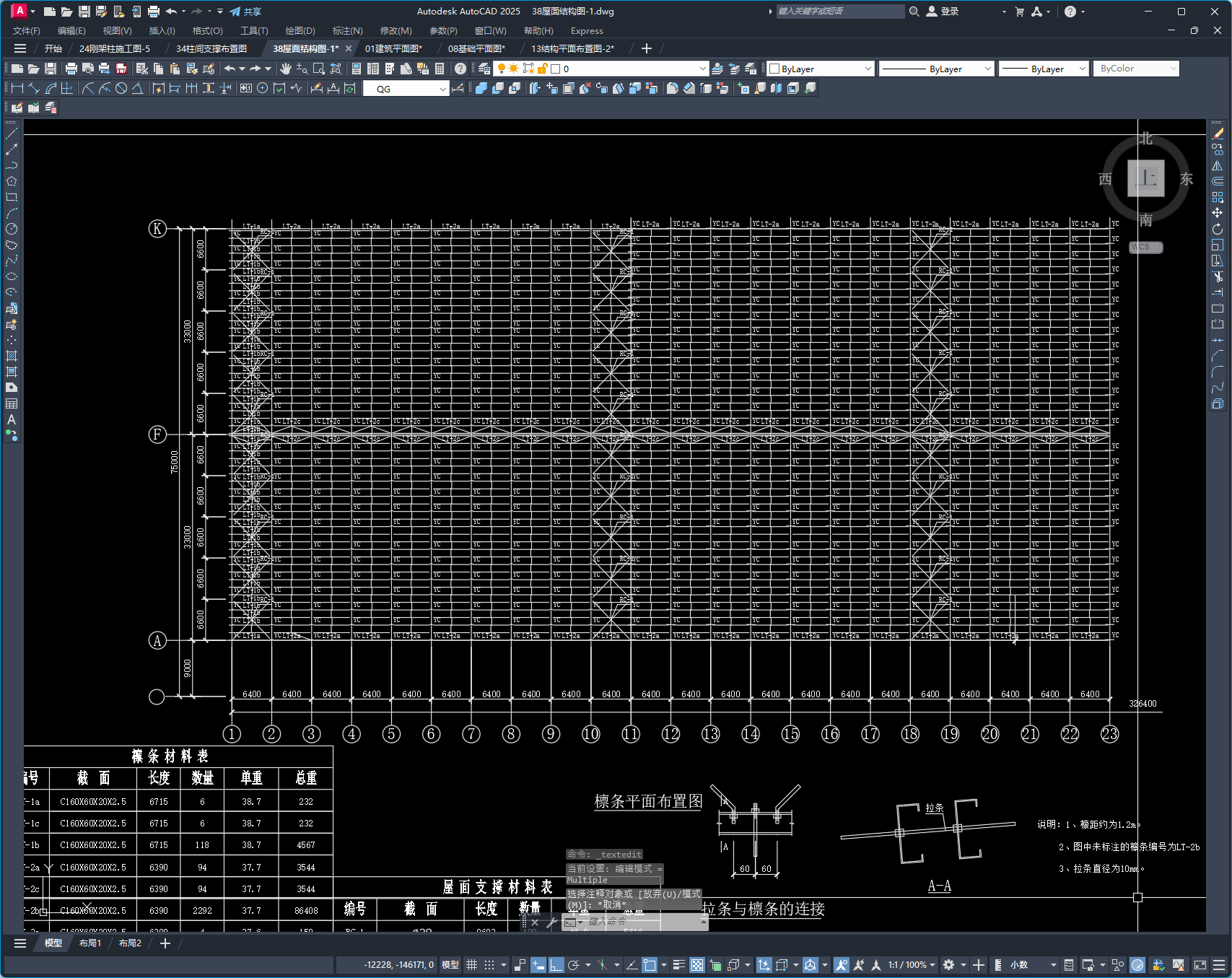

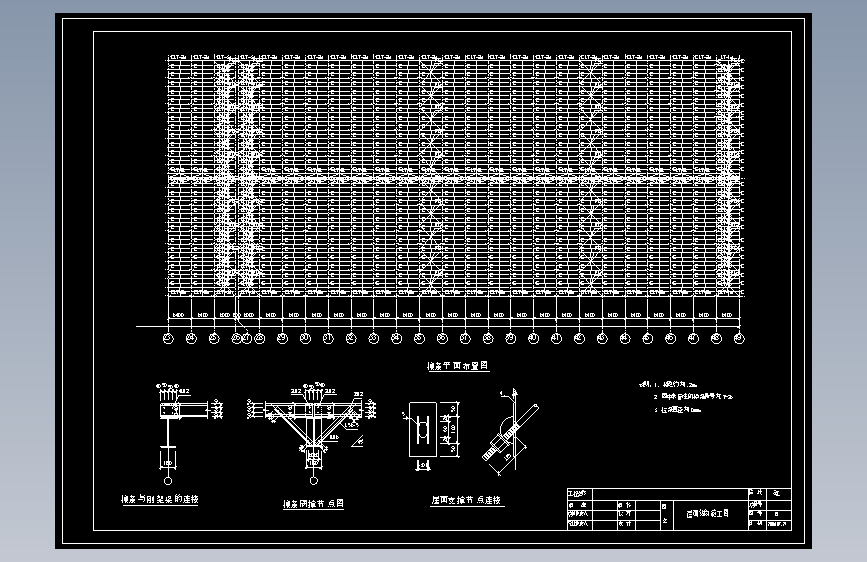

本次设计为：邯郸某钢结构厂房建筑结构设计图 图纸包括： 建筑图： 建筑平面图、建筑立面图、建筑剖面图、屋顶平面图共6张图纸； 结构图： 结构设计说明、基础平面图、锚栓平面图、基础详图、结构平面布置图、刚架立面图、钢架梁施工图、刚架柱施工图、抗风柱图、吊车梁详图、柱间支撑布置图、柱间支撑详图、屋面结构图、墙梁施工图共42张图纸。
邯郸某钢结构厂房建筑结构设计图
图纸描述
本次设计为：邯郸某钢结构厂房建筑结构设计图 图纸包括： 建筑图： 建筑平面图、建筑立面图、建筑剖面图、屋顶平面图共6张图纸； 结构图： 结构设计说明、基础平面图、锚栓平面图、基础详图、结构平面布置图、刚架立面图、钢架梁施工图、刚架柱施工图、抗风柱图、吊车梁详图、柱间支撑布置图、柱间支撑详图、屋面结构图、墙梁施工图共42张图纸。
下载需要76金币
立即下载 收藏
图纸信息
作者
WX_203072
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  01建筑平面图.dwg | 905.07K |
| 2 | 02建筑平面图.dwg | 654.46K |
| 3 | 03建筑立面图.dwg | 215.96K |
| 4 | 04、1-11轴建筑剖面图.dwg | 102.55K |
| 5 | 05、12-47轴建筑剖面图.dwg | 89.98K |
| 6 | 06屋顶平面图.dwg | 115.83K |
| 7 | 07设计总说明.dwg | 44.18K |
| 8 | 08基础平面图.dwg | 182.42K |
| 9 | 09锚栓平面图.dwg | 289.86K |
| 10 | 10基础施工图-1.dwg | 151.37K |
| 11 | 11基础施工图-2.dwg | 133.74K |
| 12 | 123.dwg | 199.26K |
| 13 | 12结构平面布置图-1.dwg | 114.84K |
| 14 | 13结构平面布置图-2.dwg | 133.17K |
| 15 | 14刚架立面图-1.dwg | 223.44K |
| 16 | 15刚架立面图-2.dwg | 182.04K |
| 17 | 16刚架梁施工图-1.dwg | 95.42K |
| 18 | 17刚架梁施工图-2.dwg | 92.41K |
| 19 | 18刚架梁施工图-3dwg.dwg | 97.95K |
| 20 | 19刚架梁施工图-4.dwg | 69.25K |
| 21 | 20刚架柱施工图-1.dwg | 121.87K |
| 22 | 21刚架柱施工图-2.dwg | 129.36K |
| 23 | 22刚架柱施工图-3.dwg | 130.62K |
| 24 | 23刚架柱施工图-4.dwg | 105.99K |
| 25 | 24刚架柱施工图-5.dwg | 130.03K |
| 26 | 25刚架柱施工图-6.dwg | 115.91K |
| 27 | 26刚架柱施工图-7.dwg | 154.59K |
| 28 | 27抗风柱施工图.dwg | 85.00K |
| 29 | 28刚架连系梁.dwg | 118.12K |
| 30 | 29吊车梁施工图-1.dwg | 198.74K |
| 31 | 30吊车梁施工图-2.dwg | 221.16K |
| 32 | 31吊车梁施工图-3.dwg | 195.09K |
| 33 | 32吊车梁施工图-4.dwg | 272.94K |
| 34 | 33吊车梁施工图-5.dwg | 190.98K |
| 35 | 34柱间支撑布置图.dwg | 154.49K |
| 36 | 35柱间支撑施工图-1.dwg | 170.61K |
| 37 | 36柱间支撑施工图-2.dwg | 168.95K |
| 38 | 37柱间支撑施工图-3.dwg | 70.67K |
| 39 | 38屋面结构图-1.dwg | 1.10M |
| 40 | 39屋面结构图-2.dwg | 359.29K |
| 41 | 40屋面RC和XG.dwg | 138.80K |
| 42 | 41墙梁施工图.dwg | 164.25K |
