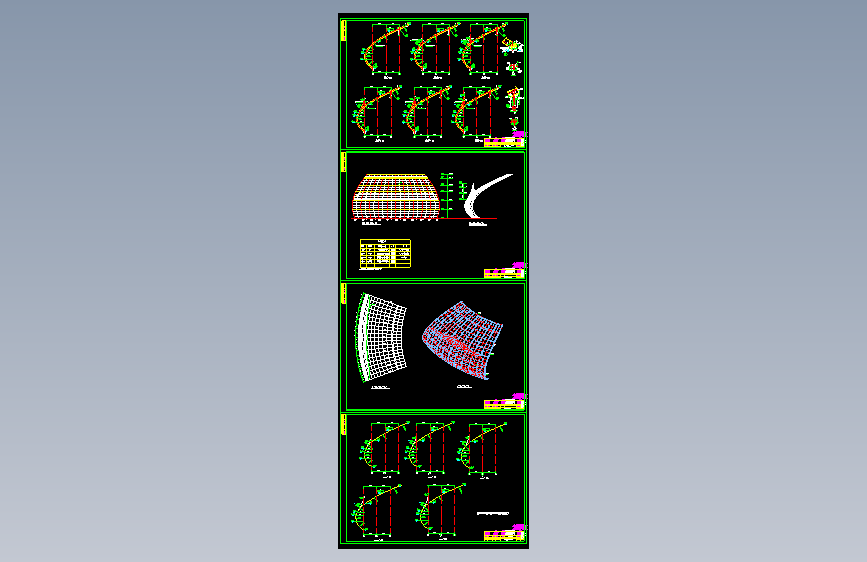

本次设计为：安徽省某体育馆钢结构深化设计图纸 图纸包括： 深化详图总说明、花瓣方管钢架、花瓣结构详图、花瓣结构单元立面图、花瓣结构布置图、花瓣单元立面定位图、大样图、网架预埋件布置图、环梁立面布置图、网架上龙骨图 、网架上龙骨剖面图 、网架上龙骨圈梁图、网架上龙骨梁图、球支座布置图、球支座、环梁平面布置图、环梁图、马道平面图、马道详图、环梁详图、刚架平面图、刚架详图、埋件详图、网架上弦檩条布置图、网架上弦檩条详图、网架上龙骨图、网架上龙骨托共73张图纸。
安徽省某体育馆钢结构深化设计图纸
图纸描述
本次设计为：安徽省某体育馆钢结构深化设计图纸 图纸包括： 深化详图总说明、花瓣方管钢架、花瓣结构详图、花瓣结构单元立面图、花瓣结构布置图、花瓣单元立面定位图、大样图、网架预埋件布置图、环梁立面布置图、网架上龙骨图 、网架上龙骨剖面图 、网架上龙骨圈梁图、网架上龙骨梁图、球支座布置图、球支座、环梁平面布置图、环梁图、马道平面图、马道详图、环梁详图、刚架平面图、刚架详图、埋件详图、网架上弦檩条布置图、网架上弦檩条详图、网架上龙骨图、网架上龙骨托共73张图纸。
下载需要76金币
立即下载 收藏
图纸信息
作者
螺丝小旋风
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  主刚架和平面图1-7、D、M.dwg | 2.75M |
| 2 | 主架环梁17-19、17a-19a.dwg | 434.39K |
| 3 | 体育馆目录.dwg | 204.83K |
| 4 | 墙面环檩202122.dwg | 302.80K |
| 5 | 墙面环檩布置图E、F.dwg | 290.48K |
| 6 | 总说明A.dwg | 37.32K |
| 7 | 方管架图8-16.dwg | 335.92K |
| 8 | 方管架图8-16_recover.dwg | 392.22K |

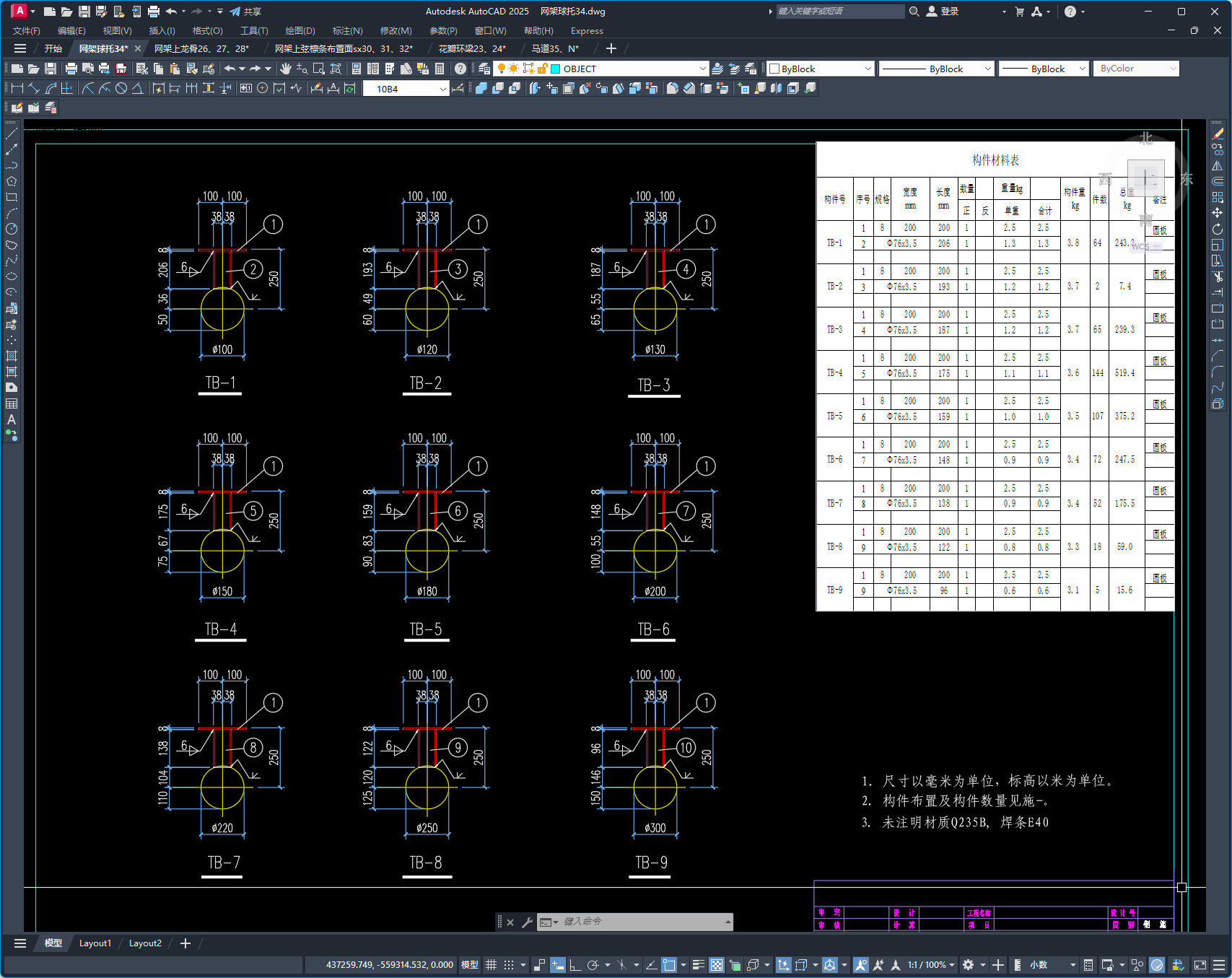

| 9 |  构件明细表.xls | 80.00K |
| 10 | 环檩立面布置图G、H.dwg | 590.91K |
| 11 | 球支座33.dwg | 125.81K |
| 12 | 球支座布置图L.dwg | 133.75K |

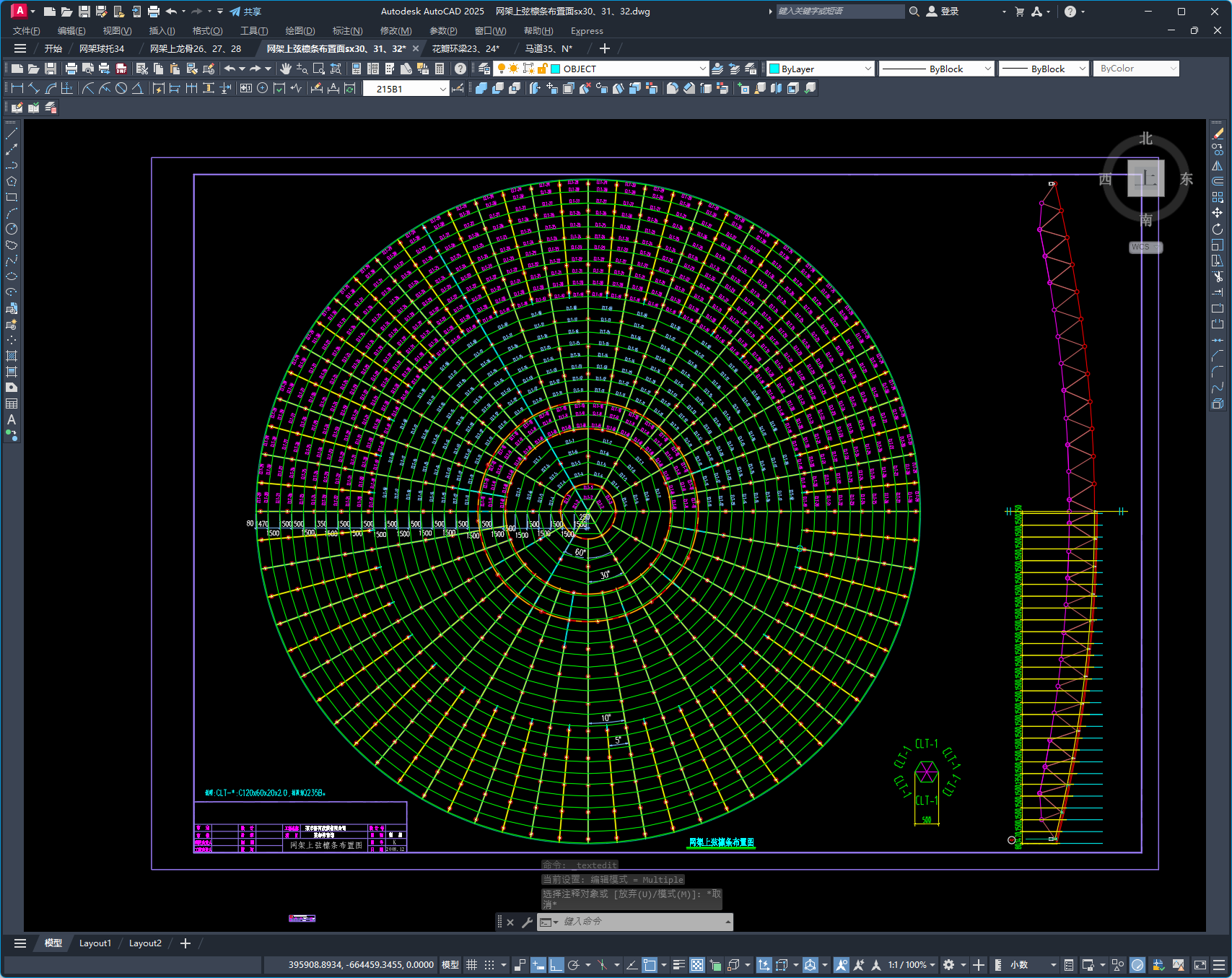

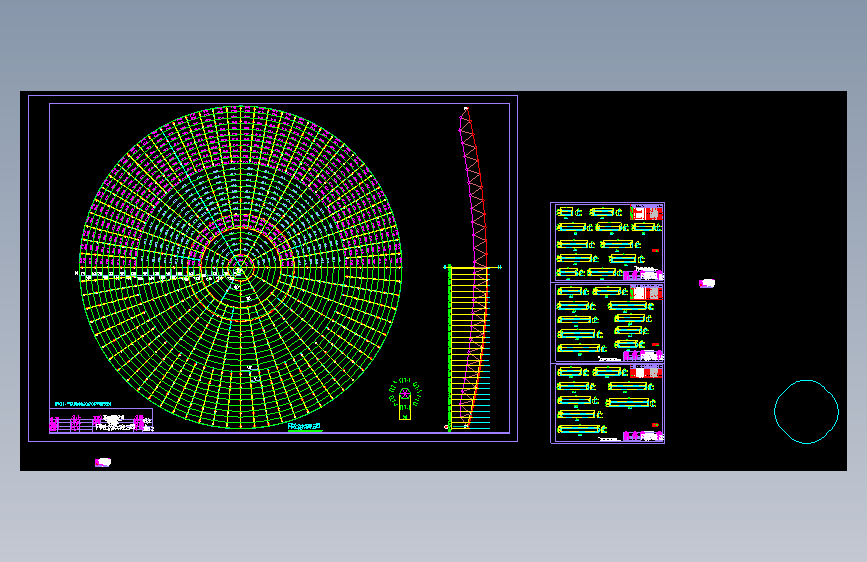

| 13 | 网架上弦檩条布置面sx30、31、32.dwg | 2.98M |

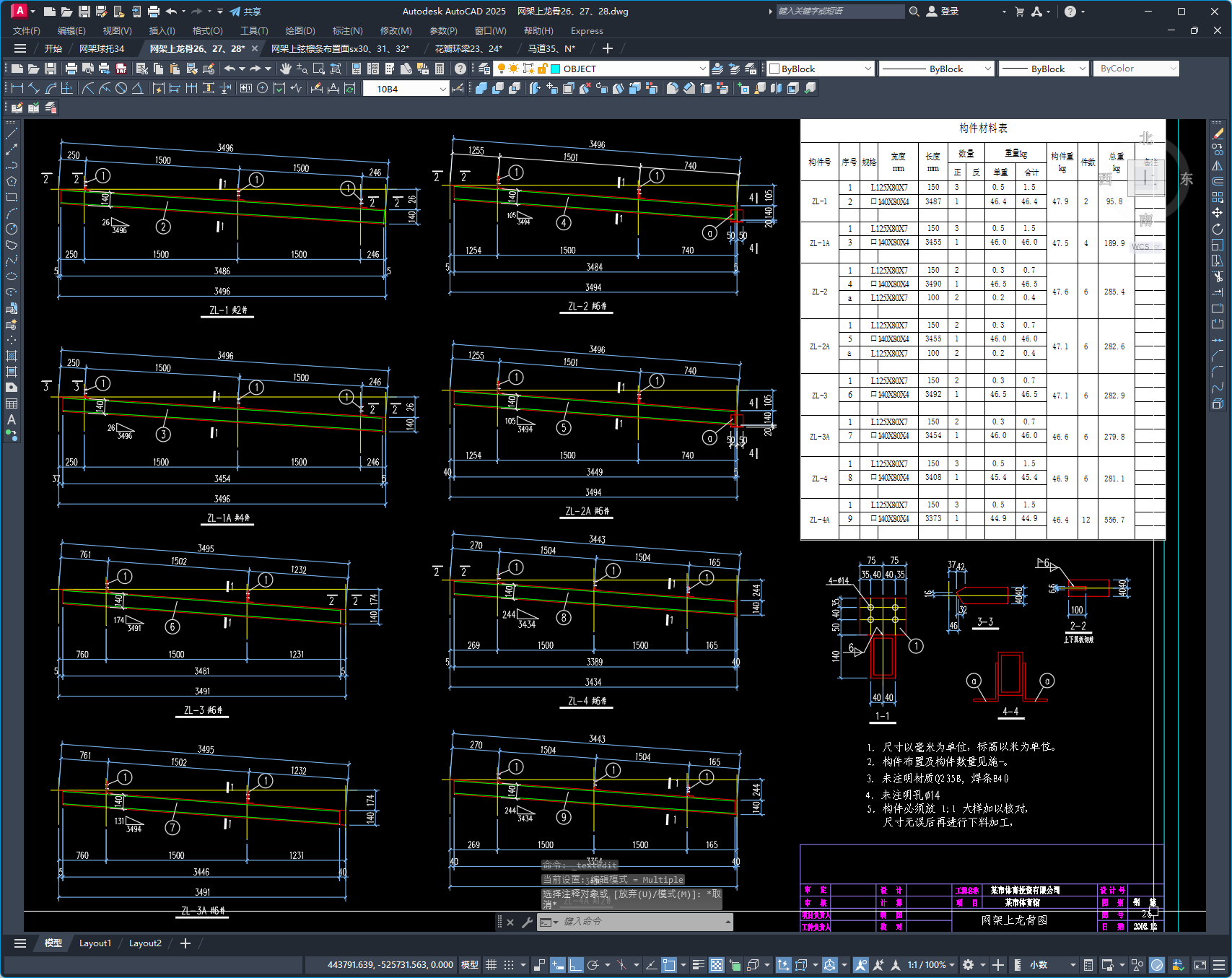

| 14 | 网架上龙骨26、27、28.dwg | 2.33M |
| 15 | 网架球托34.dwg | 1.68M |
| 16 | 花瓣埋件布置图B、C.dwg | 1.64M |

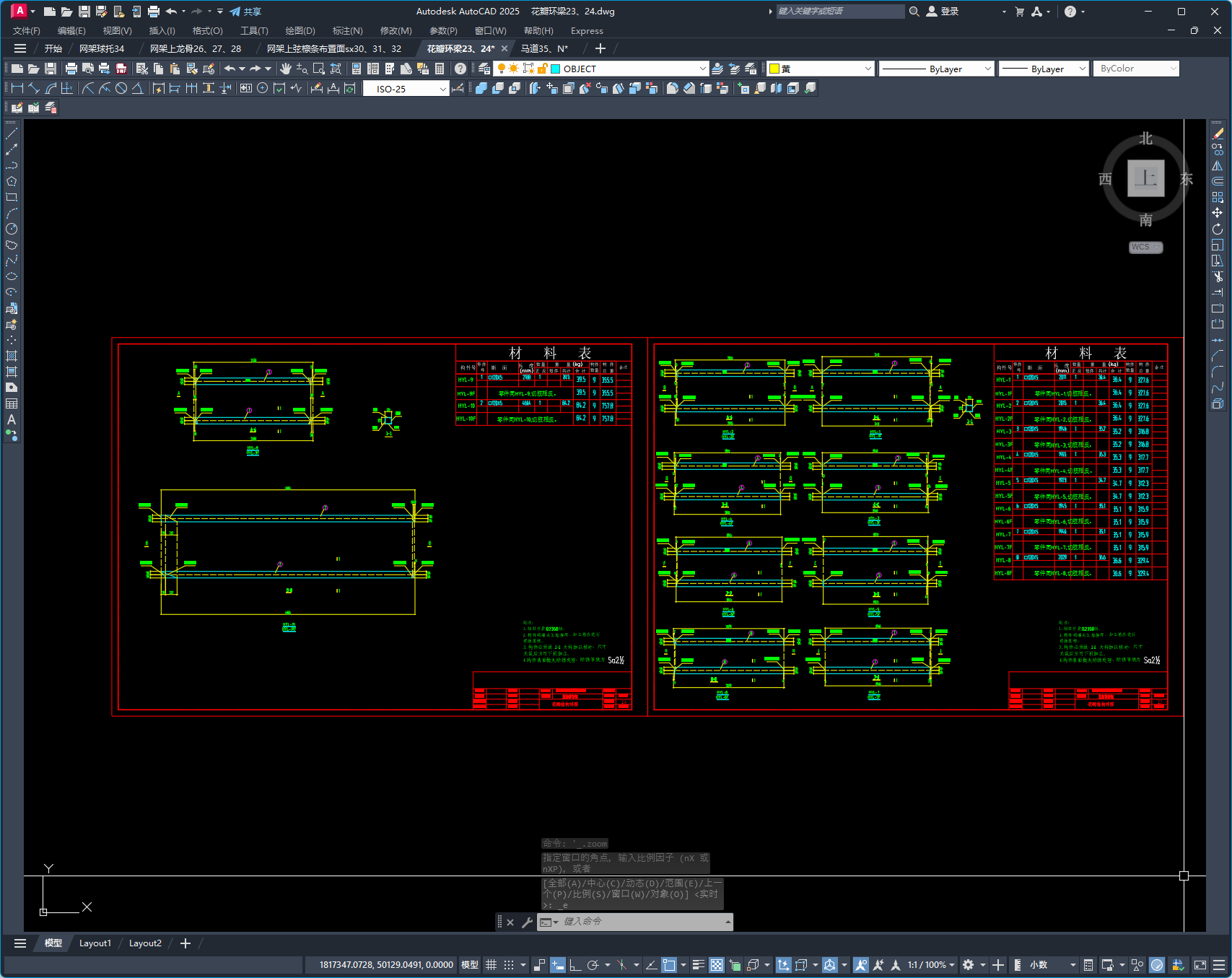

| 17 | 花瓣环梁23、24.dwg | 1.08M |
| 18 | 花瓣结构.dwg | 4.16M |
| 19 | 预埋件详图图-1.dwg | 280.08K |

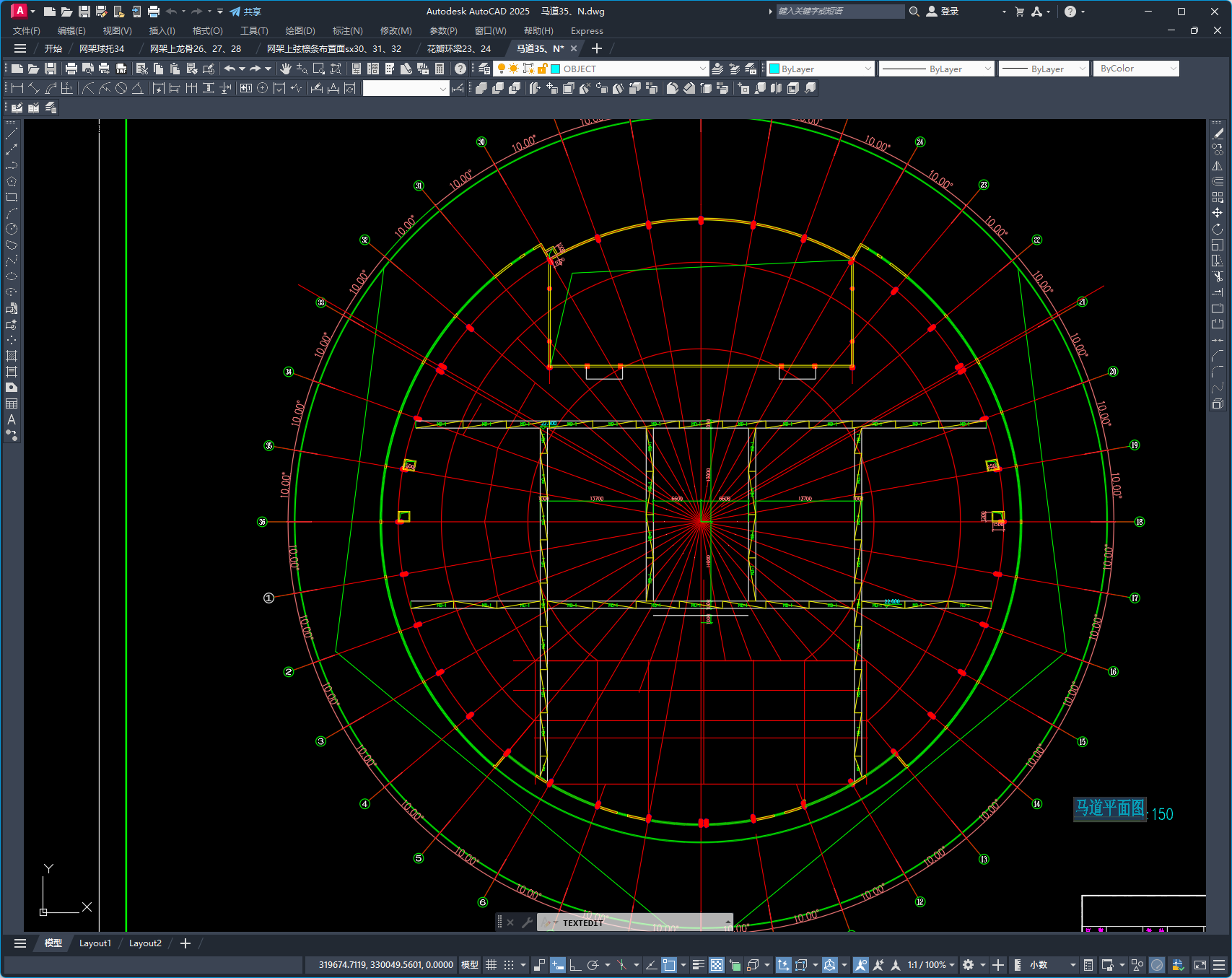

| 20 | 马道35、N.dwg | 326.84K |
| 21 | 龙骨梁平面图I、J、25、29.dwg | 1.11M |
