某双曲面球壳网架（弹性支座）全套建筑结构图

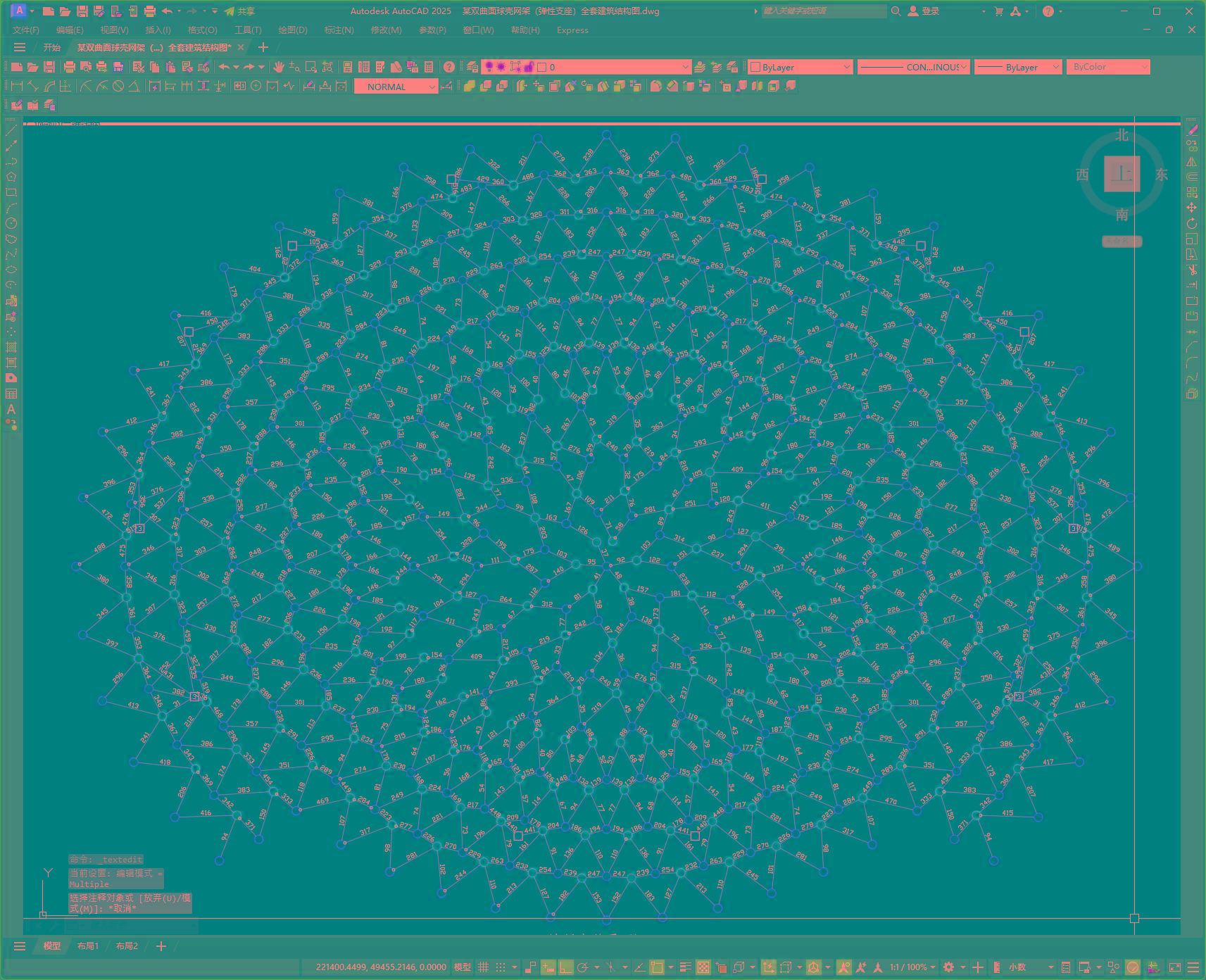

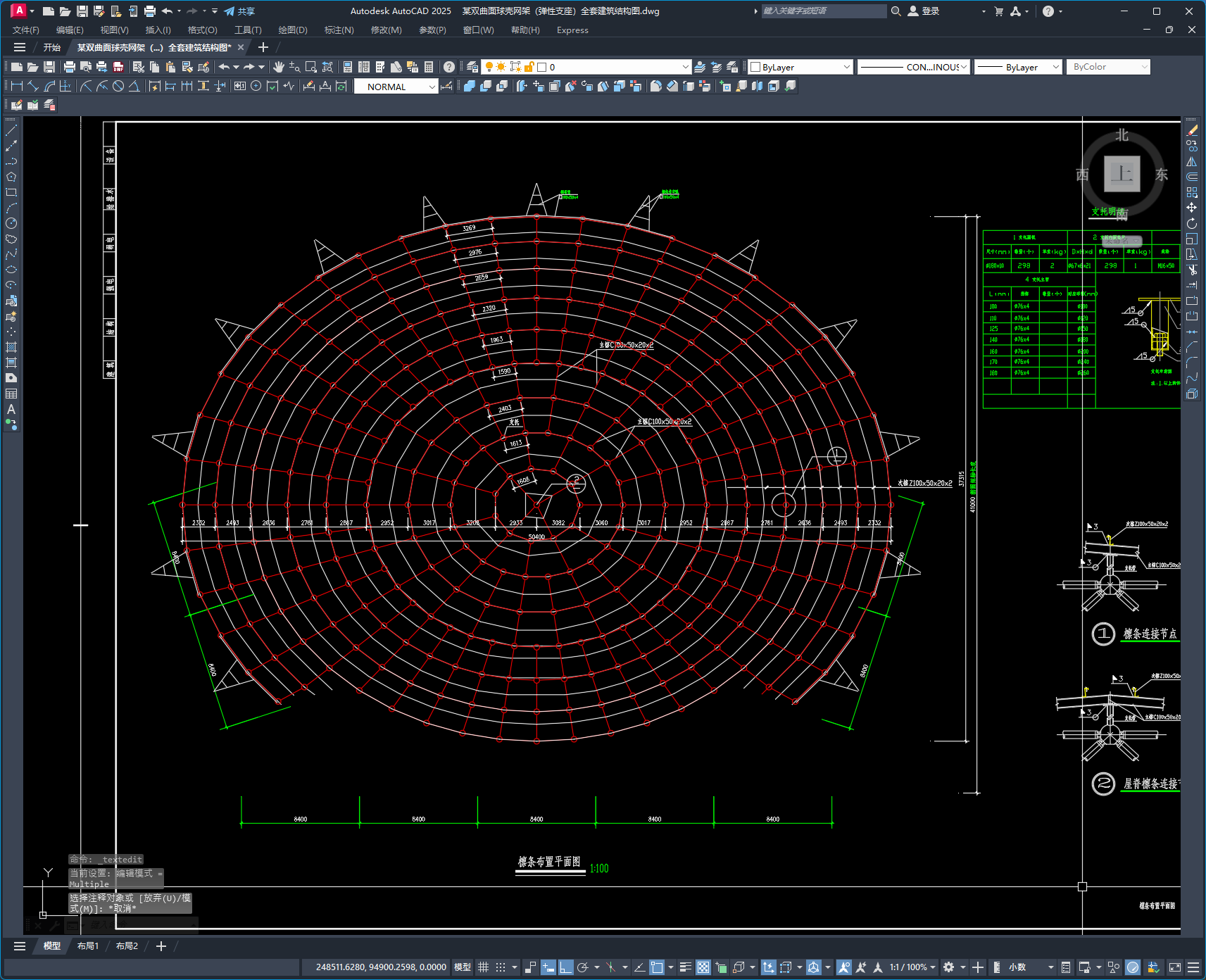

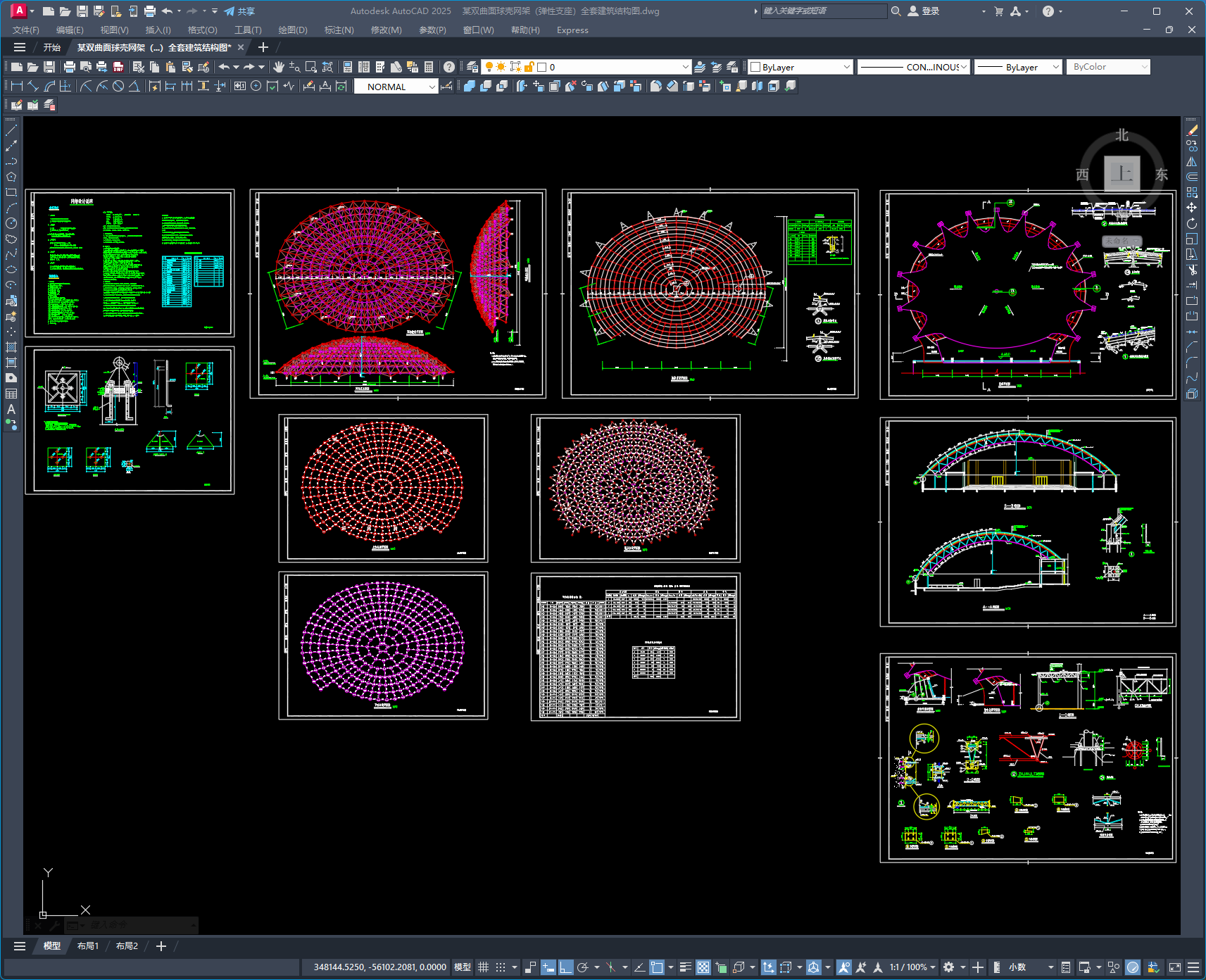

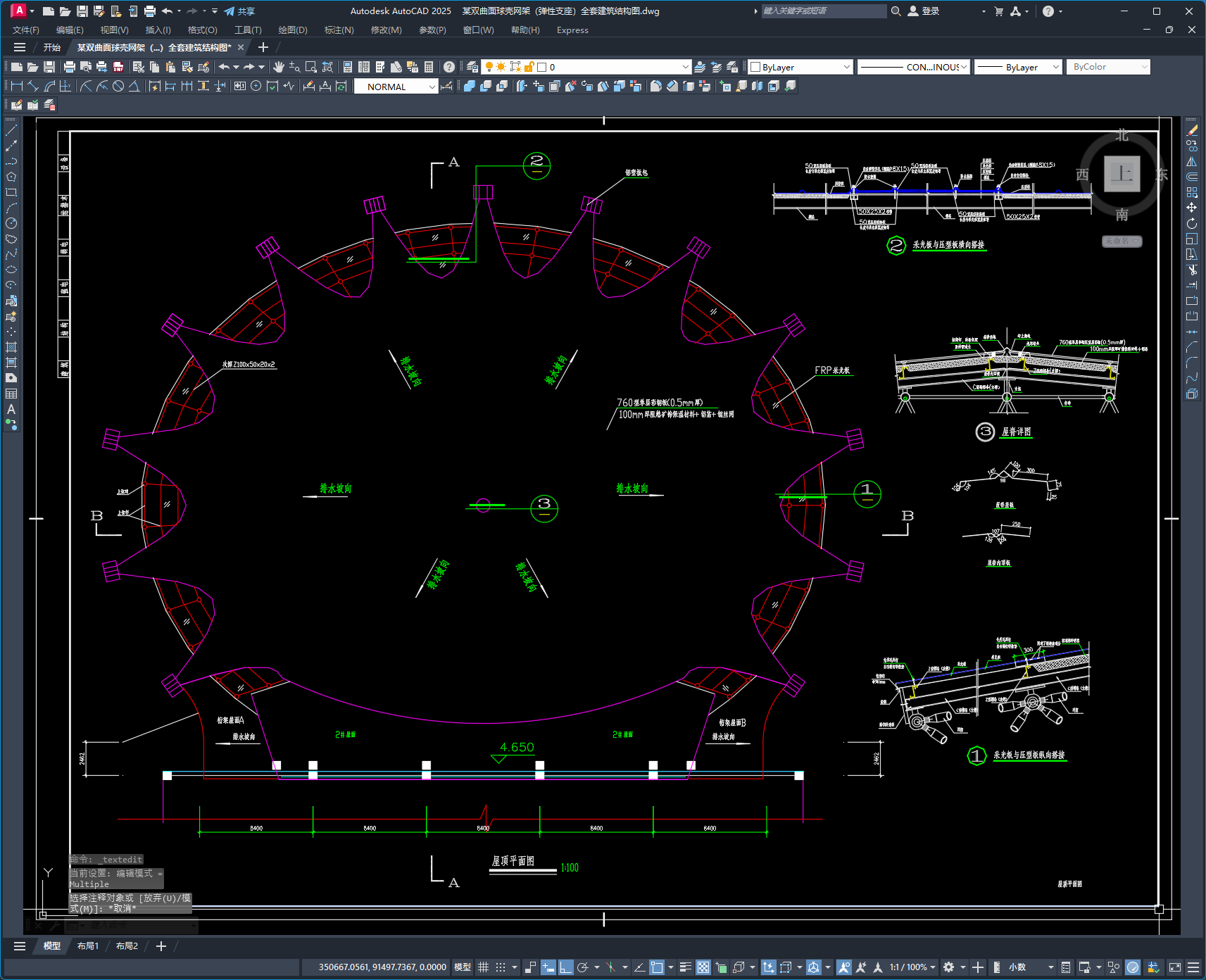

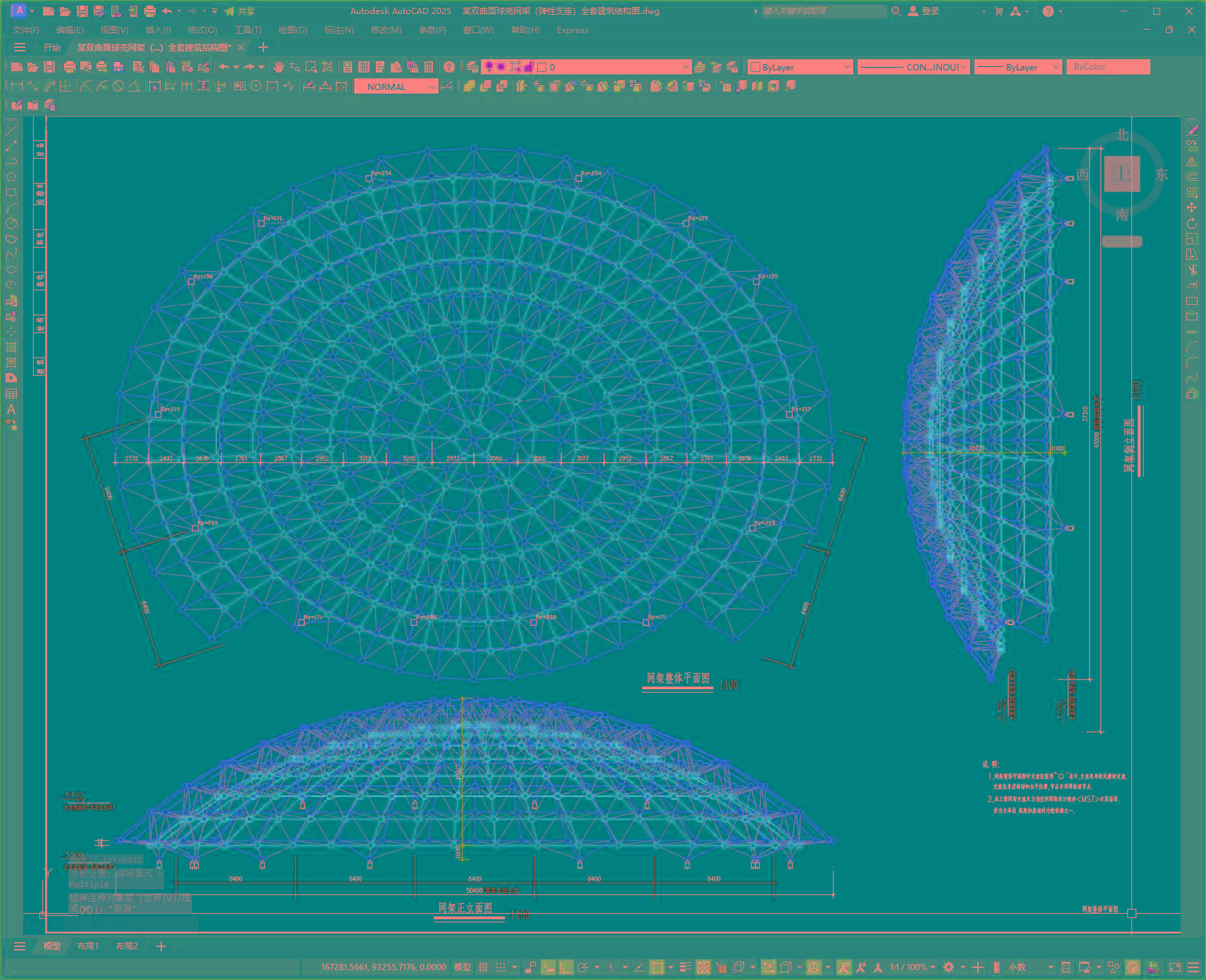

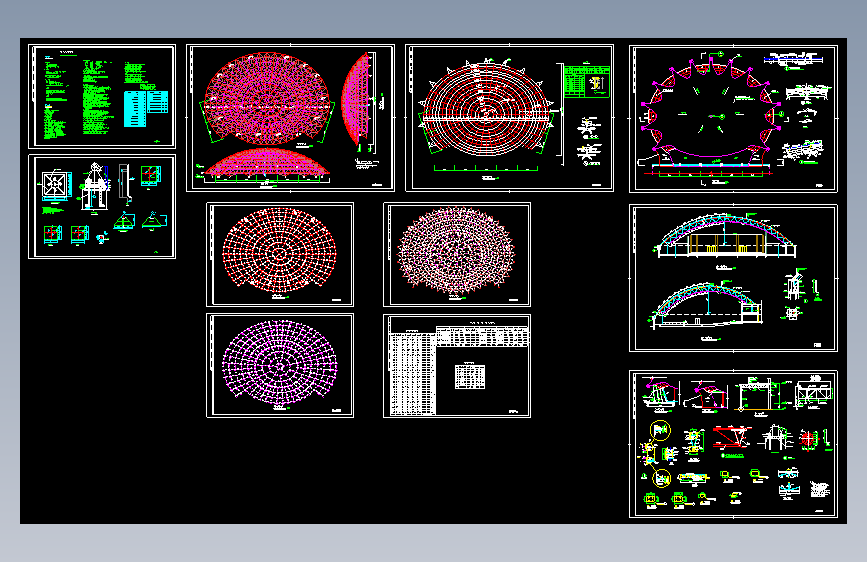

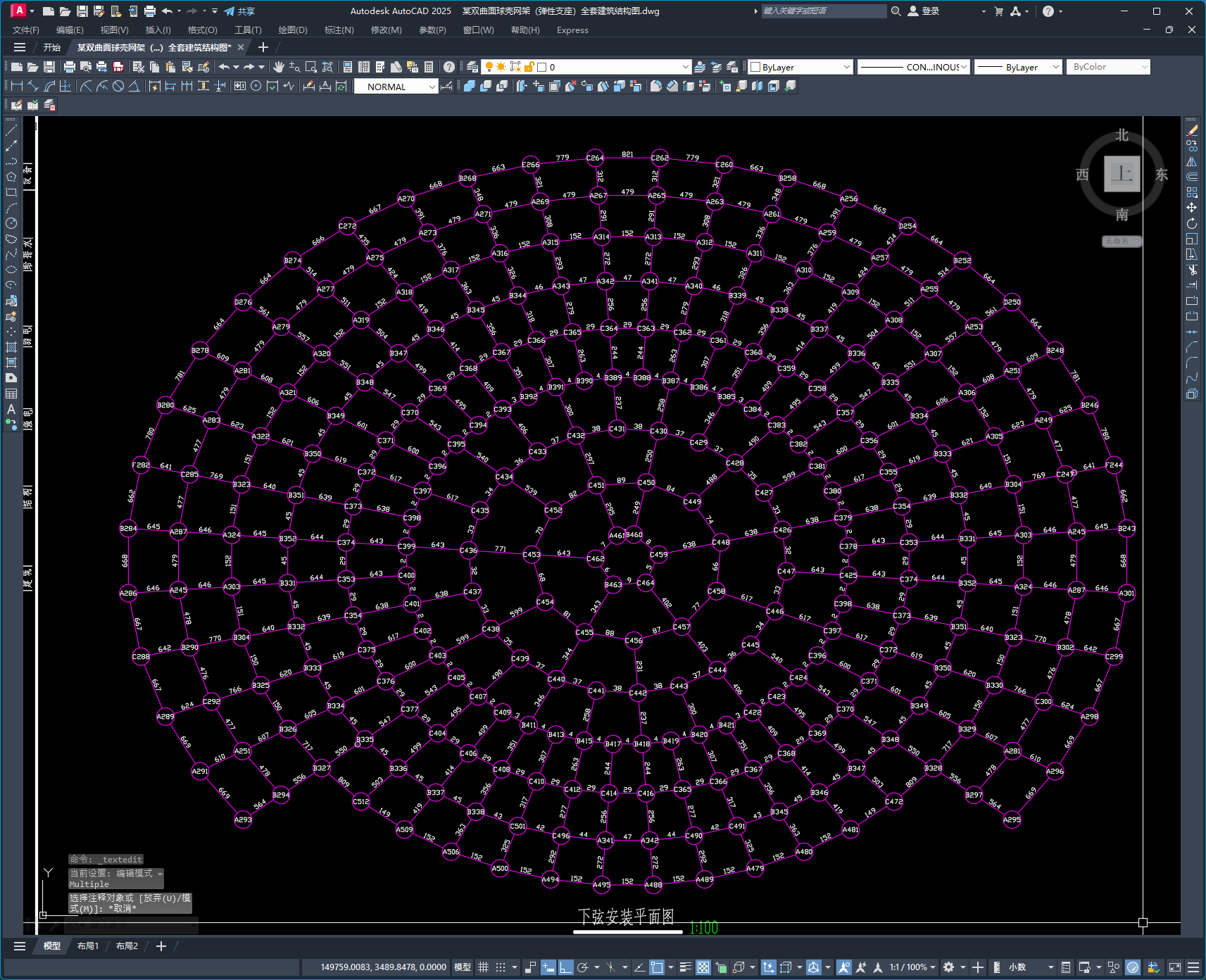

　　本次设计为：某双曲面球壳网架（弹性支座）全套建筑结构图 　　本网架设计仅包括钢网架屋盖部分。 　　耐火等级为二级，地震设防烈度为八度。 　　结构型式：正放四角锥螺栓球节点椭球体网壳。 　　结构设计使用年限：50年。 　　建筑结构安全等级：三级。 　　抗震设防类别：乙类。 　　抗震设防烈度：不考虑 　　建筑场地类别：Ⅱ类。 　　图纸包括： 　　网架设计说明、支座详图、网架整体平面图、檩条布置平面图、屋顶平面图、上弦安装平面图、腹层安装平面图、下弦安装平面图、网架材料明细表、剖面图、桁架屋面详图共11张图纸。
