安徽某大学体育馆钢结构深化设计
图纸描述

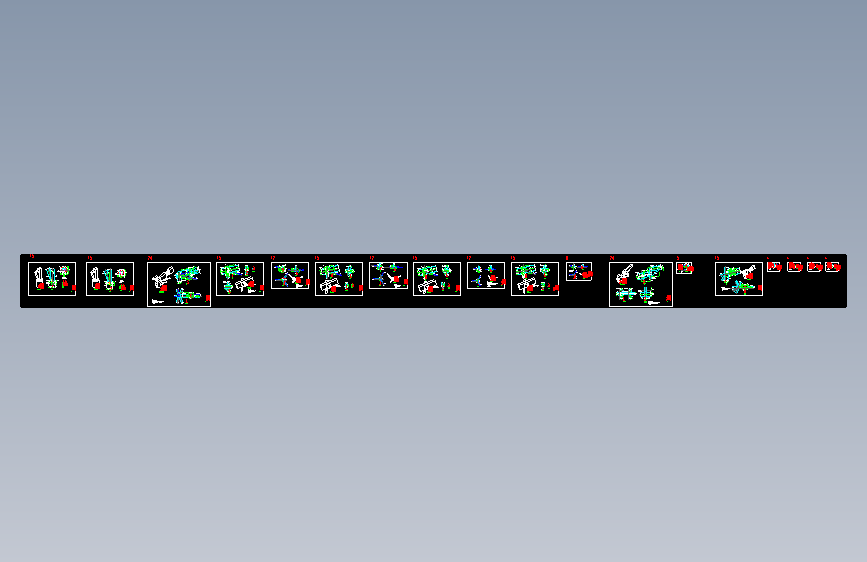

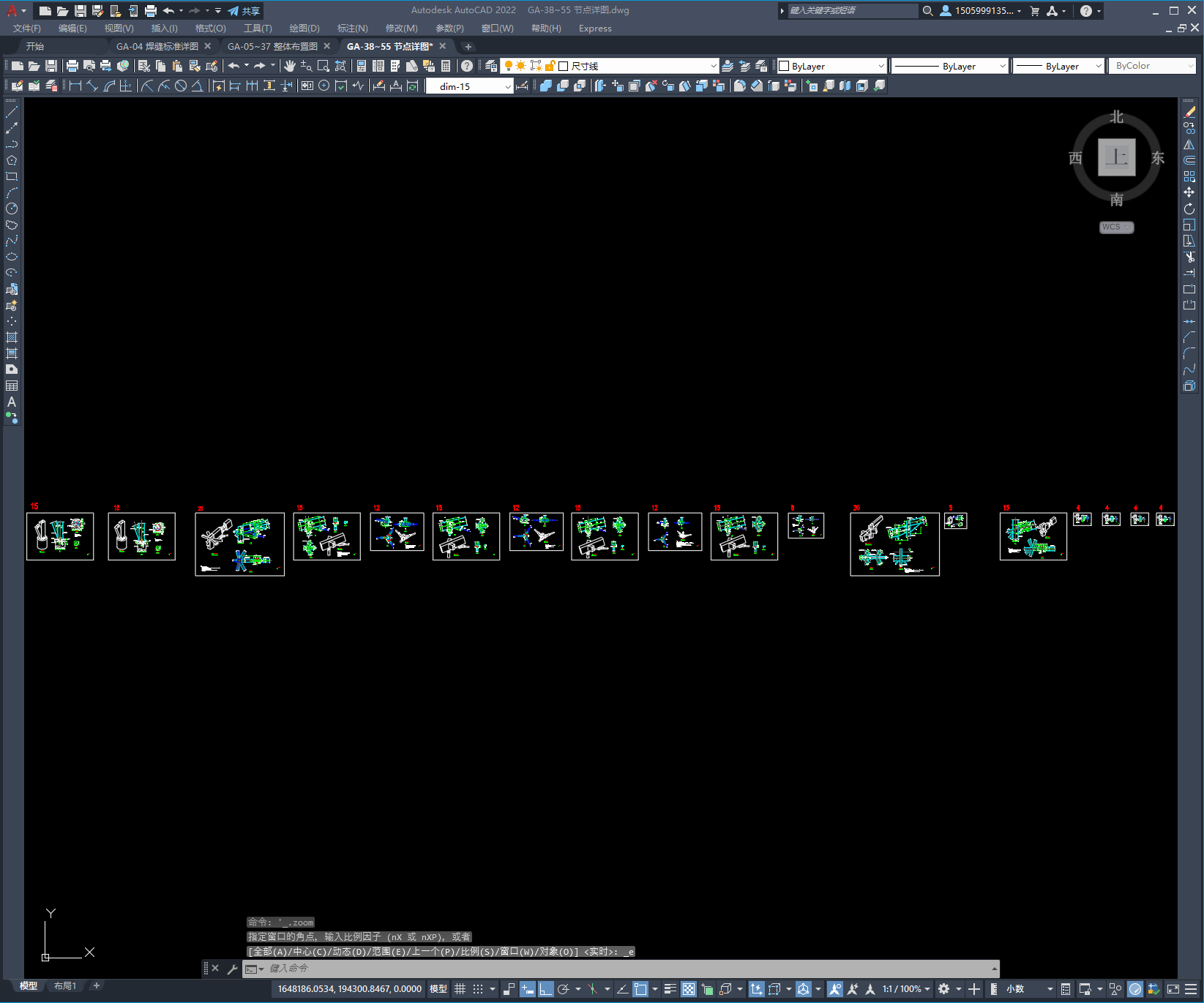

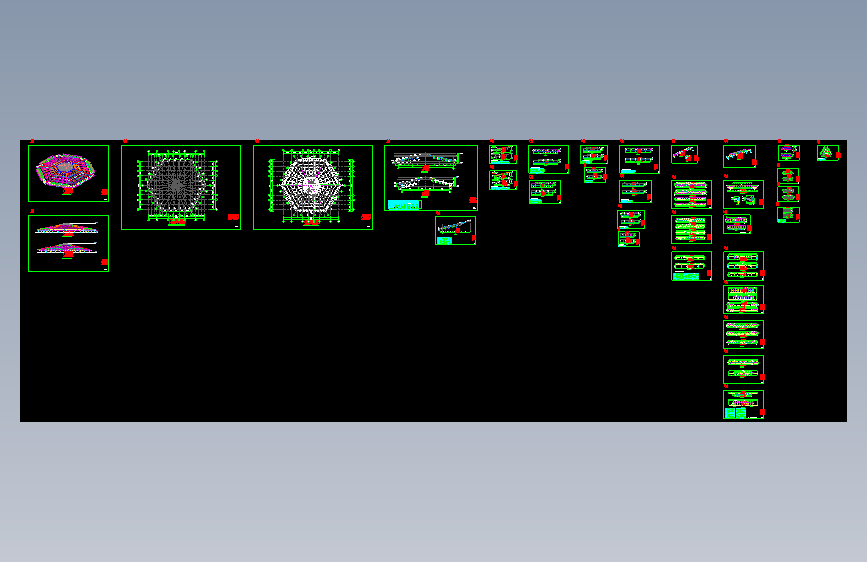

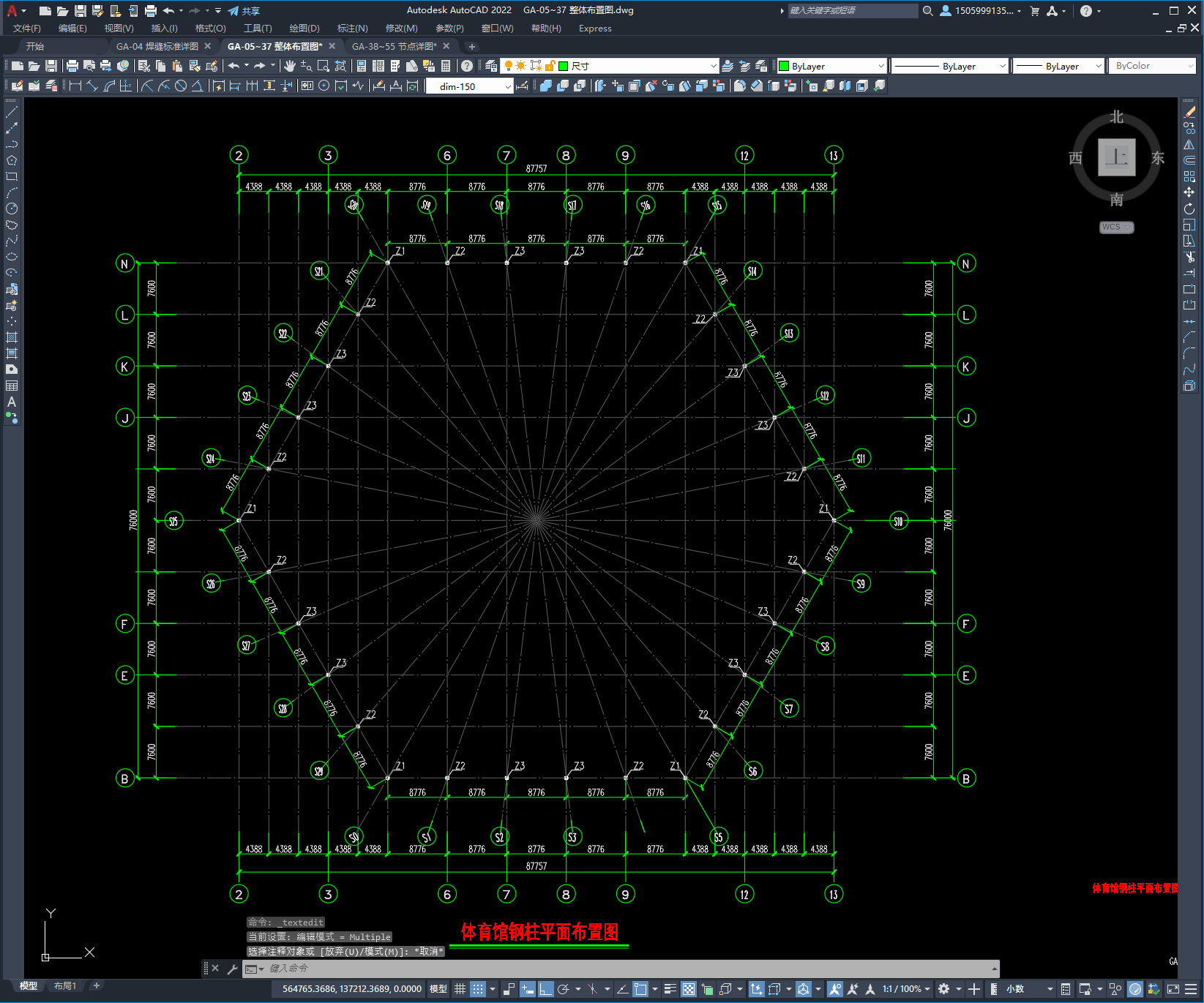

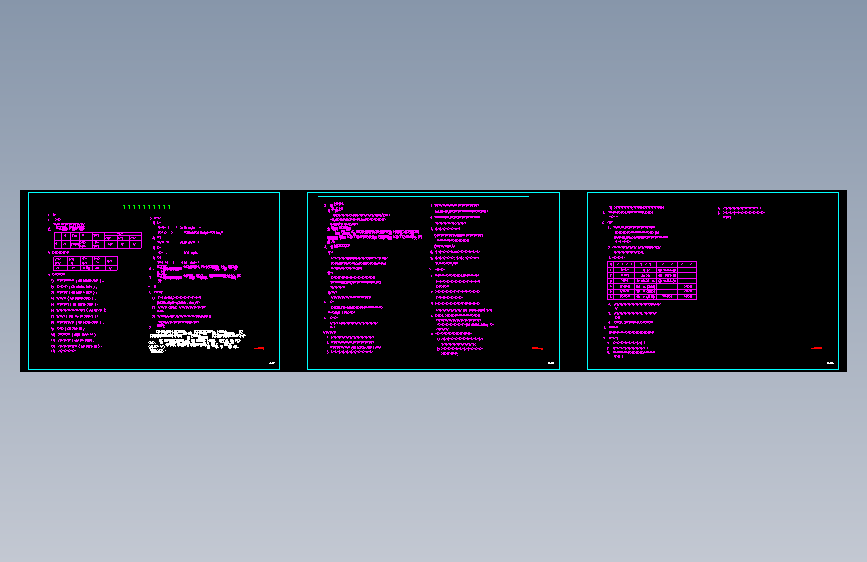

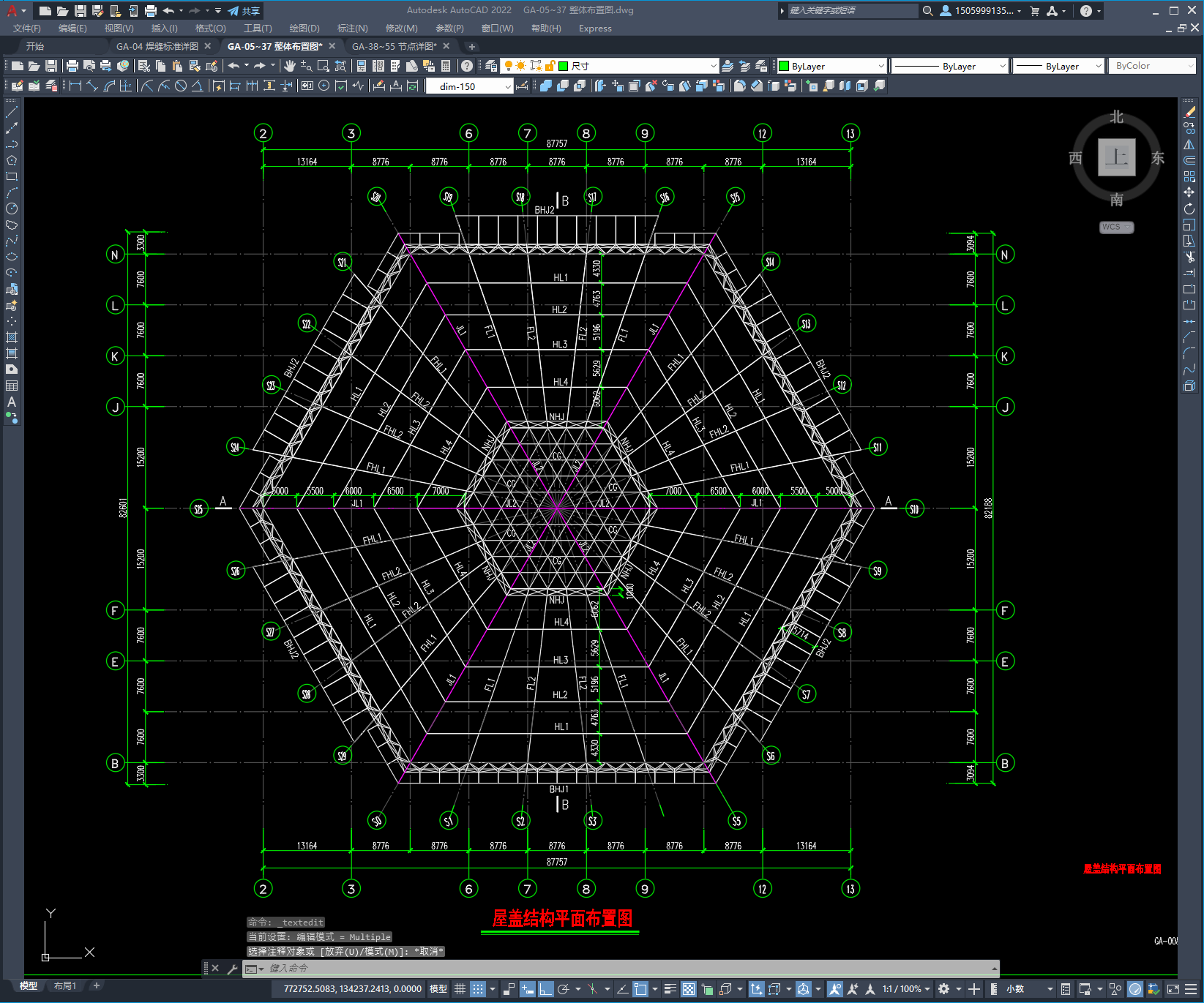

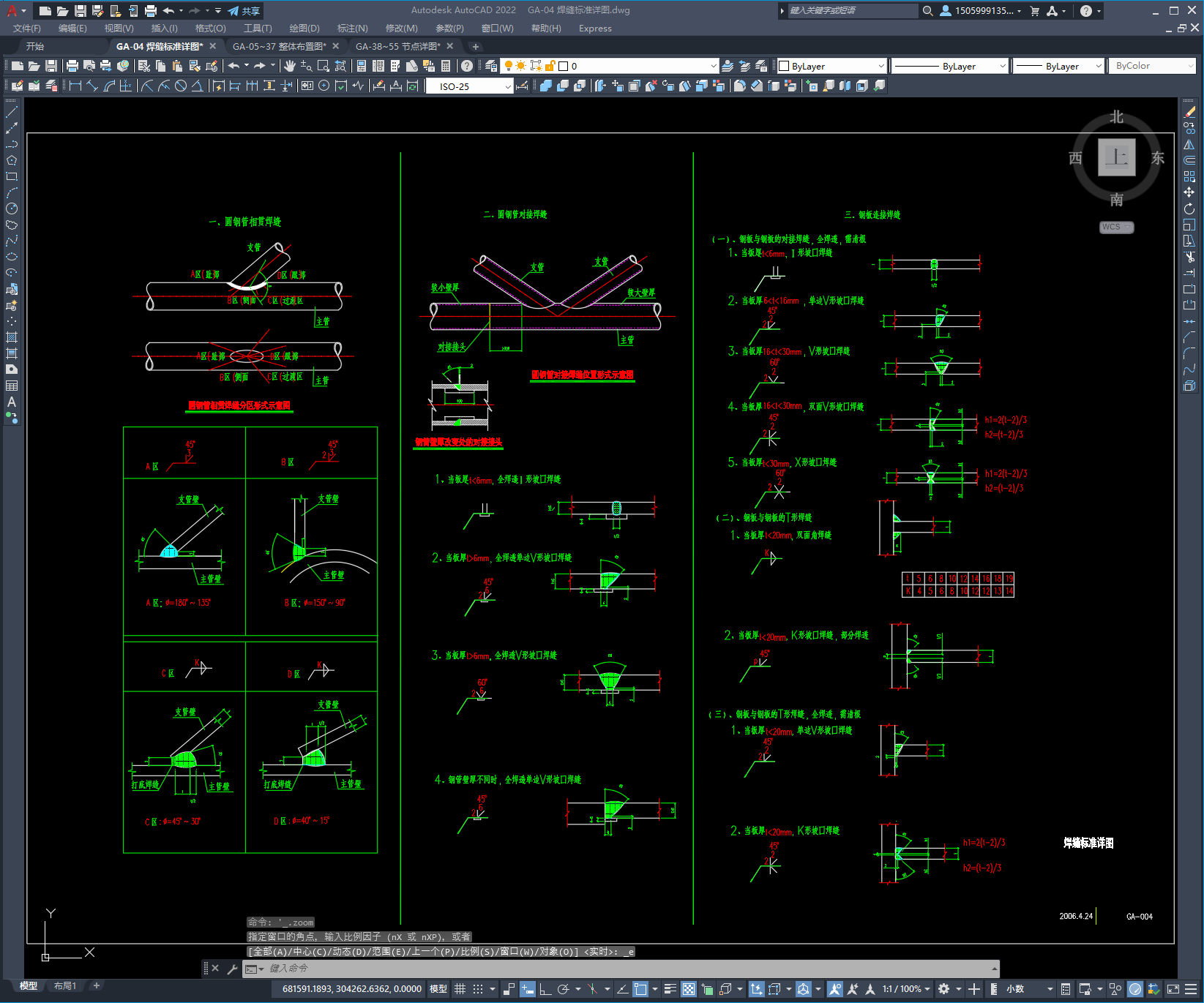

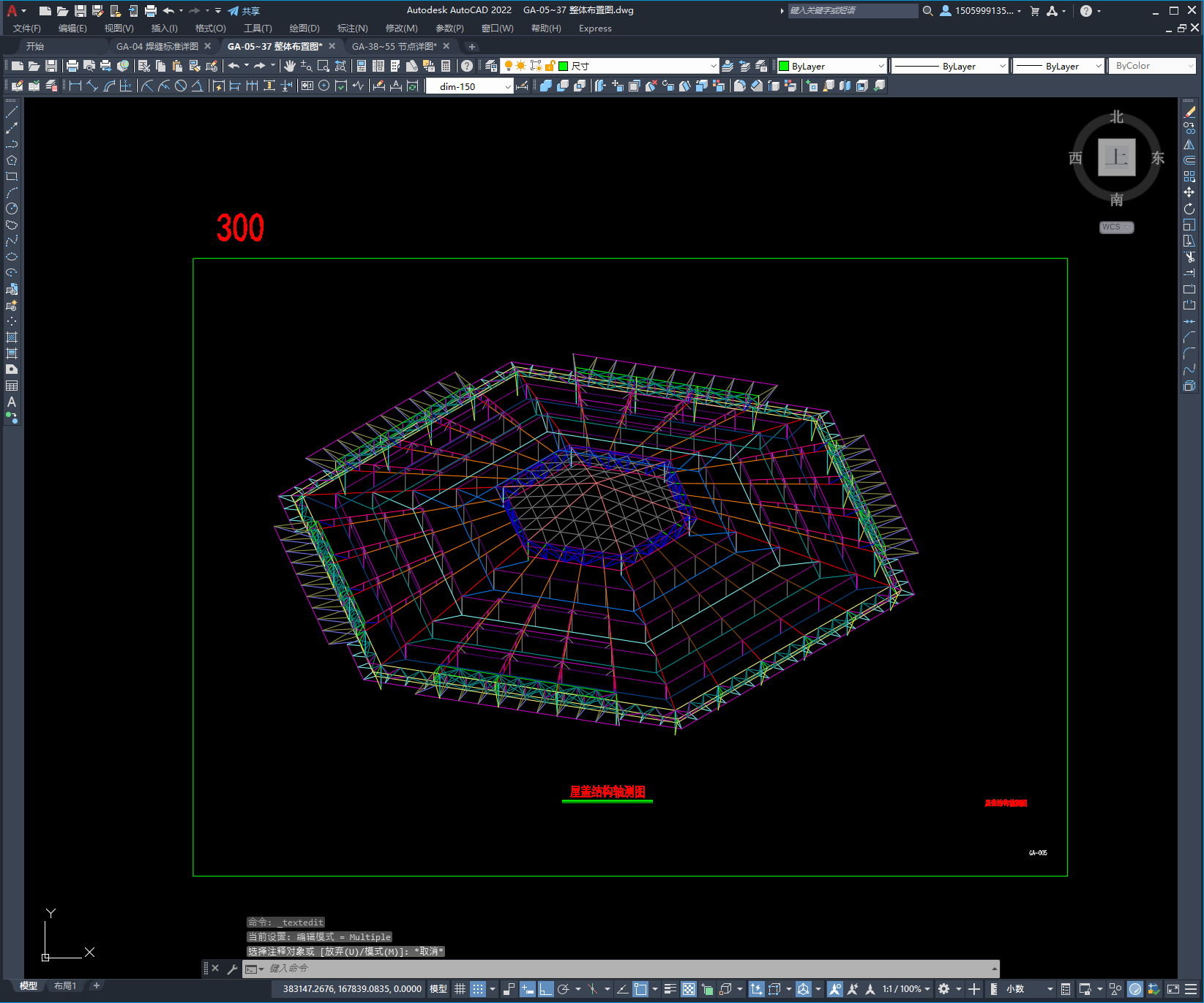

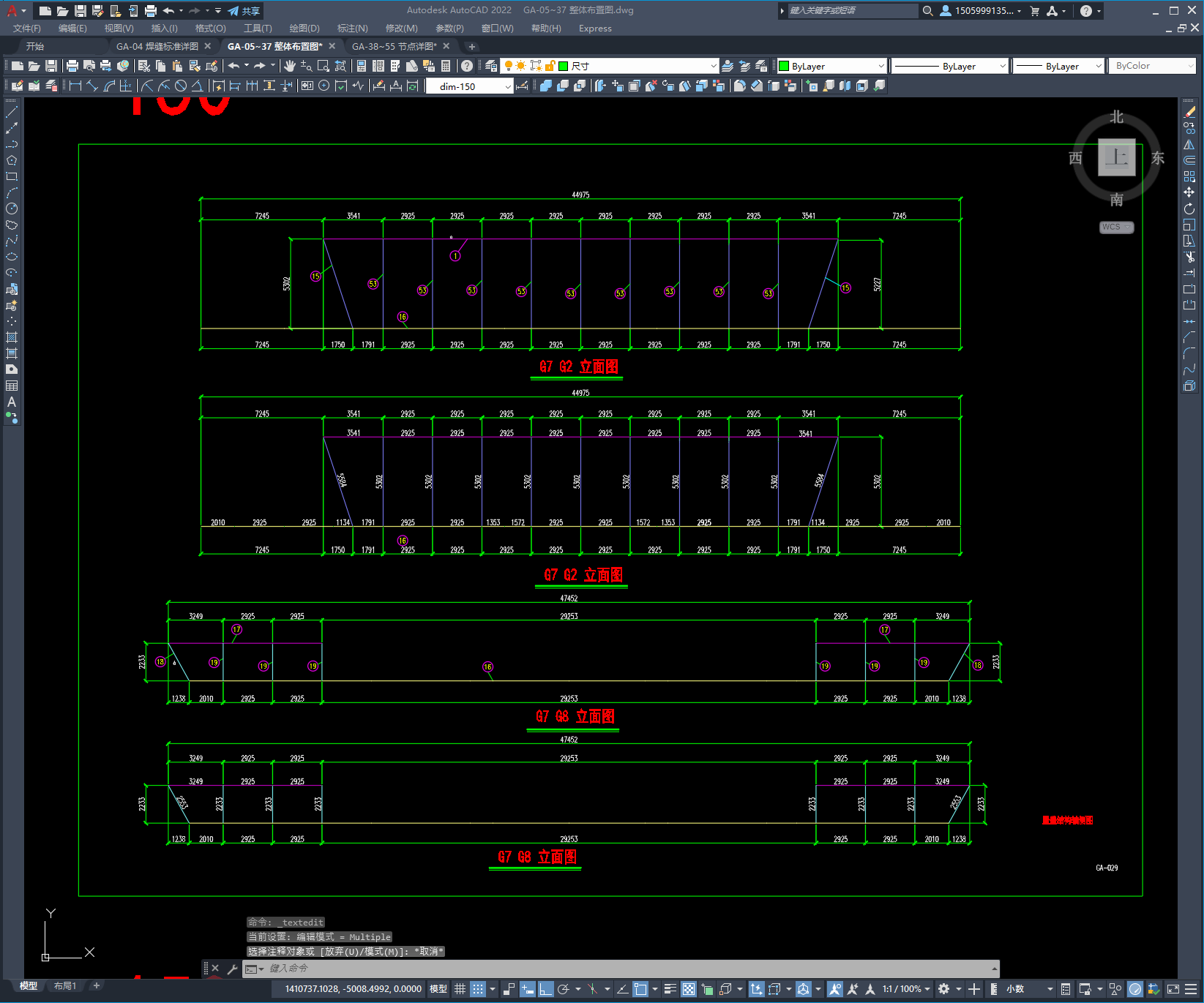

本次设计为：安徽某大学体育馆钢结构深化设计 结构体系：预张力索支网壳 属性：大跨度钢结构屋盖 高度：29.840米 抗震设防烈度：7度 基本雪压：0.60kN/㎡ 基本风压：0.35kN/㎡ 设计阶段：深化设计 结构设计使用年限：50年 图纸包括： 钢结构深化设计总说明、焊缝标准详图、屋盖结构轴测图、屋盖结构立面图、体育馆钢柱平面布置图、屋盖结构平面布置图、屋盖结构剖面图、JL1 、JL2 详图、FHL详图、HHL详图、BHJ轴线轴测图、BHJ详图、BHJ整体平面图、NHJ详图、屋盖结构轴测图、节点详图共55张图纸。
下载需要100金币
立即下载 收藏
图纸信息
作者
动力火箭
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  G-00目录.dwg | 62.70K |
| 2 | GA-0103体育馆总说明.dwg | 58.01K |
| 3 | GA-04焊缝标准详图.dwg | 185.29K |
| 4 | GA-0537整体布置图.dwg | 3.35M |
| 5 | GA-3855节点详图.dwg | 1.21M |
| 6 |  Thumbs.db | 23.50K |
