制定车凸轮引导夹加工工艺，设计钻2×Ф6H7孔钻床夹具设计图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小3.21M,图纸格式为dwg,图纸软件为AutoCAD 2007,可供设计参考。
制定车凸轮引导夹加工工艺，设计钻2×Ф6H7孔钻床夹具设计
图纸描述
制定车凸轮引导夹加工工艺，设计钻2×Ф6H7孔钻床夹具设计图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小3.21M,图纸格式为dwg,图纸软件为AutoCAD 2007,可供设计参考。
下载需要80金币
立即下载 收藏
图纸信息
作者
朱设计
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

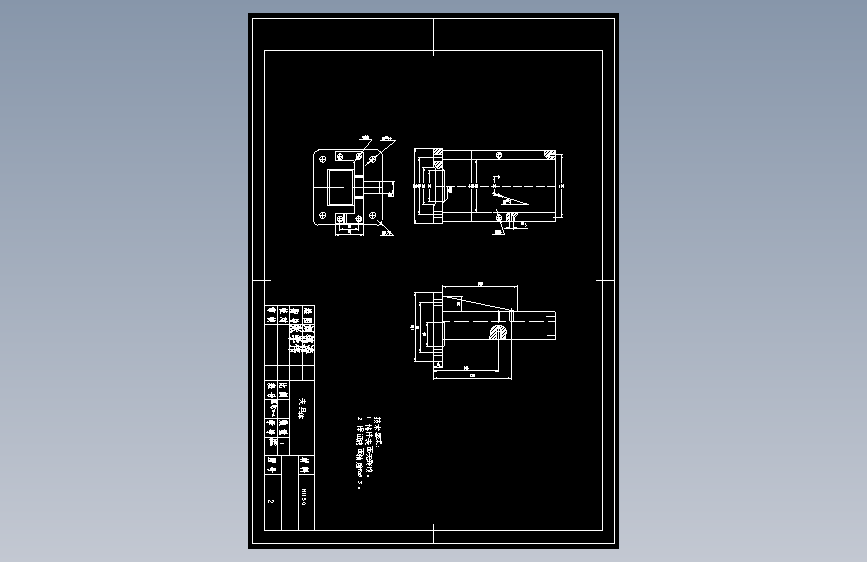

| 1 |  00主要图纸预览.doc | 1.72M |

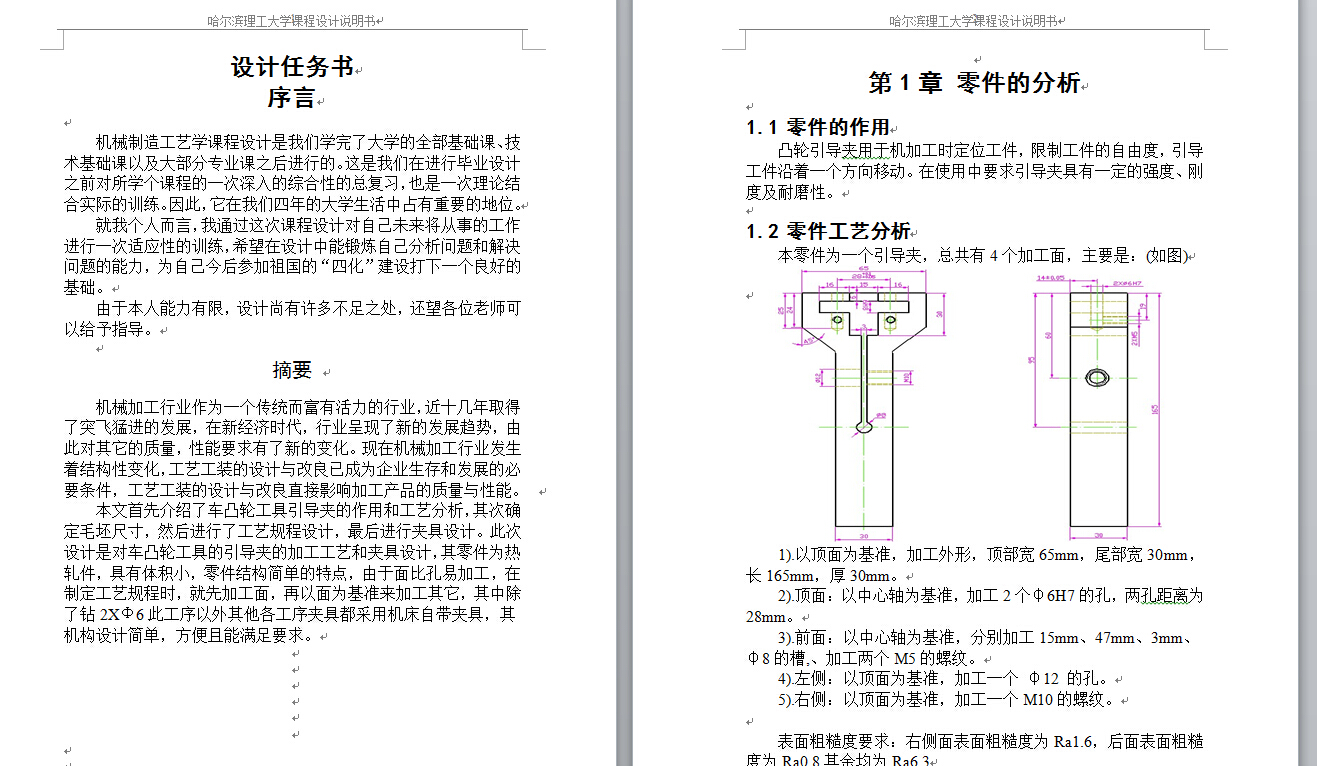

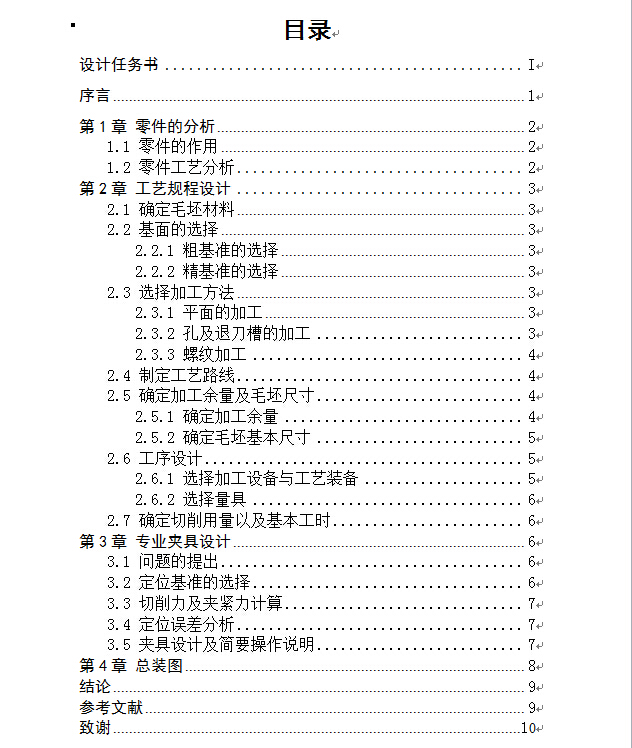

| 2 | 制定车凸轮工具的引导夹加工工艺，设计钻2×Ф6H7孔钻床夹具设计.doc | 249.50K |
| 3 |  压板——A4.dwg | 68.72K |

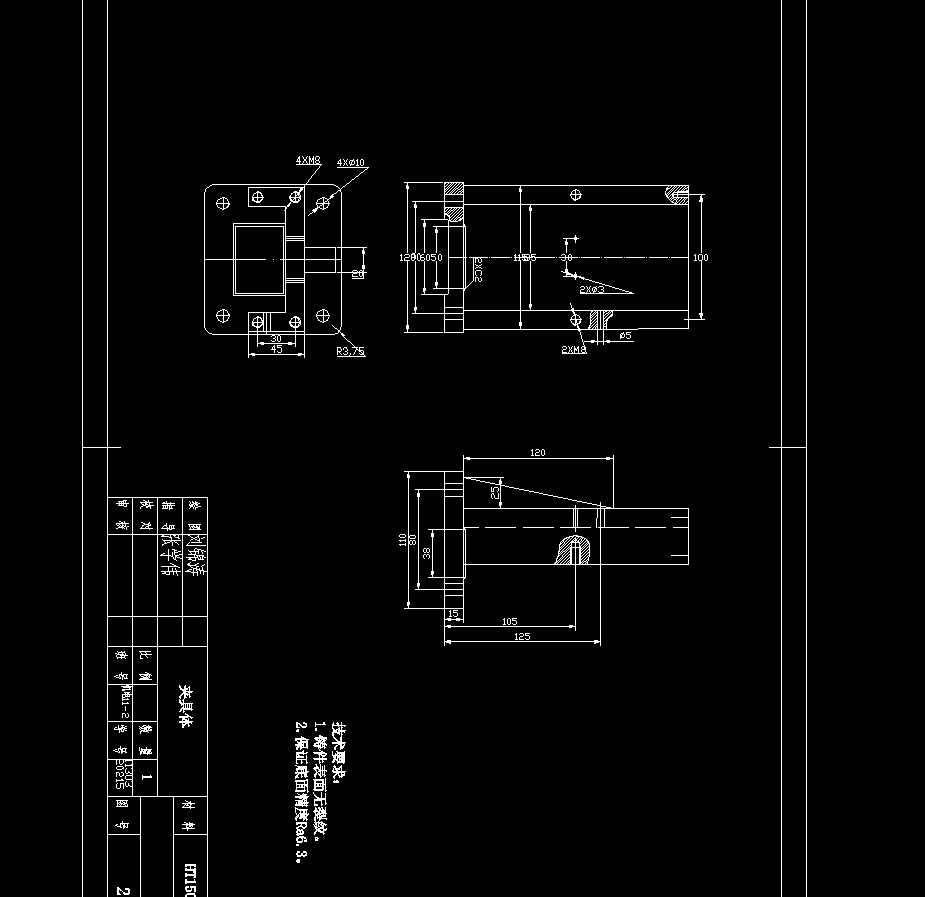

| 4 | 夹具体——A3.dwg | 87.16K |
| 5 | 工序卡（一张）.doc | 75.50K |
| 6 | 工艺过程卡.doc | 45.50K |

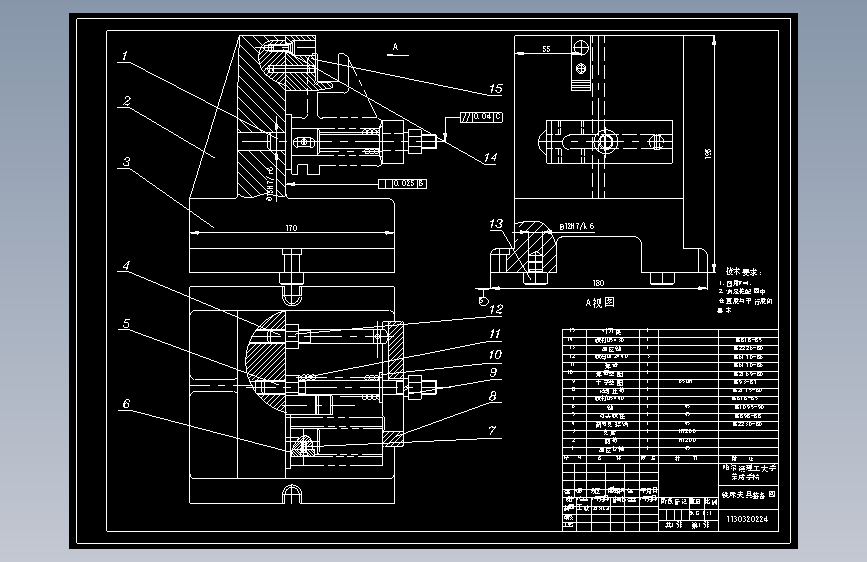

| 7 | 装配图——A3.dwg | 92.41K |

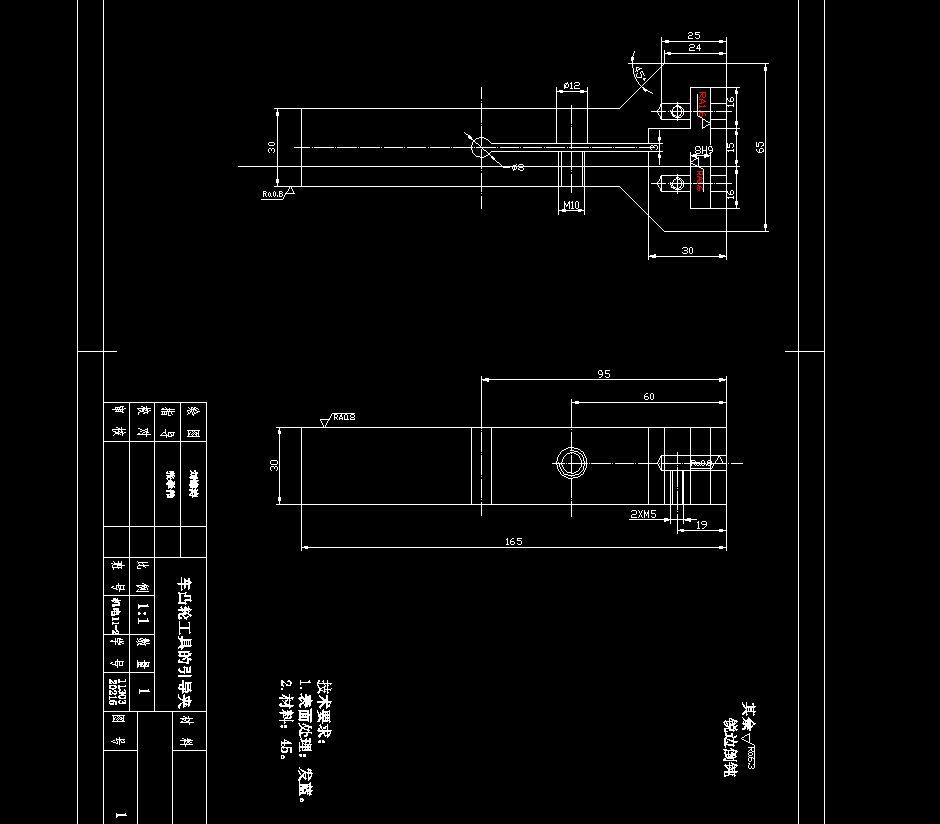

| 8 | 车凸轮引导夹——A3.dwg | 81.72K |

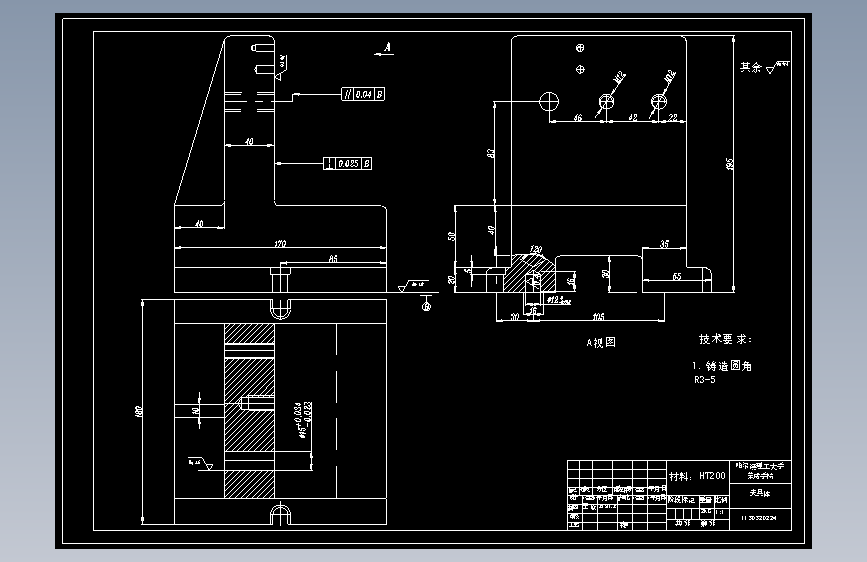

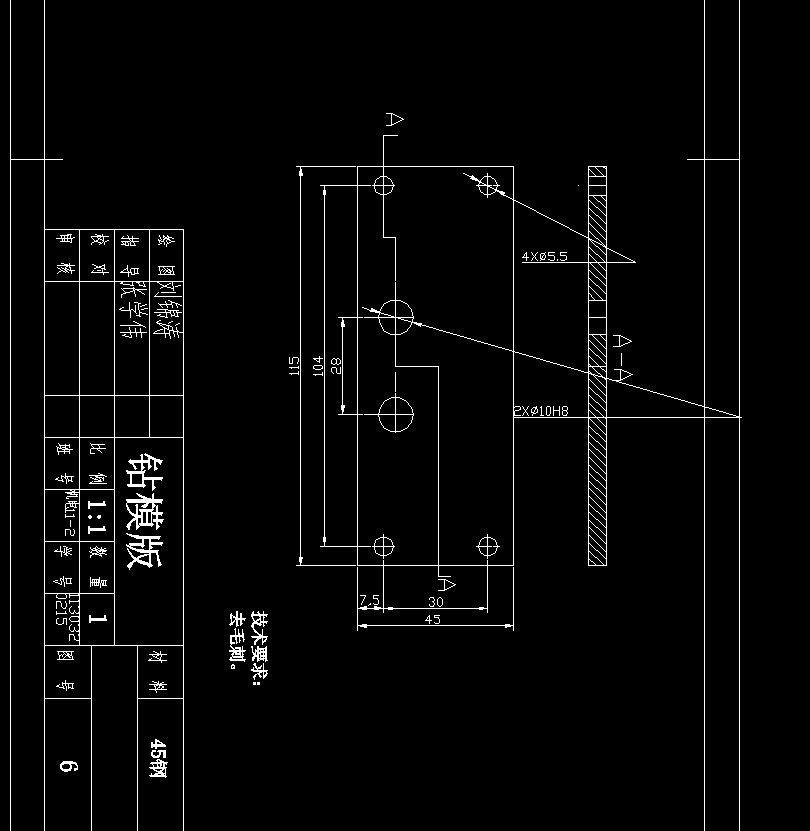

| 9 | 钻模板——A4.dwg | 71.47K |
| 10 | 对刀块04——A4.dwg | 75.47K |
| 11 | 工序卡（一套）.doc | 173.78K |
| 12 | 工艺过程卡.doc | 36.50K |
| 13 | 心轴04——A3.dwg | 74.13K |

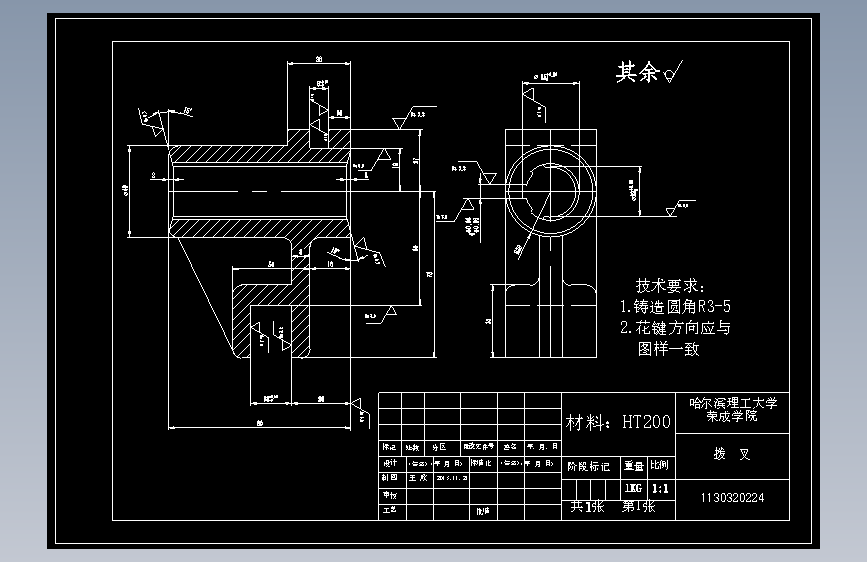

| 14 | 拨叉04——A4.dwg | 100.78K |
| 15 | 支座（夹具体）04——A2.dwg | 113.78K |
| 16 | 装配图04——A2.dwg | 114.59K |
| 17 | 说明书.doc | 144.47K |
| 18 | 课程设计档案袋封面.doc | 15.00K |
