遵义某体育馆网架建筑结构图
图纸描述

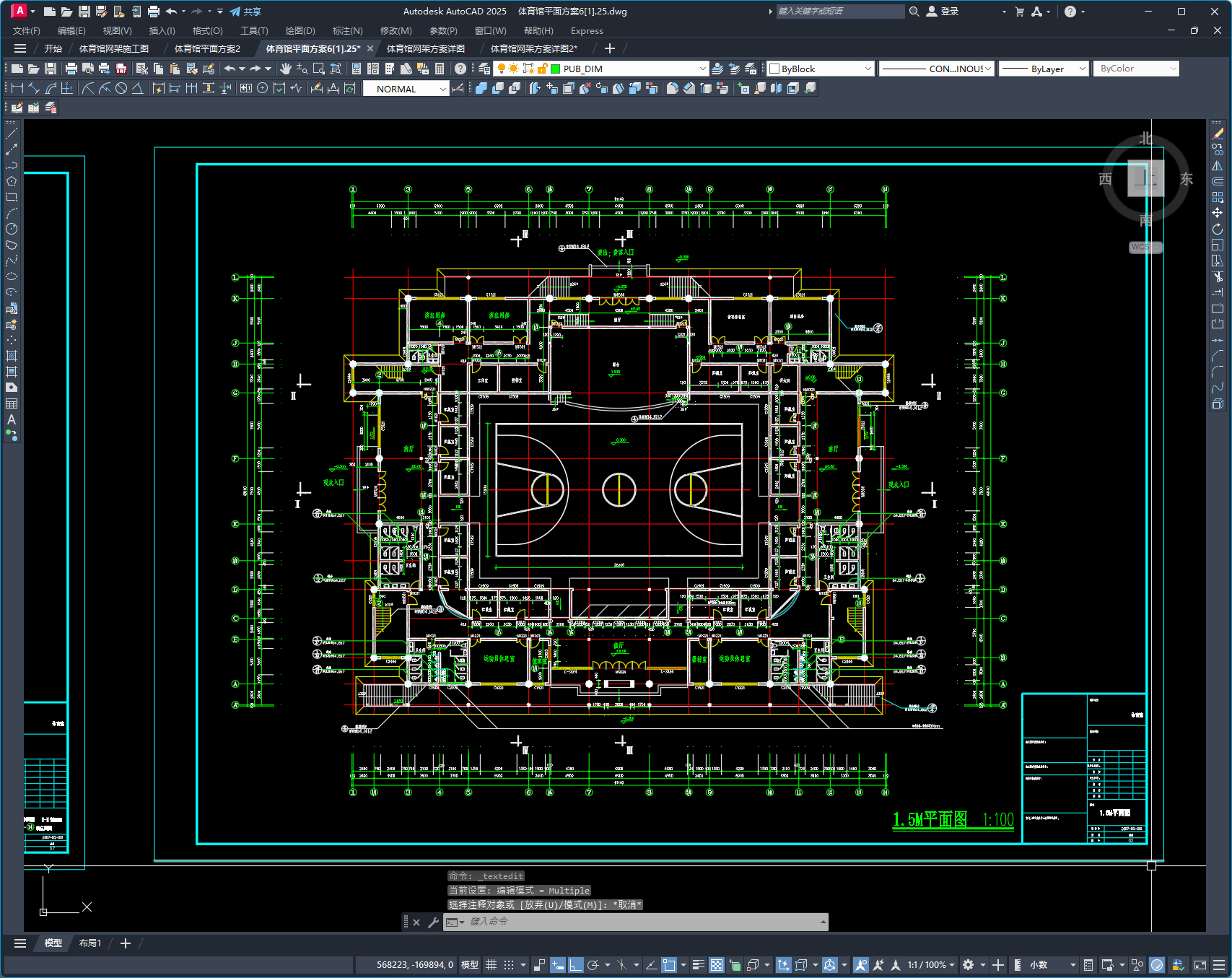

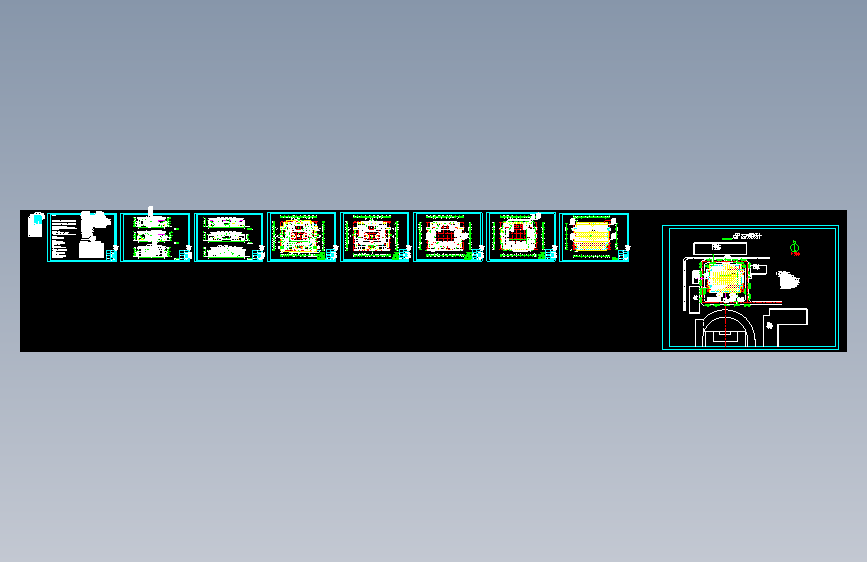

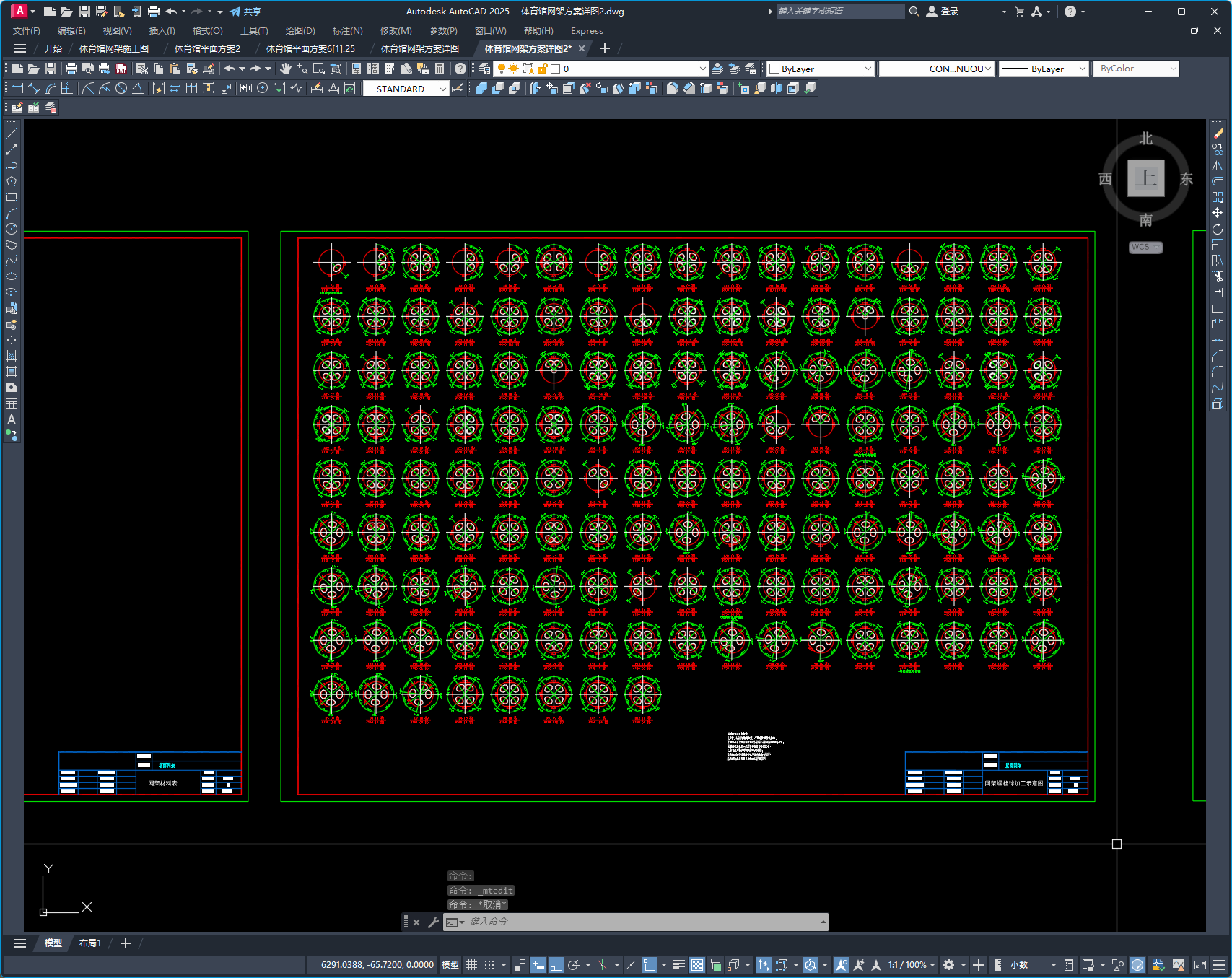

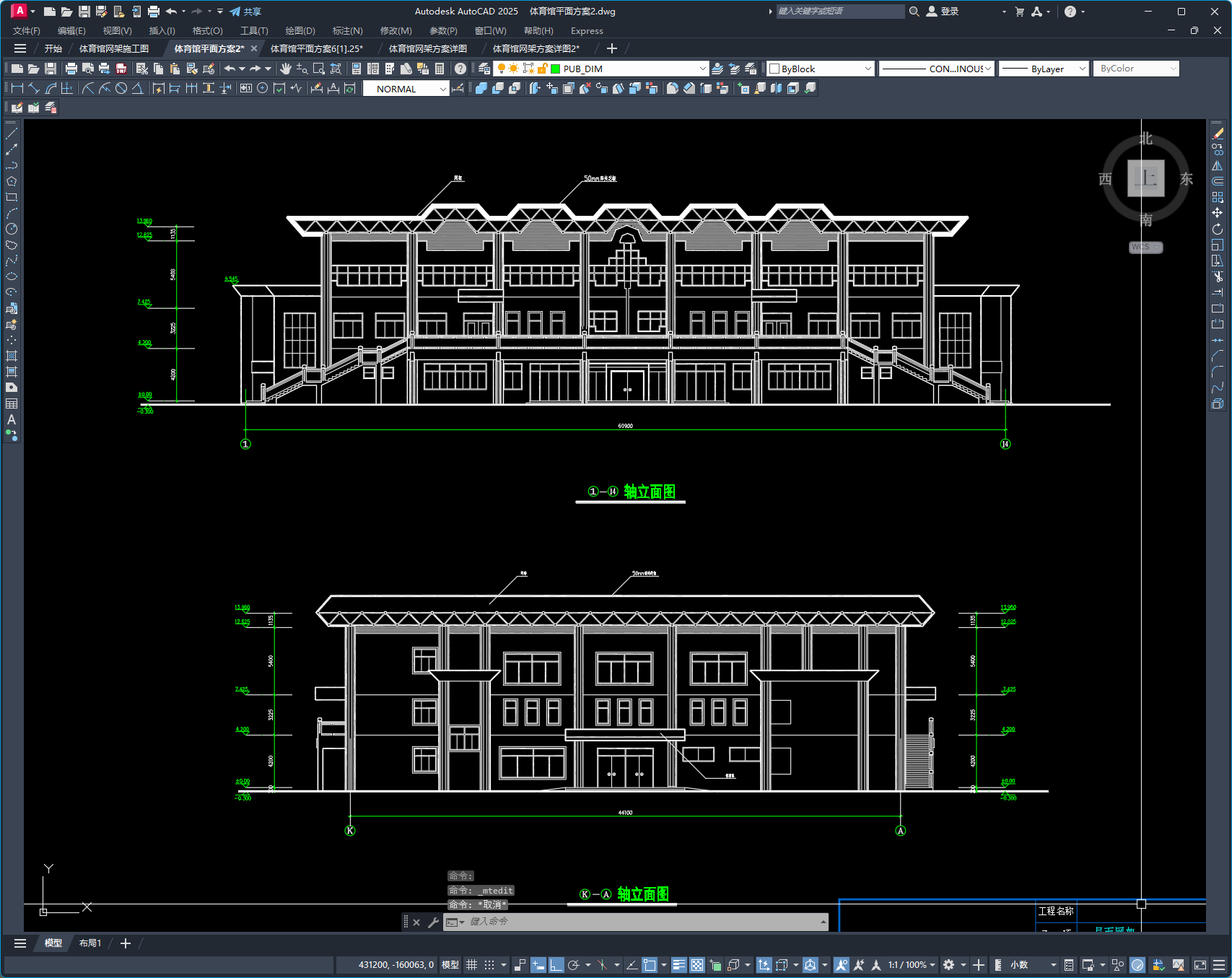

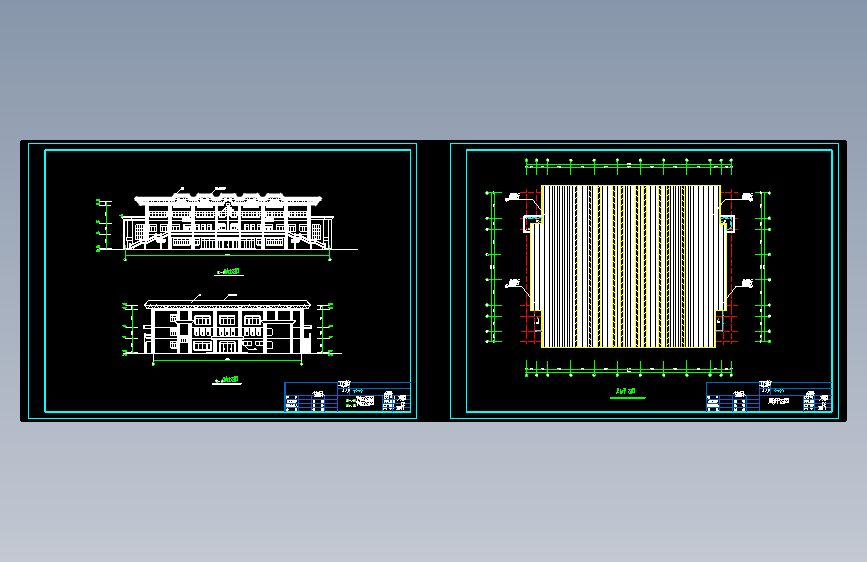

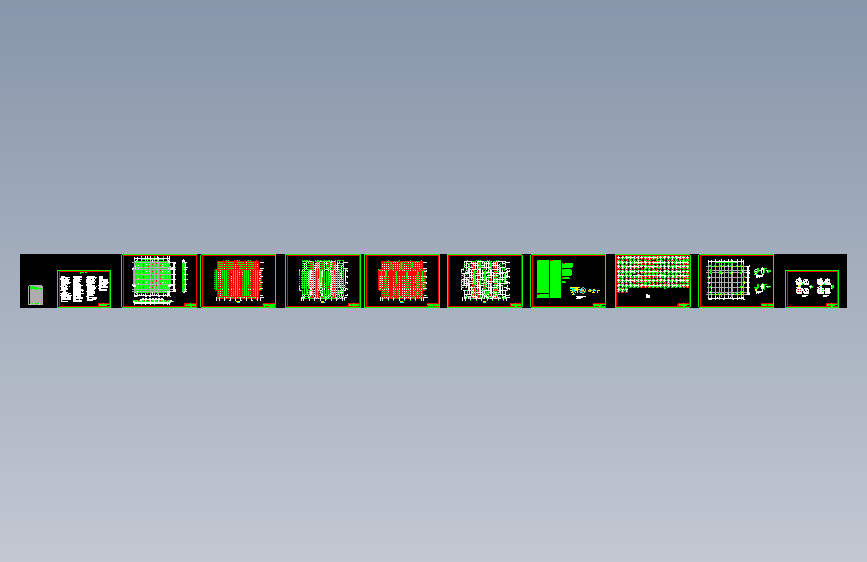

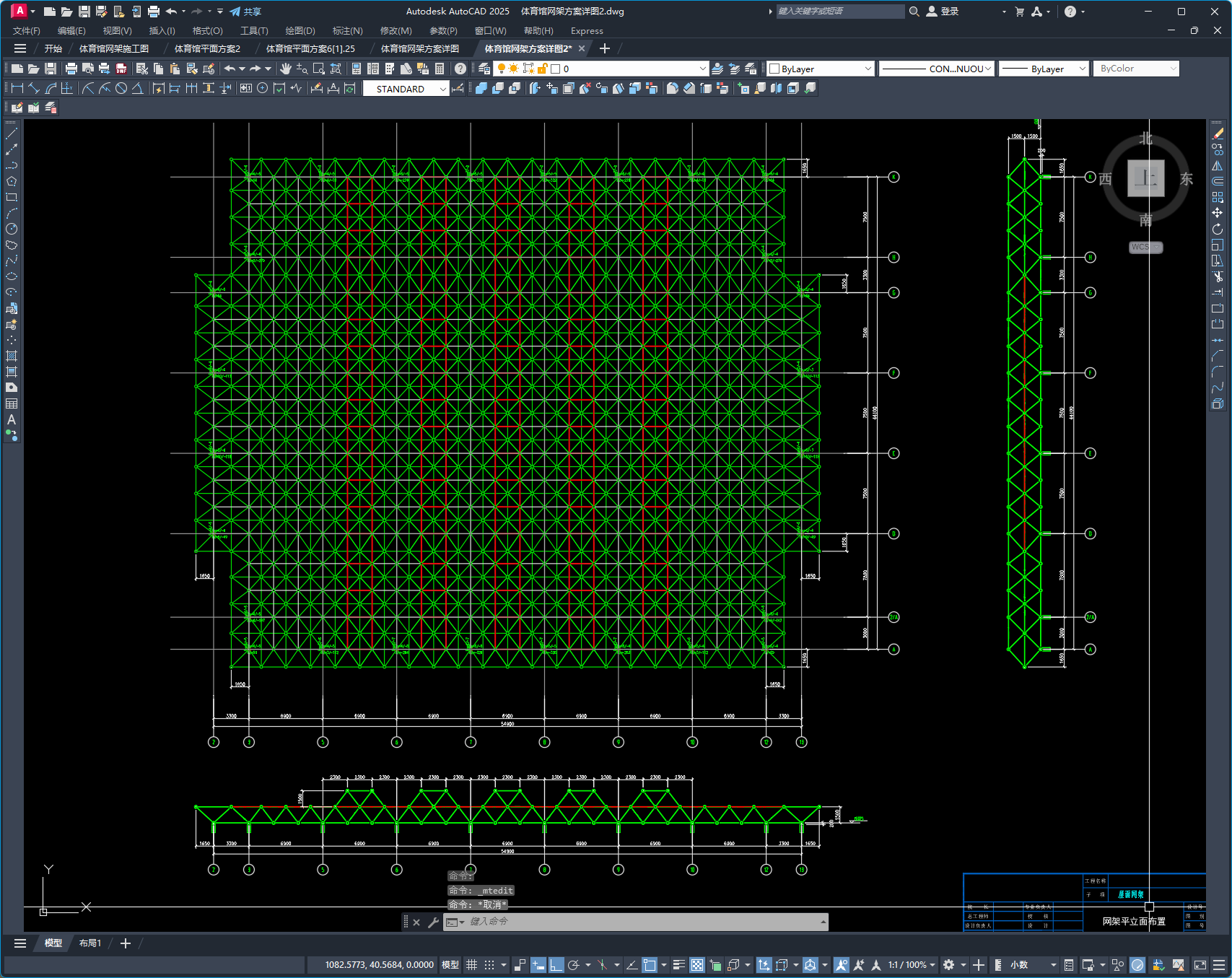

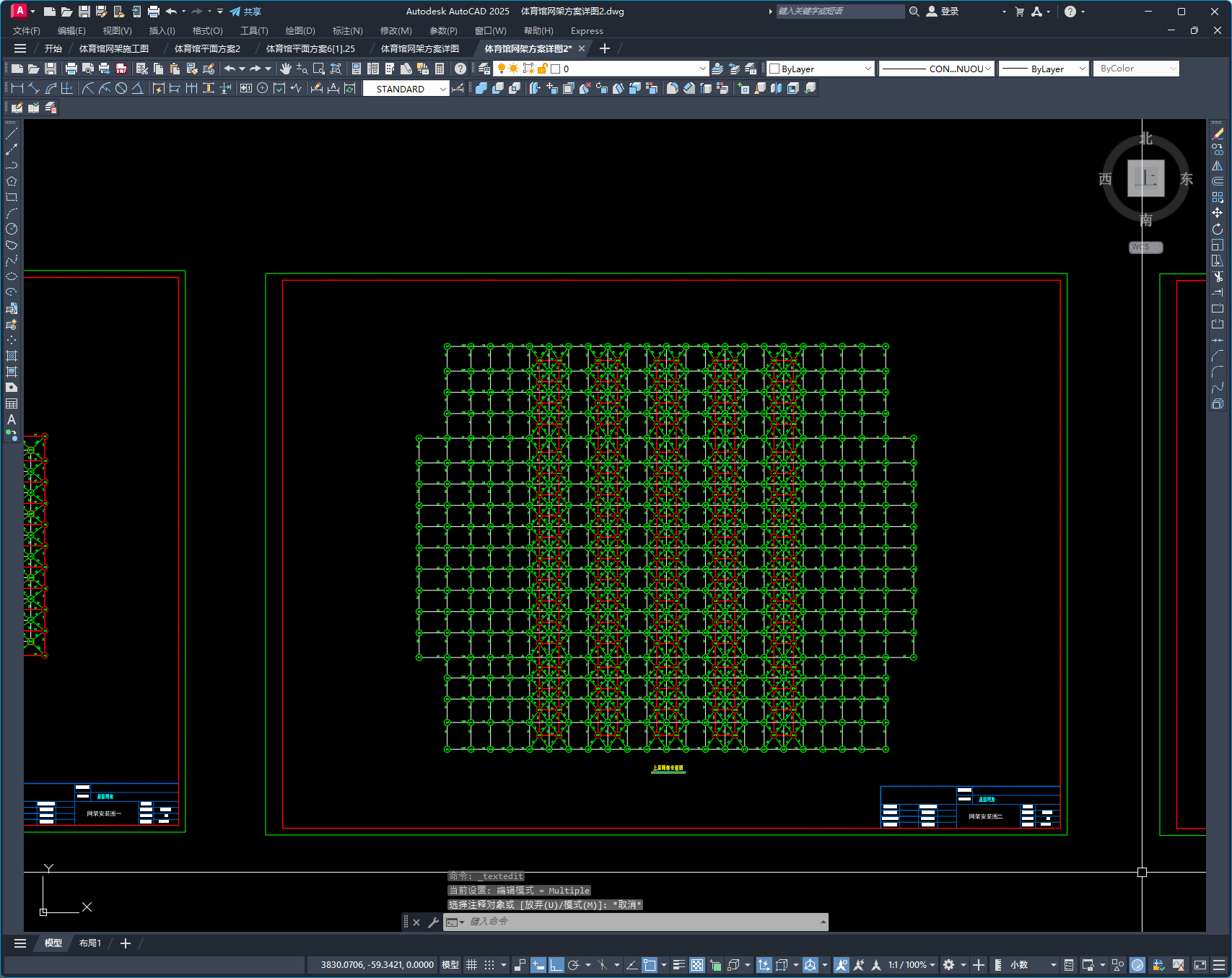

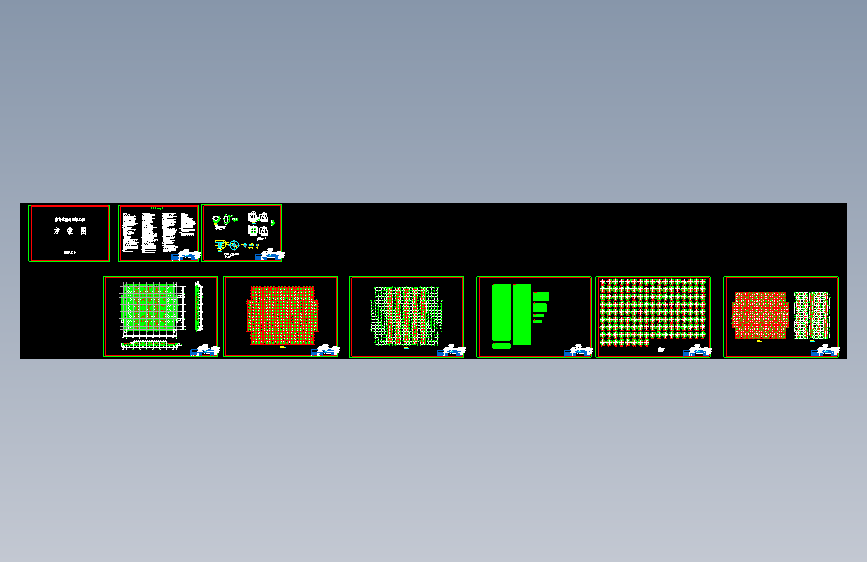

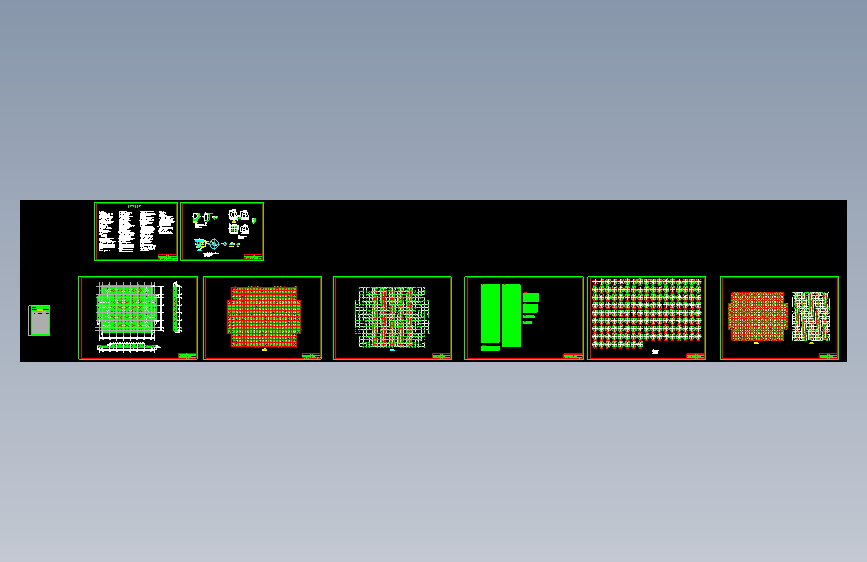

本次设计为：遵义某体育馆网架建筑结构图 抗震设防烈度为6度 地区基本风压为0.3KN/㎡ 地区基本雪压为0.15KN/㎡ 本工程钢网架为（网架类型）正放四角锥型，网架支承条件为上弦柱点支承，支承采用平板压力支座，支座支承在下部结构的混凝柱头上。网架采用空间桁架位移法进行内力计算，节点采用铰接节点模型，设计计算网架最大挠度为65mm。 图纸包括： 建筑图： 设计说明书、建筑节能设计说明、门窗表、平面图、屋顶层平面图、立面图、剖面图共9张图纸； 结构图： 网架设计说明、网架平面布置图、下层网架安装图、上层网架安装图、下层网架内力图、上层网架内力图、网架材料表
下载需要85金币
立即下载 收藏
图纸信息
作者
机修
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

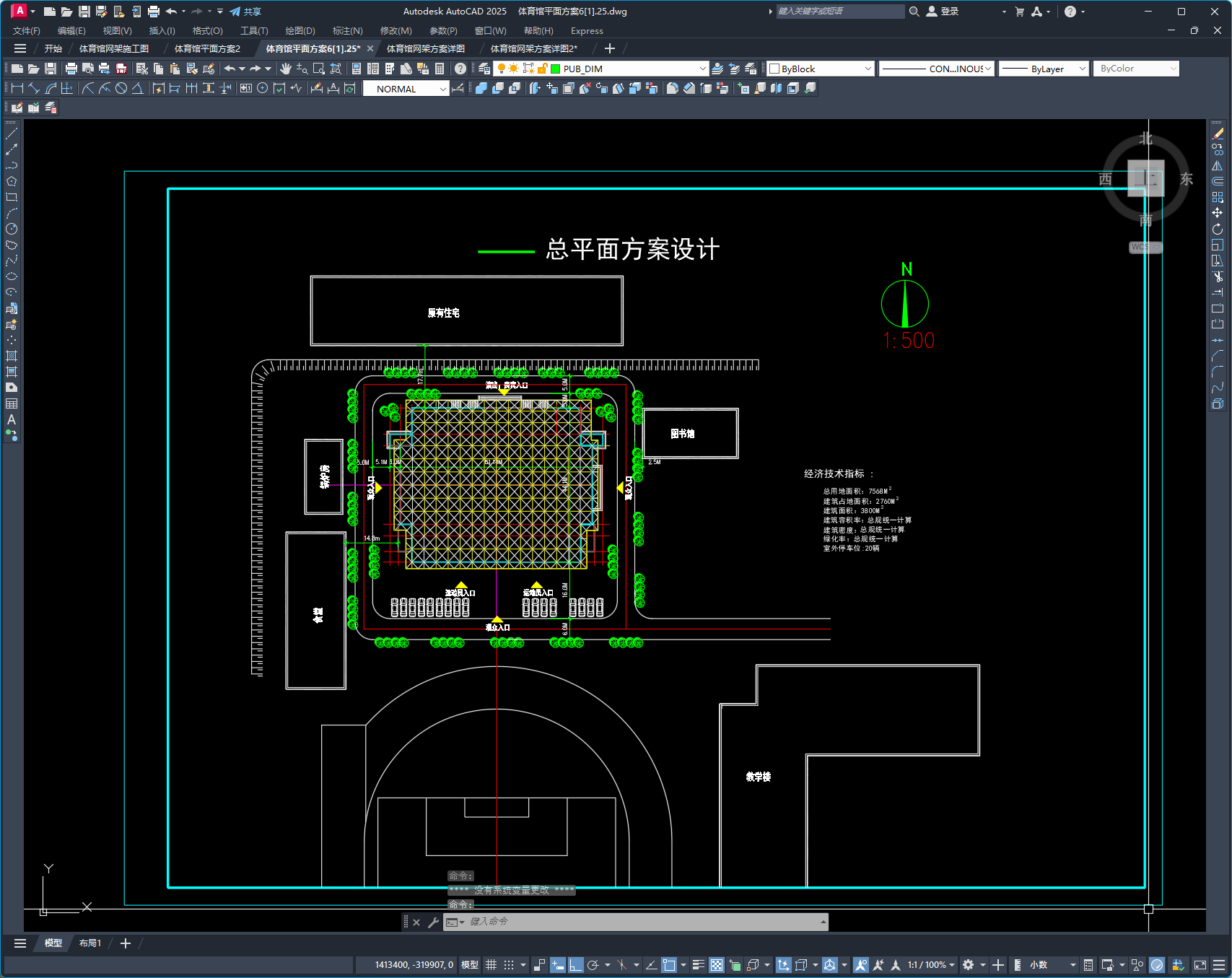

| 1 |  体育馆平面方案2.dwg | 2.96M |
| 2 | 体育馆平面方案6[1].25.dwg | 5.31M |
| 3 | 体育馆网架方案详图.dwg | 4.21M |
| 4 | 体育馆网架方案详图2.dwg | 4.70M |
| 5 | 体育馆网架施工图.dwg | 4.94M |
| 6 |  工程承包合同.doc | 38.50K |
| 7 | 报价.doc | 48.00K |
| 8 | 报价2.doc | 44.50K |
