某混凝土柱钢梁组合结构厂房全套施工图纸，本工程排架柱,抗风柱均为预制的钢筋混凝土构件.屋面为钢结构。图纸包括：基础布置图、构件布置图、构件详图等。16张图纸
某混凝土柱钢梁组合结构厂房全套施工图纸
图纸描述
某混凝土柱钢梁组合结构厂房全套施工图纸，本工程排架柱,抗风柱均为预制的钢筋混凝土构件.屋面为钢结构。图纸包括：基础布置图、构件布置图、构件详图等。16张图纸
下载需要85金币
立即下载 收藏
图纸信息
作者
深海探秘者
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

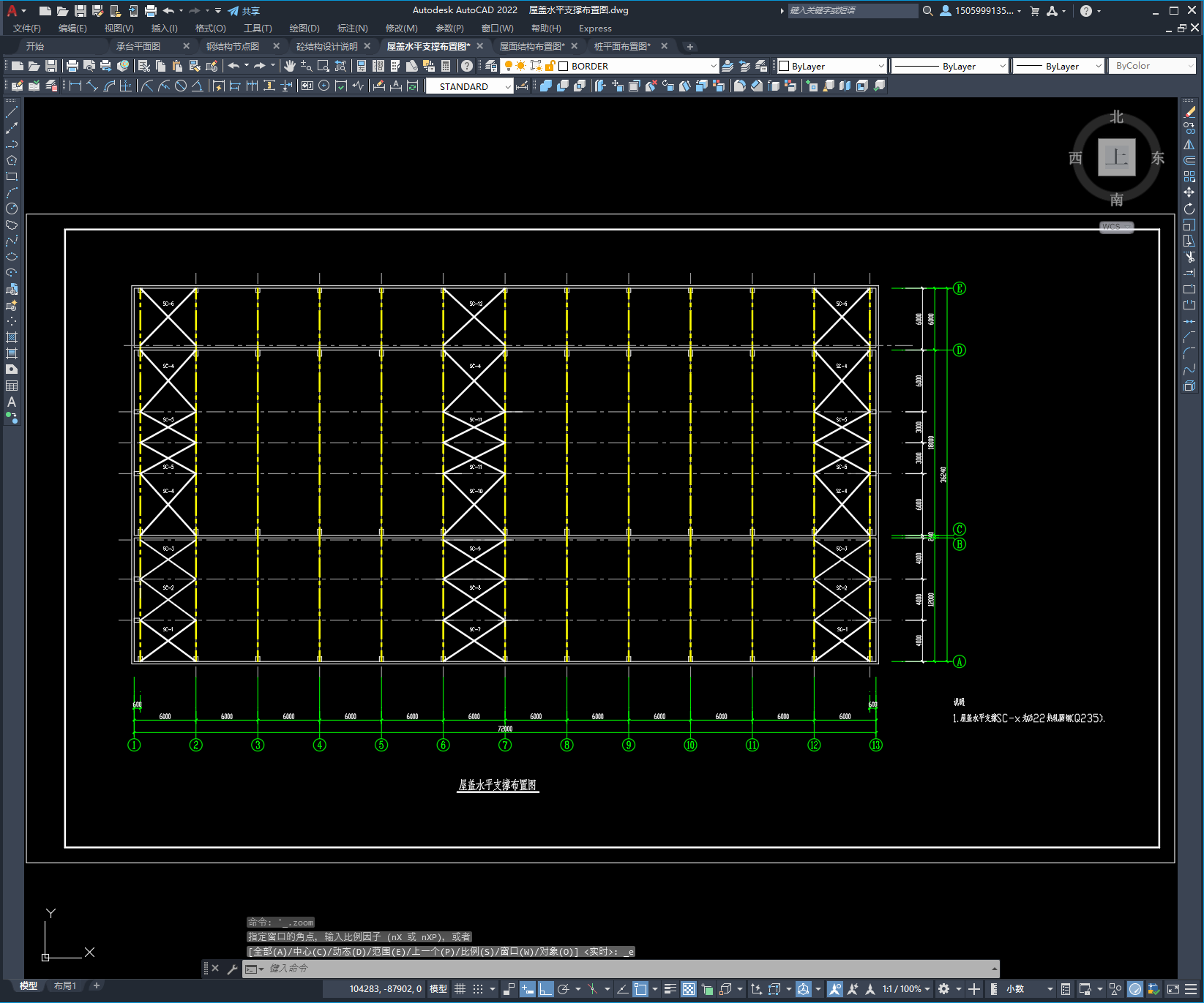

| 1 |  屋盖水平支撑布置图.dwg | 93.60K |

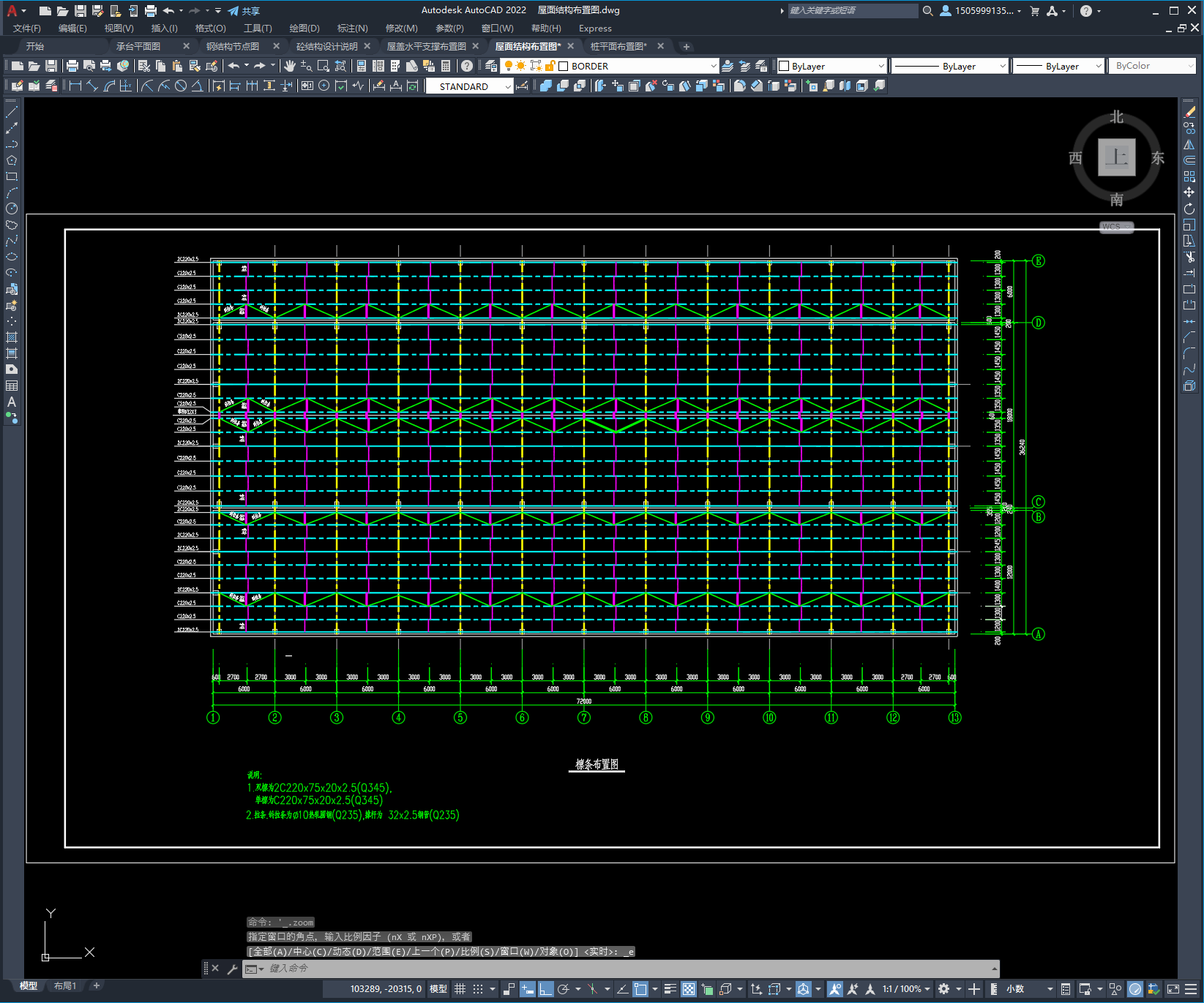

| 2 | 屋面结构布置图.dwg | 287.72K |

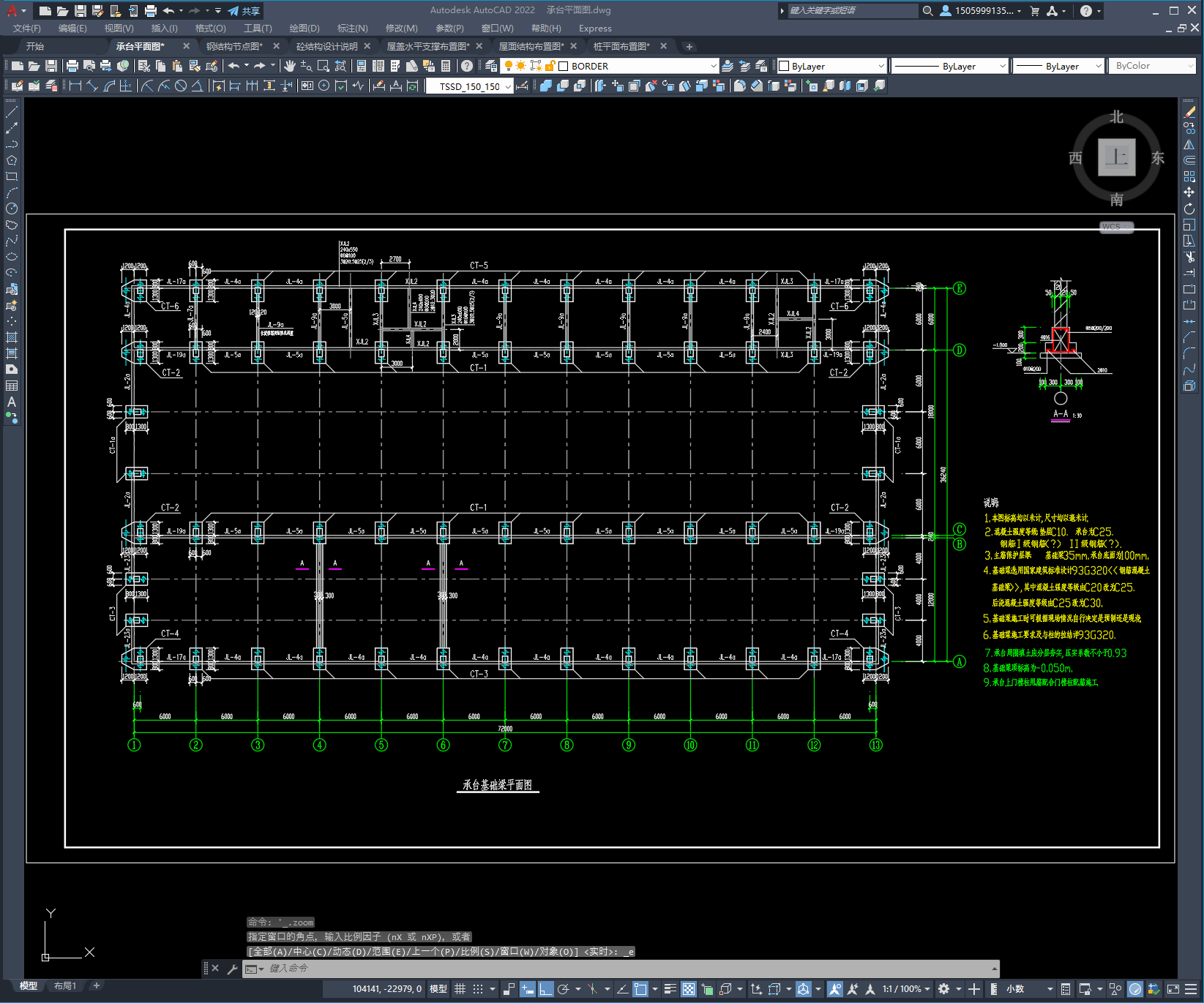

| 3 | 承台平面图.dwg | 284.54K |
| 4 | 承台配筋图.dwg | 220.73K |
| 5 | 抗风柱1.dwg | 216.23K |
| 6 | 抗风柱2.dwg | 128.07K |
| 7 | 排架柱1.dwg | 275.68K |
| 8 | 排架柱2.dwg | 179.12K |

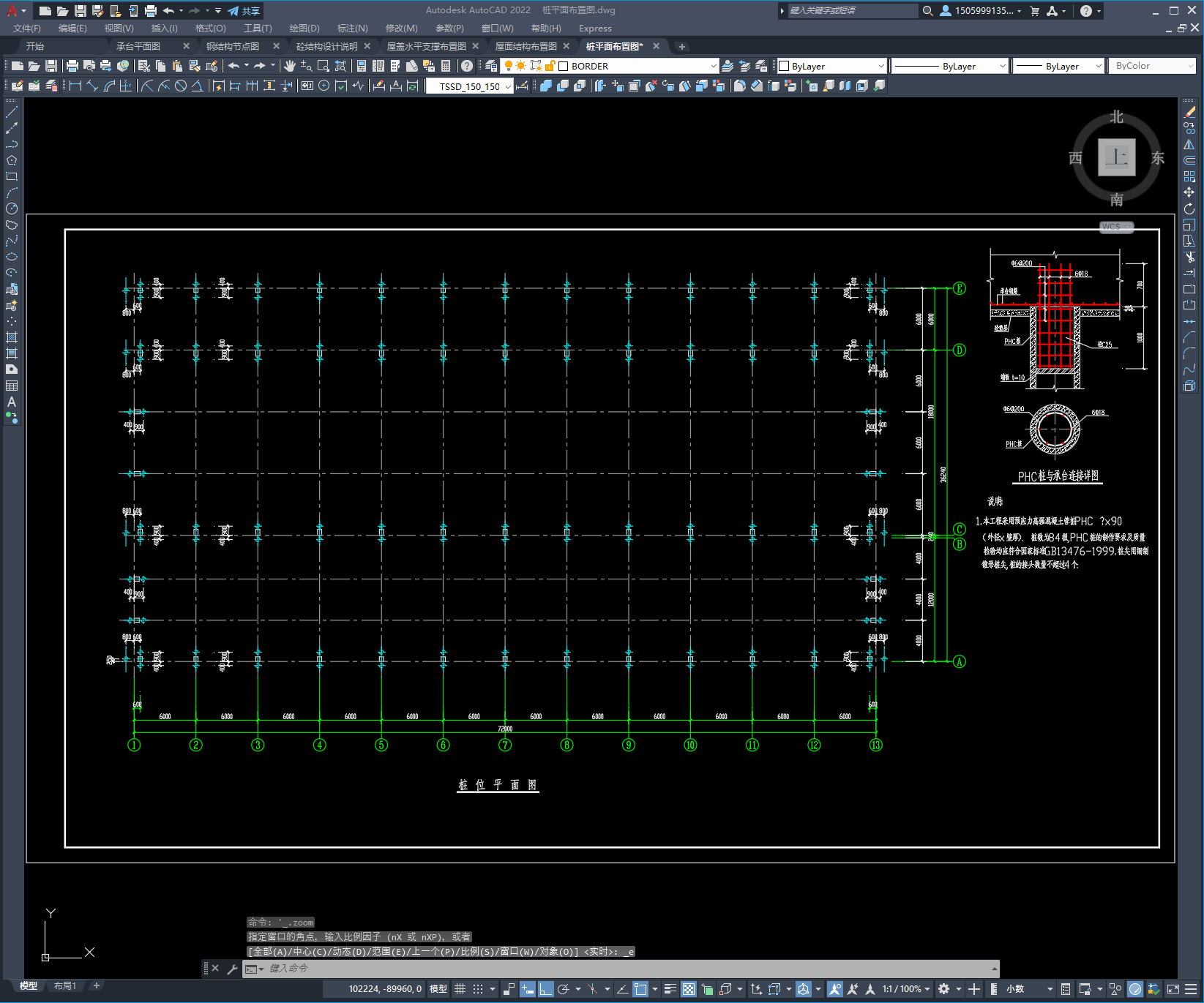

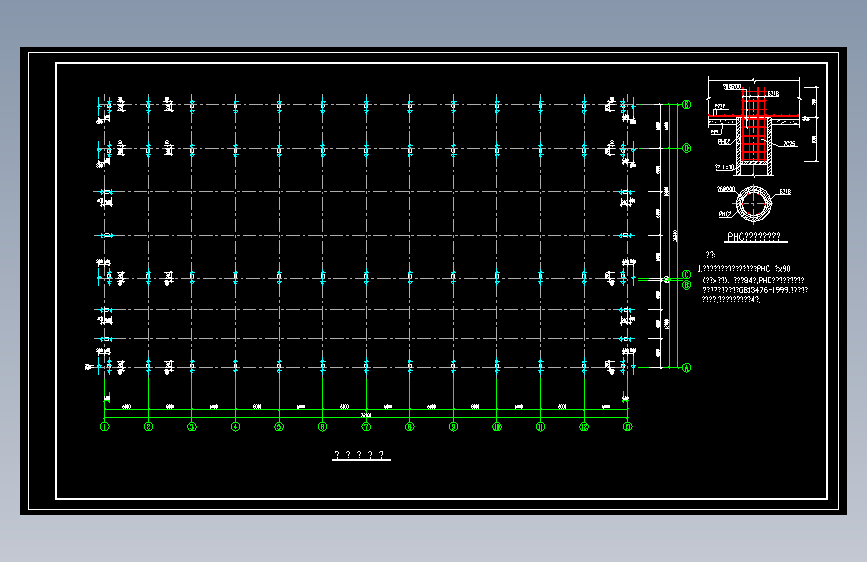

| 9 | 桩平面布置图.dwg | 236.19K |
| 10 | 砼结构设计说明.dwg | 200.41K |
| 11 | 结构布置图.dwg | 213.68K |
| 12 | 钢梁GL-1.dwg | 149.08K |
| 13 | 钢梁GL-2.dwg | 212.28K |
| 14 | 钢梁GL-3.dwg | 175.96K |

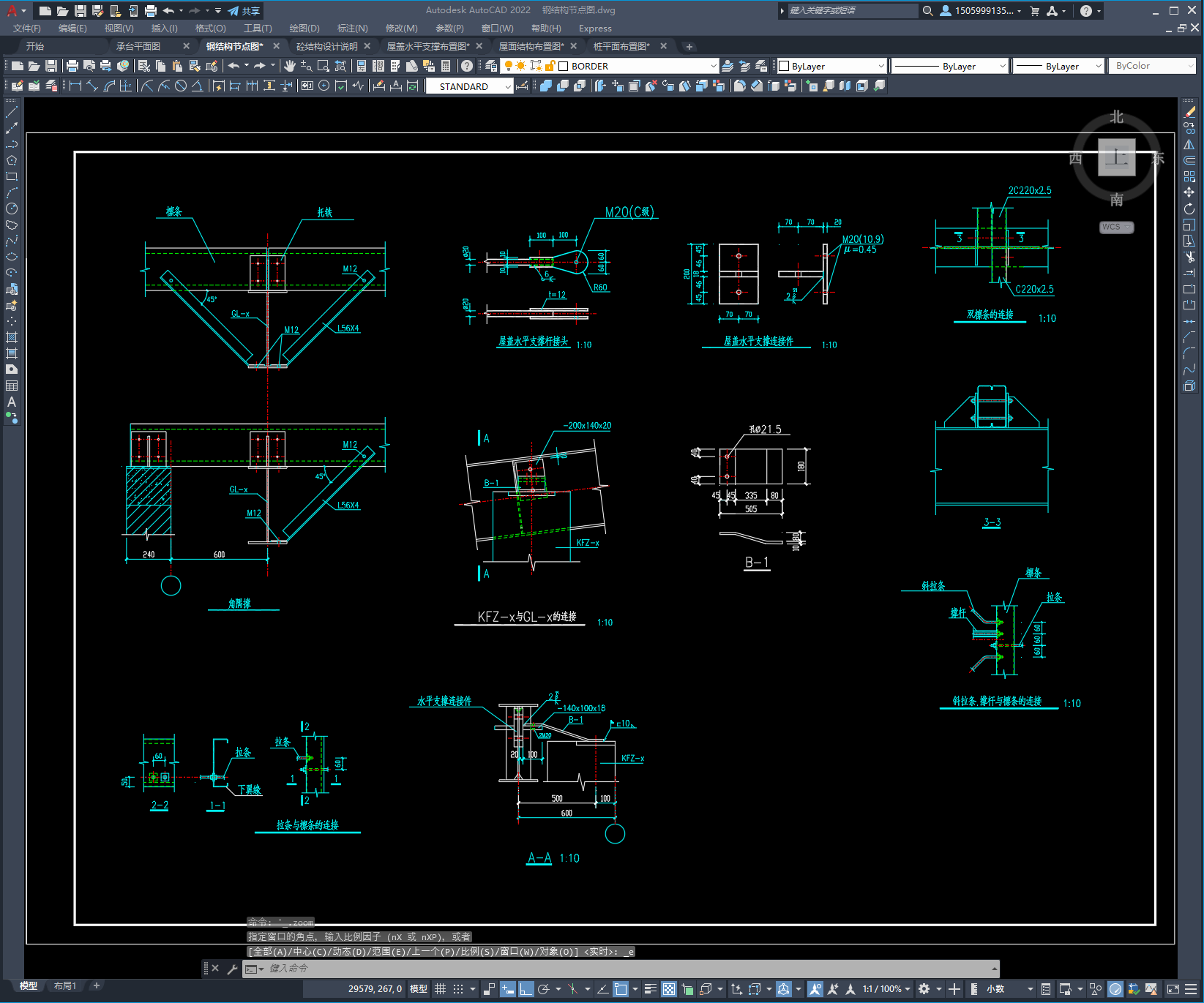

| 15 | 钢结构节点图.dwg | 142.95K |
| 16 | 钢结构设计说明.dwg | 146.10K |
