简易tray盘上料机构
图纸描述

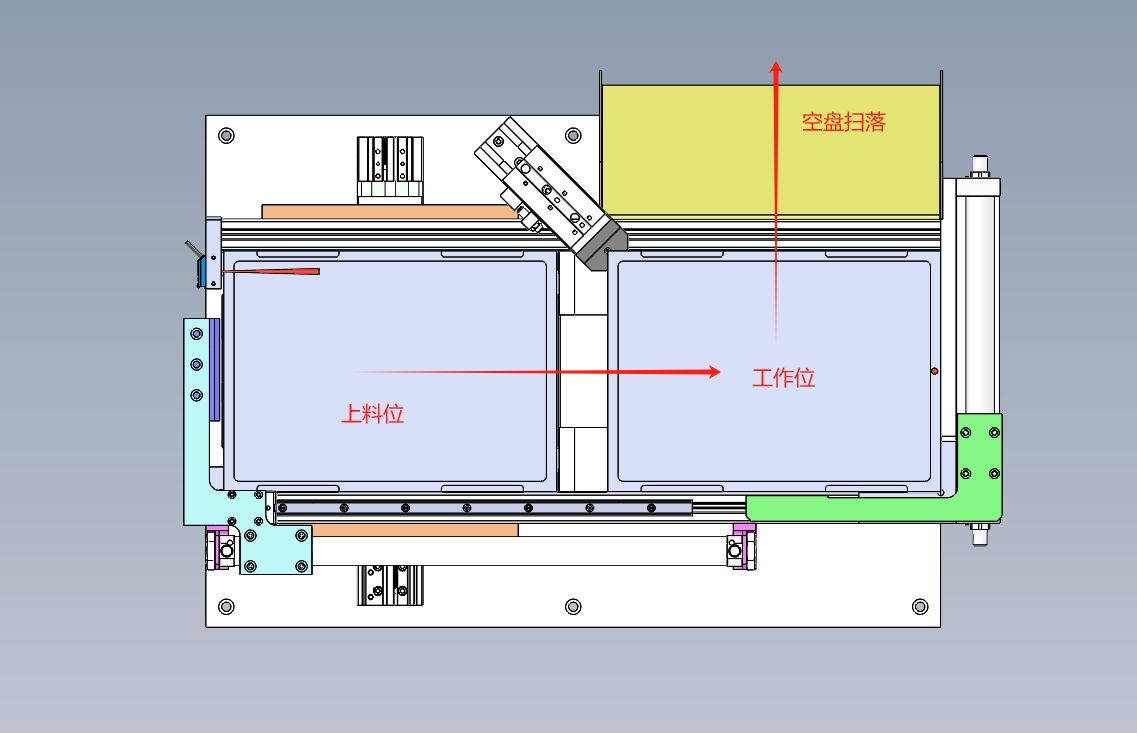

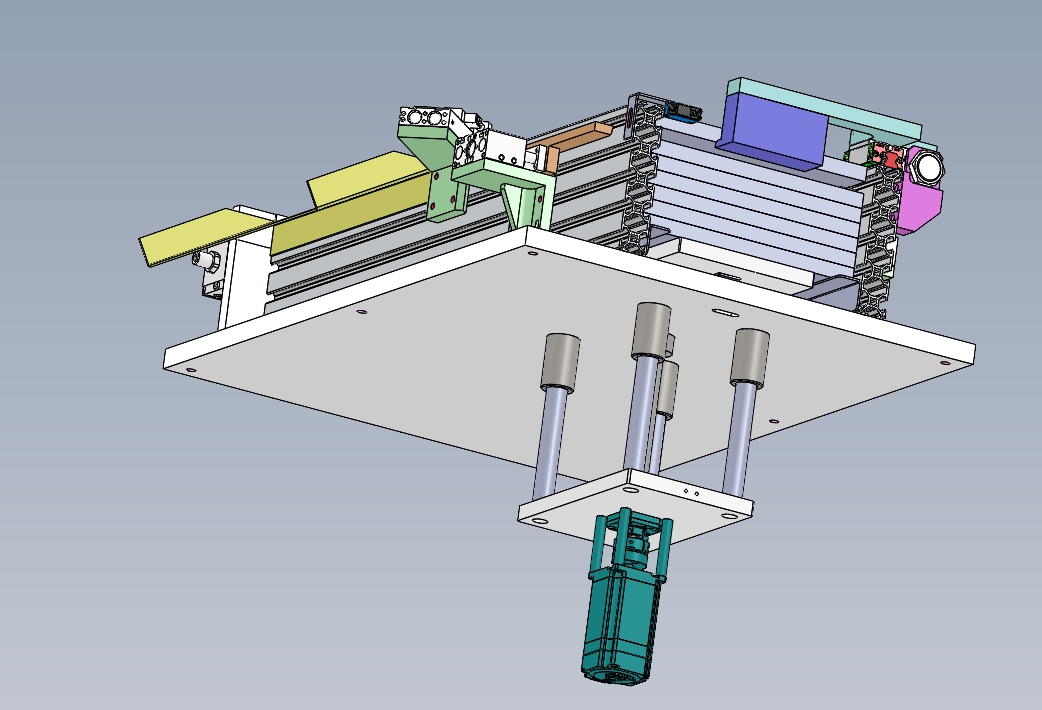

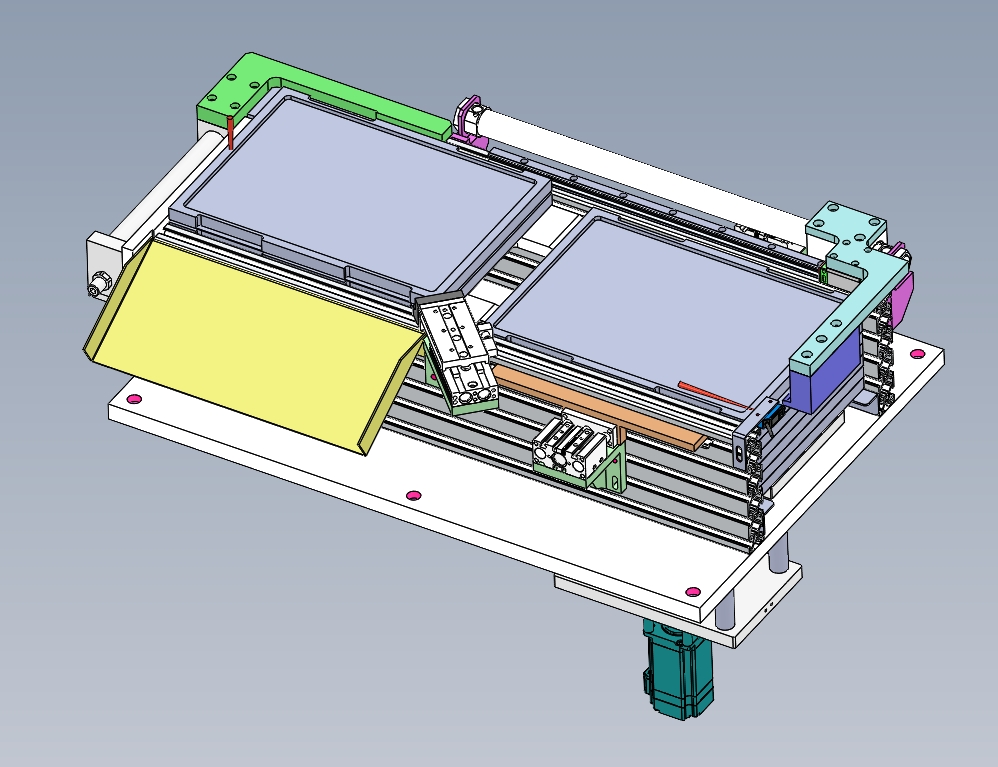

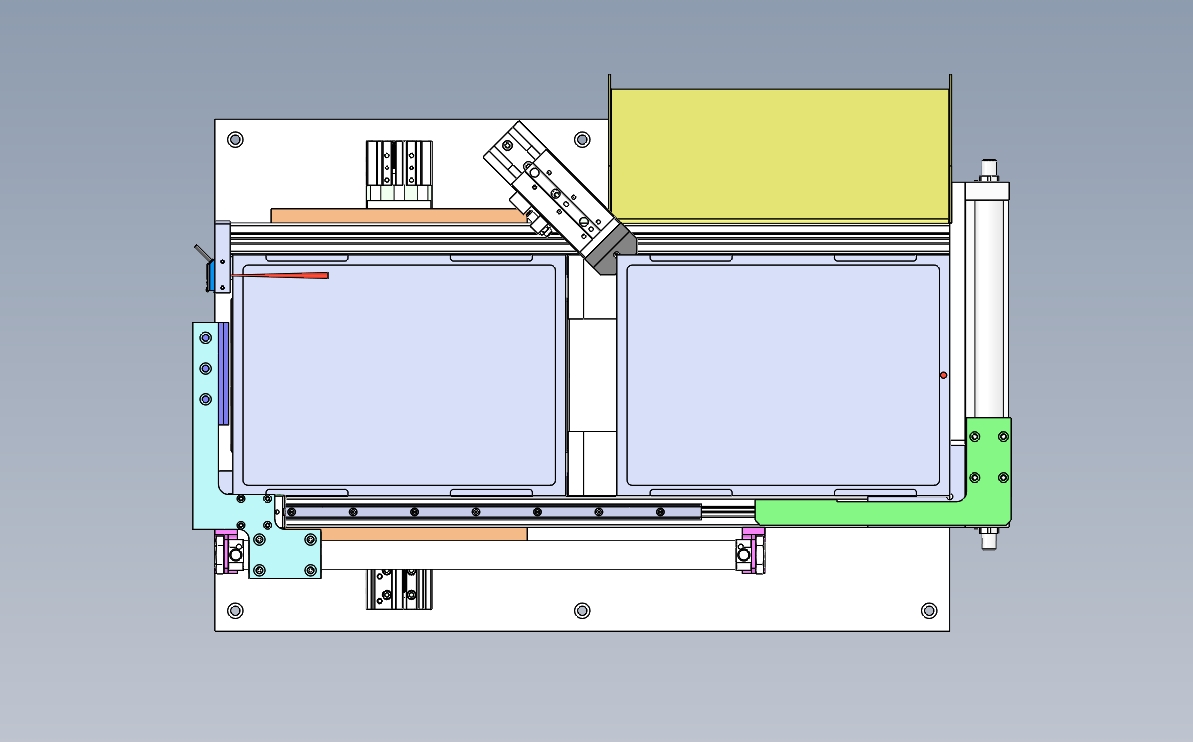

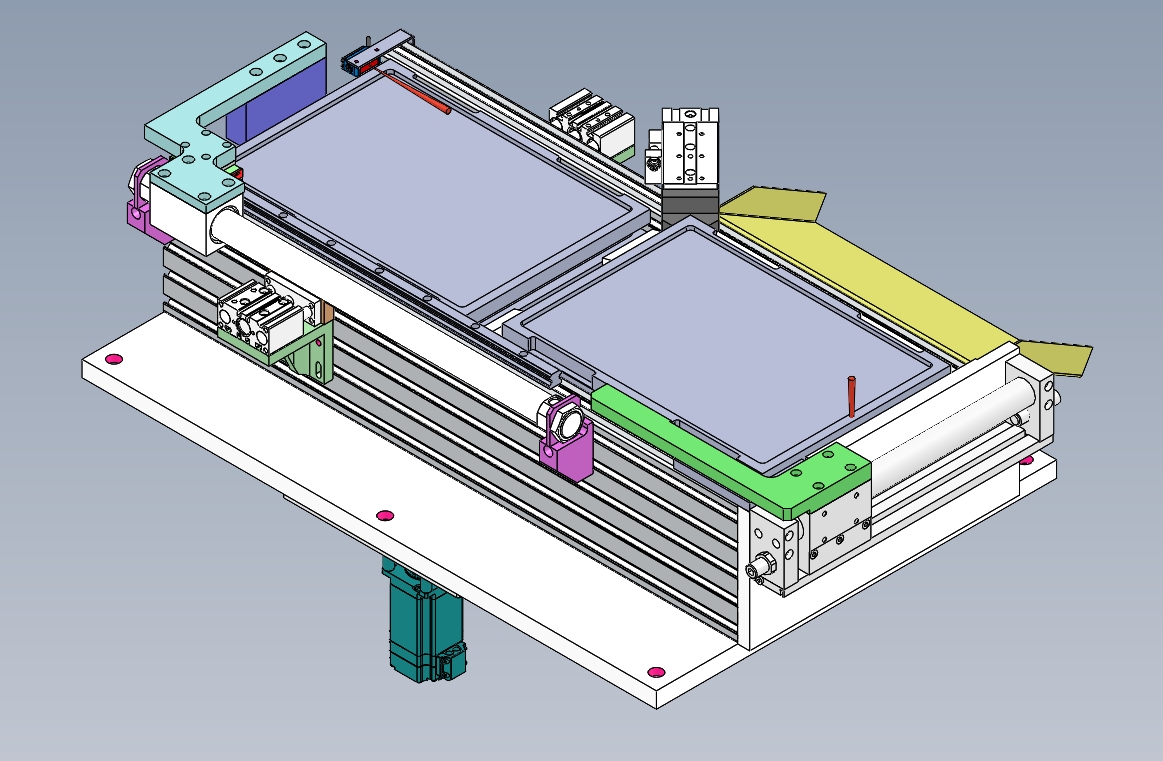

一种简易的Tray盘上料机构。具有占空间小，结构简单，低成本优点。 动作流程： 1.放入多过tray盘到料仓； 2.电机+丝杠机构顶升起料仓； 3.托料机构托住最上面一个盘； 4.横扫tray盘到定位区域； 5.顶升并侧定位tray盘； 6.取料机构到tray盘上取放物料； 7.取完整个料盘物料； 8.纵扫出空tray盘.
下载需要180金币
立即下载 收藏
图纸信息
作者
黄工
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  .简易tray盘上料机构.SLDASM | 4.69M |
| 2 |  57CME26.SLDPRT | 1.47M |
| 3 | 6000-2Z-YIHEDA.SLDPRT | 72.71K |
| 4 | DBJ01-D34-d8-e10.SLDPRT | 87.85K |
| 5 | EE-SX670A.SLDPRT | 78.25K |
| 6 | HIWIN-HGH-15-CA.SLDPRT | 6.60M |
| 7 | HLQ12X40SASCMSH030-2.SLDPRT | 1.75M |
| 8 | JP-D10B-30CM光电传感器.SLDPRT | 1.65M |
| 9 | LCL29-15-10-L507_002.SLDPRT | 35.80K |
| 10 | LCL29-15-10-L507_003.SLDPRT | 29.82K |
| 11 | LEB01-12.SLDPRT | 84.66K |
| 12 | RMH25X200SCMSH030_2.SLDPRT | 481.42K |
| 13 | RMS25X400.SLDPRT | 226.55K |
| 14 | RMS25气缸座.SLDPRT | 101.06K |
| 15 | SCJ52-D10-L60-M4-N4.SLDPRT | 32.19K |
| 16 | TAS01-10.SLDPRT | 34.85K |
| 17 | TCM16x10SCMSG020_2.SLDPRT | 660.77K |
| 18 | TCM25x20SCMSG020-1.SLDPRT | 335.11K |
| 19 | TCM25气缸座.SLDPRT | 65.95K |
| 20 | TCM气缸座.SLDPRT | 98.04K |
| 21 | tray盘.SLDPRT | 94.16K |
| 22 | tray盘料仓-顶起组件.SLDASM | 1.75M |
| 23 | tray盘料仓.SLDASM | 1.80M |
| 24 | tray盘料仓零位片.SLDPRT | 71.33K |
| 25 | YHD-SL0081-A01-0011.SLDPRT | 29.01K |
| 26 | YHD-SL0081-A01-0012.SLDPRT | 29.39K |
| 27 | YHD-SL0081-A01-0014.SLDPRT | 38.41K |
| 28 | YHD-SL0081-A01-0015.SLDPRT | 42.92K |
| 29 | YHD-SL0081-A01-0018.SLDPRT | 32.72K |
| 30 | 内六角螺钉M5XN.SLDPRT | 437.66K |
| 31 | 到顶传感器座.SLDPRT | 84.95K |
| 32 | 外墙板.SLDPRT | 792.40K |
| 33 | 定位推块.SLDPRT | 67.98K |
| 34 | 定位角块.SLDPRT | 60.09K |
| 35 | 托盘钣金.SLDPRT | 68.05K |
| 36 | 推落板.SLDPRT | 81.79K |
| 37 | 料仓导杆.SLDPRT | 64.55K |
| 38 | 料仓顶起丝杠LCL29-15-10-Lxxx.SLDPRT | 66.51K |
| 39 | 料仓顶起丝杠付LCL29-15-10-Lxxx.SLDASM | 82.05K |
| 40 | 方法兰直线轴承LMK_UU.SLDPRT | 744.80K |
| 41 | 横扫板1.SLDPRT | 129.78K |
| 42 | 横扫板2.SLDPRT | 52.22K |
| 43 | 滑道.SLDPRT | 102.86K |
| 44 | 盘托板.SLDPRT | 64.34K |
| 45 | 端板.SLDPRT | 64.60K |
| 46 | 简易tray盘上料机构底板.SLDPRT | 94.51K |
| 47 | 角推定位气缸座.SLDPRT | 80.00K |
| 48 | 载盘上下侧限板.SLDPRT | 81.36K |
| 49 | 载盘下限位座.SLDPRT | 104.98K |
| 50 | 载盘下限位螺钉.SLDPRT | 82.09K |
| 51 | 载盘定位底板.SLDPRT | 103.26K |
| 52 | 载盘横扫导轨付-HGH15CA.SLDASM | 1.51M |
| 53 | 载盘横扫导轨付-HGH15CA_rail.SLDPRT | 131.04K |
