上（卸）卷小车
图纸描述
上（卸）卷小车图纸下载，该图纸类型属于交通运输、其他图纸，图纸大小8.23M，共计140个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2010软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要200金币
立即下载 收藏
图纸信息
作者
动力源
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

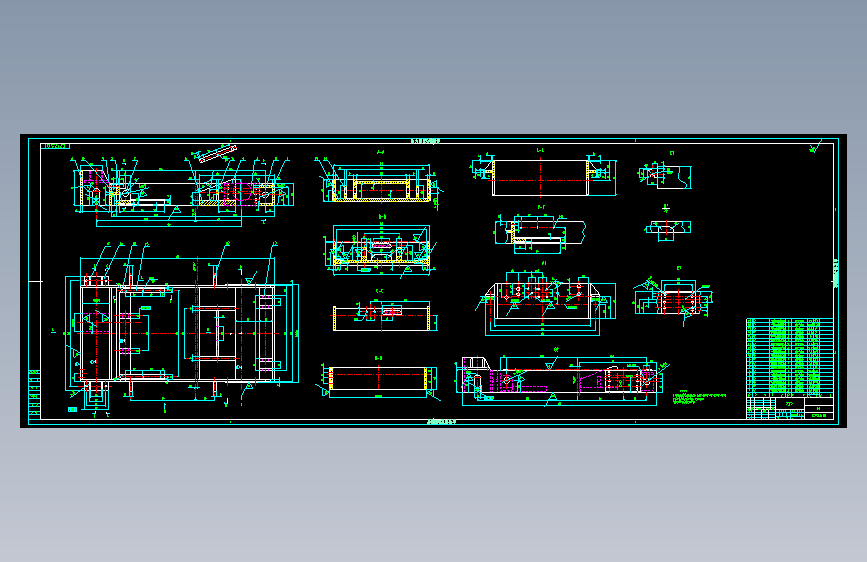

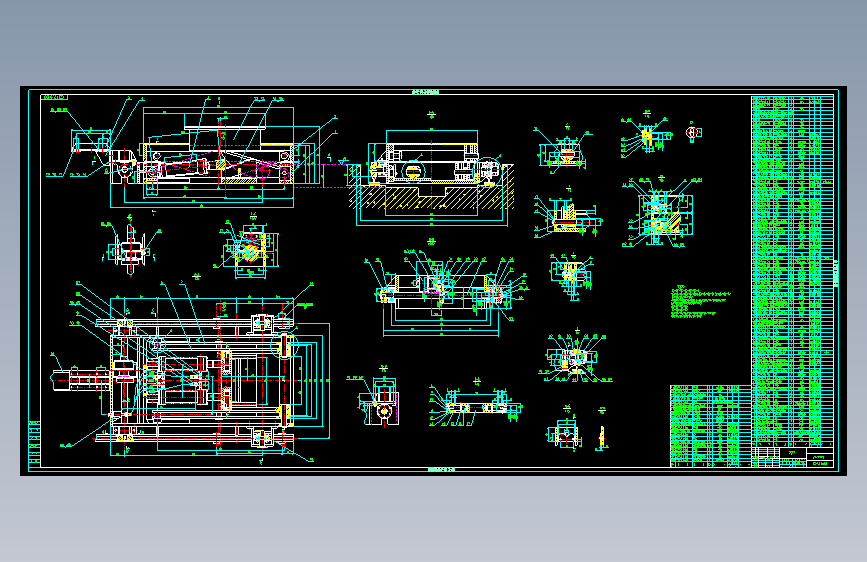

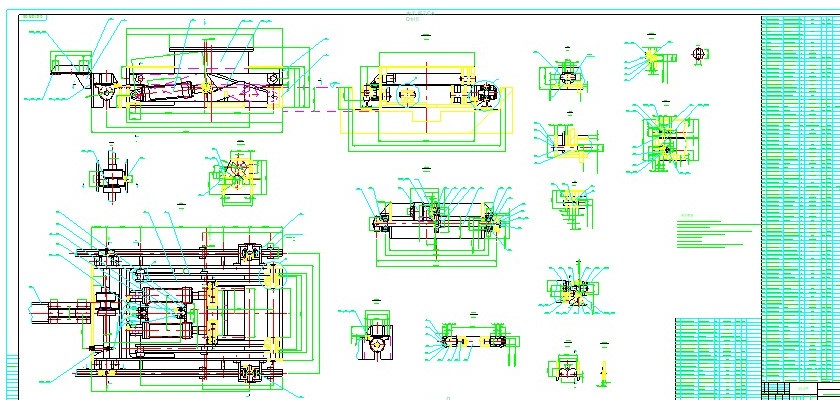

| 1 |  C212.5.00上料小车装配图.dwg | 555.12K |

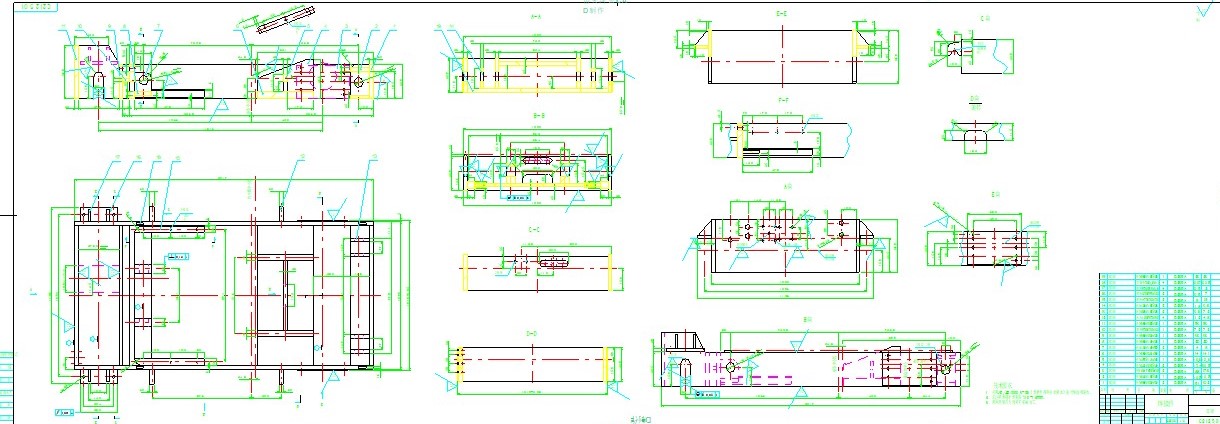

| 2 | C212.5.01车架.dwg | 243.92K |

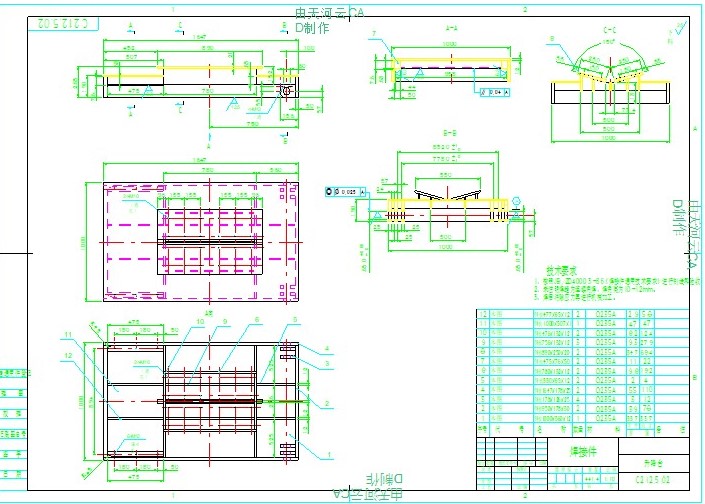

| 3 | C212.5.02升降台.dwg | 175.87K |
| 4 | C212.5.03拖链支架A.dwg | 77.23K |
| 5 | C212.5.04拖链支架B.dwg | 80.48K |
| 6 | C212.5.05-00内臂.dwg | 149.54K |
| 7 | C212.5.05-01偏心内臂.dwg | 68.91K |
| 8 | C212.5.05-02套.dwg | 66.29K |
| 9 | C212.5.06外臂.dwg | 144.63K |
| 10 | C212.5.07轴端挡板A.dwg | 67.66K |
| 11 | C212.5.08轴套A.dwg | 67.13K |
| 12 | C212.5.09轮A.dwg | 70.60K |
| 13 | C212.5.10隔环A.dwg | 63.50K |
| 14 | C212.5.11轮B.dwg | 65.47K |
| 15 | C212.5.12销轴A.dwg | 78.67K |
| 16 | C212.5.13-00液压缸支座.dwg | 79.76K |
| 17 | C212.5.13-01横梁（液压缸支座）.dwg | 75.77K |
| 18 | C212.5.13-02支座（液压缸支座）.dwg | 65.78K |
| 19 | C212.5.14无缘车轮（驱动）.dwg | 65.82K |
| 20 | C212.5.15挡盖.dwg | 63.75K |
| 21 | C212.5.16轴承座.dwg | 72.70K |
| 22 | C212.5.17A轴承挡盖A.dwg | 69.67K |
| 23 | C212.5.17B轴承挡盖B.dwg | 69.45K |
| 24 | C212.5.18驱动车轮轴.dwg | 132.38K |
| 25 | C212.5.19大齿轮.dwg | 76.52K |
| 26 | C212.5.20小齿轮.dwg | 79.82K |
| 27 | C212.5.21隔套A.dwg | 64.01K |
| 28 | C212.5.22有缘车轮（驱动）.dwg | 76.42K |
| 29 | C212.5.23马达座.dwg | 108.90K |
| 30 | C212.5.24隔环B.dwg | 64.51K |
| 31 | C212.5.25铁道垫板.dwg | 65.32K |
| 32 | C212.5.26铁道压板.dwg | 66.44K |
| 33 | C212.5.27轴端挡板B.dwg | 64.79K |
| 34 | C212.5.28销轴B.dwg | 71.88K |
| 35 | C212.5.29轴套B.dwg | 65.01K |
| 36 | C212.5.30A轴套C.dwg | 70.51K |
| 37 | C212.5.30B轴套D.dwg | 70.38K |
| 38 | C212.5.31轴A.dwg | 73.04K |
| 39 | C212.5.32轮C.dwg | 68.79K |
| 40 | C212.5.33轴B.dwg | 73.10K |
| 41 | C212.5.34隔套B.dwg | 63.20K |
| 42 | C212.5.35键板.dwg | 65.91K |
| 43 | C212.5.36销轴C.dwg | 75.98K |
| 44 | C212.5.37轴套E.dwg | 64.98K |
| 45 | C212.5.38隔套C.dwg | 63.97K |
| 46 | C212.5.39销轴D.dwg | 77.04K |
| 47 | C212.5.40轴套F.dwg | 67.29K |
| 48 | C212.5.41销轴E.dwg | 71.82K |
| 49 | C212.5.42衬板.dwg | 72.13K |
| 50 | C212.5.43拖链托盘.dwg | 64.16K |
| 51 | C212.5.44被动车轮轴.dwg | 78.45K |
| 52 | C212.5.45定位板.dwg | 66.89K |
| 53 | C212.5.46轴承挡盖C.dwg | 71.63K |
| 54 | C212.5.47无缘车轮（被动）.dwg | 66.38K |
| 55 | C212.5.48有缘车轮（被动）.dwg | 77.17K |
| 56 | C212.5.49马达座调整垫片.dwg | 66.57K |
| 57 | C212.5.50沉头螺钉.dwg | 66.47K |
| 58 | C212.5.51衬垫A.dwg | 71.07K |
| 59 | C212.5.52衬垫B.dwg | 71.19K |
| 60 | C212.5.53衬垫C.dwg | 71.29K |
| 61 | C212.5.54压板.dwg | 66.29K |
| 62 | C212.5.55车轮支架.dwg | 90.08K |
| 63 | C212.5.56轴承挡盖D.dwg | 75.92K |
| 64 | C212.5.57定位环.dwg | 65.38K |
| 65 | C212.5.58分油器支架.dwg | 70.45K |
| 66 | C212.5.59分油器Ⅱ.dwg | 89.31K |
| 67 | C212.5.60管夹A.dwg | 80.21K |
| 68 | C212.5.61管夹B.dwg | 81.74K |
| 69 | C212.5.62管夹C.dwg | 81.89K |
| 70 | C212.5.63铁道碰头.dwg | 63.48K |
| 71 | C212.5.00上料小车装配图.dwg | 555.12K |
| 72 | C212.5.01车架.dwg | 243.92K |
| 73 | C212.5.02升降台.dwg | 175.87K |
| 74 | C212.5.03拖链支架A.dwg | 77.23K |
| 75 | C212.5.04拖链支架B.dwg | 80.48K |
| 76 | C212.5.05-00内臂.dwg | 149.54K |
| 77 | C212.5.05-01偏心内臂.dwg | 68.91K |
| 78 | C212.5.05-02套.dwg | 66.29K |
| 79 | C212.5.06外臂.dwg | 144.63K |
| 80 | C212.5.07轴端挡板A.dwg | 67.66K |
| 81 | C212.5.08轴套A.dwg | 67.13K |
| 82 | C212.5.09轮A.dwg | 70.60K |
| 83 | C212.5.10隔环A.dwg | 63.50K |
| 84 | C212.5.11轮B.dwg | 65.47K |
| 85 | C212.5.12销轴A.dwg | 78.67K |
| 86 | C212.5.13-00液压缸支座.dwg | 79.76K |
| 87 | C212.5.13-01横梁（液压缸支座）.dwg | 75.77K |
| 88 | C212.5.13-02支座（液压缸支座）.dwg | 65.78K |
| 89 | C212.5.14无缘车轮（驱动）.dwg | 65.82K |
| 90 | C212.5.15挡盖.dwg | 63.75K |
| 91 | C212.5.16轴承座.dwg | 72.70K |
| 92 | C212.5.17A轴承挡盖A.dwg | 69.67K |
| 93 | C212.5.17B轴承挡盖B.dwg | 69.45K |
| 94 | C212.5.18驱动车轮轴.dwg | 132.38K |
| 95 | C212.5.19大齿轮.dwg | 76.52K |
| 96 | C212.5.20小齿轮.dwg | 79.82K |
| 97 | C212.5.21隔套A.dwg | 64.01K |
| 98 | C212.5.22有缘车轮（驱动）.dwg | 76.42K |
| 99 | C212.5.23马达座.dwg | 108.90K |
| 100 | C212.5.24隔环B.dwg | 64.51K |
| 101 | C212.5.25铁道垫板.dwg | 65.32K |
| 102 | C212.5.26铁道压板.dwg | 66.44K |
| 103 | C212.5.27轴端挡板B.dwg | 64.79K |
| 104 | C212.5.28销轴B.dwg | 71.88K |
| 105 | C212.5.29轴套B.dwg | 65.01K |
| 106 | C212.5.30A轴套C.dwg | 70.51K |
| 107 | C212.5.30B轴套D.dwg | 70.38K |
| 108 | C212.5.31轴A.dwg | 73.04K |
| 109 | C212.5.32轮C.dwg | 68.79K |
| 110 | C212.5.33轴B.dwg | 73.10K |
| 111 | C212.5.34隔套B.dwg | 63.20K |
| 112 | C212.5.35键板.dwg | 65.91K |
| 113 | C212.5.36销轴C.dwg | 75.98K |
| 114 | C212.5.37轴套E.dwg | 64.98K |
| 115 | C212.5.38隔套C.dwg | 63.97K |
| 116 | C212.5.39销轴D.dwg | 77.04K |
| 117 | C212.5.40轴套F.dwg | 67.29K |
| 118 | C212.5.41销轴E.dwg | 71.82K |
| 119 | C212.5.42衬板.dwg | 72.13K |
| 120 | C212.5.43拖链托盘.dwg | 64.16K |
| 121 | C212.5.44被动车轮轴.dwg | 78.45K |
| 122 | C212.5.45定位板.dwg | 66.89K |
| 123 | C212.5.46轴承挡盖C.dwg | 71.63K |
| 124 | C212.5.47无缘车轮（被动）.dwg | 66.38K |
| 125 | C212.5.48有缘车轮（被动）.dwg | 77.17K |
| 126 | C212.5.49马达座调整垫片.dwg | 66.57K |
| 127 | C212.5.50沉头螺钉.dwg | 66.47K |
| 128 | C212.5.51衬垫A.dwg | 71.07K |
| 129 | C212.5.52衬垫B.dwg | 71.19K |
| 130 | C212.5.53衬垫C.dwg | 71.29K |
| 131 | C212.5.54压板.dwg | 66.29K |
| 132 | C212.5.55车轮支架.dwg | 90.08K |
| 133 | C212.5.56轴承挡盖D.dwg | 75.92K |
| 134 | C212.5.57定位环.dwg | 65.38K |
| 135 | C212.5.58分油器支架.dwg | 70.45K |
| 136 | C212.5.59分油器Ⅱ.dwg | 89.31K |
| 137 | C212.5.60管夹A.dwg | 80.21K |
| 138 | C212.5.61管夹B.dwg | 81.74K |
| 139 | C212.5.62管夹C.dwg | 81.89K |
| 140 | C212.5.63铁道碰头.dwg | 63.48K |
