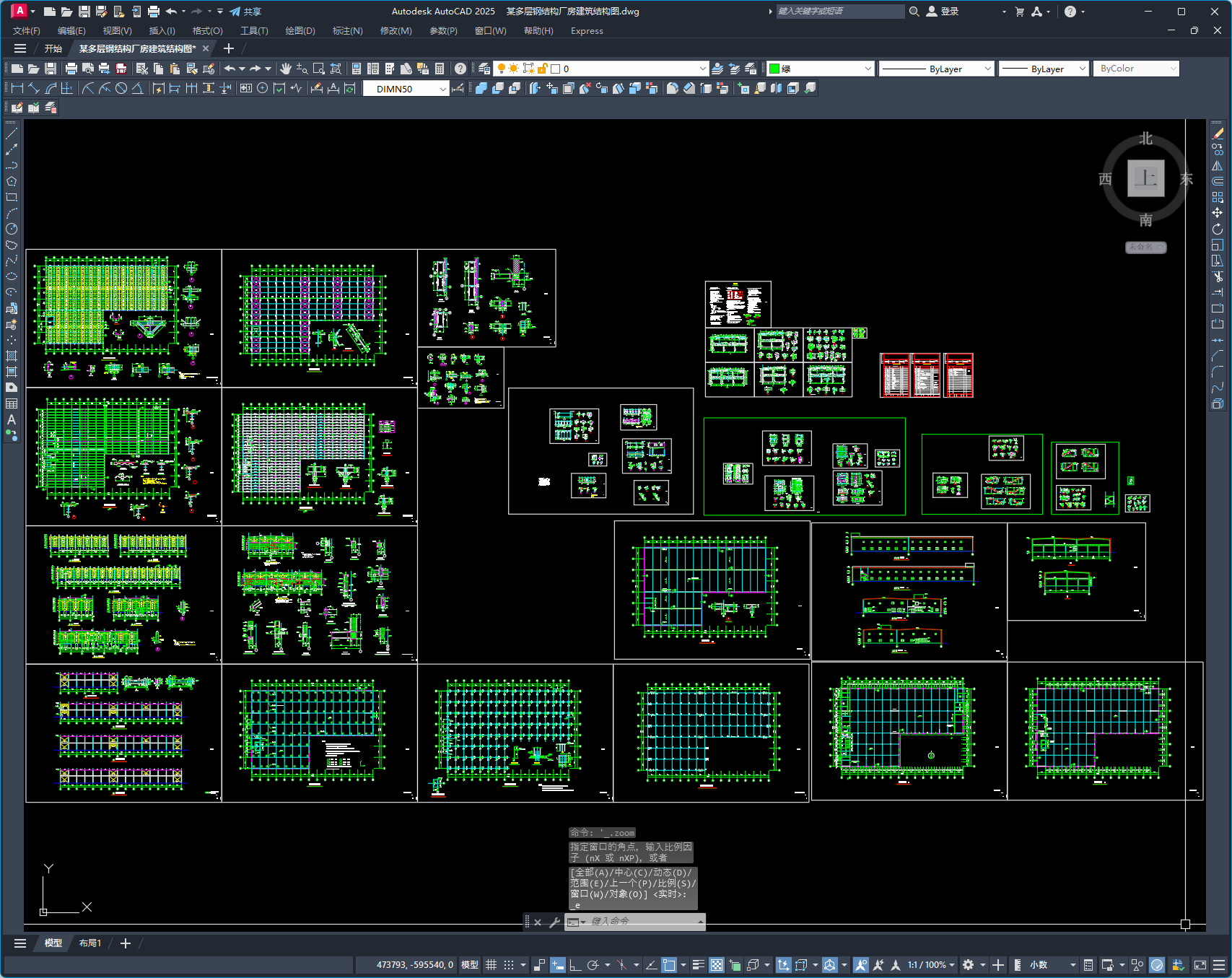

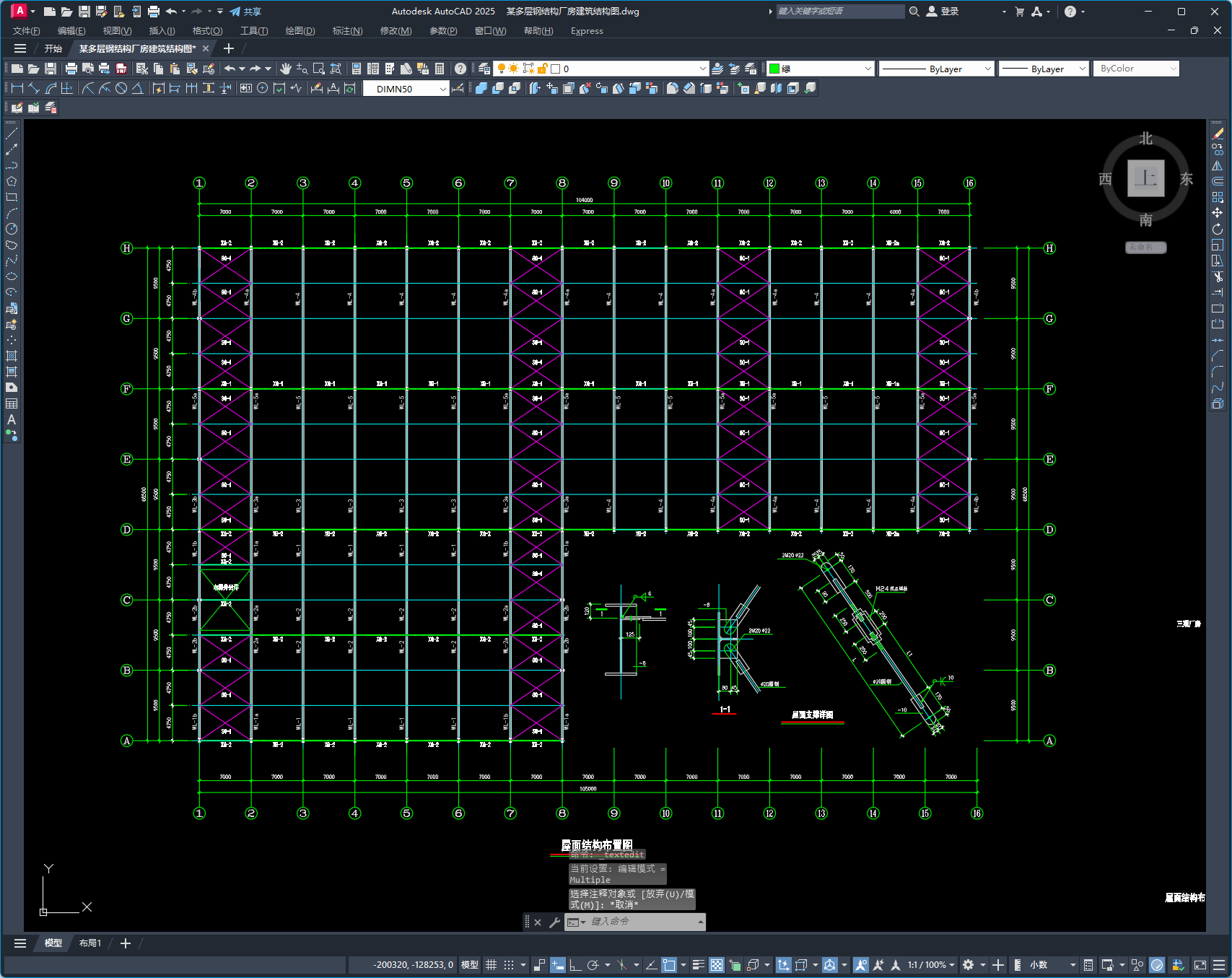

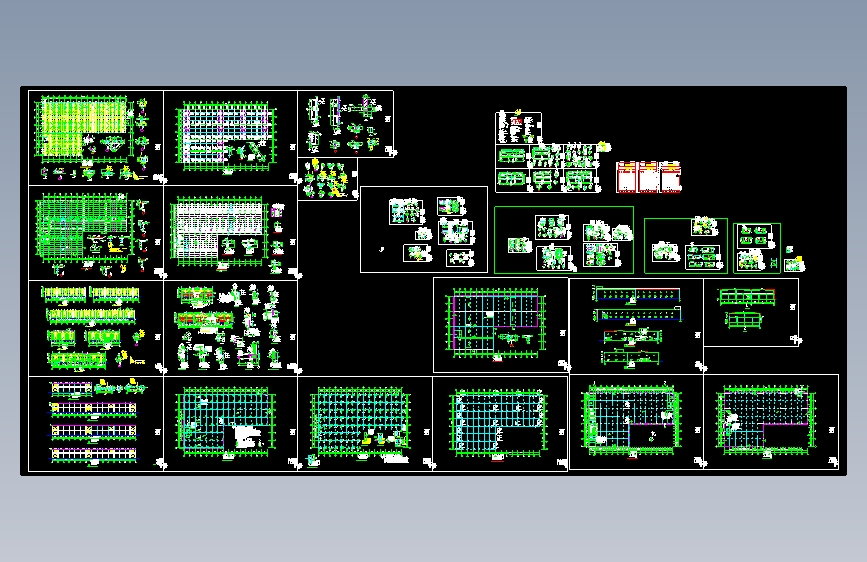

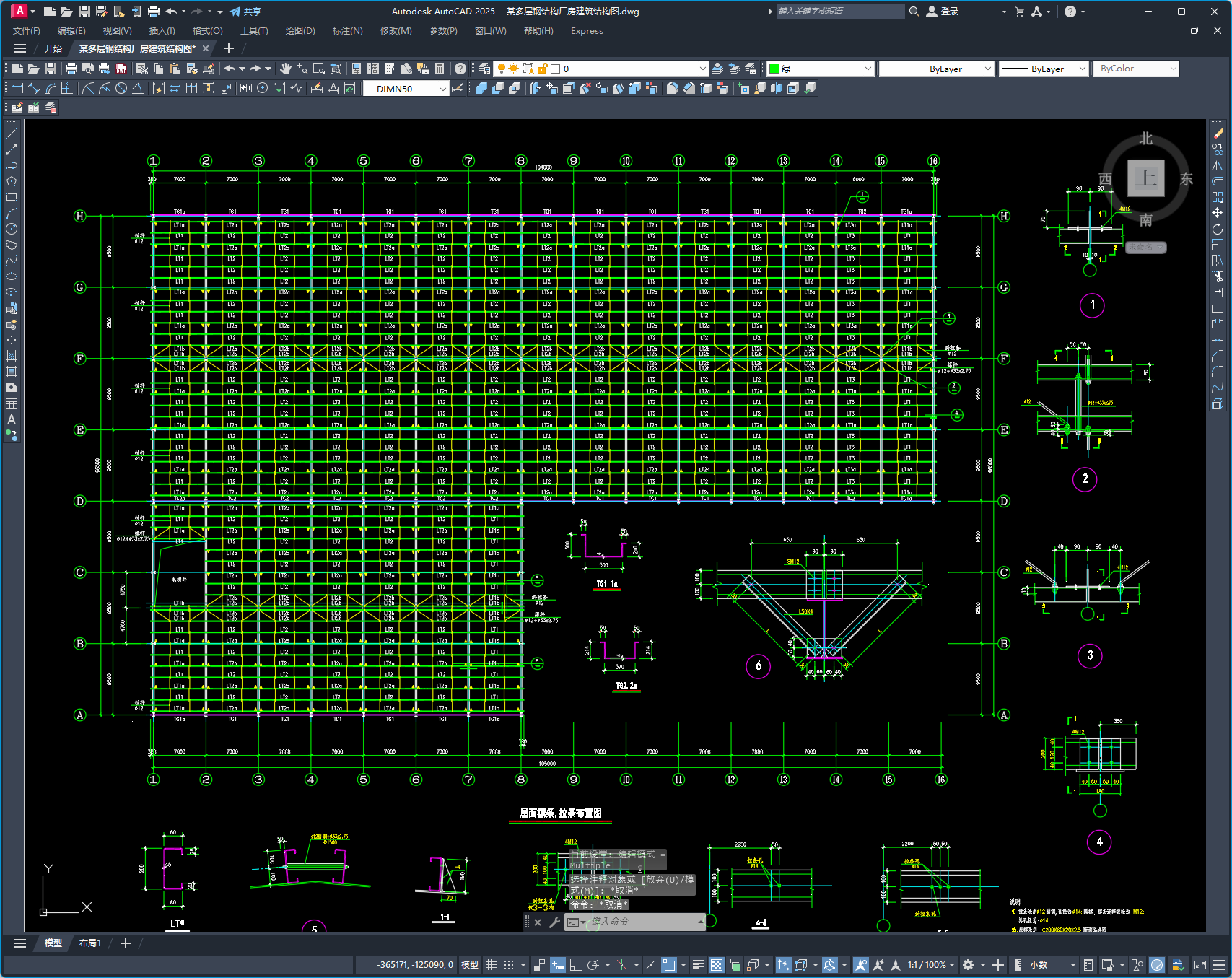

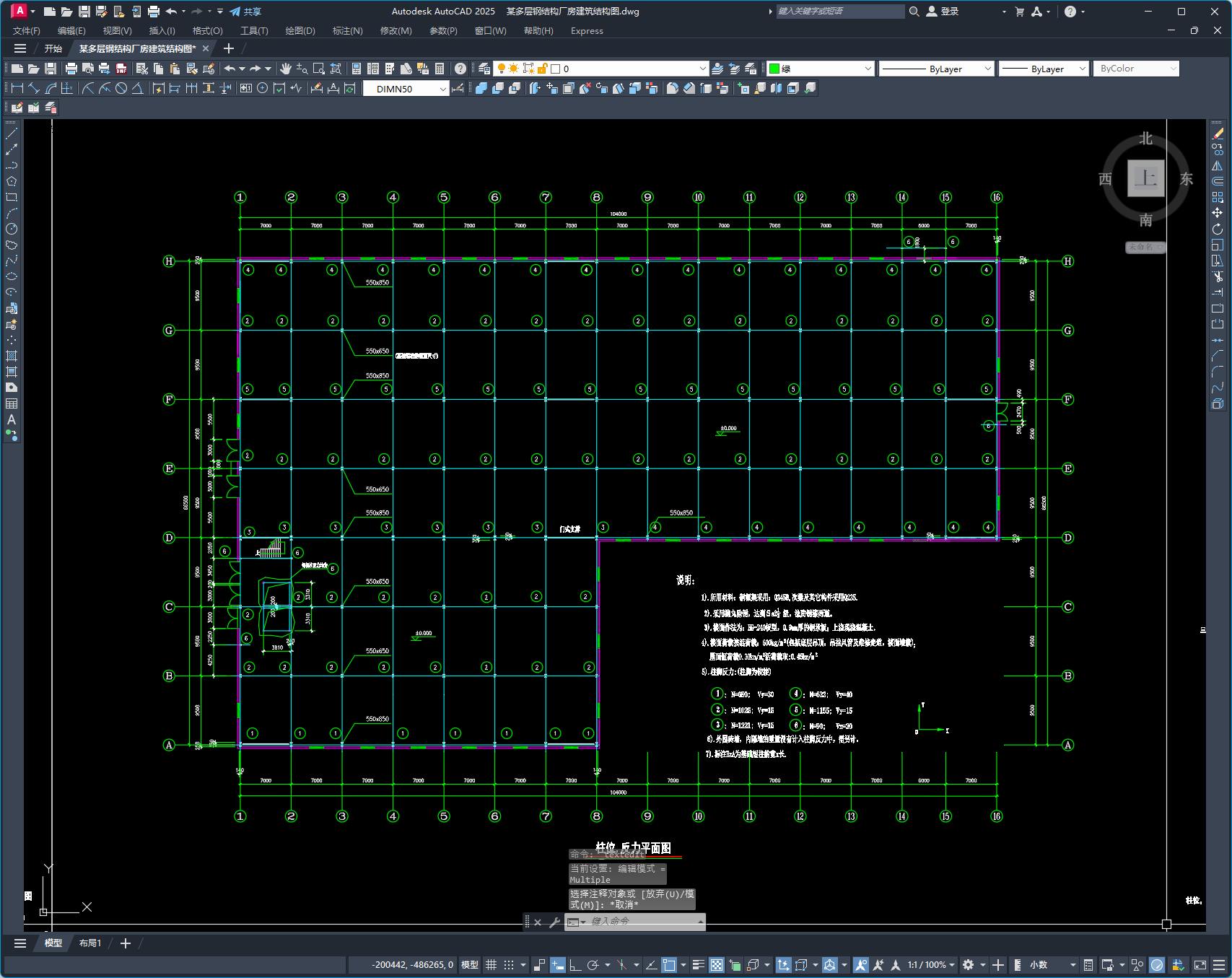

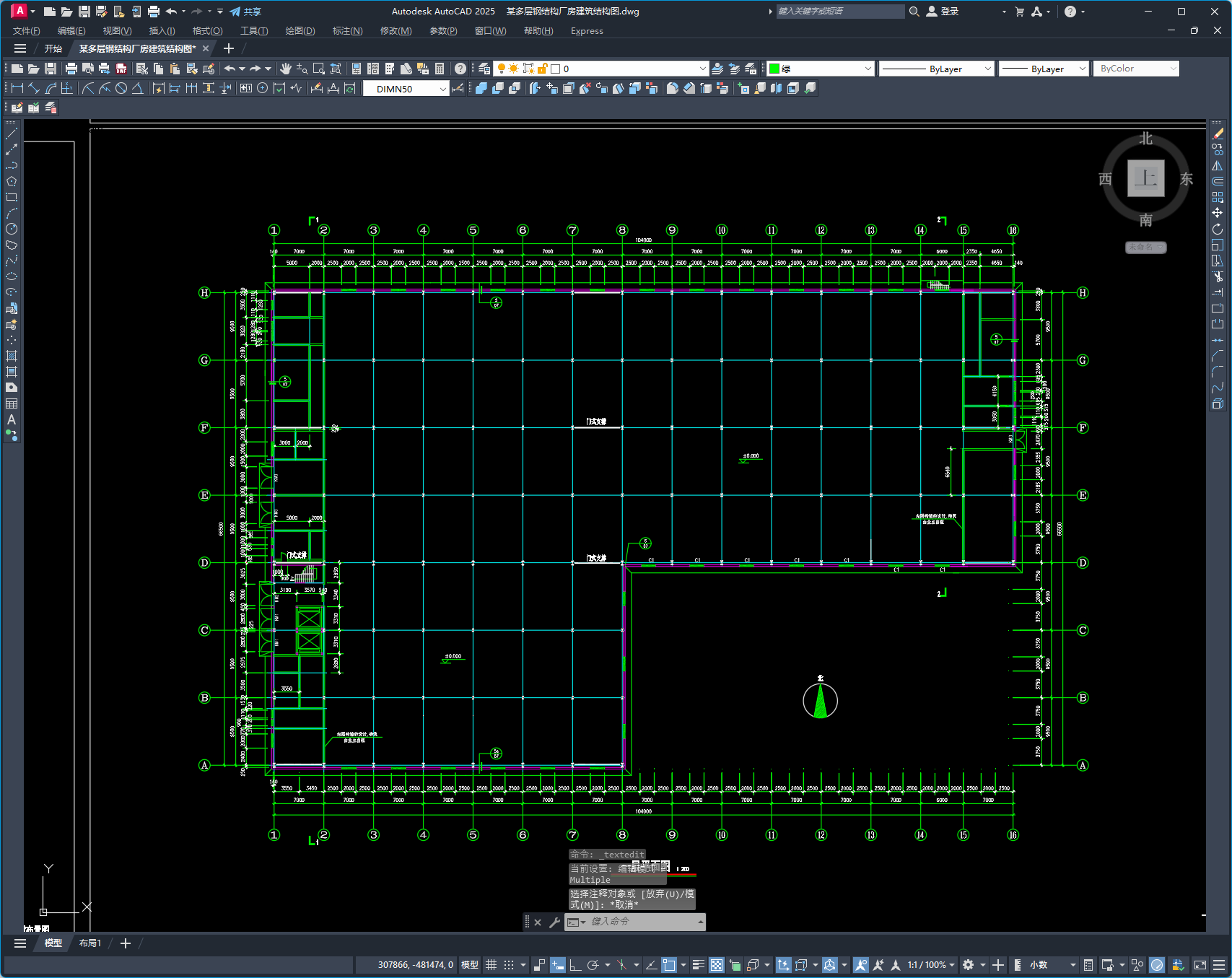

本次设计为：某多层钢结构厂房建筑结构图 1. 钢柱，钢梁采用焊接H型钢，屋面梁，楼面主梁与柱刚接，柱脚铰接。 2. 屋面梁,柱间设横向水平支撑;檩条，墙梁采用冷弯C型钢。 3. 二层钢结构，楼面作法为楼承板上浇混凝土。 4. 柱脚锚栓孔比锚栓直径大12mm,以利安装调整. 图纸包括： 设计说明、屋面檩条及拉条布置图、屋面结构布置图、二层楼板配筋图、二层楼面梁布置图、墙梁布置图、山墙墙梁布置图及外墙板连接图、立面结构图及系杆详图、柱位反力平面图、锚栓平面布置图、柱位支撑布置图、一层平面图、二层平面图、屋面平面图、立面图、雨篷结构详图、墙梁连接详图、锚栓平面布置图及结构
某多层钢结构厂房建筑结构图
图纸描述
本次设计为：某多层钢结构厂房建筑结构图 1. 钢柱，钢梁采用焊接H型钢，屋面梁，楼面主梁与柱刚接，柱脚铰接。 2. 屋面梁,柱间设横向水平支撑;檩条，墙梁采用冷弯C型钢。 3. 二层钢结构，楼面作法为楼承板上浇混凝土。 4. 柱脚锚栓孔比锚栓直径大12mm,以利安装调整. 图纸包括： 设计说明、屋面檩条及拉条布置图、屋面结构布置图、二层楼板配筋图、二层楼面梁布置图、墙梁布置图、山墙墙梁布置图及外墙板连接图、立面结构图及系杆详图、柱位反力平面图、锚栓平面布置图、柱位支撑布置图、一层平面图、二层平面图、屋面平面图、立面图、雨篷结构详图、墙梁连接详图、锚栓平面布置图及结构
下载需要95金币
立即下载 收藏
图纸信息
作者
心如止水
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某多层钢结构厂房建筑结构图.dwg | 7.43M |
