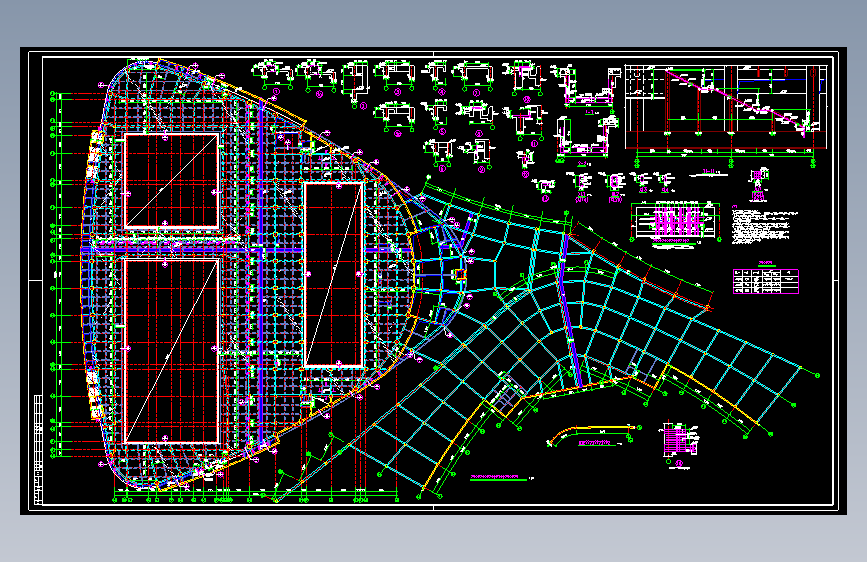

本工程为游泳击剑馆，主要屋面标高详屋盖铝合金结构施工图。工程主体采用全现浇的钢筋混凝土框架结构体系，框架的抗震等级为二级。屋盖采用铝合金球面单层网壳结构体系。本工程建筑结构的安全等级为二级;地基基础设计等级为乙级；建筑桩基设计等级为乙级。4、本工程建筑的耐火等级为一级。 全套图纸共35张，包括图纸目录、主体钢筋混凝土结构设计总说明、基础图、游泳击剑馆柱配筋图、室外疏散平台柱配筋图、比赛池、热身池、儿童池柱配筋图、柱顶沿弧轴线环梁结构布置及配筋图、弧轴线框架梁模板图、看台框架斜梁及看台斜梁、钢结构、铝合金结构设计说明等。

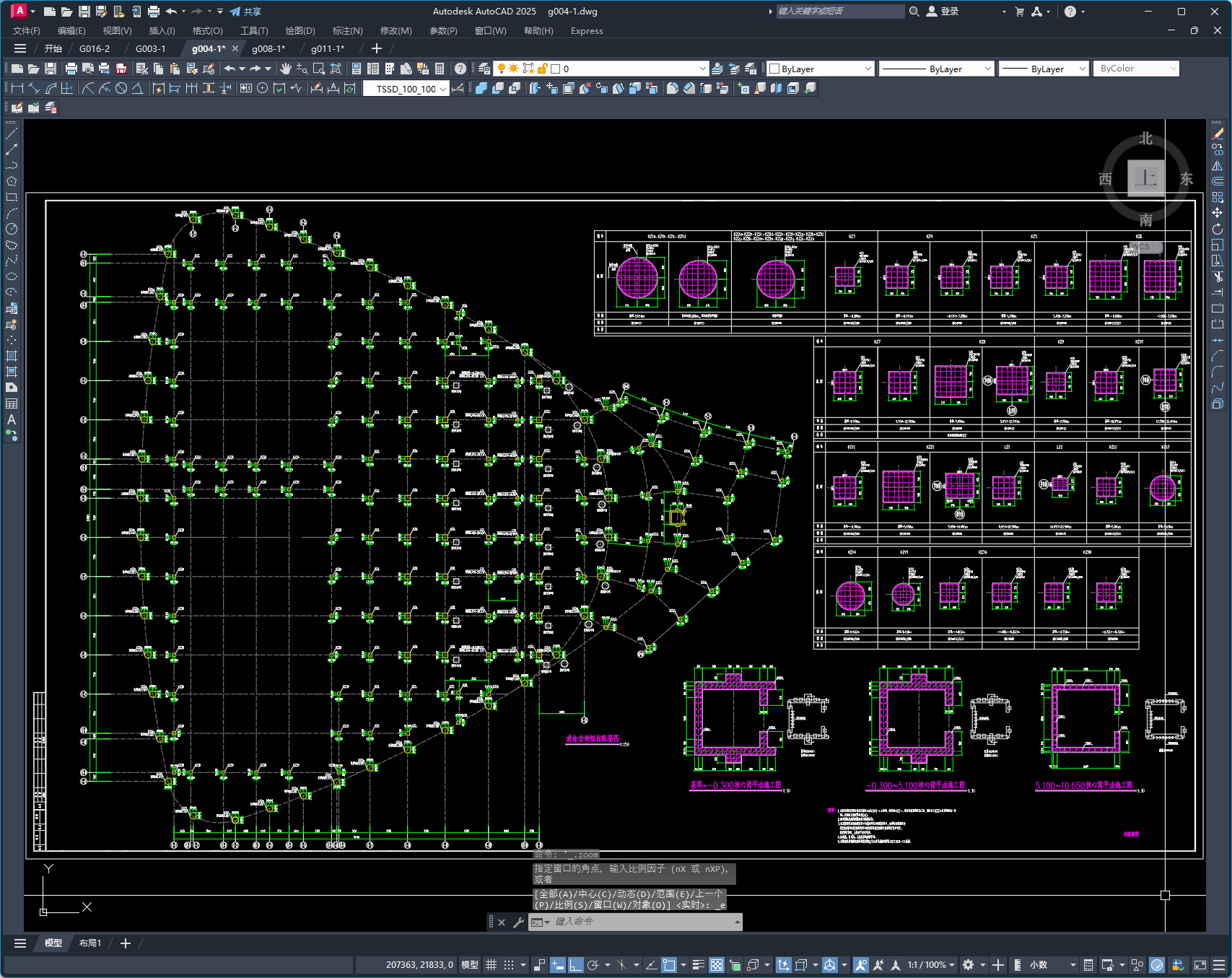

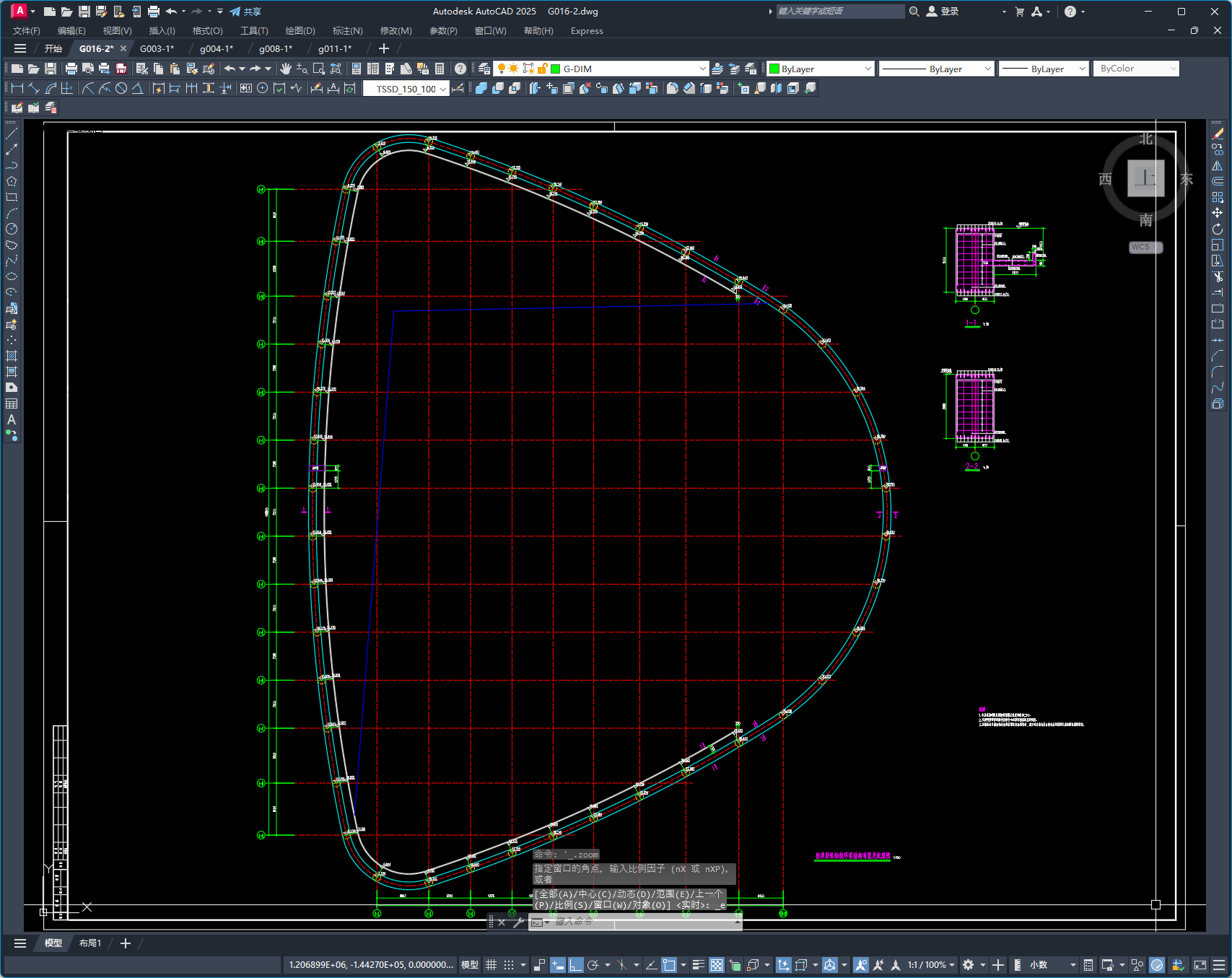

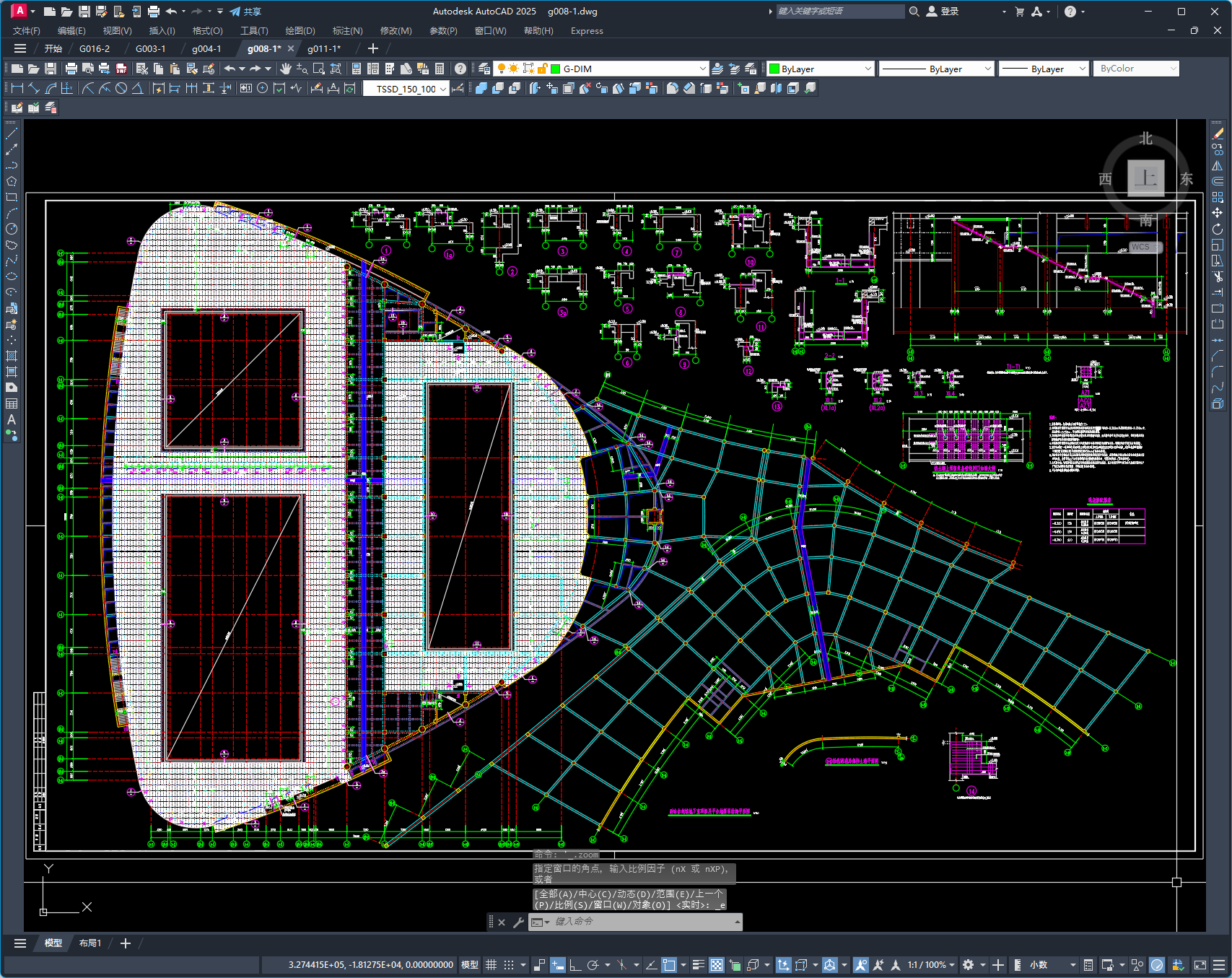

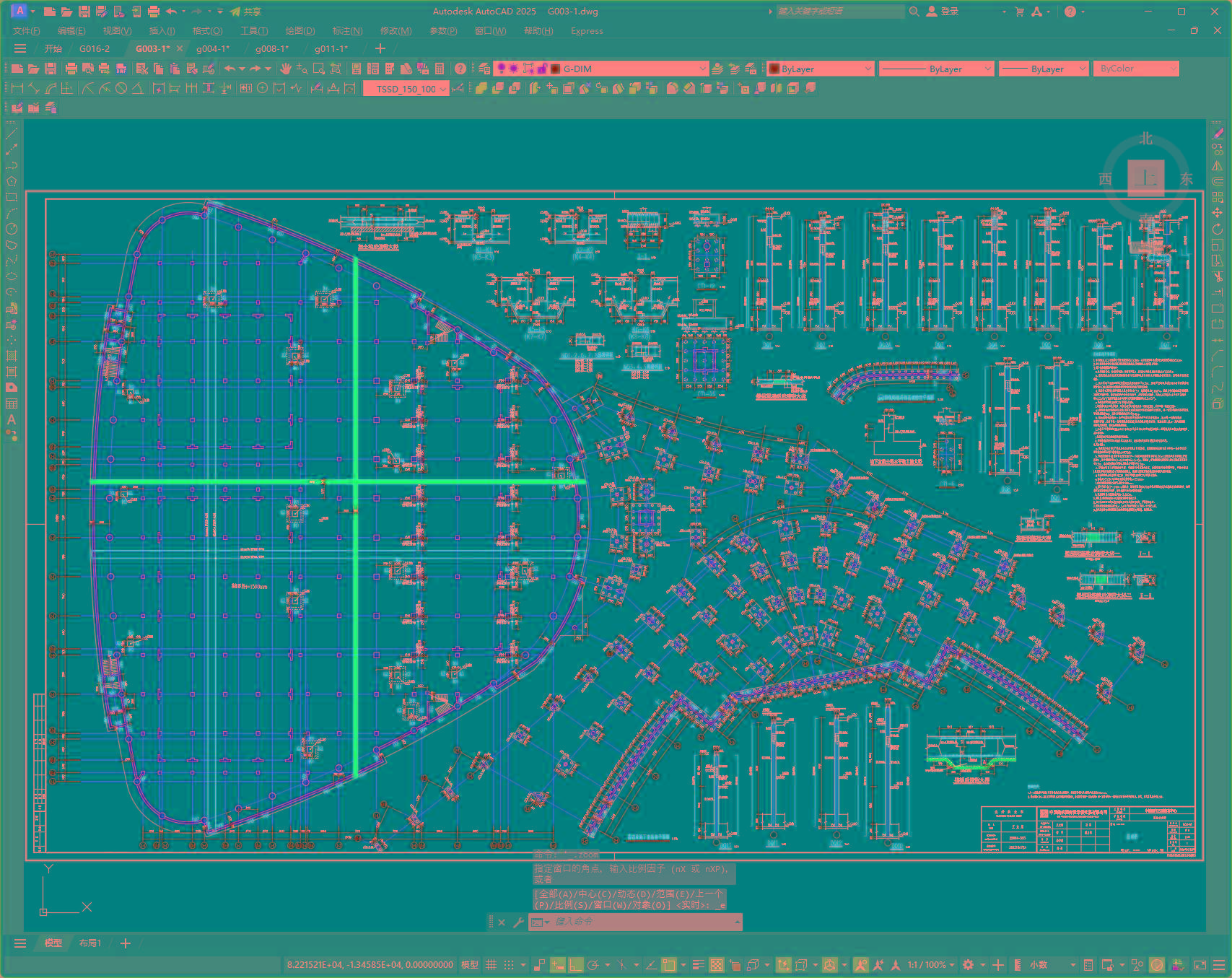

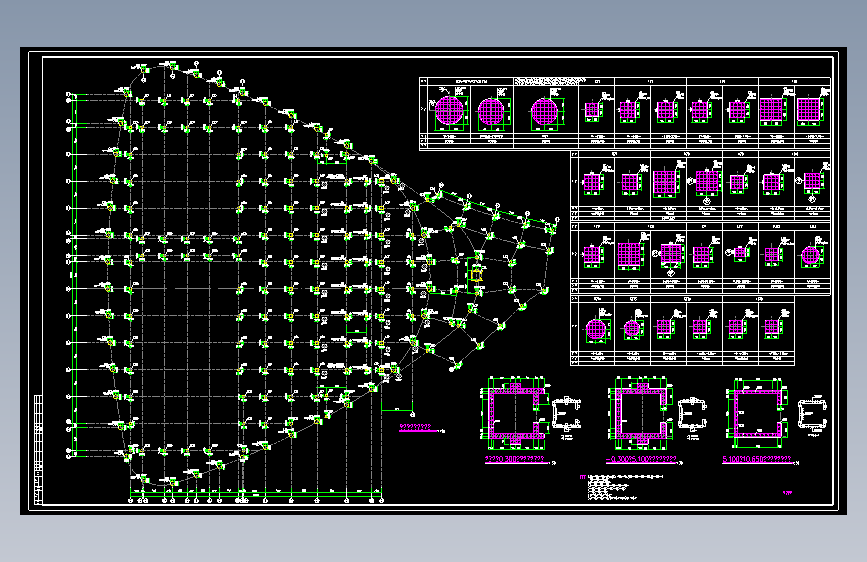

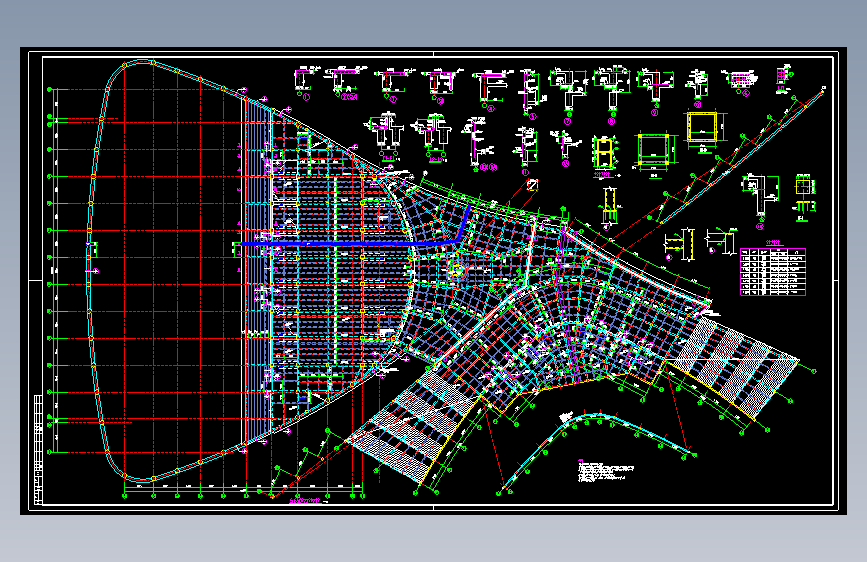

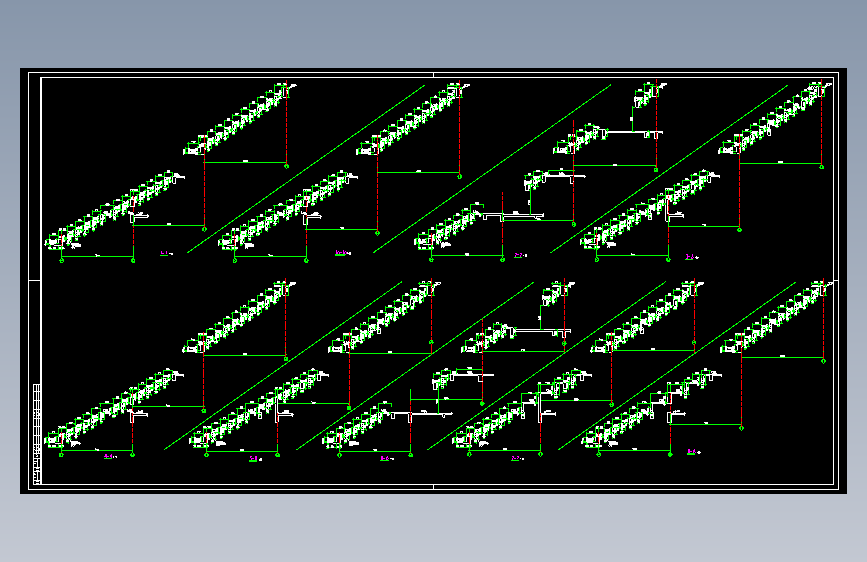

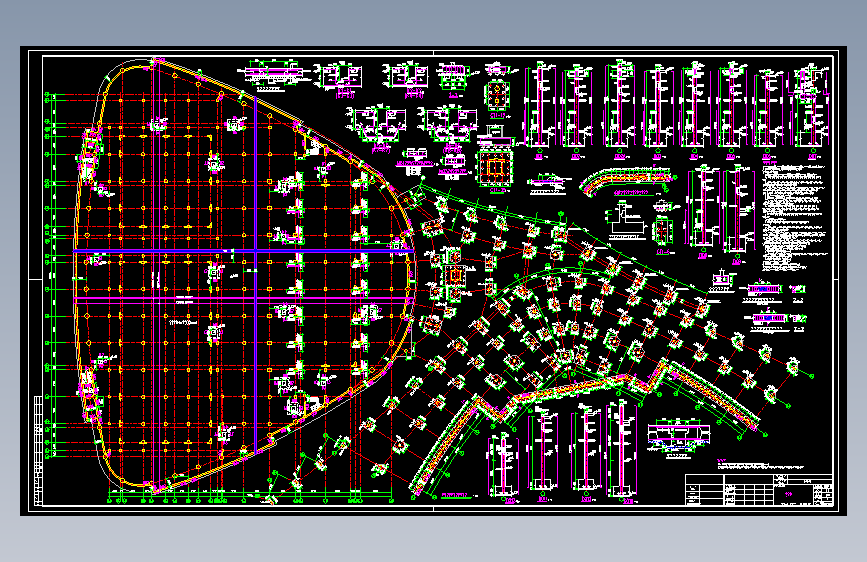

[四川]游泳击剑馆结构施工图（网壳屋盖）
图纸描述
本工程为游泳击剑馆，主要屋面标高详屋盖铝合金结构施工图。工程主体采用全现浇的钢筋混凝土框架结构体系，框架的抗震等级为二级。屋盖采用铝合金球面单层网壳结构体系。本工程建筑结构的安全等级为二级;地基基础设计等级为乙级；建筑桩基设计等级为乙级。4、本工程建筑的耐火等级为一级。 全套图纸共35张，包括图纸目录、主体钢筋混凝土结构设计总说明、基础图、游泳击剑馆柱配筋图、室外疏散平台柱配筋图、比赛池、热身池、儿童池柱配筋图、柱顶沿弧轴线环梁结构布置及配筋图、弧轴线框架梁模板图、看台框架斜梁及看台斜梁、钢结构、铝合金结构设计说明等。
下载需要200金币
立即下载 收藏
图纸信息
作者
BreezyDreamer
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  G001-6.dwg | 60.97K |
| 2 | g001-补.dwg | 326.01K |
| 3 | g002-1.dwg | 107.40K |
| 4 | G003-1.dwg | 853.50K |
| 5 | g004-1.dwg | 1.07M |
| 6 | g005-1.dwg | 332.31K |
| 7 | g006-1.dwg | 616.49K |
| 8 | g007-1.dwg | 691.51K |
| 9 | g008-1.dwg | 992.19K |
| 10 | G009-1.dwg | 592.50K |
| 11 | G010-1.dwg | 829.47K |
| 12 | g011-1.dwg | 503.95K |
| 13 | G012-1.dwg | 359.51K |
| 14 | g013-1.dwg | 297.93K |
| 15 | g014-1.dwg | 311.88K |
| 16 | g015-1.dwg | 207.56K |
| 17 | G016-2.dwg | 115.80K |
| 18 | g017-1.dwg | 1.03M |
| 19 | g018-1.dwg | 526.37K |
| 20 | g019-1.dwg | 282.35K |
| 21 | g020-1.dwg | 207.93K |
| 22 | g021-1.dwg | 162.16K |
| 23 | g022.dwg | 119.54K |
| 24 | g023.dwg | 130.81K |
| 25 | g024.dwg | 248.95K |
| 26 | g025.dwg | 161.62K |
| 27 | g026.dwg | 200.34K |
| 28 | g027.dwg | 197.60K |
| 29 | g028.dwg | 393.41K |
| 30 | g029-1.dwg | 112.11K |
| 31 | g030-1.dwg | 259.35K |
| 32 | G031-1.dwg | 124.83K |
| 33 | g032-1.dwg | 84.50K |
| 34 | g033-1.dwg | 211.65K |
| 35 | g034-1.dwg | 233.66K |
| 36 | gd02.dwg | 81.22K |
| 37 | GD04.dwg | 150.81K |
| 38 | GD05.dwg | 57.55K |
| 39 | GD06.dwg | 31.67K |
| 40 | gd1.dwg | 58.28K |
| 41 | gd3.dwg | 55.20K |
