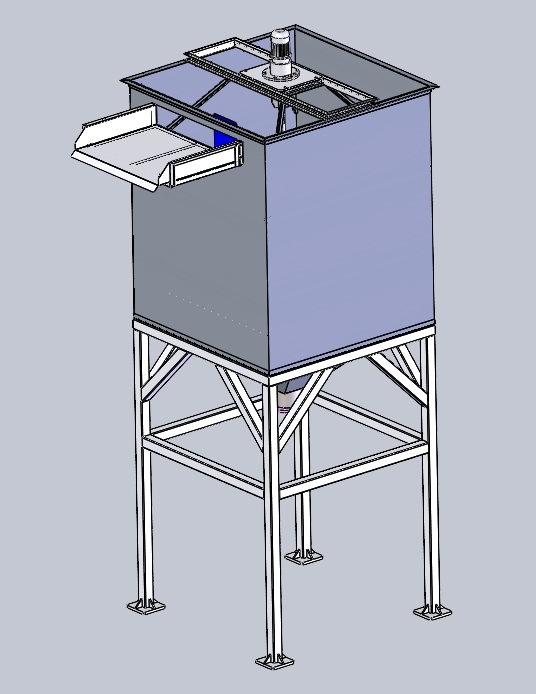

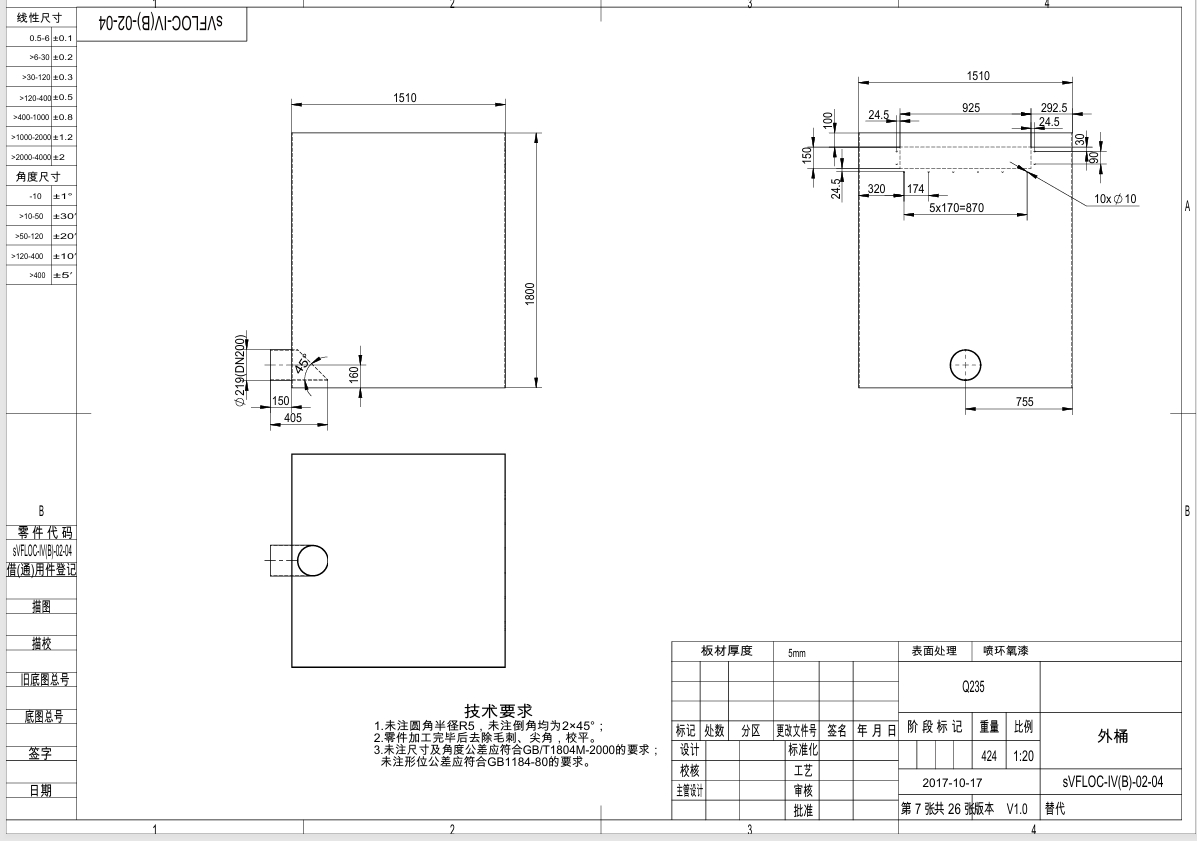

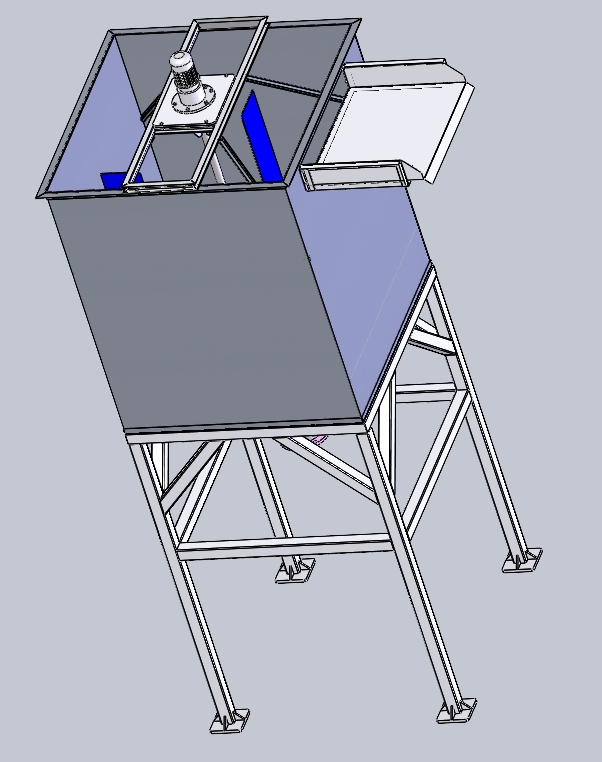

单絮凝槽设备
图纸描述
单絮凝槽是一种用于水处理中的设备，主要用于混合和絮凝处理原水。该设备通过加入絮凝剂，使水中的悬浮颗粒聚集形成较大颗粒，便于后续沉淀和过滤处理。其结构设计简洁，操作维护方便，是水处理系统中重要的预处理设备之一。
下载需要200金币
立即下载 收藏
图纸信息
图纸ID ：418072
文件大小：15.08M
所需金币：200
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：pdf,slddrw,sldprt,sldasm
软件版本：SOLIDWORKS 2017
作者
自动小达人
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

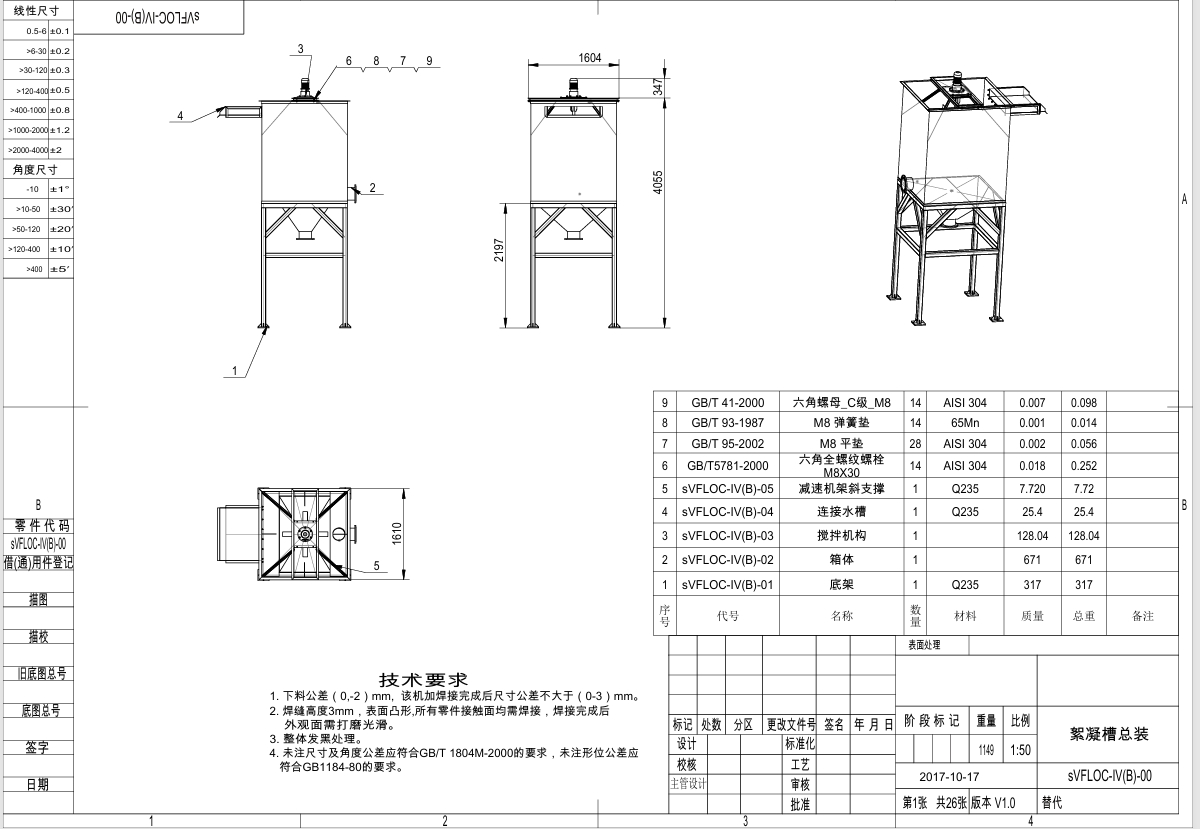

| 1 |  絮凝槽外形尺寸.PDF | 98.86K |
| 2 |  絮凝槽外形尺寸.SLDDRW | 249.43K |
| 3 |  六角螺栓M8X40.SLDPRT | 83.68K |
| 4 | 减速机架斜支撑.SLDPRT | 375.70K |
| 5 | 外桶.SLDPRT | 168.70K |

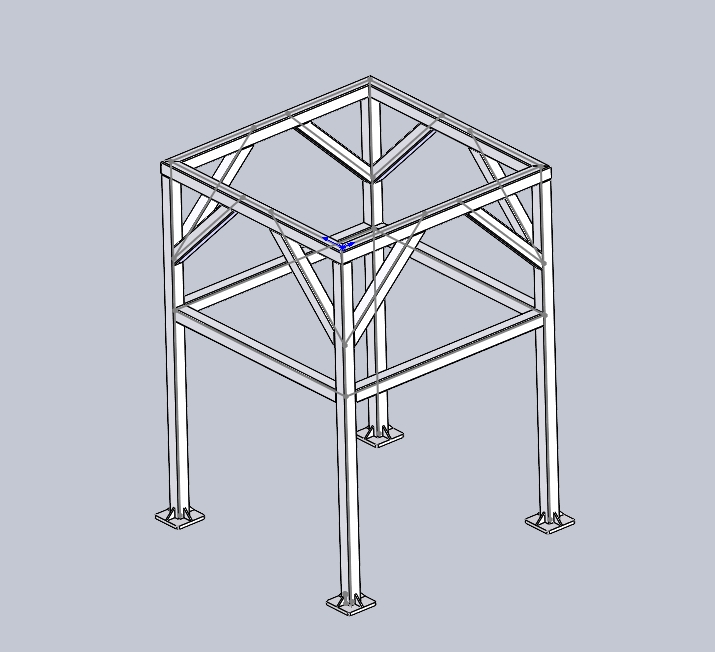

| 6 | 底架.SLDPRT | 3.09M |
| 7 | 底部导泥板-入口.SLDPRT | 63.57K |
| 8 | 底部导泥板.SLDPRT | 51.01K |

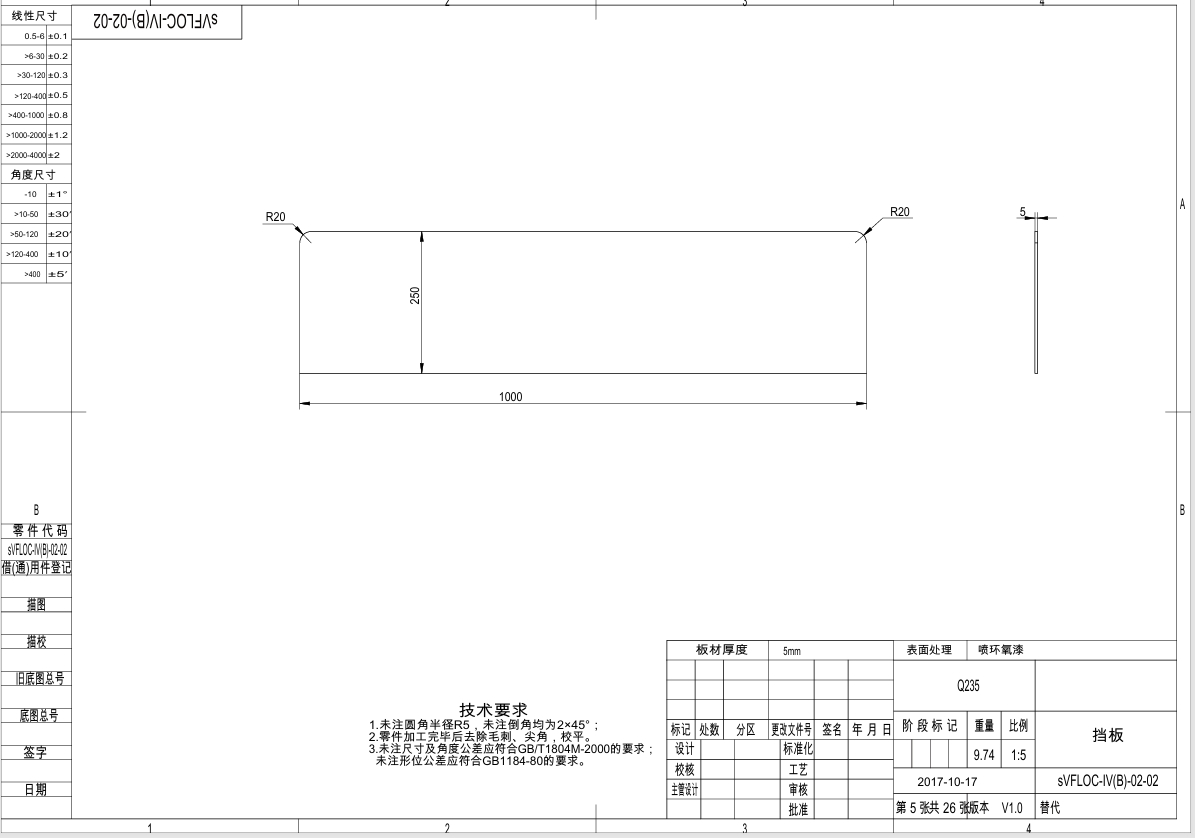

| 9 | 挡板.SLDPRT | 63.88K |
| 10 | 排污管.SLDPRT | 95.92K |
| 11 | 搅拌叶-加长段.SLDPRT | 92.14K |
| 12 | 搅拌叶片-折叶30°.SLDPRT | 246.37K |
| 13 | 搅拌叶片-直叶90°.SLDPRT | 195.99K |
| 14 | 搅拌机构-防晃座.sldprt | 83.84K |

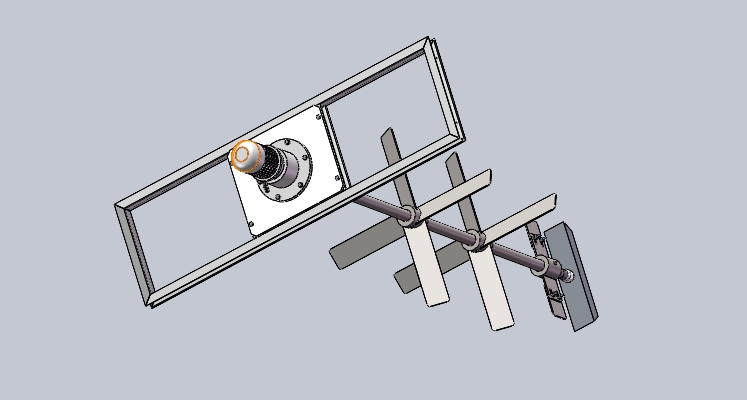

| 15 |  搅拌机构.SLDASM | 589.59K |
| 16 | 搅拌机构安装架.SLDPRT | 345.51K |
| 17 | 搅拌电机-法兰限位板.SLDPRT | 78.39K |

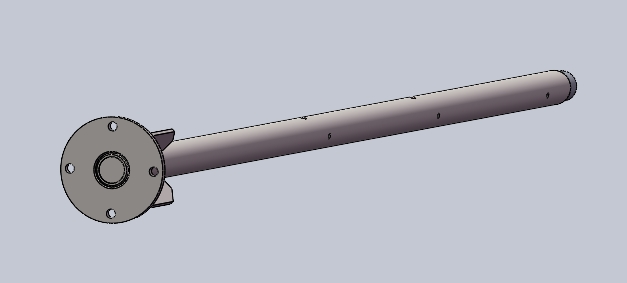

| 18 | 搅拌轴-焊接.SLDASM | 127.05K |
| 19 | 搅拌轴.SLDPRT | 102.75K |
| 20 | 搅拌轴连接器-加强角板.SLDPRT | 49.66K |
| 21 | 搅拌轴连接器-盘.SLDPRT | 109.45K |
| 22 | 搅拌轴防晃支架.SLDPRT | 158.74K |
| 23 | 桶边.SLDPRT | 205.15K |
| 24 | 电机固定板.sldprt | 141.30K |

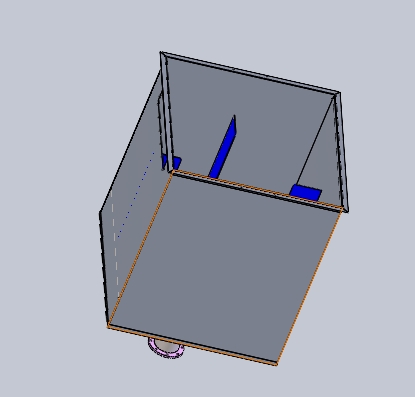

| 25 | 箱体.SLDASM | 207.93K |
| 26 | 箱体底框.SLDPRT | 136.06K |
| 27 | 箱体锥底.SLDPRT | 114.92K |

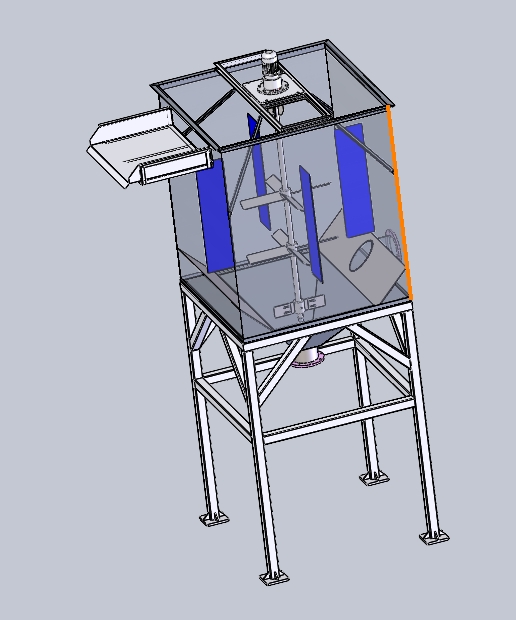

| 28 | 絮凝槽总装.SLDASM | 796.94K |
| 29 | 联轴器.SLDPRT | 153.99K |
| 30 | 轴尾.SLDPRT | 93.82K |
| 31 | 连接水槽.SLDPRT | 716.63K |
| 32 | 搅拌电机-xld2_2-4-11.sldprt | 454.39K |
| 33 | 法兰DN200（0.6MPa）.SLDPRT | 98.15K |
| 34 | GB／T41-2000[六角螺母C级M10].sldprt | 80.14K |
| 35 | GB／T5781-2000[六角头螺栓全螺纹C级M10×35].sldprt | 99.44K |
| 36 | GB／T5781-2000[六角头螺栓全螺纹C级M10×45].sldprt | 95.46K |
| 37 | GB／T5781-2000[六角头螺栓全螺纹C级M8×30].sldprt | 89.28K |
| 38 | GB／T5781-2000[六角头螺栓全螺纹C级M8×40].sldprt | 90.19K |
| 39 | GB／T93-1987[标准型弹性垫圈装配10].sldprt | 76.52K |
| 40 | GB／T95-2002[平垫圈C级10].sldprt | 52.11K |
| 41 | M8x30螺栓组件.SLDPRT | 119.00K |
| 42 | M8平垫.SLDPRT | 64.82K |
| 43 | M8弹簧垫.SLDPRT | 58.65K |
| 44 | 六角全螺纹螺栓M8X30.SLDPRT | 104.98K |
| 45 | 六角螺栓组M10x35配1平1弹.SLDASM | 131.24K |
| 46 | 六角螺栓组M10x45配2平1弹1母.SLDASM | 161.42K |
| 47 | 六角螺栓组M8x30配1平1弹.SLDASM | 124.15K |
| 48 | 六角螺栓组M8x30配1平1弹1母.SLDASM | 260.73K |
| 49 | 六角螺栓组件M10x35.SLDPRT | 143.02K |
| 50 | 六角螺栓组件M10x45.SLDPRT | 163.64K |
| 51 | 六角螺栓组件M8x30间隙10mm.SLDPRT | 137.89K |
| 52 | 六角螺栓组件M8x30间隙17mm.SLDPRT | 124.49K |
| 53 | 六角螺母_C级_M8.sldprt | 85.82K |
| 54 | 十字槽沉头螺钉_M10X20_H.sldprt | 87.11K |
| 55 | 外六角螺栓组M8x30配2平1弹1母.SLDASM | 114.97K |
| 56 | 平面图.SLDDRW | 2.45M |
| 57 |  零件明细表（BOM）.xlsx | 12.81K |
| 58 | 平面图.PDF | 532.31K |
| 59 | 零件明细表（BOM）.pdf | 197.00K |
