双工位水平交替供料机构
图纸描述

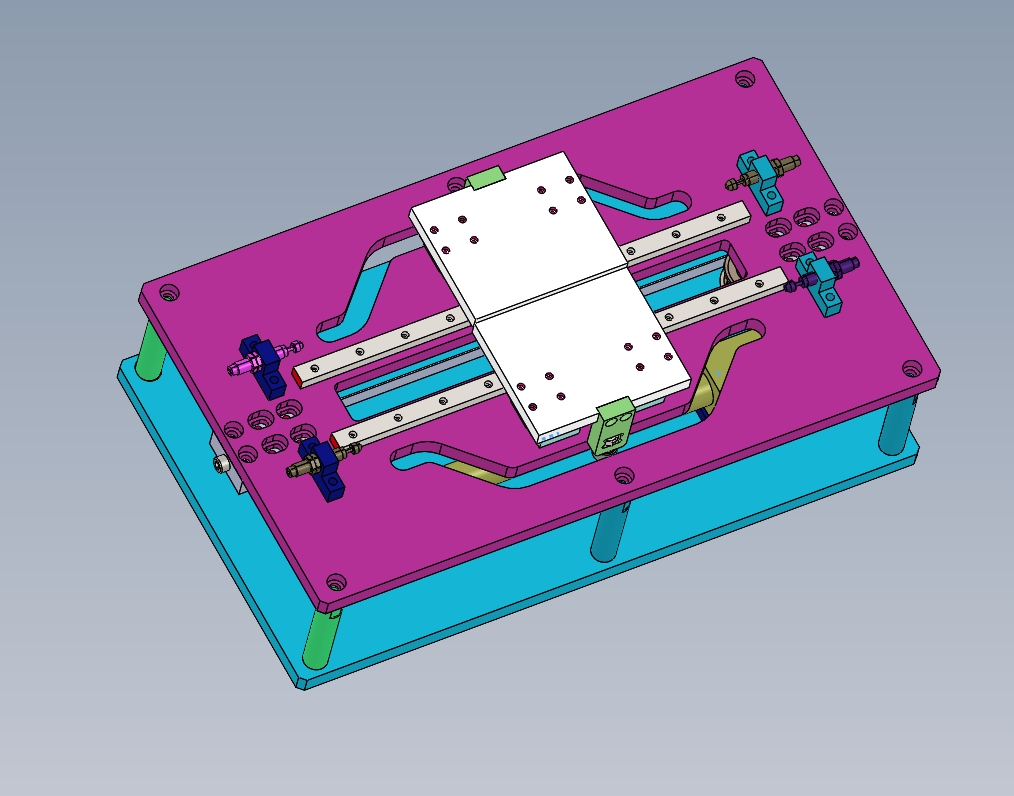

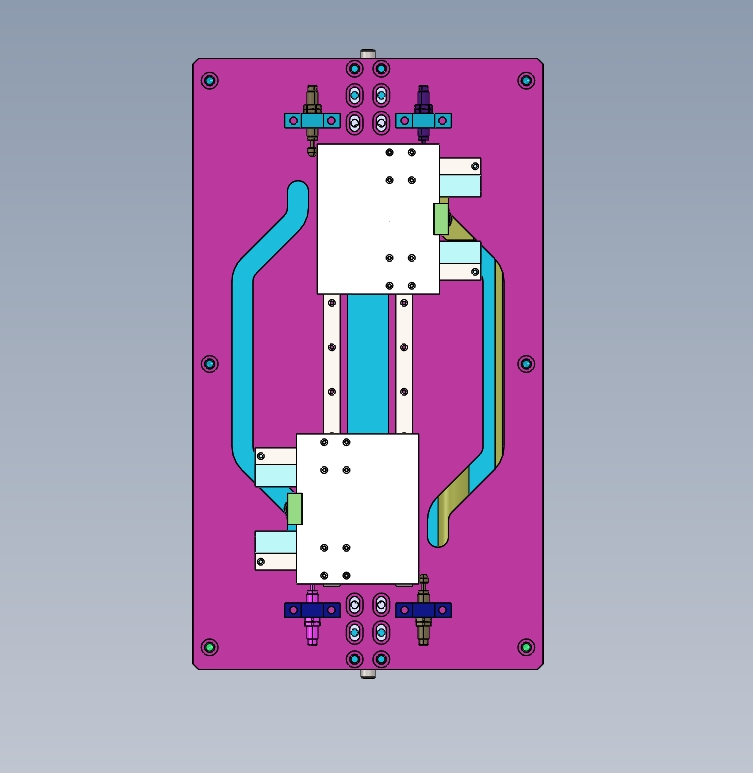

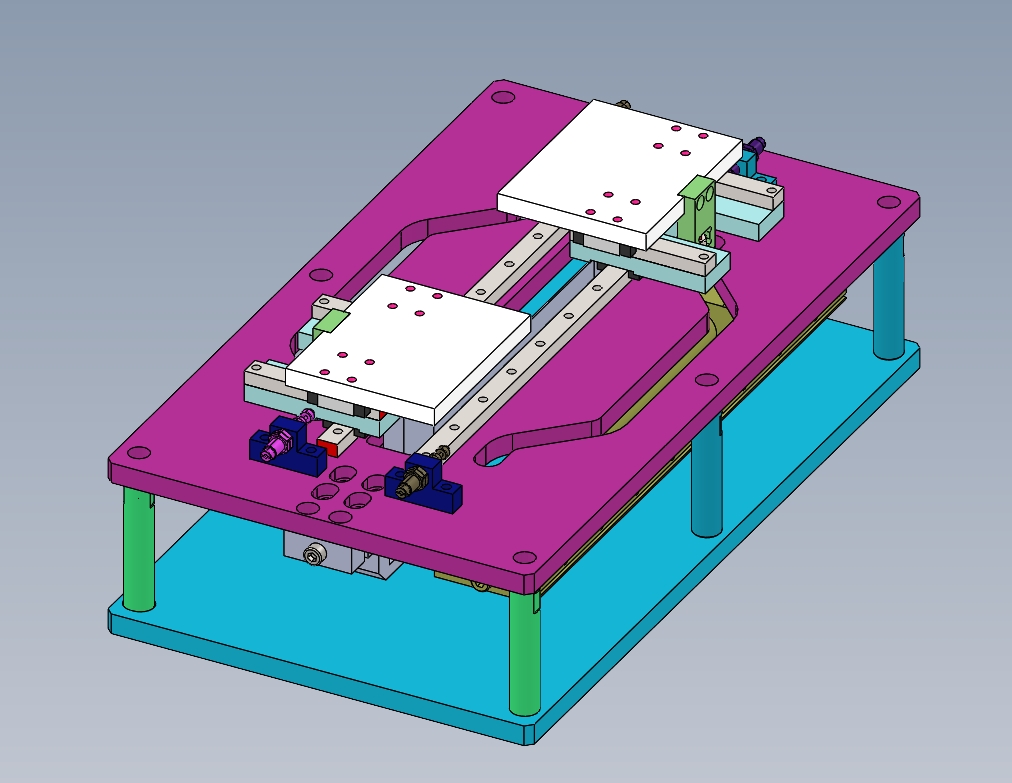

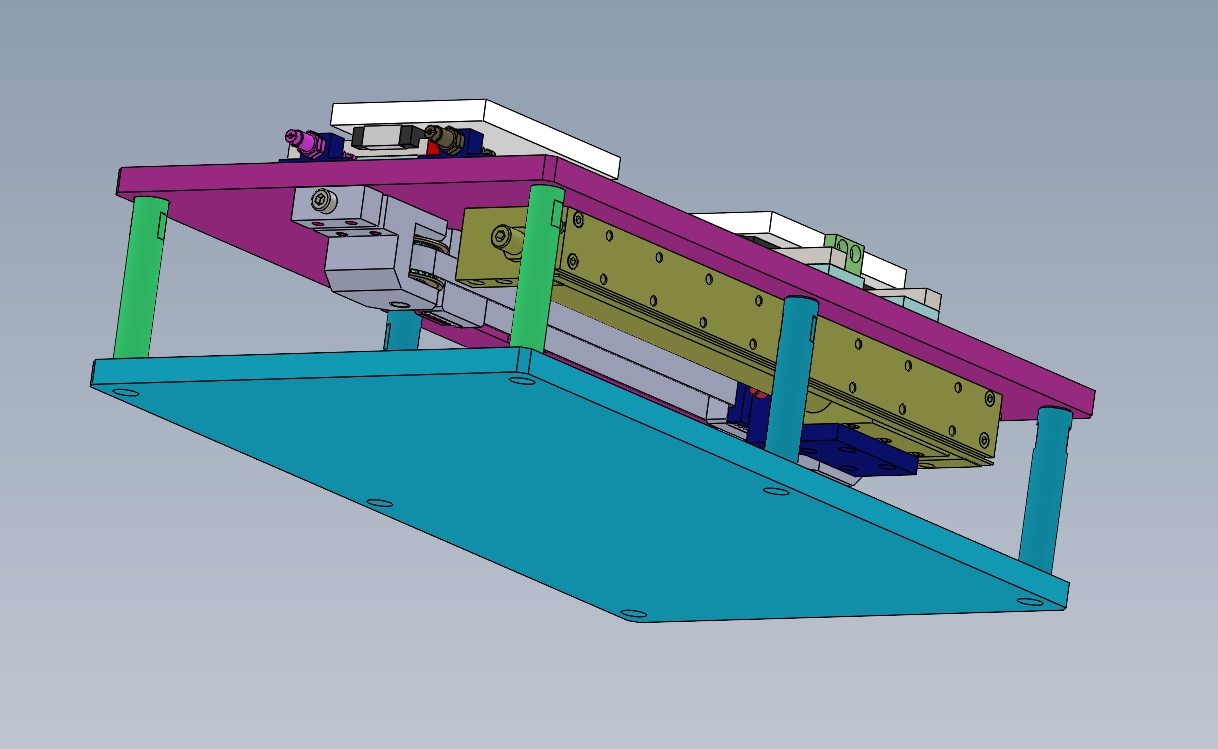

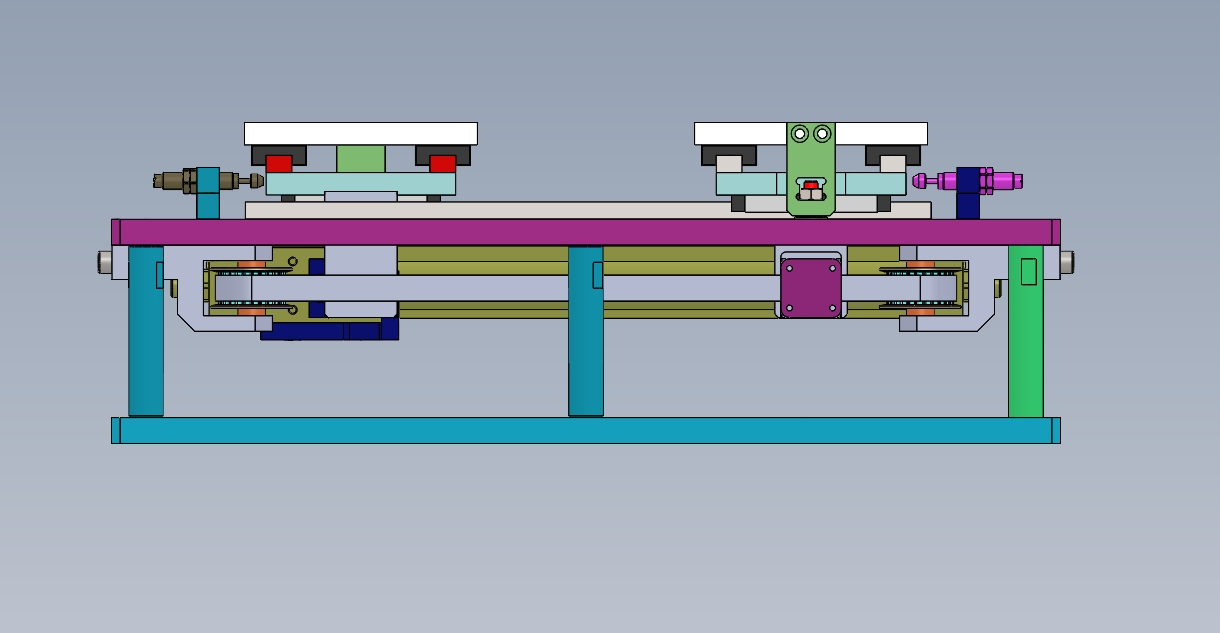

本机构用于自动化设备的上料工位，其可以用一个气缸实现两个上料工位的交替供料，且上料位置固定不变。而且上料交替动作由凸轮槽板控制，替换凸轮槽板可得到不同的动作距离。 上料动力源也可方便的由气缸替换成电机。
下载需要200金币
立即下载 收藏
图纸信息
作者
钣金仔
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  -MGN滑块.SLDPRT | 127.19K |
| 2 | -spjt-04-02送料台x向MGN15C导轨.SLDPRT | 129.37K |
| 3 |  .双工位水平交替供料机构.SLDASM | 1.01M |
| 4 | ACA1007-2.SLDPRT | 164.61K |
| 5 | F-M8X125F浮动接头.SLDPRT | 170.79K |
| 6 | RMH25X300SCMSH030_2.SLDPRT | 292.90K |
| 7 | spjt-01凸轮槽板.SLDPRT | 268.60K |
| 8 | spjt-02同步带模组5M-.SLDASM | 514.70K |
| 9 | spjt-03MGN15C导轨-.SLDPRT | 137.52K |
| 10 | spjt-04-01送料台底板.SLDPRT | 113.95K |
| 11 | spjt-04-03送料台滑板.SLDPRT | 92.11K |
| 12 | spjt-04送料台部件-.SLDASM | 246.90K |
| 13 | spjt-05.SLDPRT | 77.96K |
| 14 | spjt-06同步带齿板-5M-25.SLDPRT | 203.38K |
| 15 | spjt-07.SLDPRT | 107.40K |
| 16 | spjt-08.SLDPRT | 78.77K |
| 17 | spjt-09.SLDPRT | 112.63K |
| 18 | spjt-10.SLDPRT | 100.14K |
| 19 | spjt-11.SLDPRT | 74.71K |
| 20 | spjt-12.SLDPRT | 94.39K |
| 21 | spjt-13光杆.SLDPRT | 113.34K |
| 22 | 内六角螺钉M8XN.SLDPRT | 540.69K |
| 23 | 同步带900-5M-15-.SLDPRT | 55.76K |
| 24 | 同步带模组5M-25T-15-惰轮隔套.SLDPRT | 63.57K |
| 25 | 同步带模组5M-25T-15惰轮组-.SLDASM | 478.87K |
| 26 | 同步带模组5M-25T-惰轮轴.SLDPRT | 57.01K |
| 27 | 同步带模组5M-25T-惰轮轴调节座.SLDPRT | 72.93K |
| 28 | 同步带模组5M-25T-被动带轮座.SLDPRT | 128.49K |
| 29 | 同步带模组5M-A型25T-15同步惰轮-.SLDPRT | 593.53K |
| 30 | 深沟球轴承.SLDPRT | 614.27K |
| 31 | 滚针轴承CF8KR19.SLDPRT | 162.24K |
| 32 | 螺母M8GB6170.SLDPRT | 124.76K |
