UG长度计数充填机构
图纸描述

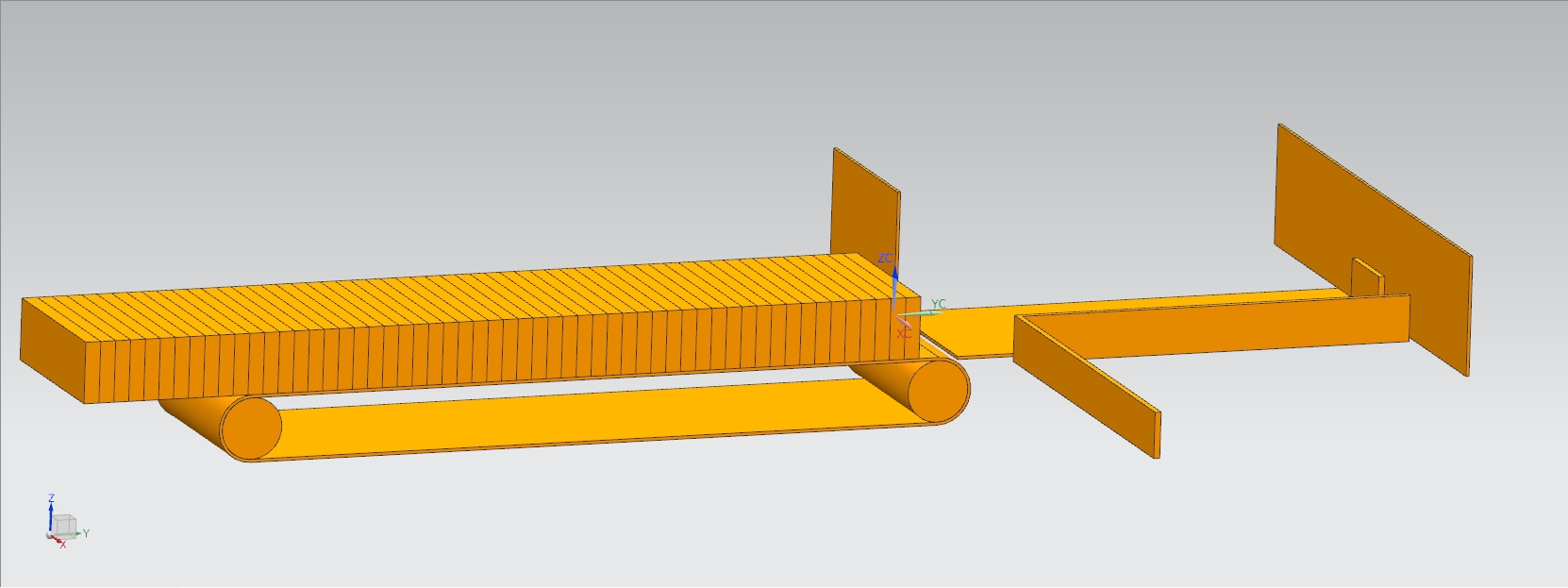

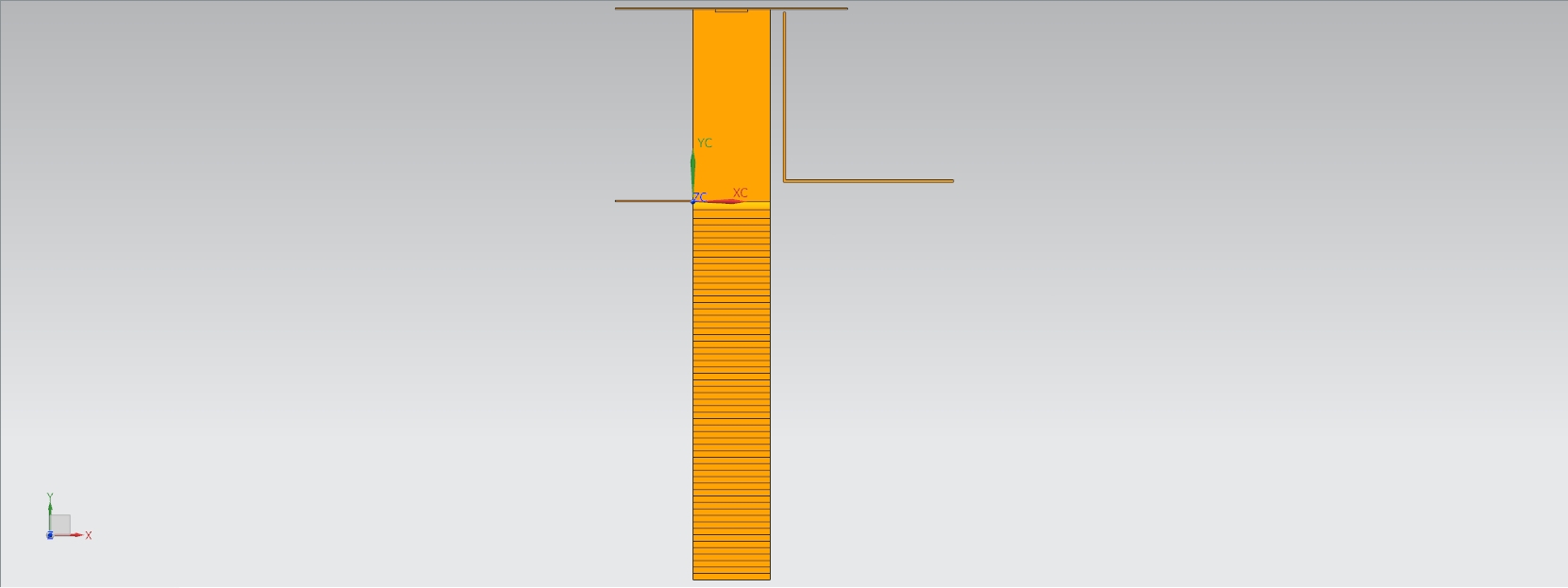

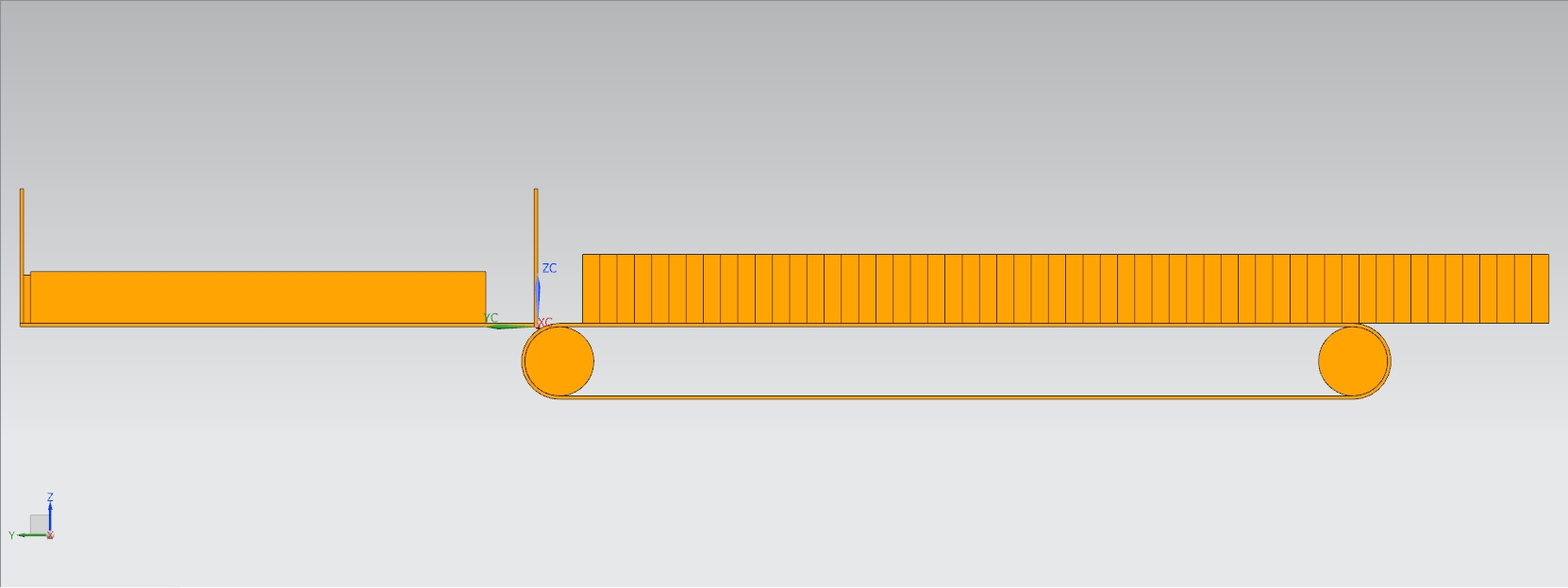

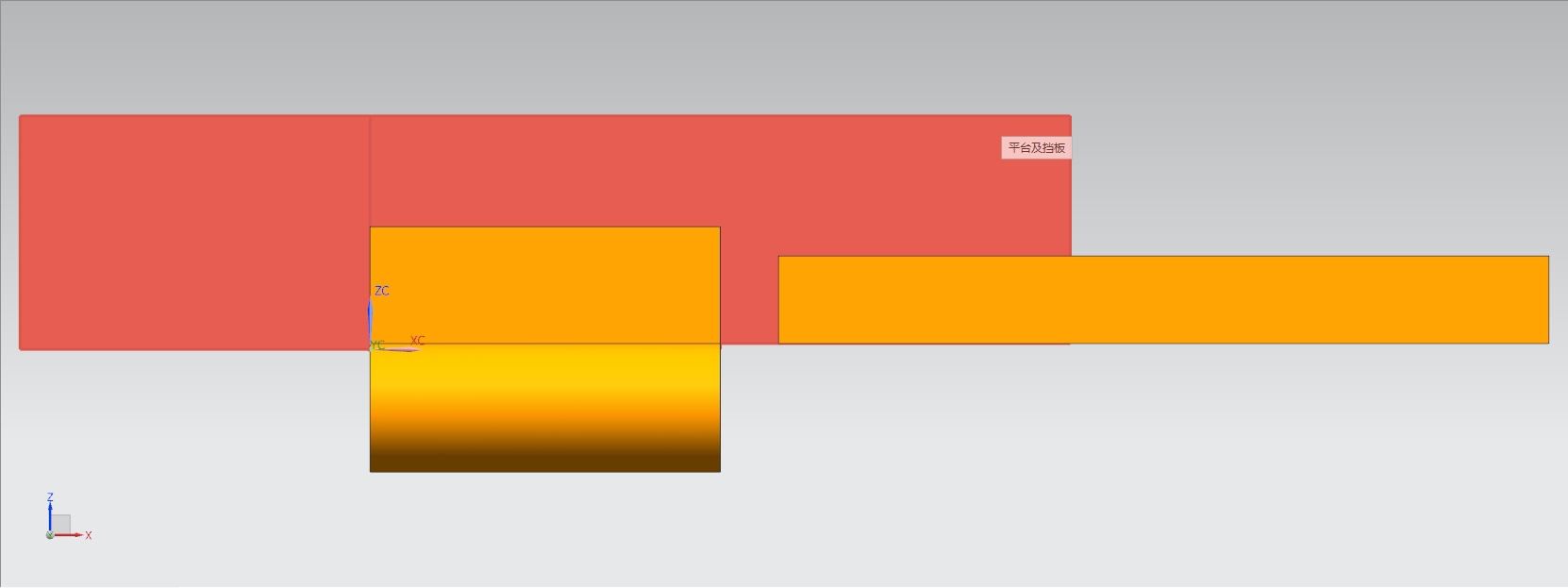

这份运用 UG 技术建模的长度计数充填机构模型，完整展现其设计要点。 模型明细表清晰罗列输送装置、计量滚轮、传感器、充填嘴、控制系统等部件的名称、规格参数、材质及数量。像计量滚轮的周长、输送装置的速度调节范围等关键信息，为生产制造提供精准依据。 技术要求对计量滚轮的精度、传感器的灵敏度严格把控，保证长度测量和计数的准确性。同时，对输送装置的稳定性、充填嘴的密封性等作出规定，确保机构稳定运行。 设计原理是通过计量滚轮与物料接触转动，传感器记录转动圈数从而换算物料长度，达到设定长度后，控制系统启动充填嘴进行物料充填。 该机构常用于食品、药品、化工等行业的包装生产线，实现物料按长度定量充填，提高包装
下载需要230金币
立即下载 收藏
图纸信息
作者
WX_203008
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  传送带.prt | 151.00K |
| 2 | 传送轴.prt | 120.00K |
| 3 | 平台及挡板.prt | 152.00K |
| 4 | 推杆.prt | 124.50K |
| 5 | 物品.prt | 463.00K |
| 6 | 触点开关.prt | 128.50K |
| 7 | 长度计数充填机构.prt | 135.00K |
| 8 |  motion_1-solution_1.minf | 12.22K |
| 9 | motion_1-solution_1.minp | 56.05K |
| 10 | motion_1-solution_1.mres | 1.35M |
| 11 | motion_1-solution_1.msg | 25.31K |
| 12 | motion_1-solution_1.rad | 559.28K |
| 13 | motion_1-solution_1.rmd | 11.30K |
| 14 | motion_1-solution_1.rplt | 672.12K |
| 15 | motion_1.sim | 112.00K |
| 16 | 长度计数充填机构.afu | 1.50K |
