UG 饲料制作机
图纸描述

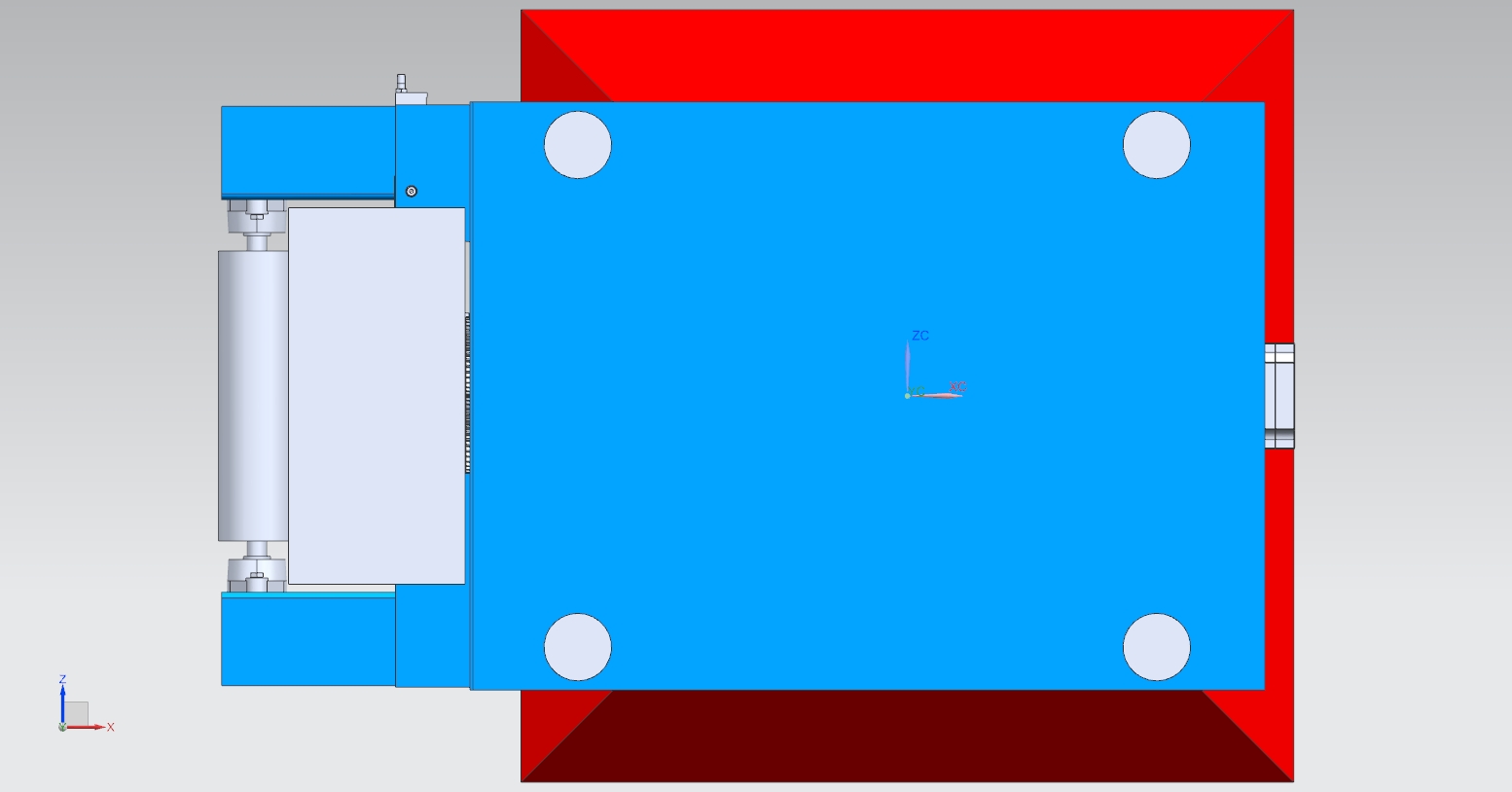

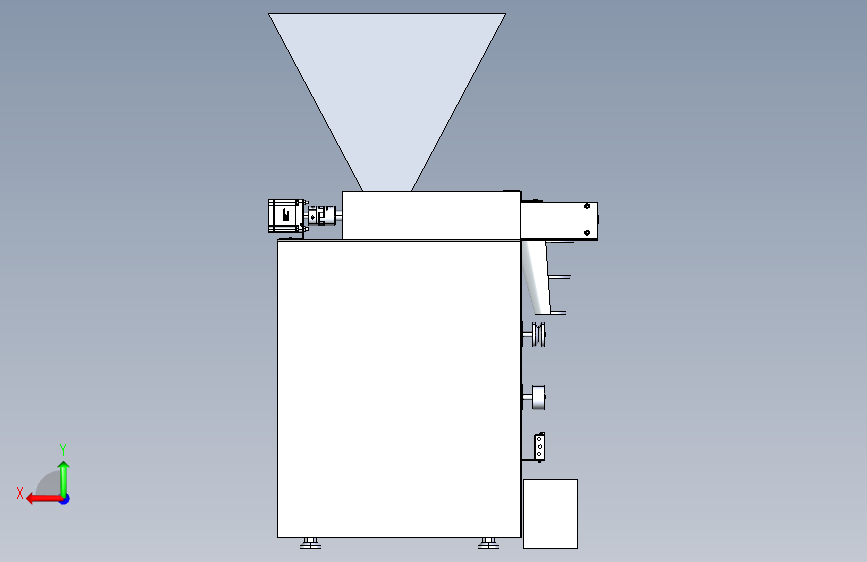

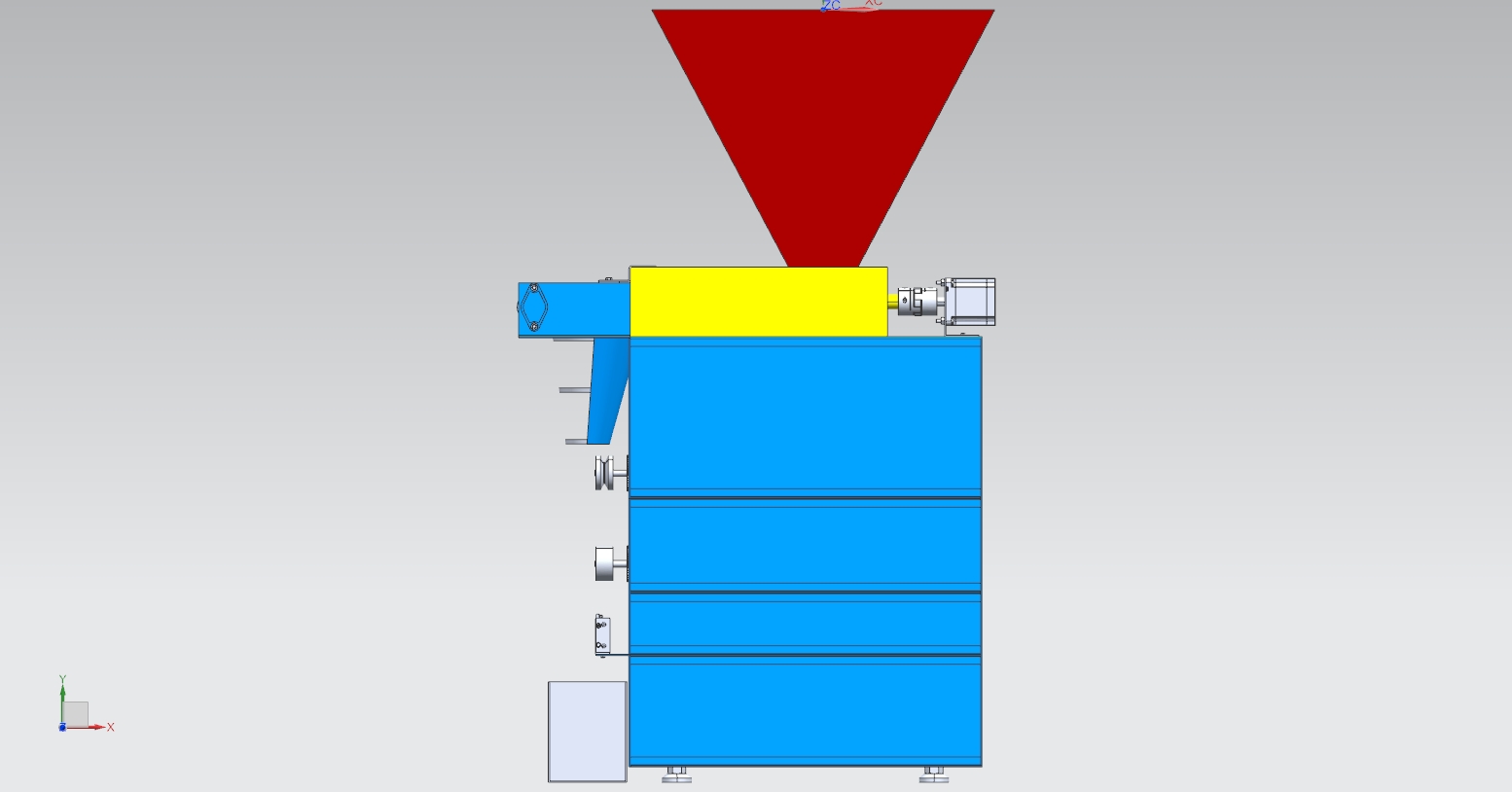

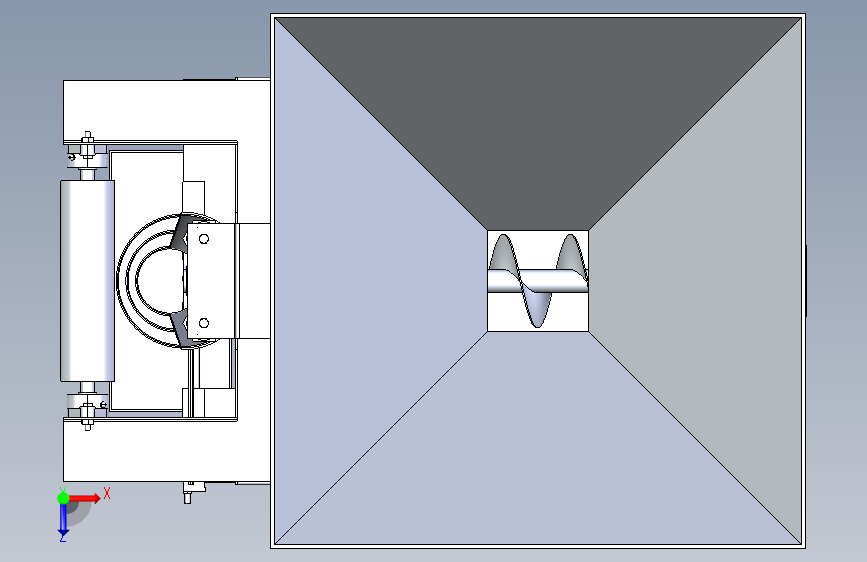

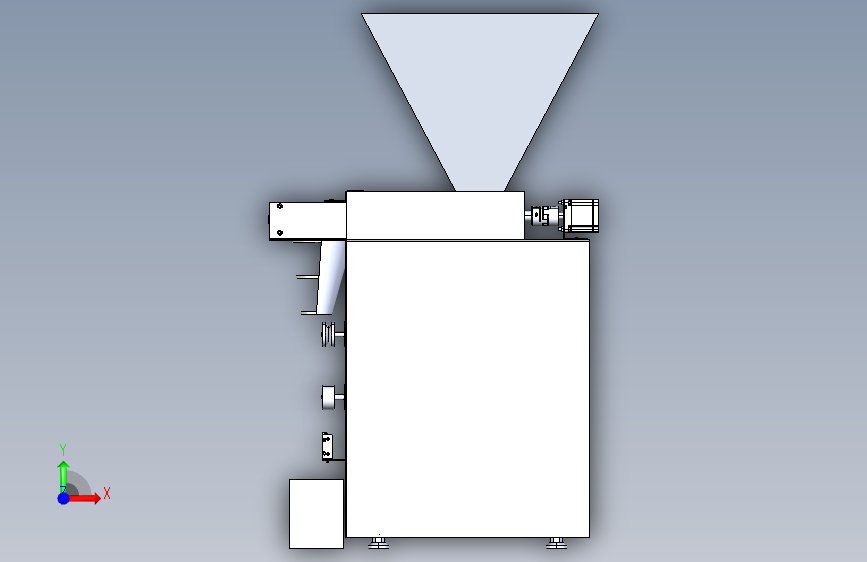

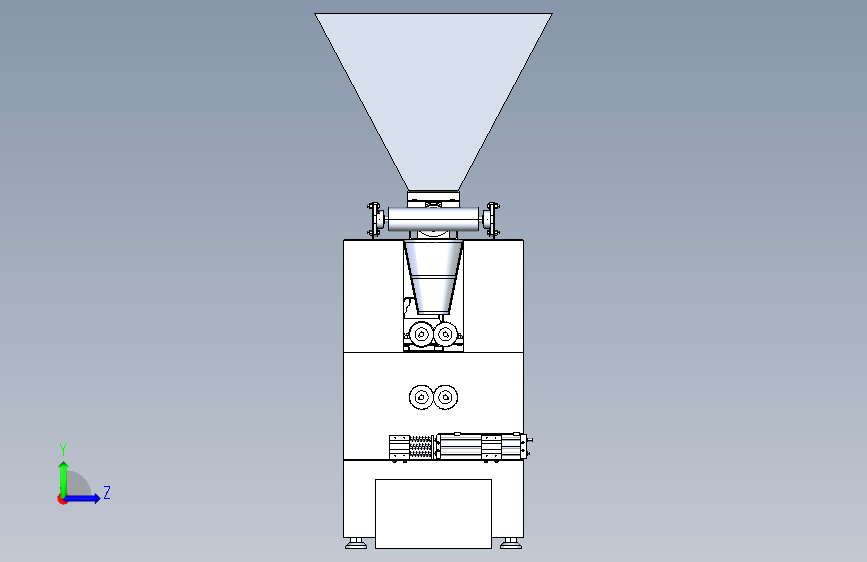

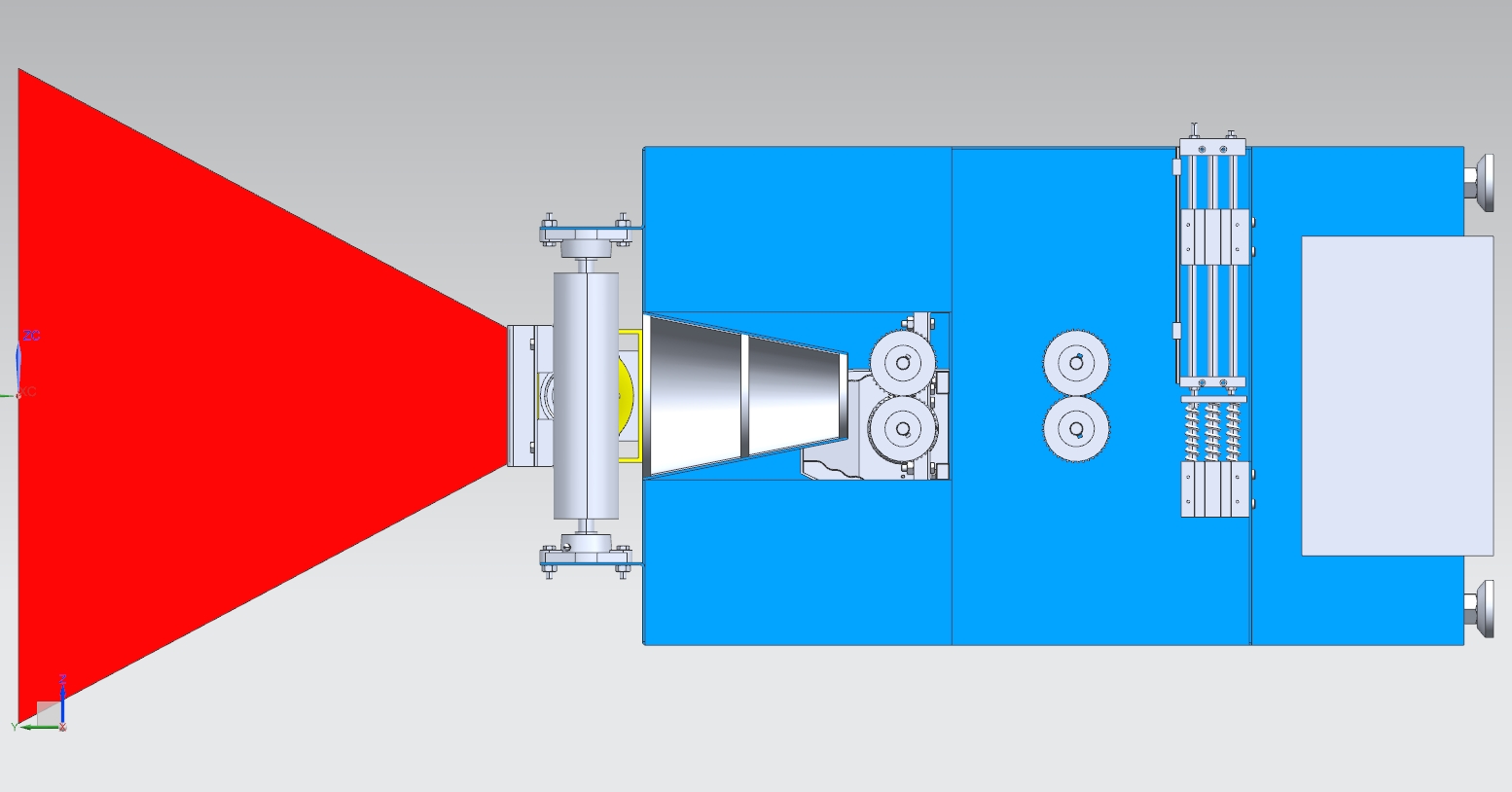

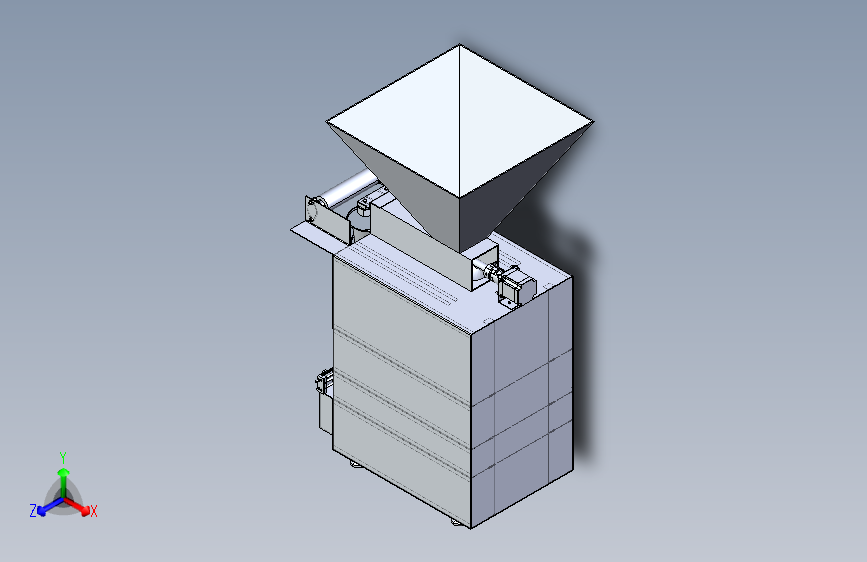

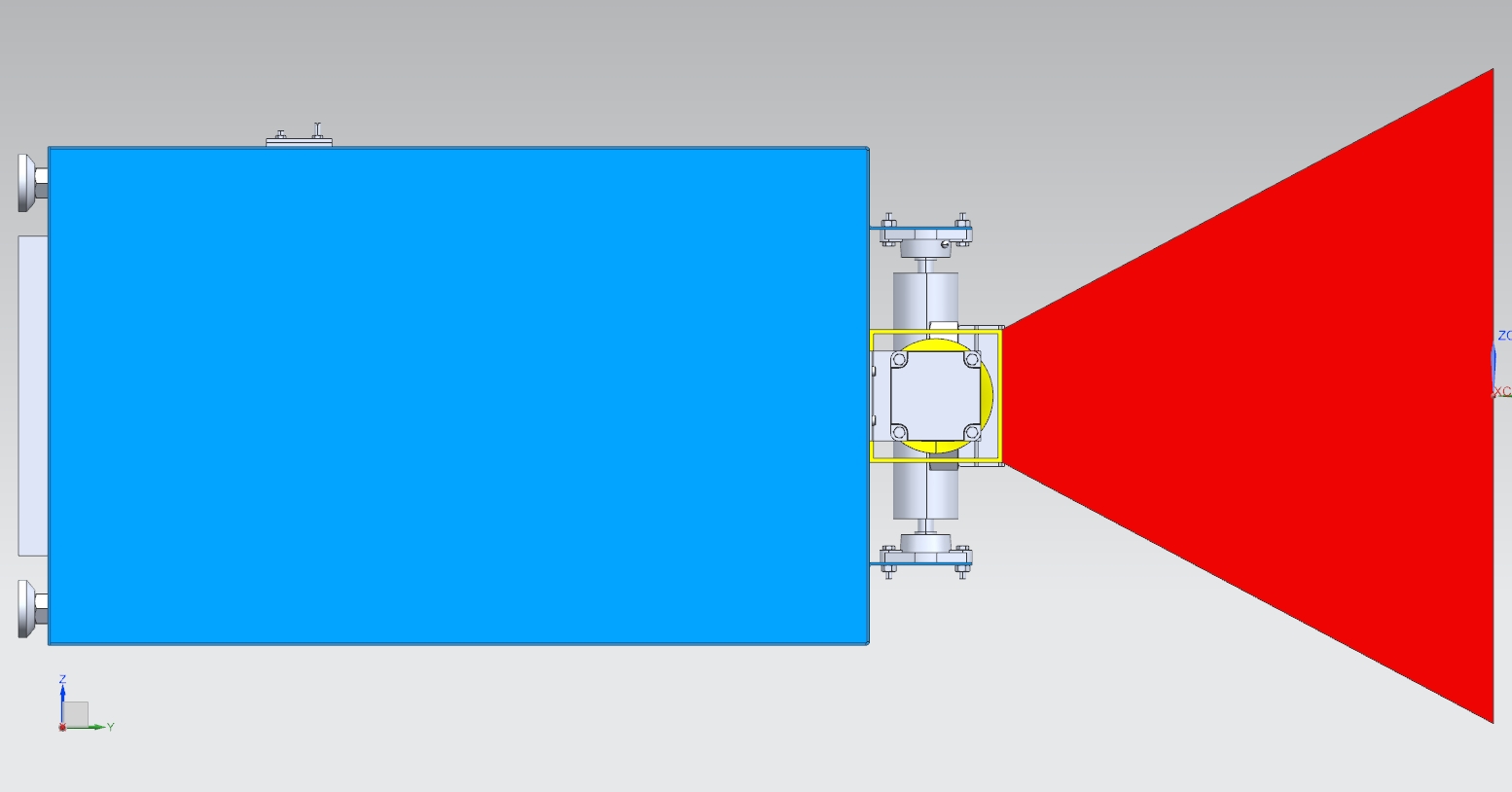

饲料制作机 UG 建模文字描述 组成：由进料、输送挤压、加热、成型切料和控制系统构成。进料系统含料斗与闸门，输送挤压系统由螺杆和机筒组成，加热系统布置于机筒外侧，成型切料系统有模具孔和切刀，控制系统集成面板、PLC 与驱动器。 技术要求：螺杆螺距误差 ±0.2mm，硬度 HRC50 - 55；机筒圆柱度误差≤0.05mm；切刀与螺杆转速匹配误差 ±3%；整机噪音＜85dB。 设计原理：物料经进料斗，由螺杆推送，机筒加热塑化，从模具孔挤出后被切刀切断成颗粒，PLC 实时调控各部件。 用途：适用于养殖场、饲料厂与科研机构，可加工多种畜禽及水产饲料
下载需要230金币
立即下载 收藏
图纸信息
作者
漫步者
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  110系列两相混合式步进电机[110HS12Z]_110HS12Z.prt | 1.56M |
| 2 | circlipsforshaft--typealargegb_PreviewCfg.prt | 85.39K |
| 3 | CY1L6-10缸体_B10.prt | 92.21K |
| 4 | CY1L6-10缸桶_A10-200.prt | 274.32K |
| 5 | GB╱T7810-2017[带立式座轴承UCPUCP204]_UCP204.prt | 317.02K |
| 6 | GB╱T7810-2017[带立式座轴承UCPUCP207]_UCP207.prt | 333.85K |
| 7 | GB╱T7810-2017[带立式座轴承UELPUELP203]_UELP203.prt | 348.32K |
| 8 | GB╱T7810-2017[带菱形座轴承UCFLUUCFLU204]_UCFLU204.prt | 183.96K |
| 9 | hexheadbolts-fullthreadgradecgb_PreviewCfg.prt | 84.35K |
| 10 | hexlobularsocketheadcapscrews-4.8gb_PreviewCfg.prt | 82.10K |
| 11 | hexnut-finepitch-stylewasher-gradeabgb_PreviewCfg.prt | 221.86K |
| 12 | hexnuts1-finepitch-gradesabgb_PreviewCfg.prt | 85.19K |
| 13 | hexnutsstyle1-gradesabgb_PreviewCfg.prt | 84.97K |
| 14 | plainparallelkeys_PreviewCfg.prt | 78.17K |
| 15 | RX..Y..斜齿轮减速电机[RX57-1.92╱63M╱M1╱R]_RX57-1.92╱63M╱M1╱R.prt | 64.88K |
| 16 | RX..Y..斜齿轮减速电机[RX57-1.92╱63M╱M1╱R]_RX57斜齿轮减速电机_RX57.prt | 349.17K |
| 17 | RX..Y..斜齿轮减速电机[RX57-1.92╱63M╱M1╱R]_Y2系列电机_63M.prt | 653.97K |
| 18 | 加强筋1.prt | 79.08K |
| 19 | 加强筋2.prt | 89.42K |
| 20 | 加强筋3.prt | 93.06K |
| 21 | 加强筋4.prt | 94.01K |
| 22 | 加强筋5.prt | 95.32K |
| 23 | 加强筋6.prt | 100.42K |
| 24 | 包装纸卷料筒.prt | 81.60K |
| 25 | 圆柱齿轮40×2.prt | 300.66K |
| 26 | 弹簧1.prt | 325.63K |
| 27 | 弹簧2.prt | 210.85K |
| 28 | 弹簧杆.prt | 80.00K |
| 29 | 成型环1.prt | 110.79K |
| 30 | 成型筒.prt | 83.52K |
| 31 | 搅龙轴.prt | 1.04M |
| 32 | 收料箱.prt | 70.16K |
| 33 | 料仓.prt | 79.85K |
| 34 | 梅花型夹持式联轴器[CPPC40-18-18]_CPPC40-18-18.prt | 775.90K |
| 35 | 梅花型夹持式联轴器[CPPC40-20-22]_CPPC40-20-22.prt | 476.68K |
| 36 | 梅花型夹持式联轴器[CPPC65-22-35]_CPPC65-22-35.prt | 467.53K |
| 37 | 气缸热封板装配体_CY1L10H-200.prt | 64.08K |
| 38 | 滚轮_RGST-20-4-3-M23.prt | 93.18K |
| 39 | 热封板.prt | 75.39K |
| 40 | 热封轮_RGST-20-4-3-M23.prt | 79.11K |
| 41 | 电机支板.prt | 88.52K |
| 42 | 电机支架2.prt | 88.61K |
| 43 |  装配体1.STEP | 25.54M |
| 44 | 装配体_1__step.prt | 189.50K |
| 45 | 设备架体.prt | 370.90K |
| 46 | 轴1.prt | 88.84K |
| 47 | 轴2.prt | 88.59K |
| 48 | 轴3.prt | 88.38K |
| 49 | 轴4.prt | 88.49K |
| 50 | 轴5.prt | 83.99K |
| 51 | 轴承座固定板.prt | 80.77K |
| 52 | 轴承座支架.prt | 98.19K |
| 53 | 轴承座支架2.prt | 98.38K |
| 54 | 输送通道.prt | 88.27K |
| 55 | 重载型地脚[FEC24-130]_FEC24-130.prt | 89.82K |
