尾座体 支架B 工艺和钻M6螺纹底孔夹具设计
图纸描述
尾座体 支架B 工艺和钻M6螺纹底孔夹具设计图纸下载，该图纸类型属于建筑模型、钢结构图纸，图纸大小967.68KB，共计9个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要230金币
立即下载 收藏
图纸信息
作者
加工仔
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

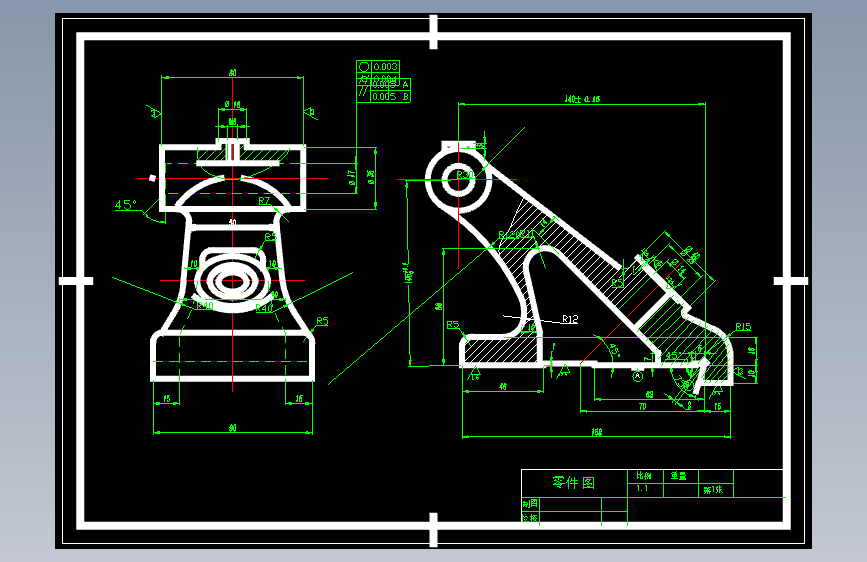

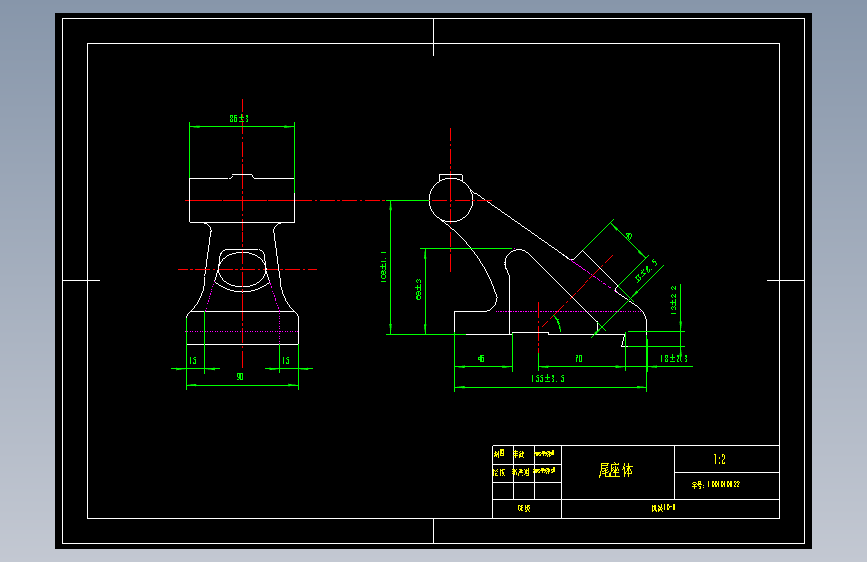

| 1 |  1零件图.dwg | 358.28K |

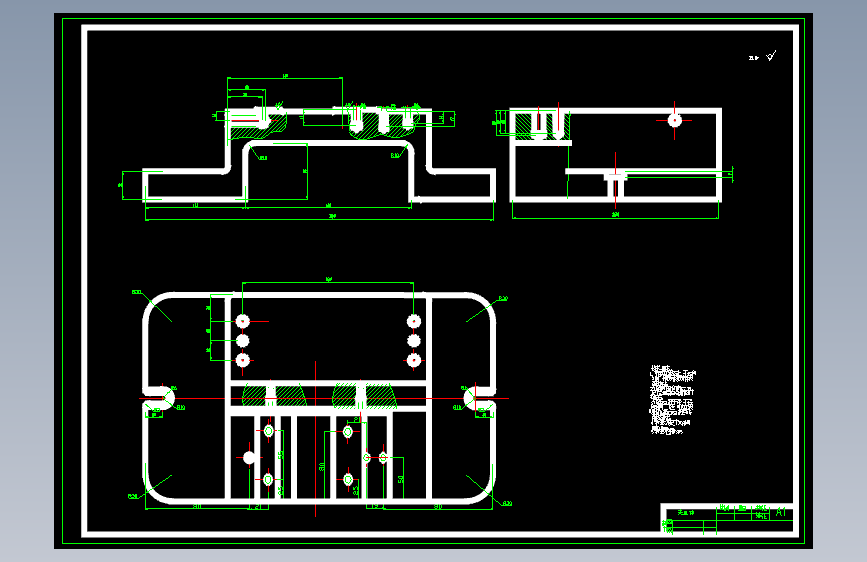

| 2 | 夹具体.dwg | 371.85K |

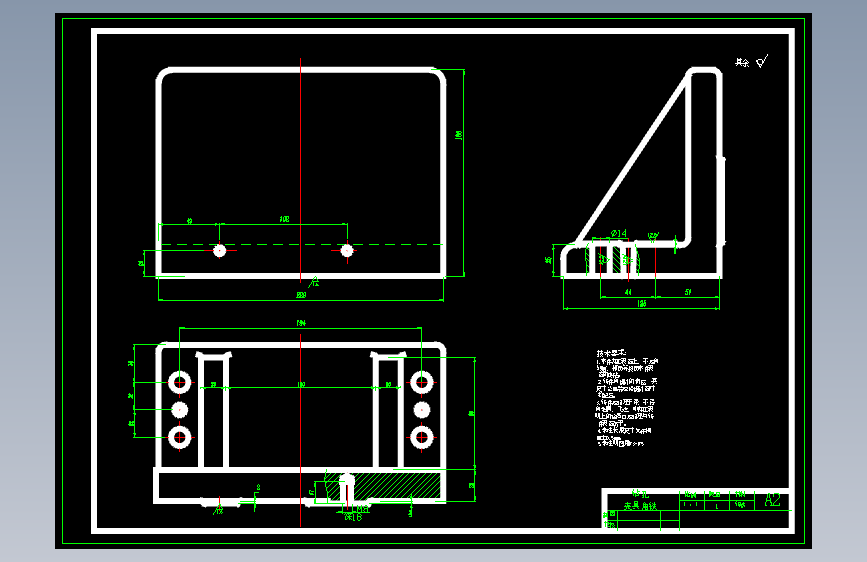

| 3 | 夹具体零件图角铁.dwg | 344.71K |

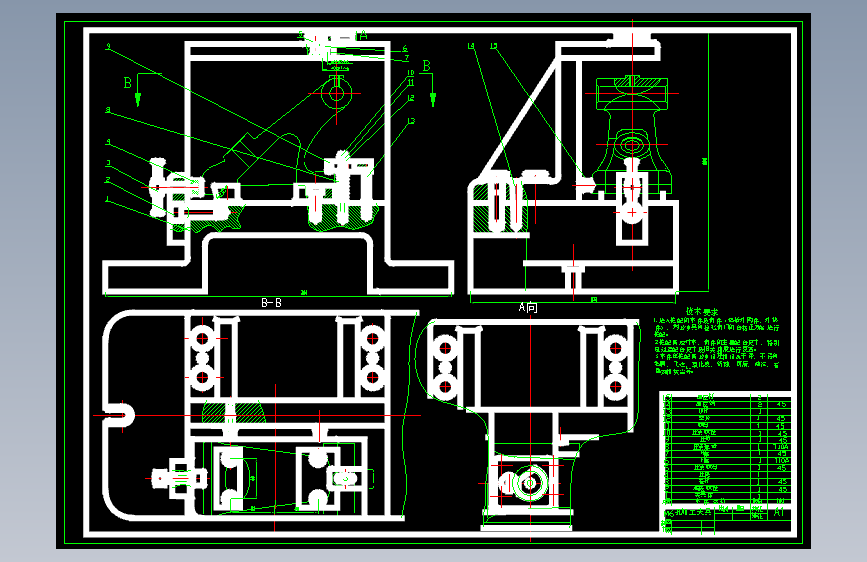

| 4 | 夹具装配图.dwg | 391.67K |
| 5 |  工序卡.doc | 56.00K |
| 6 | 工艺文件过程卡和工序卡.doc | 492.00K |
| 7 | 机械加工工艺过程卡片.doc | 47.50K |

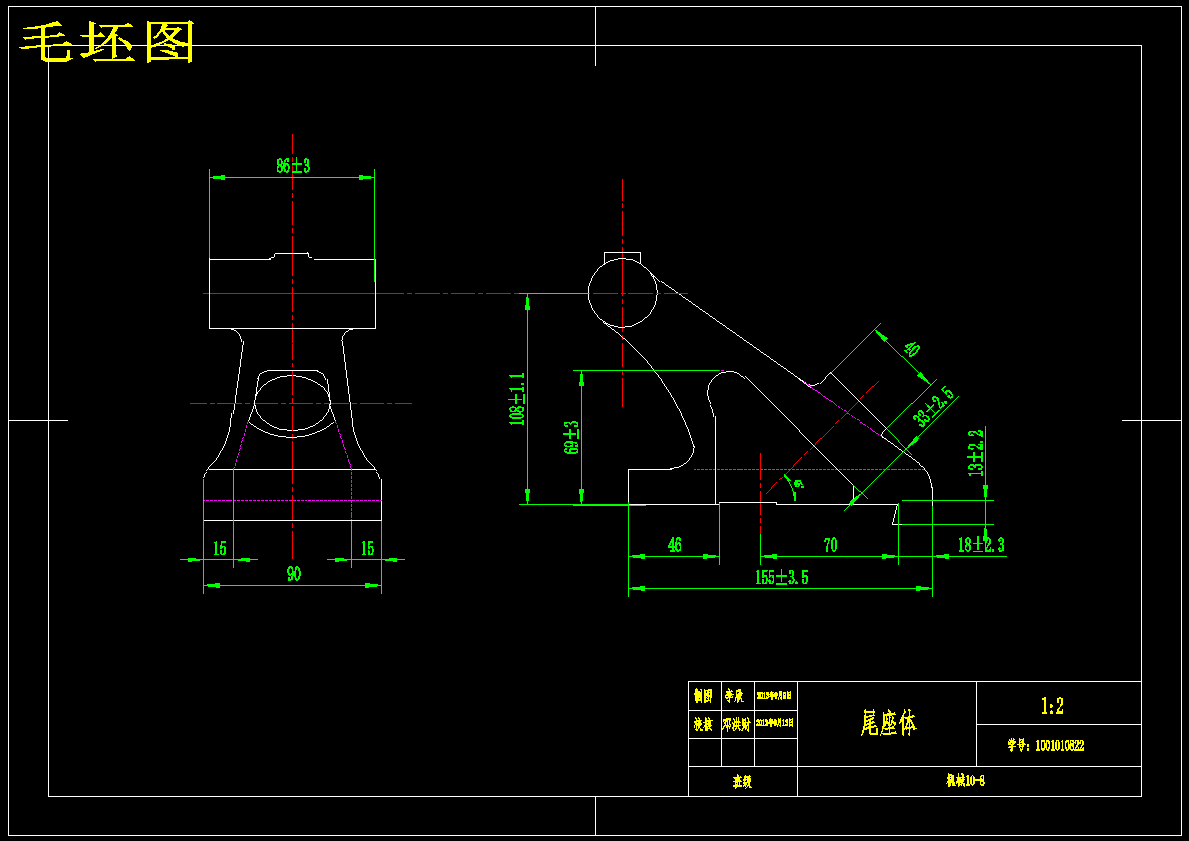

| 8 | 毛坯图.dwg | 288.03K |
| 9 | 设计说明书.doc | 926.00K |
