异形杠杆工艺及钻两孔夹具设计[杠杆臂钻10和11两孔]
图纸描述

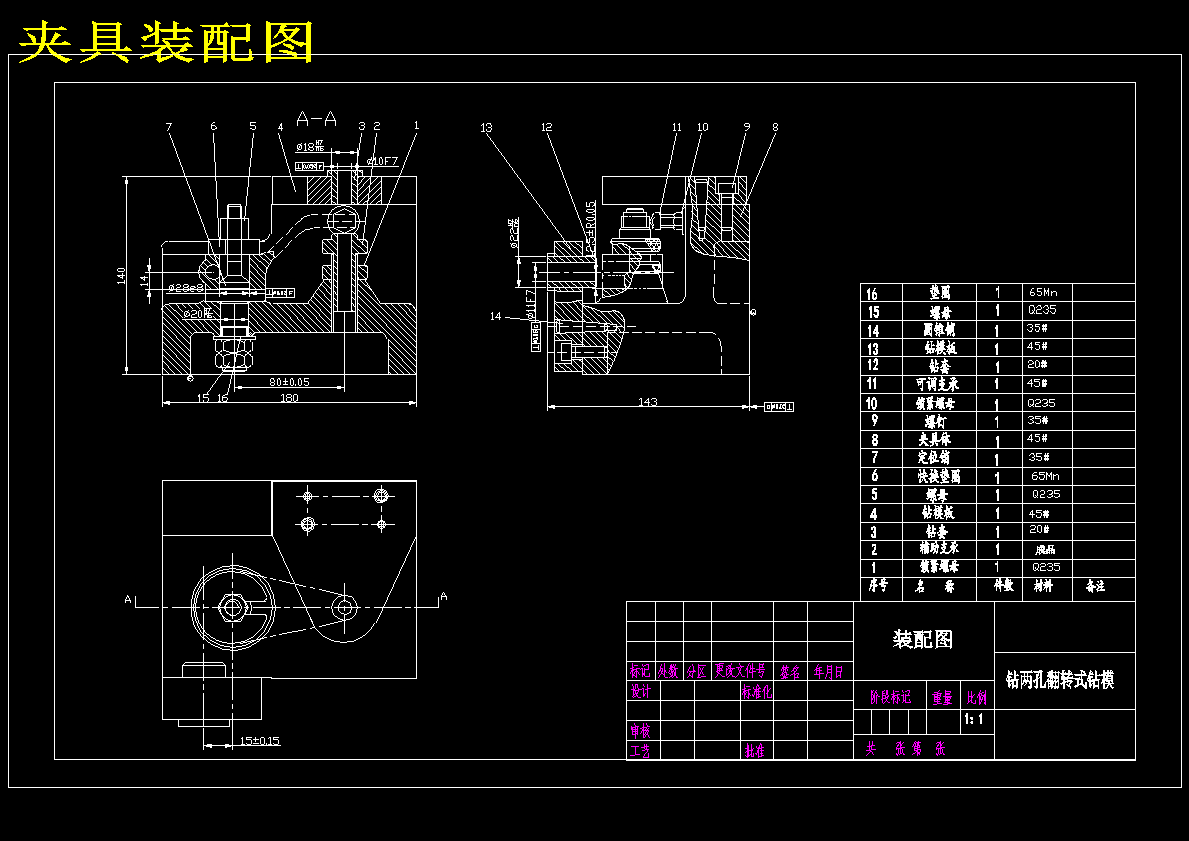

异形杠杆工艺及钻两孔夹具设计[杠杆臂钻10和11两孔]图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小662.72KB，共计8个文件，包含3D图纸和2D图纸，图纸主格式为dwg,prt，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要230金币
立即下载 收藏
图纸信息
作者
WX_202858
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

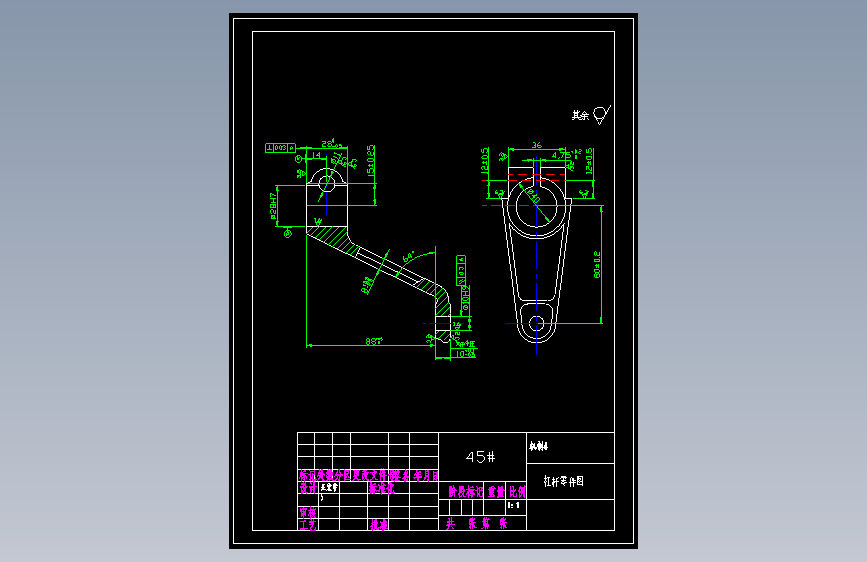

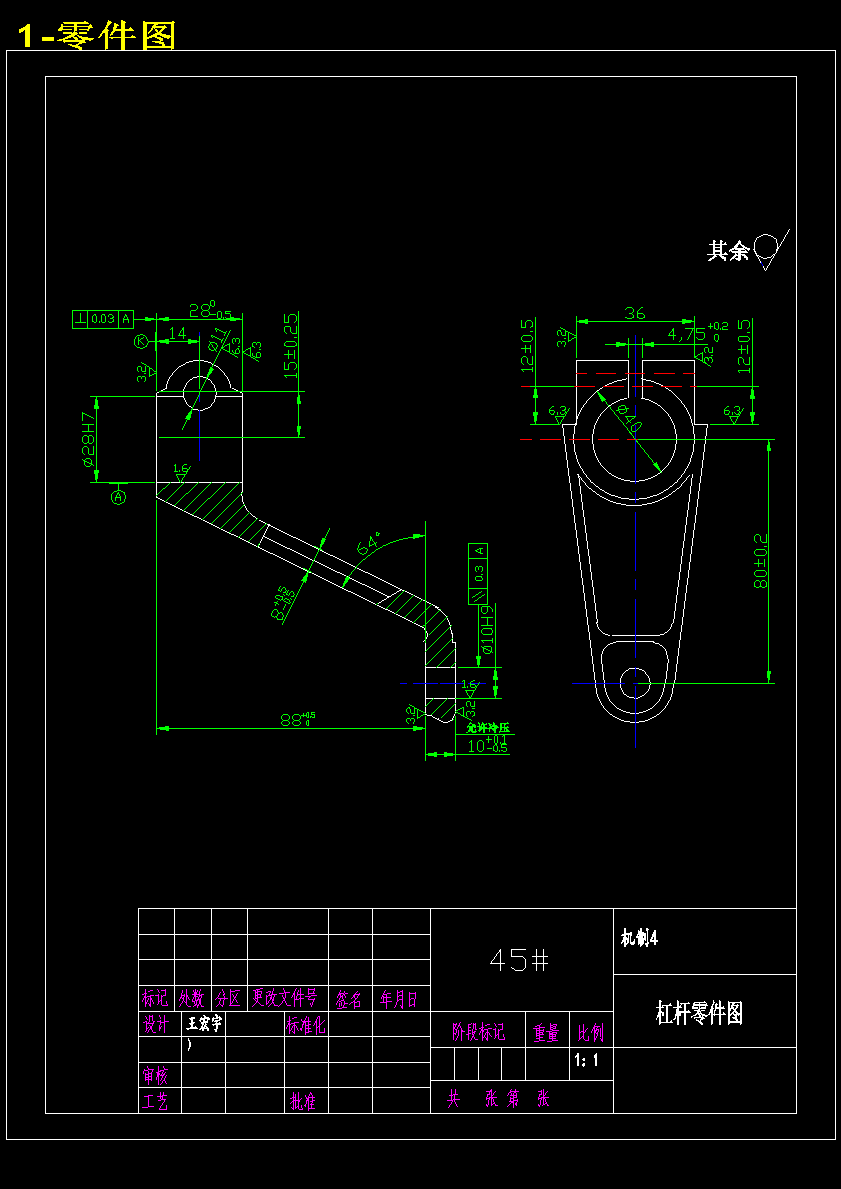

| 1 |  1-零件图.dwg | 301.66K |

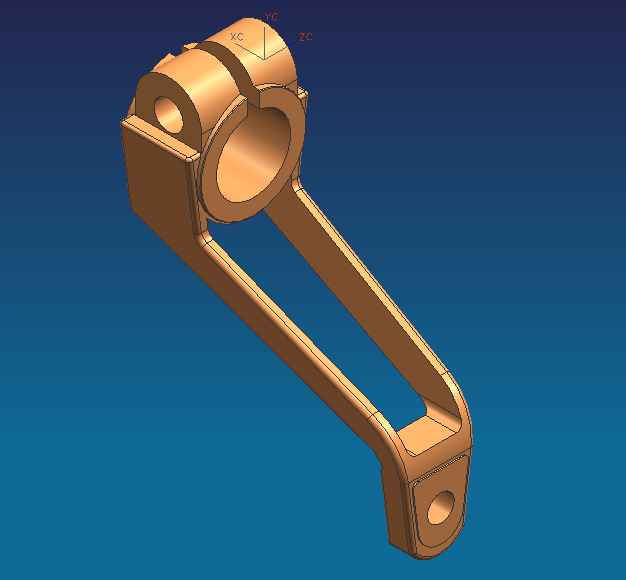

| 2 |  3D-prt0001.prt.1 | 199.07K |
| 3 |  3D.bmp | 1.04M |

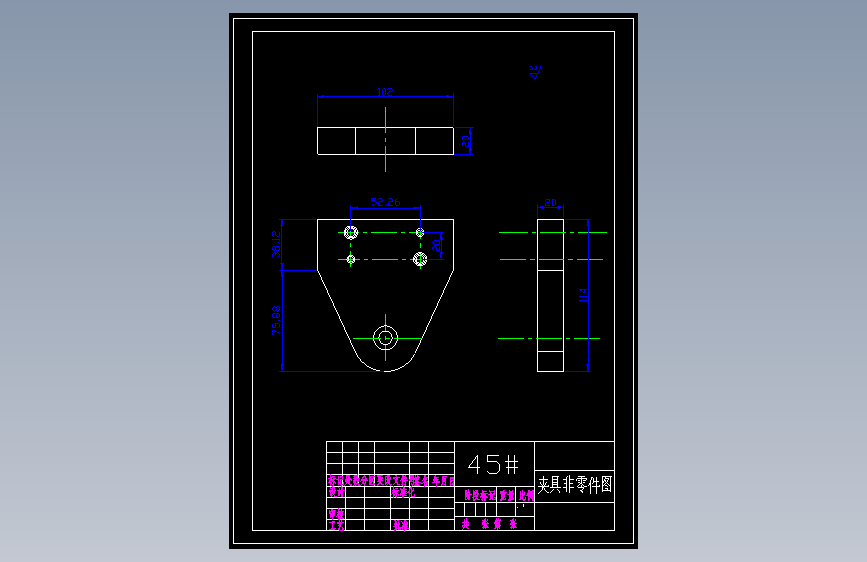

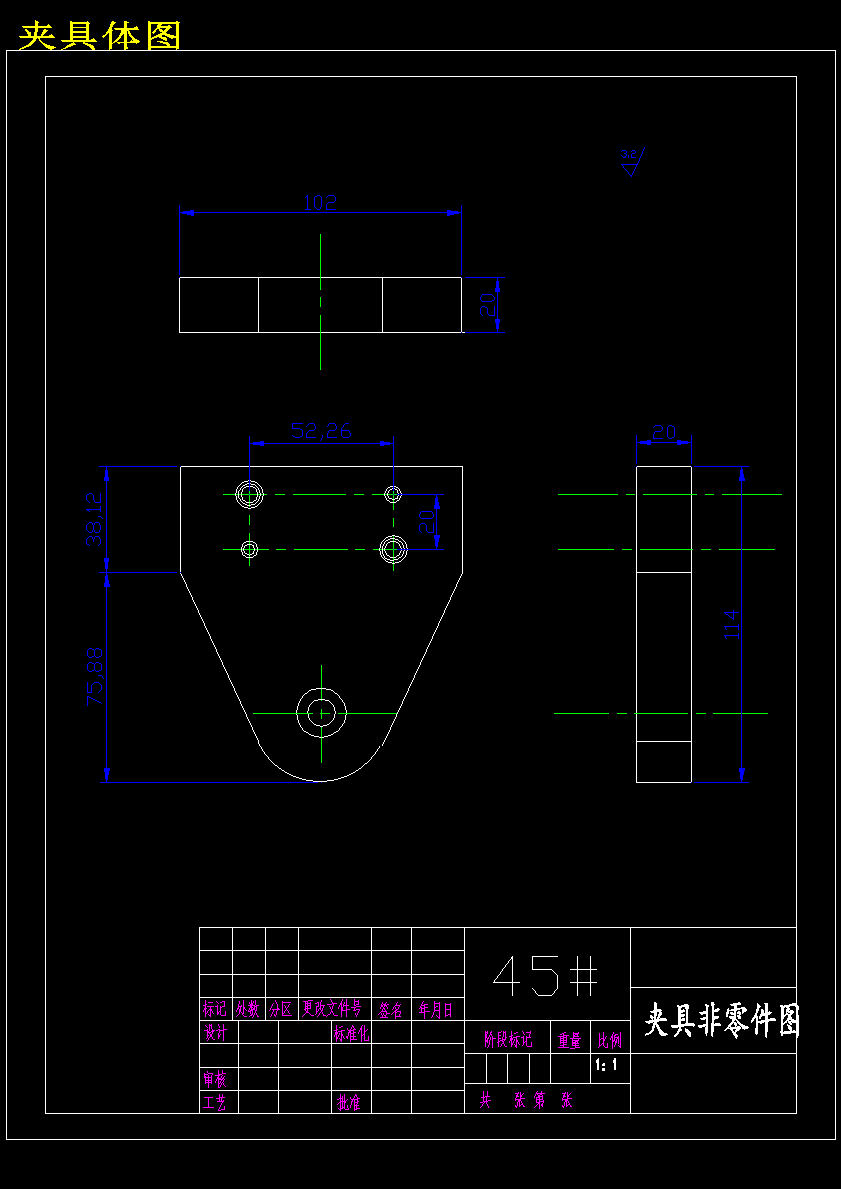

| 4 | 夹具体图.dwg | 283.02K |

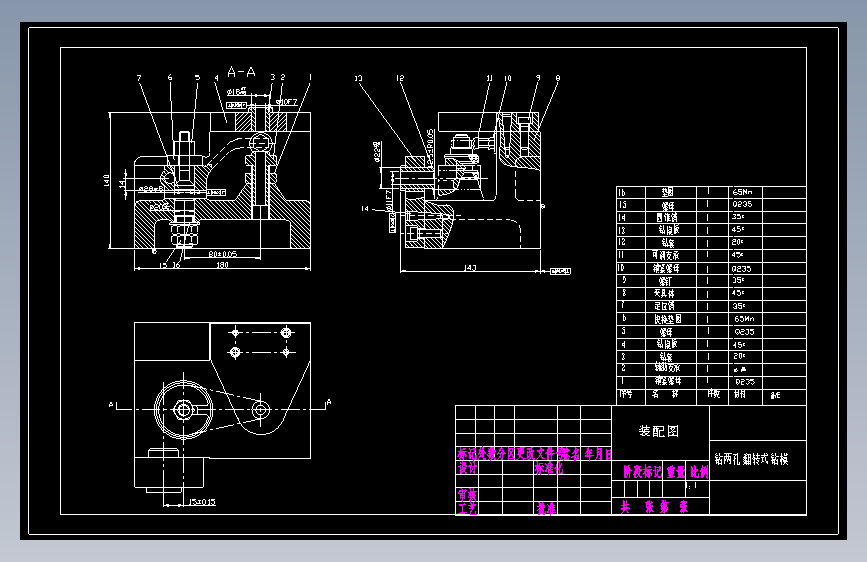

| 5 | 夹具装配图.dwg | 320.67K |
| 6 | 封面.doc | 19.50K |

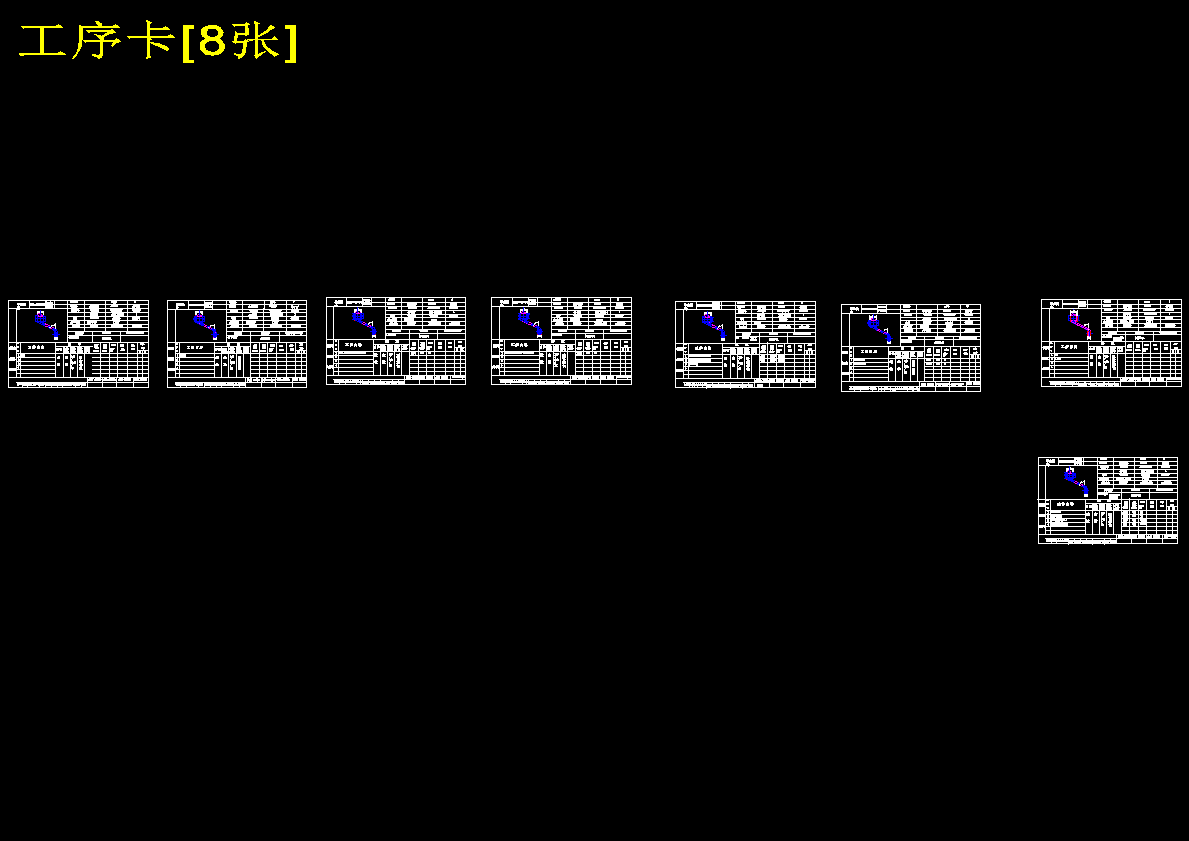

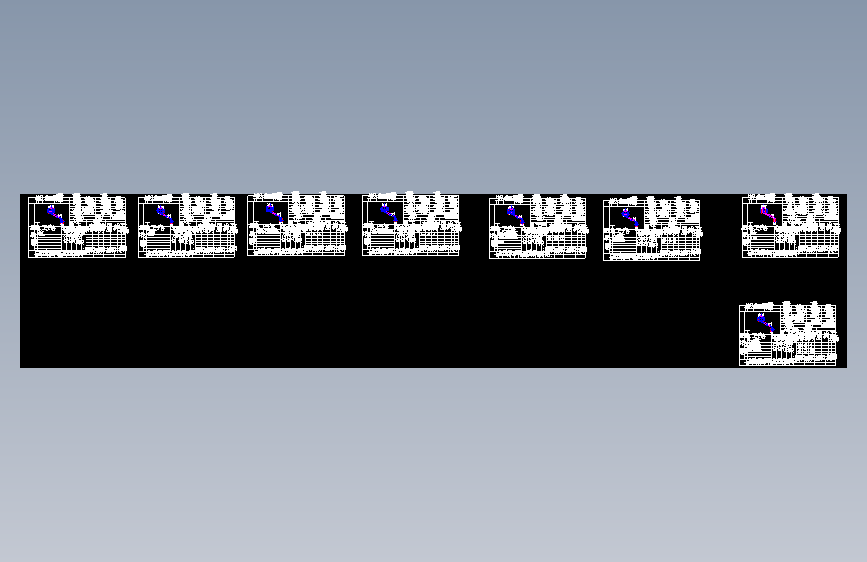

| 7 | 工序卡[8张].dwg | 404.08K |
| 8 | 杠杆工艺和工装设计说明.doc | 152.00K |
