制定带铜衬轴套零件的加工工艺，设计铣20台面的铣床夹具设计
图纸描述
制定带铜衬轴套零件的加工工艺，设计铣20台面的铣床夹具设计图纸下载，该图纸类型属于机械设备、加工机械图纸，图纸大小376.63KB，共计8个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要230金币
立即下载 收藏
图纸信息
作者
国产制造
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

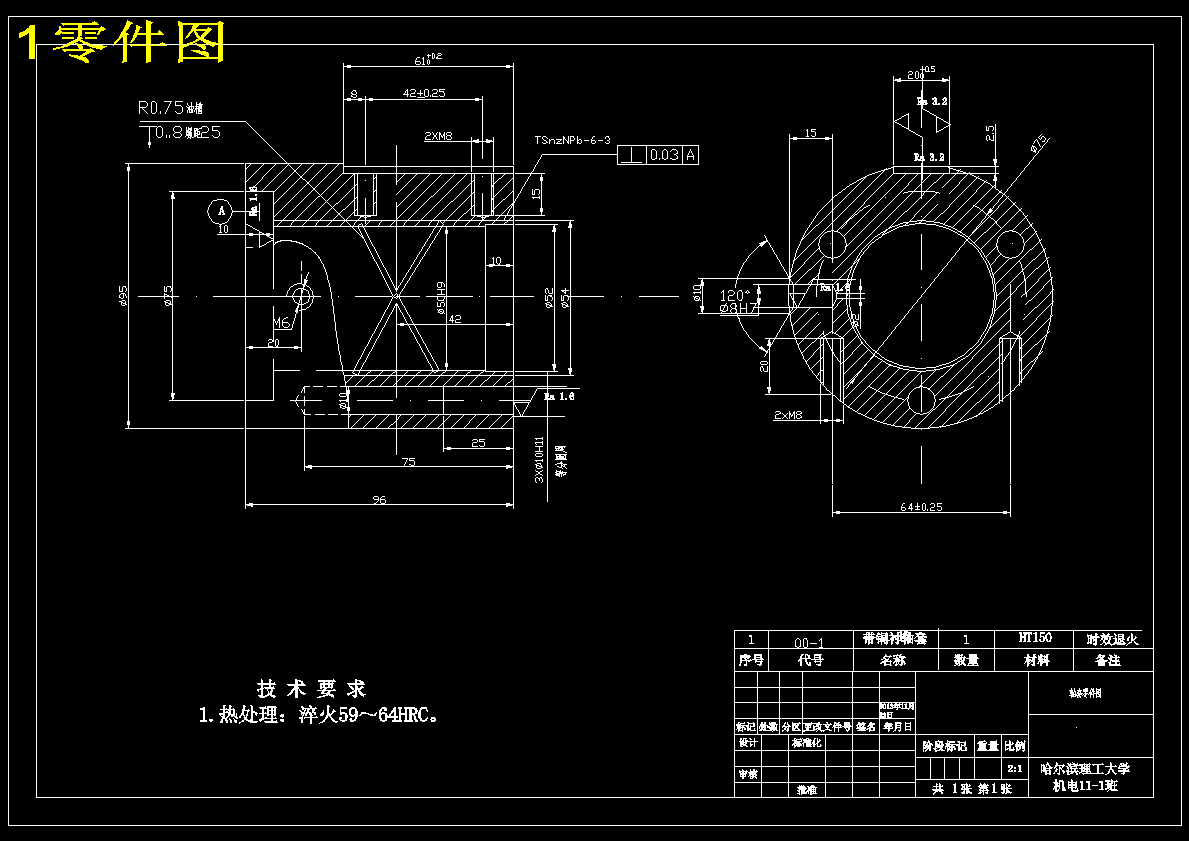

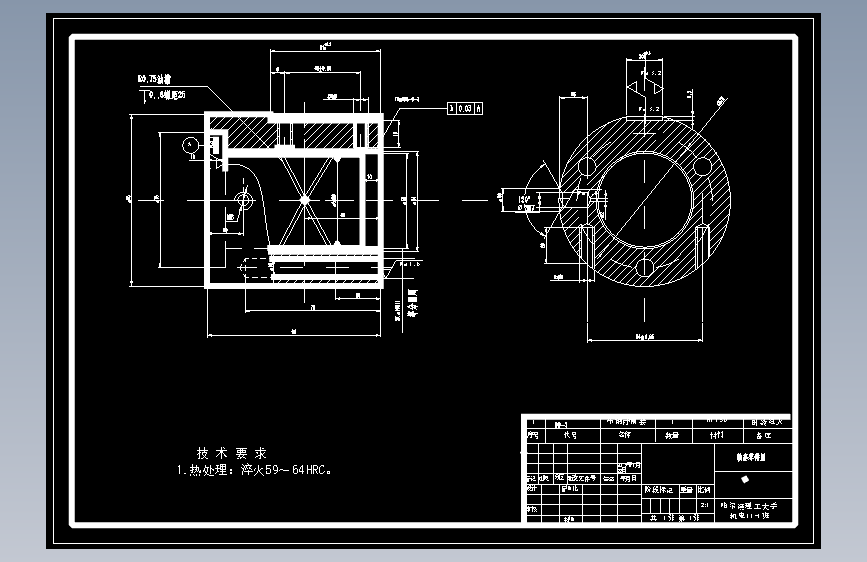

| 1 |  1零件图.dwg | 309.01K |

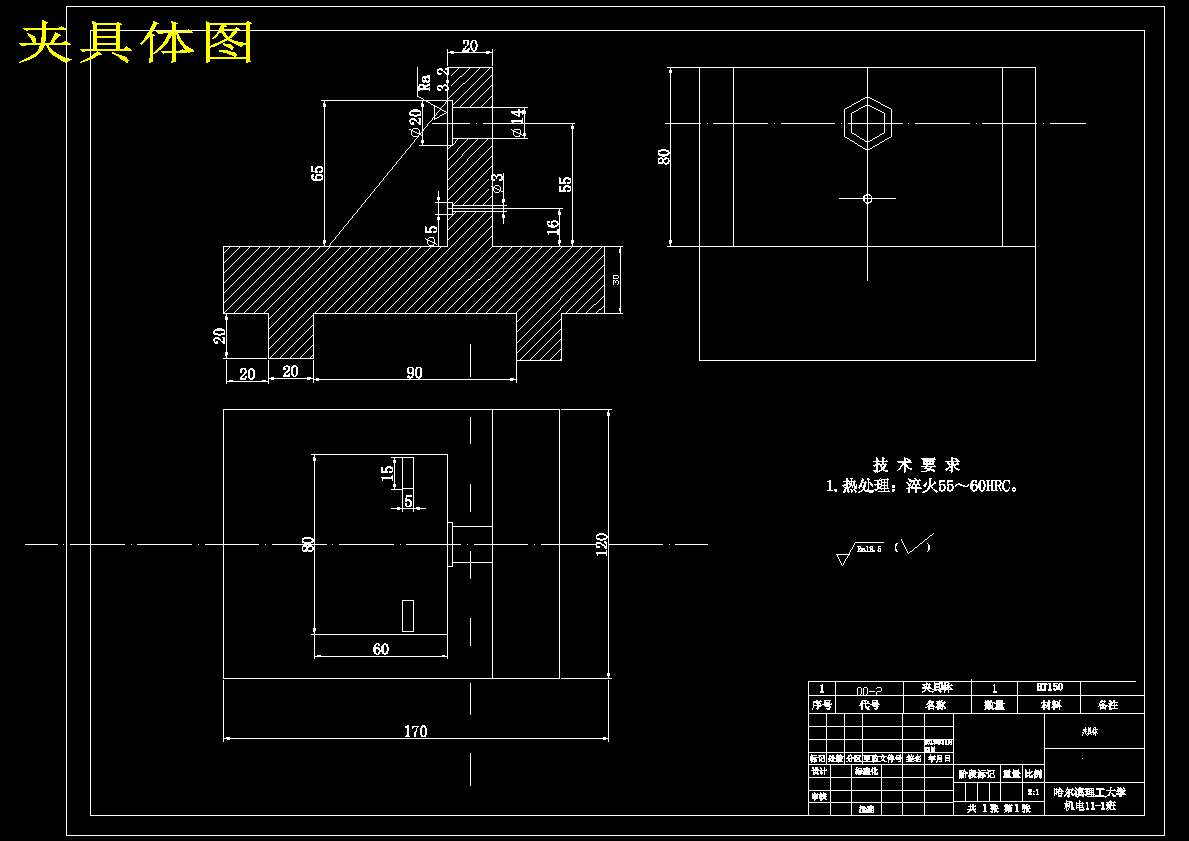

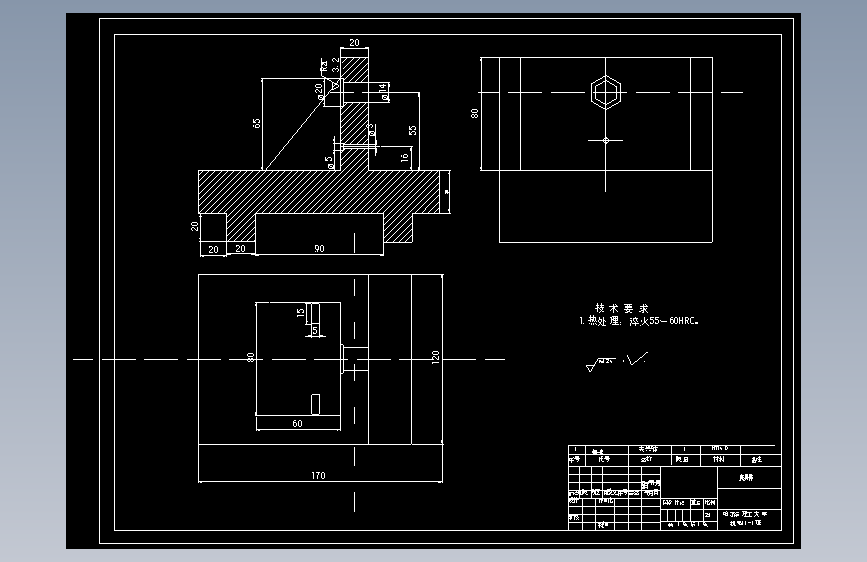

| 2 | 夹具体图.dwg | 327.68K |
| 3 |  工序卡片.doc | 38.50K |
| 4 | 工艺过程卡.doc | 47.00K |

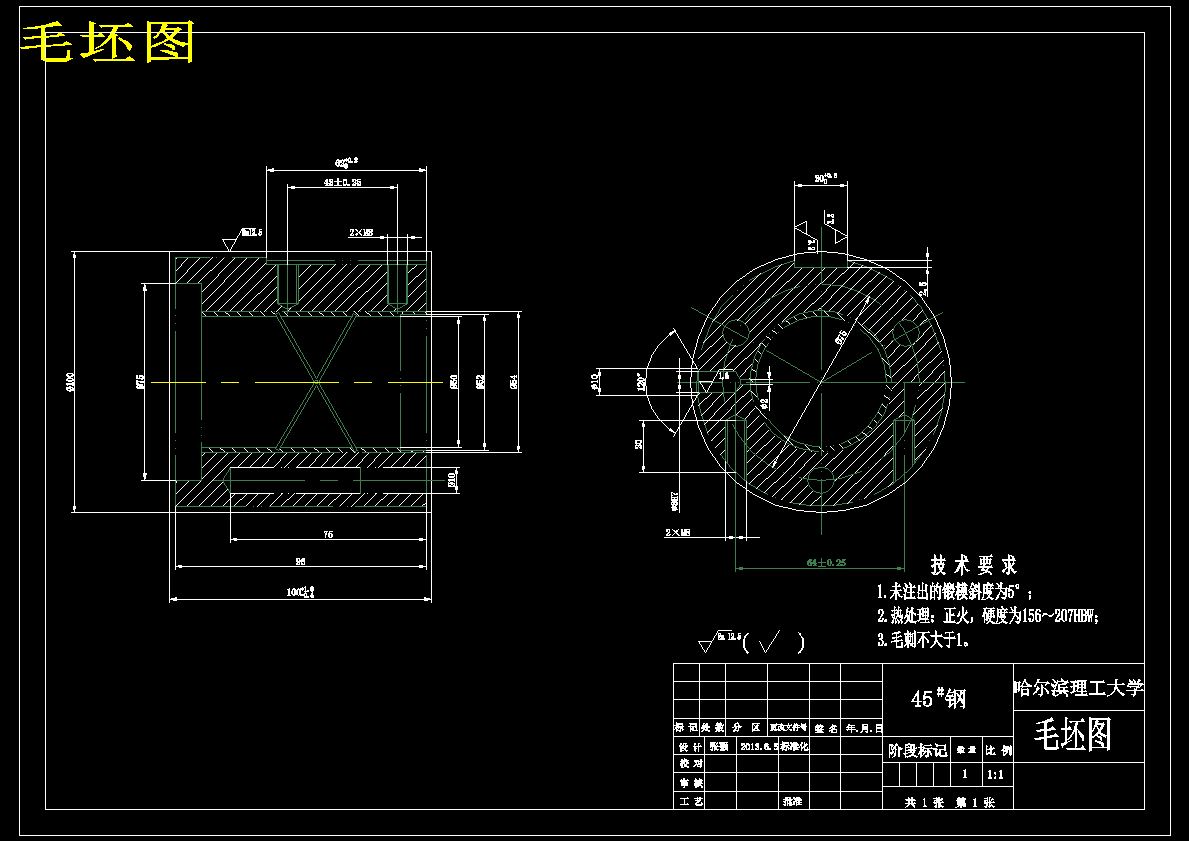

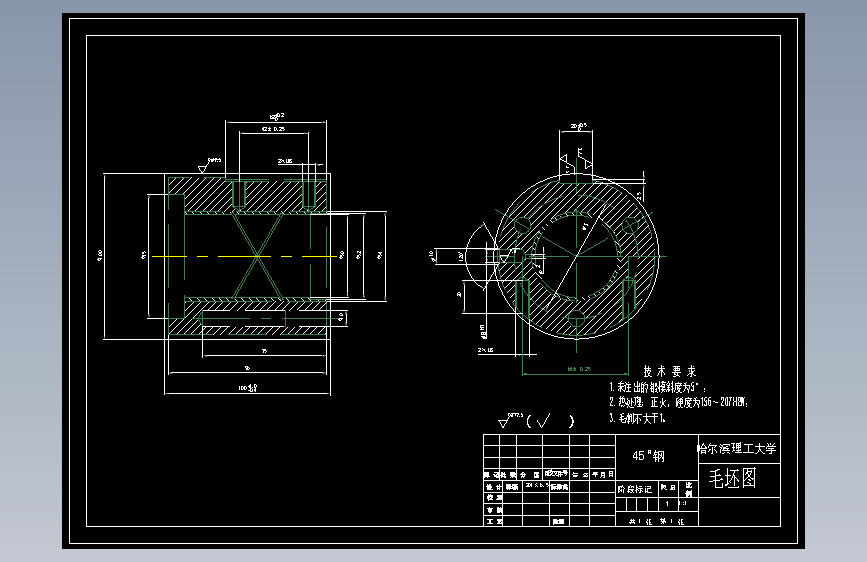

| 5 | 毛坯图.dwg | 304.13K |

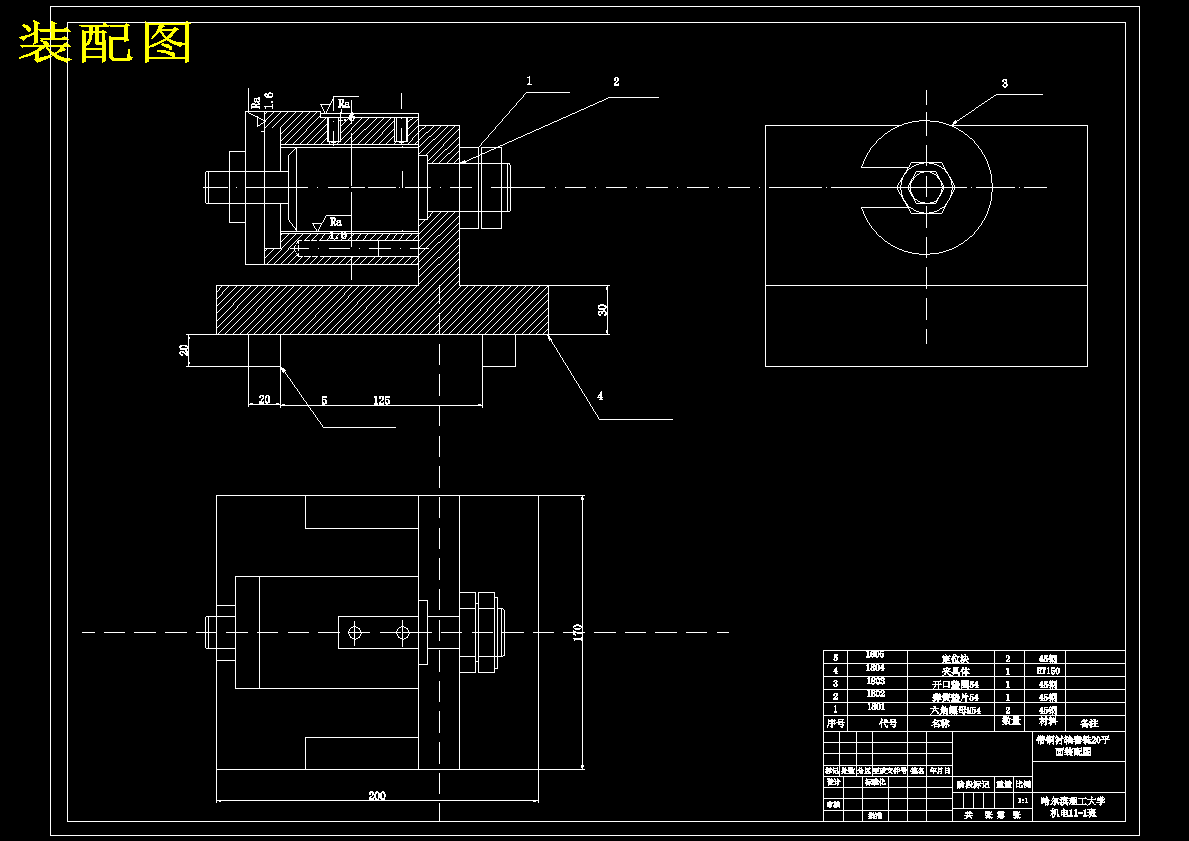

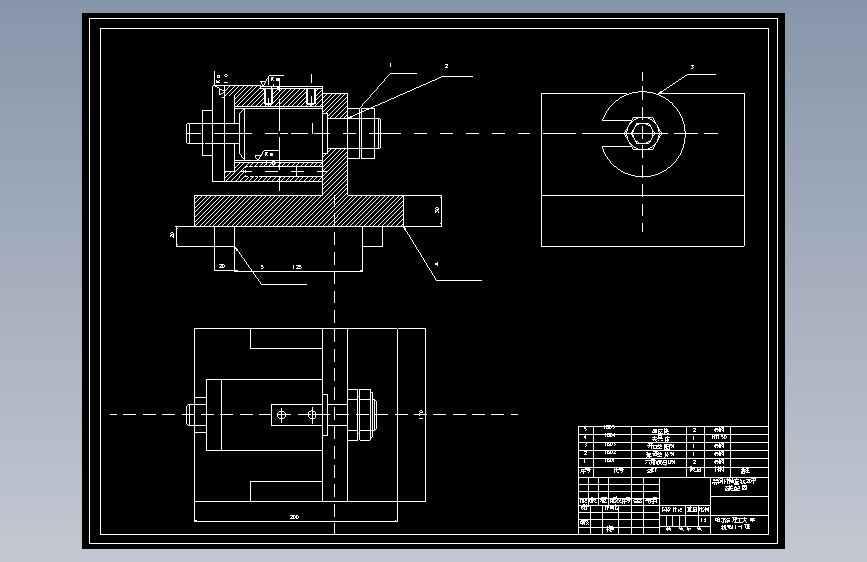

| 6 | 装配图.dwg | 327.39K |
| 7 | 说明书.doc | 97.50K |
| 8 | 课程设计档案袋封面格式规范.doc | 28.00K |
