吊环轴工艺及车Ф30外圆夹具设计
图纸描述
吊环轴工艺及车Ф30外圆夹具设计图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小524KB，共计7个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要230金币
立即下载 收藏
图纸信息
作者
黄工
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

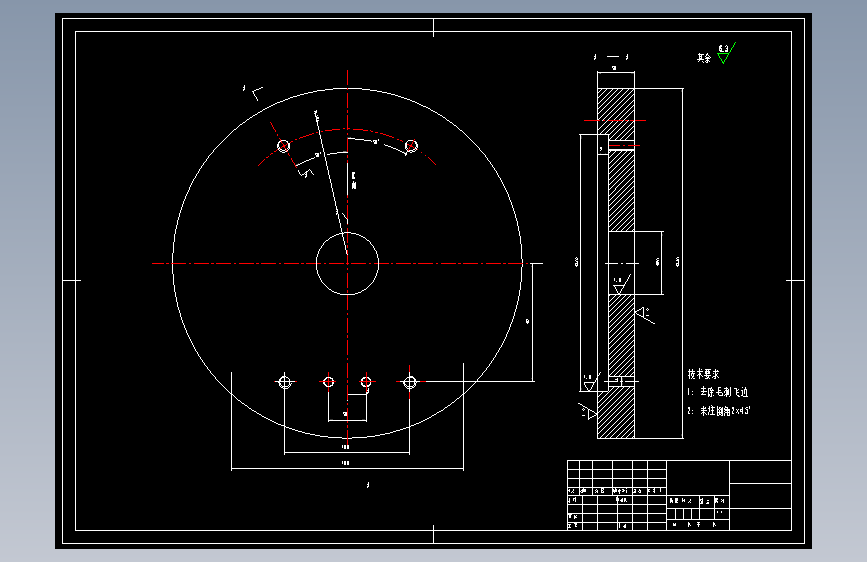

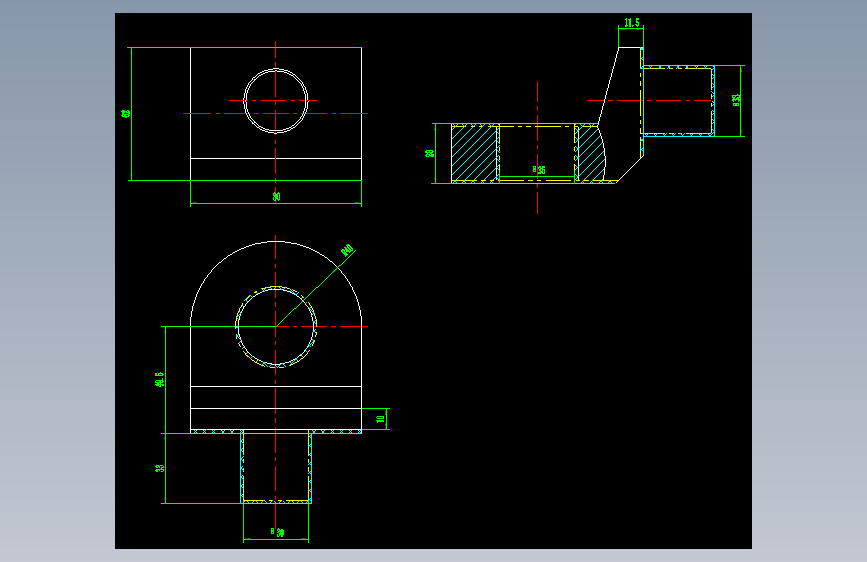

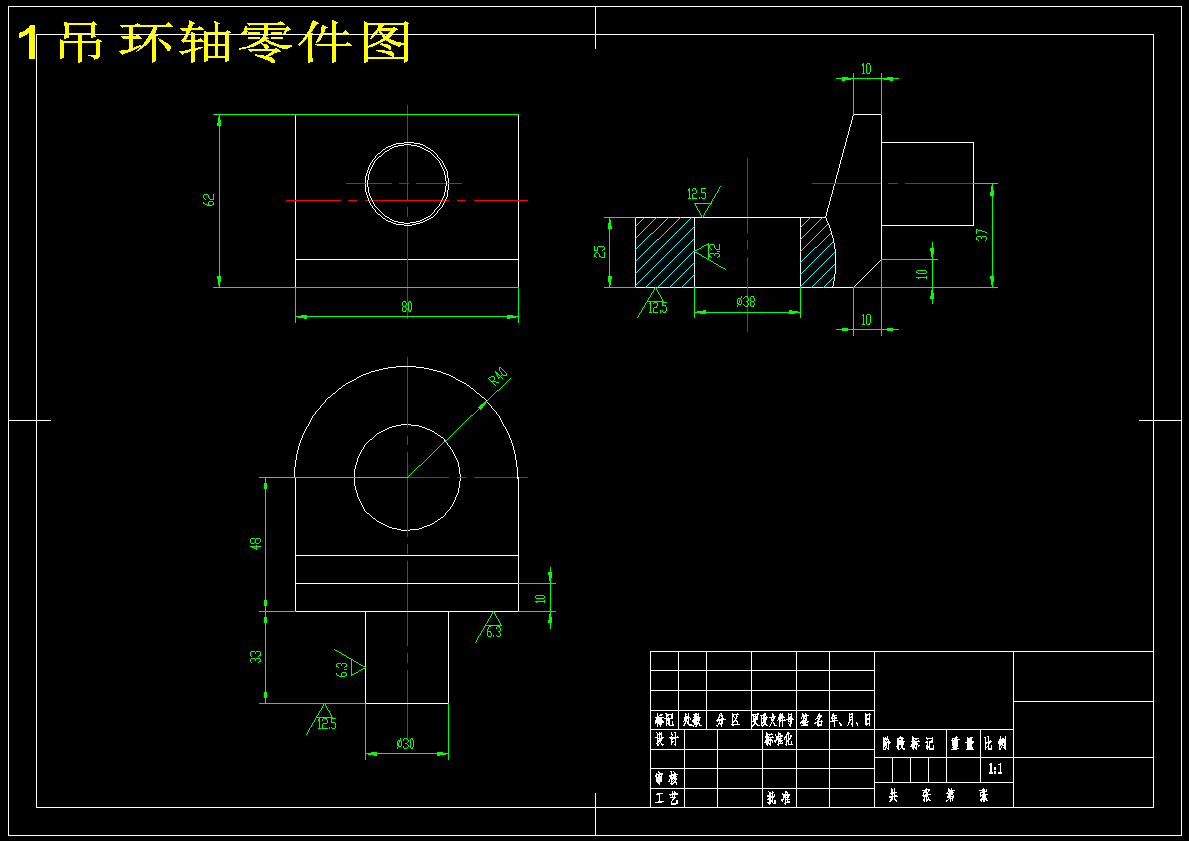

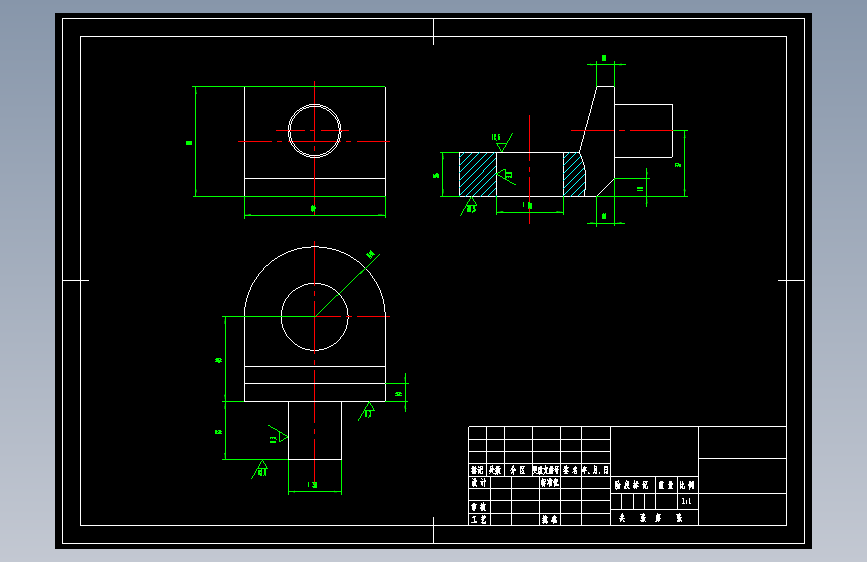

| 1 |  1吊环轴零件图.dwg | 291.34K |
| 2 |  吊环轴设计说明书.doc | 437.00K |

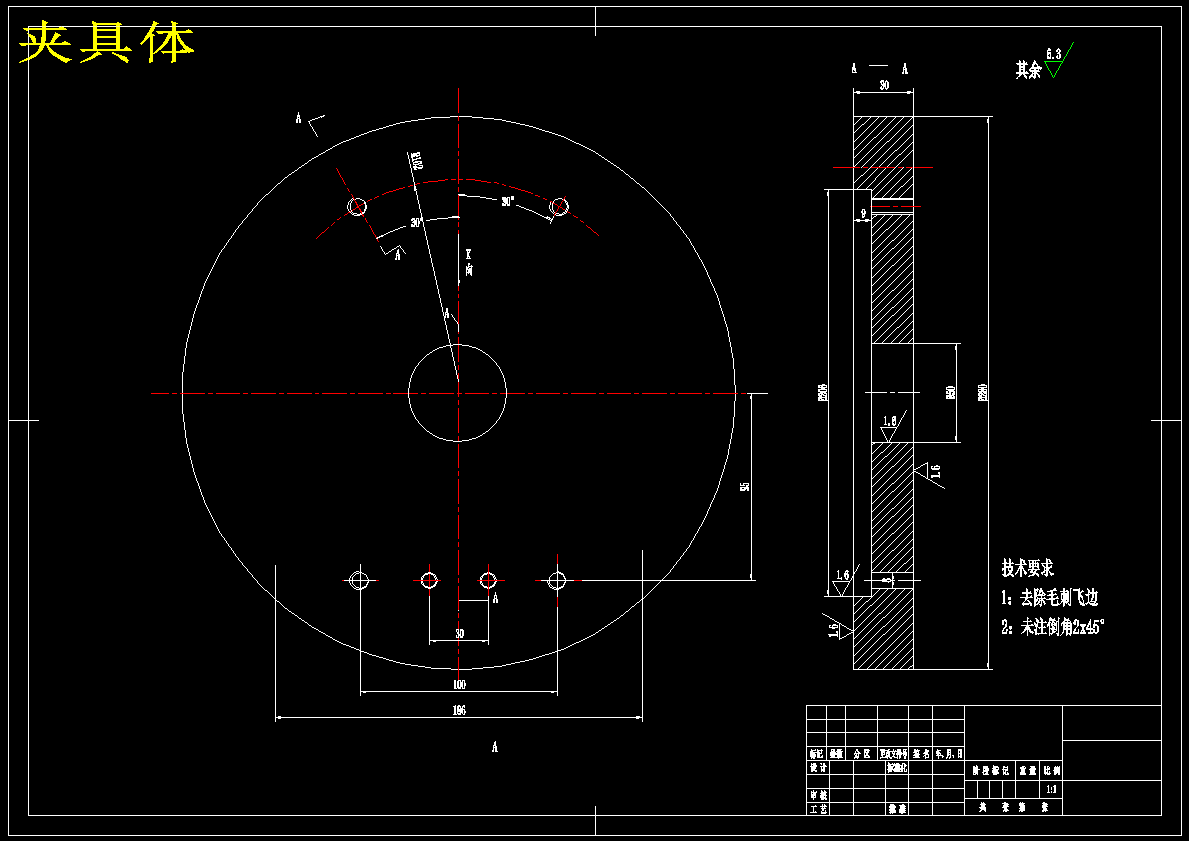

| 3 | 夹具体.dwg | 297.09K |

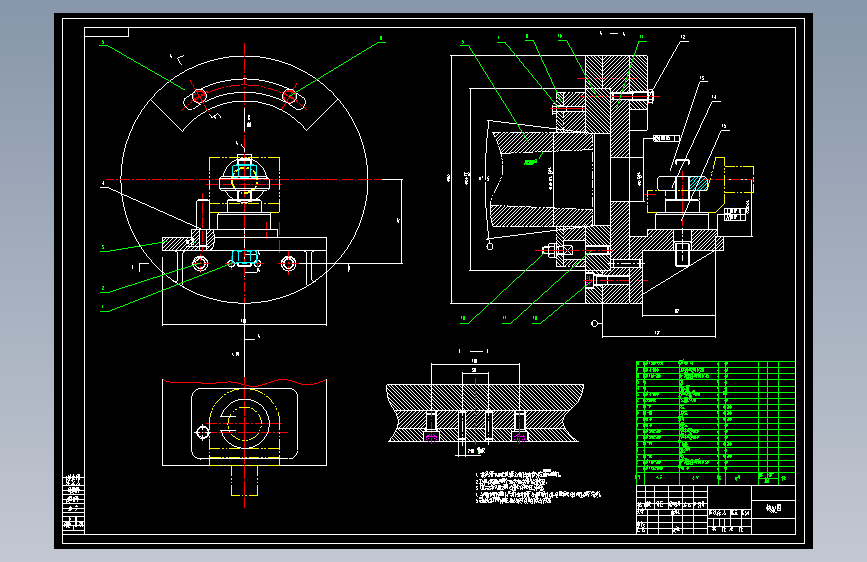

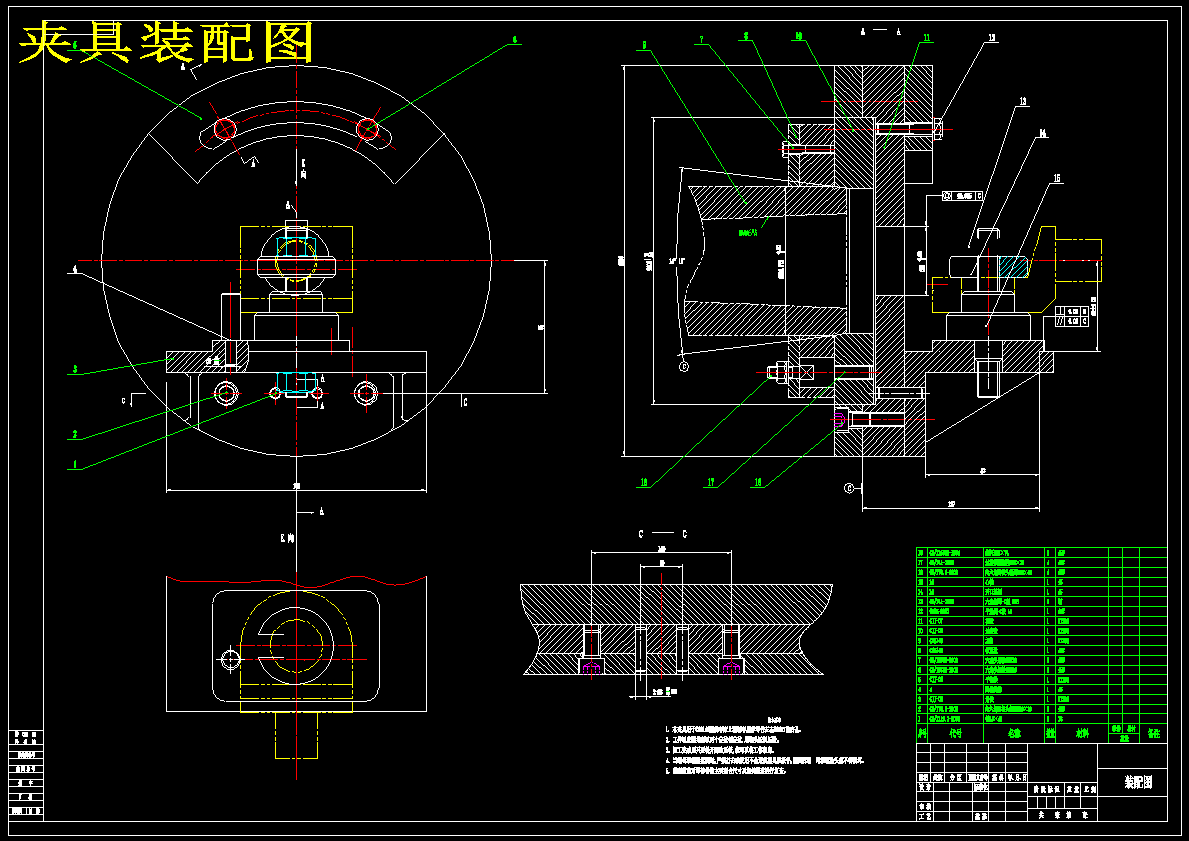

| 4 | 夹具装配图.dwg | 344.56K |
| 5 | 工序卡片.doc | 64.50K |
| 6 | 工艺过程卡片.doc | 54.00K |

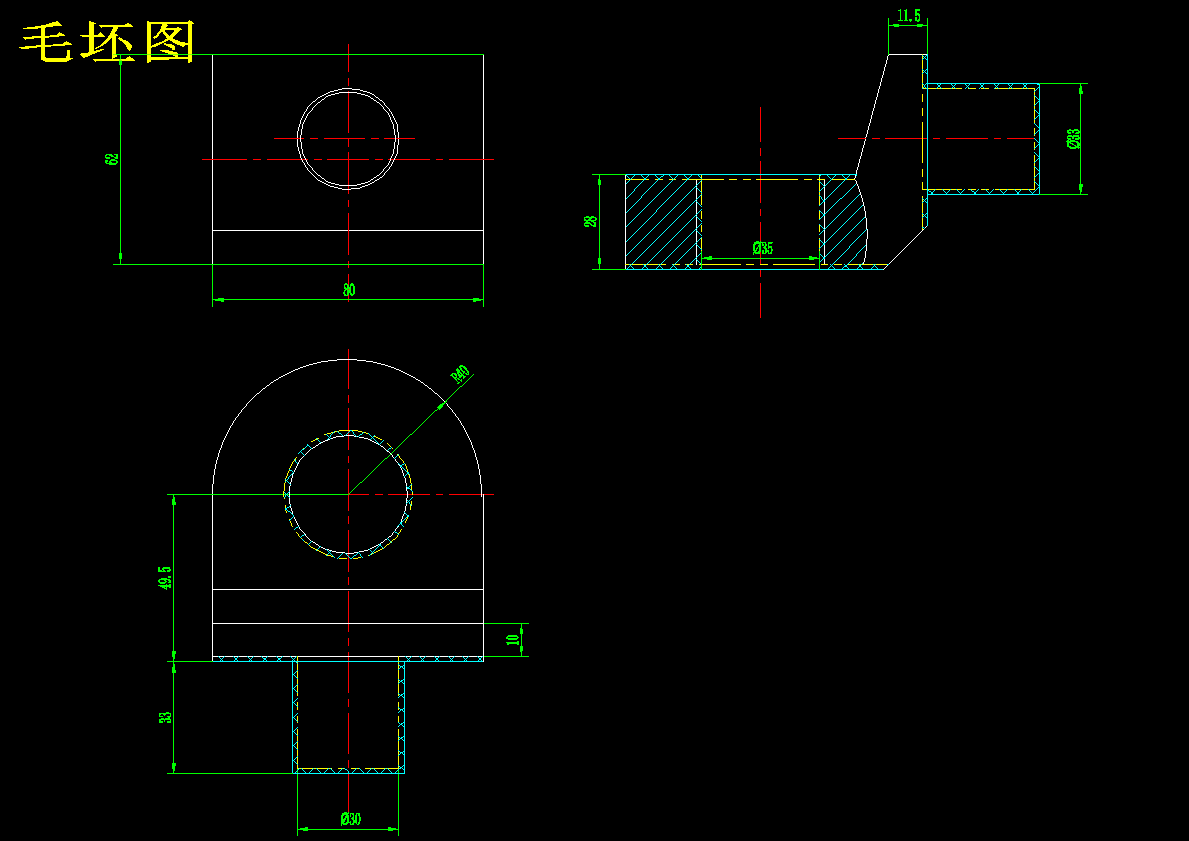

| 7 | 毛坯图.dwg | 288.13K |
