A10 圆盘循环上料机图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小41.54M,图纸格式为sldprt,sldasm,x_t,图纸软件为SOLIDWORKS 2018,可供设计参考。

A10 圆盘循环上料机
首页>图纸库>机械设备>非标设备2025-08-22报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
5

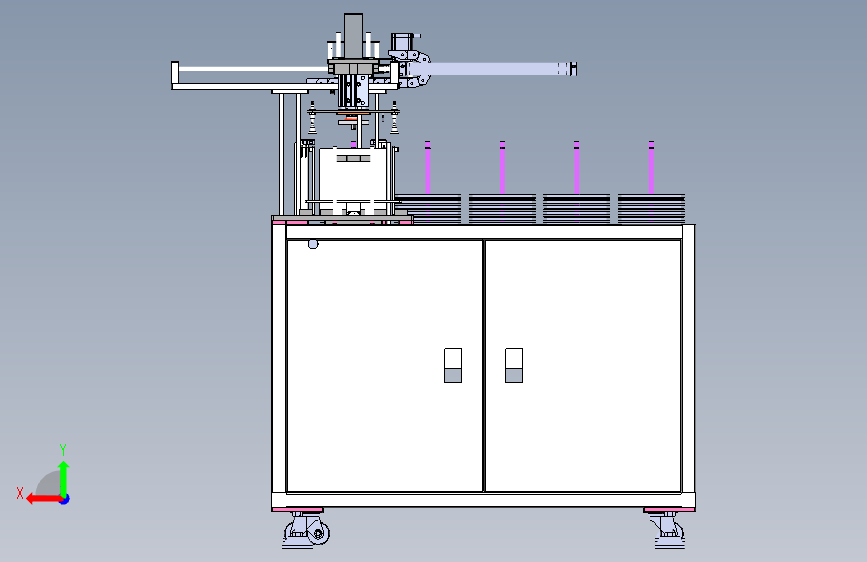

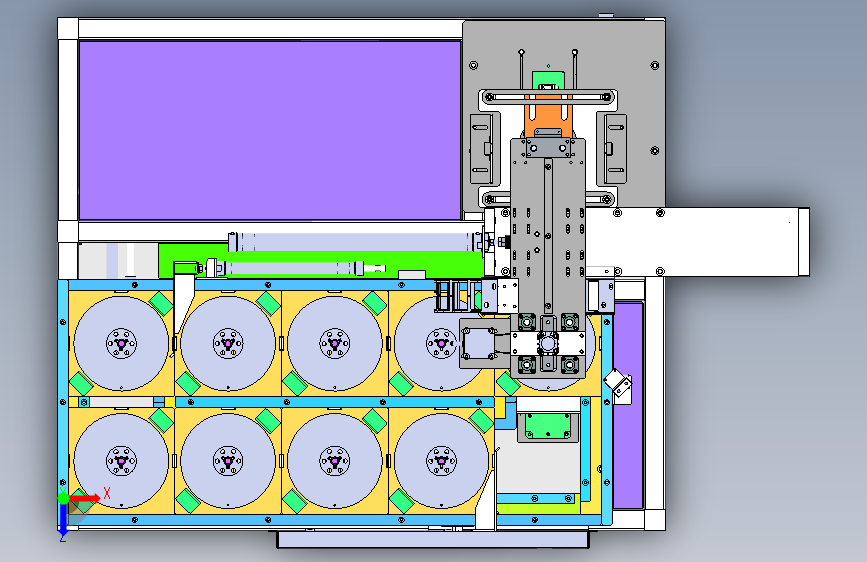

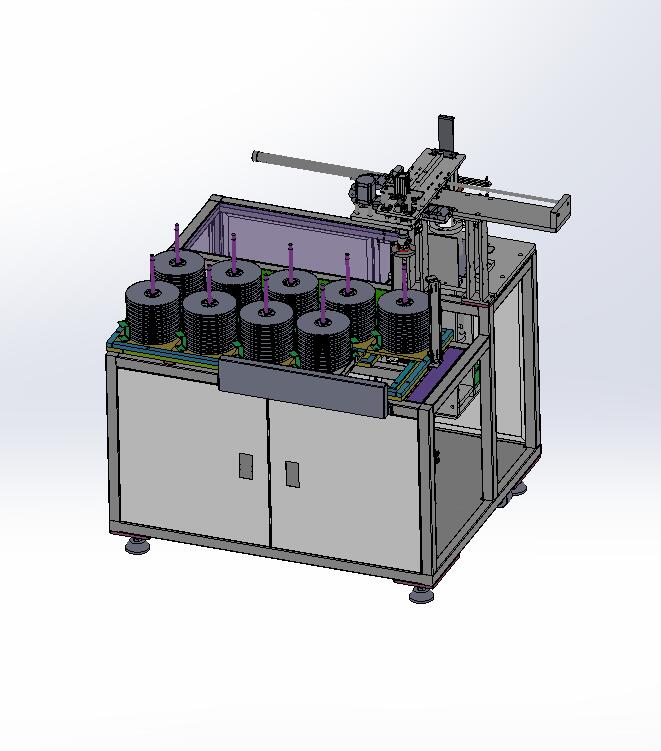

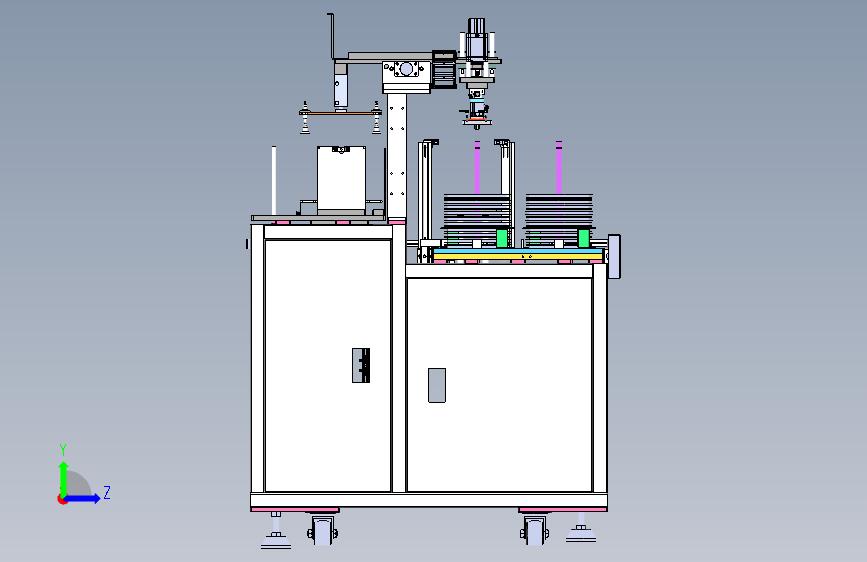

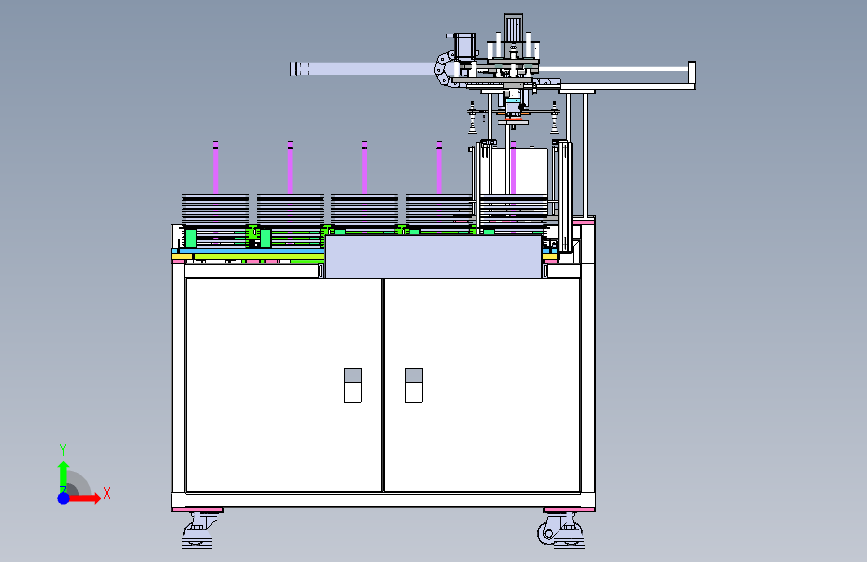

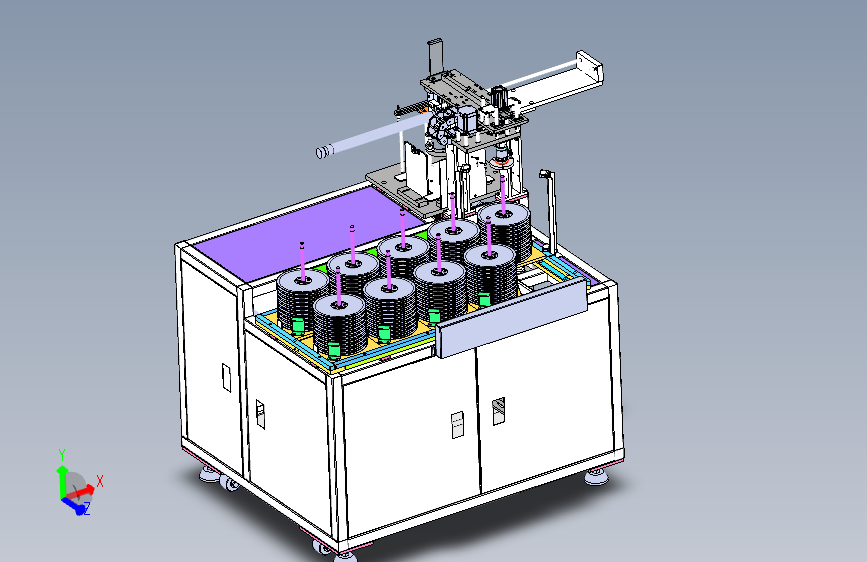

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
A10 圆盘循环上料机图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小41.54M,图纸格式为sldprt,sldasm,x_t,图纸软件为SOLIDWORKS 2018,可供设计参考。
下载需要160金币
立即下载 收藏
图纸信息
图纸ID ：415403
文件大小：41.54M
所需金币：160
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm,x_t
软件版本：SOLIDWORKS 2018
作者
WX_202780
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 57CM231.sldprt321.73K
2软件图标3 7寸卷盘1.SLDPRT168.60K
3软件图标3 7寸卷盘铝箔袋1.SLDPRT48.56K
4软件图标3 B-TRD899MINI-112-01料袋前挡板1.SLDPRT103.10K
5软件图标3 B-TRD899MINI-112-02料袋左挡板1.SLDPRT243.05K
6软件图标3 B-TRD899MINI-112-03料袋料仓底板1.SLDPRT120.22K
7软件图标3 B-TRD899MINI-112-04料袋感应光纤支架1.SLDPRT199.92K
8软件图标3 B-TRD899MINI-112-05缺料感应支架1.SLDPRT147.07K
9软件图标3 B-TRD899MINI-113-01卷盘料仓顶料感应片1.SLDPRT162.05K
10软件图标3 B-TRD899MINI-114-01对射光电竖支架1.SLDPRT220.57K
11软件图标3 B-TRD899MINI-114-02光电底座1.SLDPRT194.48K
12软件图标3 B-TRD899MINI-114-03光电底座B1.SLDPRT183.79K
13软件图标3 B-TRD899MINI-114-04对射光电安装支架1.SLDPRT174.57K
14软件图标3 B-TRD899MINI-116-01气缸脚座A1.SLDPRT183.08K
15软件图标3 B-TRD899MINI-116-02气缸连接板A1.SLDPRT132.70K
16软件图标3 B-TRD899MINI-117-01气缸脚座B1.SLDPRT142.80K
17软件图标3 B-TRD899MINI-117-02气缸连接板B1.SLDPRT166.54K
18软件图标3 B-TRD899MINI-118-01气缸脚座C1.SLDPRT138.76K
19软件图标3 B-TRD899MINI-118-02气缸连接板C1.SLDPRT262.90K
20软件图标3 B-TRD899MINI-119-01卷盘上料拉手1.SLDPRT164.24K
21软件图标3 B-TRD899MINI-119-02托盘推板1.SLDPRT123.86K
22软件图标3 B-TRD899MINI-121-01移载气缸安装板1.SLDPRT104.39K
23软件图标3 B-TRD899MINI-121-02管接头架高板1.SLDPRT155.81K
24软件图标3 B-TRD899MINI-121-03卷盘提升气缸面板1.SLDPRT97.26K
25软件图标3 B-TRD899MINI-121-04拖链槽1.SLDPRT139.16K
26软件图标3 B-TRD899MINI-121-05拖链连接板1.SLDPRT107.27K
27软件图标3 B-TRD899MINI-122-01光电遮光片1.SLDPRT99.28K
28软件图标3 B-TRD899MINI-122-02气缸连接板1.SLDPRT76.54K
29软件图标3 B-TRD899MINI-122-03卷盘检测光电支架1.SLDPRT85.46K
30软件图标3 BAY6005ZZ1.SLDPRT568.91K
31软件图标3 BAY6204ZZ深沟球轴承1.SLDPRT611.51K
32软件图标3 BSLMM5消音器1.SLDPRT111.88K
33软件图标4 CFQ01-D65-NM脚轮1.SLDASM160.55K
34软件图标3 CX-411松下对射光电1.SLDPRT100.57K
35软件图标3 EBJ01-S5M100-15-A-P-d81.SLDPRT249.66K
36软件图标3 EBJ01-S5M100-30-A-P-d251.SLDPRT336.58K
37软件图标3 ECP21-S5M-100-375同步带1.SLDPRT81.75K
38软件图标3 EE-SX672A1.SLDPRT134.33K
39软件图标3 EE_SX672_WR11021.SLDPRT95.67K
40软件图标3 EW-LS611.SLDPRT931.06K
41软件图标4 F-2HAFU-35TZ1.SLDASM82.17K
42软件图标3 F-2HA聚焦镜1.sldprt56.37K
43软件图标3 F-M10X125F浮动接头1.SLDPRT138.61K
44软件图标3 FU-35TZ光纤1.SLDPRT72.12K
45软件图标4 H-TRD899MINI-111-00上料机架组件1.SLDASM542.61K
46软件图标3 H-TRD899MINI-111-02卷盘料仓框架门板11.sldprt189.61K
47软件图标3 H-TRD899MINI-111-03卷盘料仓框架门板21.SLDPRT189.72K
48软件图标3 H-TRD899MINI-111-04卷盘料仓框架门板31.SLDPRT190.50K
49软件图标3 H-TRD899MINI-111-05卷盘料仓框架门板41.SLDPRT186.75K
50软件图标3 H-TRD899MINI-111-06气缸保护罩1.SLDPRT130.91K
51软件图标3 H-TRD899MINI-111-07中间封板1.SLDPRT122.04K
52软件图标4 H-TRD899MINI-1111-00上料机架焊接件1.SLDASM270.73K
53软件图标3 H-TRD899MINI-1111-01上料机架方通1.SLDPRT609.96K
54软件图标3 H-TRD899MINI-1111-02脚轮板1.SLDPRT65.47K
55软件图标3 H-TRD899MINI-1111-03大板安装板1.SLDPRT70.80K
56软件图标3 H-TRD899MINI-1111-04机械手立柱安装板1.SLDPRT86.50K
57软件图标3 H-TRD899MINI-1111-05上料料仓底部封板1.SLDPRT79.80K
58软件图标3 H-TRD899MINI-1111-06铝箔袋料仓盖板1.SLDPRT163.99K
59软件图标3 H-TRD899MINI-1111-07卷盘料仓盖板1.SLDPRT163.99K
60软件图标3 HAD36-M5-L20-J1.SLDPRT96.89K
61软件图标4 HFCY20气手指1.SLDASM199.01K
62软件图标3 HI_CFQ01-D65-NM-0011.sldprt50.73K
63软件图标3 HI_CFQ01-D65-NM-0021.sldprt30.83K
64软件图标3 HI_LCV02-25-5-L530-F27-P15-LH15-S5-11.sldprt63.82K
65软件图标3 HI_LCV02-25-5-L530-F27-P15-LH15-S51.sldprt91.77K
66软件图标3 HI_VAC41-F50-R38-N13-VDC42-0011.sldprt48.76K
67软件图标3 HI_VDC42-F50-G1.sldprt39.30K
68软件图标3 HI_VDC42-F50-Y1.sldprt37.49K
69软件图标3 J-TRD899MINI-112-01料袋料仓安装板1.SLDPRT208.70K
70软件图标3 J-TRD899MINI-112-02铝箔袋后限位柱1.SLDPRT70.95K
71软件图标3 J-TRD899MINI-112-03前挡板固定板1.SLDPRT83.16K
72软件图标3 J-TRD899MINI-112-04侧挡板固定板1.SLDPRT86.20K
73软件图标3 J-TRD899MINI-113-01卷盘顶料丝杆座顶板1.SLDPRT157.33K
74软件图标3 J-TRD899MINI-113-02卷盘顶料丝杆座导轨板1.SLDPRT118.45K
75软件图标3 J-TRD899MINI-113-03卷盘顶料丝杆座电机板1.SLDPRT127.09K
76软件图标3 J-TRD899MINI-113-04卷盘顶料丝杆座底板1.SLDPRT101.91K
77软件图标3 J-TRD899MINI-113-05卷盘顶料导向轴1.SLDPRT82.69K
78软件图标3 J-TRD899MINI-113-06卷盘料仓顶料板1.SLDPRT117.03K
79软件图标3 J-TRD899MINI-113-07卷盘顶料丝杆螺母板1.SLDPRT125.49K
80软件图标3 J-TRD899MINI-115-01卷盘轨道底板A1.SLDPRT132.79K
81软件图标3 J-TRD899MINI-115-02卷盘轨道底板B1.SLDPRT115.64K
82软件图标3 J-TRD899MINI-115-03卷盘轨道底板C1.SLDPRT118.23K
83软件图标3 J-TRD899MINI-115-04卷盘轨道A1.SLDPRT74.80K
84软件图标3 J-TRD899MINI-115-05卷盘轨道B1.SLDPRT78.59K
85软件图标3 J-TRD899MINI-115-06卷盘轨道C1.SLDPRT72.32K
86软件图标3 J-TRD899MINI-115-07卷盘轨道D1.SLDPRT72.81K
87软件图标3 J-TRD899MINI-115-08卷盘轨道E1.SLDPRT75.72K
88软件图标3 J-TRD899MINI-115-09卷盘轨道F1.SLDPRT85.30K
89软件图标3 J-TRD899MINI-115-10安装垫圈1.SLDPRT63.19K
90软件图标3 J-TRD899MINI-116-01气缸导柱1.SLDPRT77.63K
91软件图标3 J-TRD899MINI-119-01卷盘上料托盘1.SLDPRT202.74K
92软件图标3 J-TRD899MINI-119-02卷盘推块1.SLDPRT78.46K
93软件图标3 J-TRD899MINI-119-03卷盘上料导柱-13.01.SLDPRT91.08K
94软件图标3 J-TRD899MINI-121-01无杆气缸底板1.SLDPRT120.98K
95软件图标3 J-TRD899MINI-121-02导向轴安装板1.SLDPRT135.06K
96软件图标3 J-TRD899MINI-121-03导向轴安装板B1.SLDPRT99.94K
97软件图标3 J-TRD899MINI-121-04卷盘上料导向轴1.SLDPRT76.81K
98软件图标3 J-TRD899MINI-121-05上料移载立柱1.SLDPRT158.30K
99软件图标3 J-TRD899MINI-121-06无杆气缸连接板1.SLDPRT326.54K
100软件图标3 J-TRD899MINI-121-07模组加强筋1.SLDPRT68.26K
101软件图标3 J-TRD899MINI-121-08移载气缸连接板1.SLDPRT106.62K
102软件图标3 J-TRD899MINI-121-09卷盘提升气缸立柱1.SLDPRT92.79K
103软件图标3 J-TRD899MINI-122-01卷盘抓取导柱1.SLDPRT84.08K
104软件图标3 J-TRD899MINI-122-02提升气缸连接板1.SLDPRT170.97K
105软件图标3 J-TRD899MINI-122-03同步轮转轴1.SLDPRT152.10K
106软件图标3 J-TRD899MINI-122-04步进安装立柱1.SLDPRT77.95K
107软件图标3 J-TRD899MINI-122-05气缸立柱1.SLDPRT92.85K
108软件图标3 J-TRD899MINI-122-06轴承端盖1.SLDPRT107.00K
109软件图标3 J-TRD899MINI-122-07气缸连接头1.SLDPRT89.60K
110软件图标3 J-TRD899MINI-123-01料袋吸盘面板1.SLDPRT104.96K
111软件图标3 J-TRD899MINI-123-02料袋吸盘调节板1.SLDPRT72.39K
112软件图标3 J-TRD899MINI-123-03吸盘气缸隔板1.SLDPRT129.58K
113软件图标3 J-TRD899MINI-124-01三爪气手指法兰板1.SLDPRT106.05K
114软件图标3 J-TRD899MINI-124-02三爪气手指夹爪1.SLDPRT144.24K
115软件图标3 KLTIM20-M5-IG-6厘管宝塔头弹簧缓冲支杆1.SLDPRT482.00K
116软件图标3 KSL06-01S旋转接头1.SLDPRT102.81K
117软件图标3 LME13-d12直线轴承1.SLDPRT93.63K
118软件图标3 LMG13-d121.SLDPRT103.98K
119软件图标3 LMW01-d12直线轴承1.SLDPRT92.97K
120软件图标4 MA20x200SU气缸1.SLDASM131.19K
121软件图标4 MA20x250SU气缸1.SLDASM130.73K
122软件图标4 MA32x400SU气缸1.SLDASM124.55K
123软件图标3 PGOB24-M5-AG-硅胶1.SLDPRT100.58K
124软件图标3 PH6011.SLDPRT169.73K
125软件图标3 PH6M5管接头1.SLDPRT188.81K
126软件图标4 S-TRD899MINI-113-60滚珠丝杆组件1.SLDASM85.56K
127软件图标4 SDA25x30SB气缸1.SLDASM179.91K
128软件图标3 TAC21-M6-L70杯头内六角螺丝1.SLDPRT79.47K
129软件图标3 TBP01-20卡簧1.SLDPRT77.76K
130软件图标3 TBP01-25卡簧1.SLDPRT79.46K
131软件图标4 TCL20x50S1.SLDASM211.10K
132软件图标4 TRD899MINI-11-00上料料仓机构1.SLDASM2.79M
133软件图标4 TRD899MINI-112-00铝箔袋料仓组件1.SLDASM653.83K
134软件图标4 TRD899MINI-113-00卷盘料仓顶料组件1.SLDASM1.32M
135软件图标4 TRD899MINI-114-00对射光电组件1.SLDASM105.08K
136软件图标4 TRD899MINI-115-00卷盘轨道组件1.SLDASM218.75K
137软件图标4 TRD899MINI-116-00托盘推料组件A1.SLDASM195.00K
138软件图标4 TRD899MINI-117-00托盘推料组件B1.SLDASM200.46K
139软件图标4 TRD899MINI-118-00托盘推料组件C1.SLDASM194.20K
140软件图标4 TRD899MINI-119-00卷盘上料托盘组件1.SLDASM192.18K
141软件图标4 TRD899MINI-12-00上料抓取移载机构1.SLDASM2.92M
142软件图标4 TRD899MINI-121-00上料移载机械手1.SLDASM495.83K
143软件图标4 TRD899MINI-122-00卷盘抓取机械手1.SLDASM1.57M
144软件图标4 TRD899MINI-123-00铝箔袋抓取机械手1.SLDASM621.61K
145软件图标4 TRD899MINI-124-00卷盘抓取夹爪组件1.SLDASM433.18K
146软件图标4 TRD899MINI-13-00光纤读孔组件1.SLDASM148.55K
147软件图标4 VAC41-F50-R38-N13-VDC42拖链1.SLDASM127.92K
148软件图标3 WAL22-D80-M16-L100-11.sldprt27.64K
149软件图标3 WAL22-D80-M16-L100-21.sldprt34.26K
150软件图标4 WAL22-D80-M16-L100脚杯1.SLDASM75.13K
151软件图标3 YAUU-D4-L35拉伸弹簧1.SLDPRT198.92K
152软件图标3 Z-TRD899MINI-113-01光电安装槽1.SLDPRT94.51K
153软件图标3 _20MANut1.sldprt34.08K
154软件图标3 _20MANut11.sldprt34.00K
155软件图标3 _20MANut1_11.sldprt34.45K
156软件图标3 _20MANut_11.sldprt33.66K
157软件图标3 _20MAU200Body1.sldprt41.43K
158软件图标3 _20MAU250Body1.sldprt40.33K
159软件图标3 _20UMA200Rod1.sldprt27.69K
160软件图标3 _20UMA250Rod1.sldprt28.16K
161软件图标3 _32MANut1.sldprt34.54K
162软件图标3 _32MANut11.sldprt35.86K
163软件图标3 _32MAU400Body1.sldprt43.35K
164软件图标3 _32UMA400Rod1.sldprt33.84K
165软件图标3 _HFCI20_finger1.sldprt33.91K
166软件图标3 _HFCY20_body1.sldprt72.80K
167软件图标3 _HFCY20_finger1.sldprt33.78K
168软件图标3 _SDA-25-M8x1.251.sldprt36.68K
169软件图标3 _SDAS-25x30-B30_r1.sldprt33.83K
170软件图标3 _SDAS-25x3030_b1.sldprt88.27K
171软件图标3 _TC-L-20x5050_b1.sldprt95.04K
172软件图标3 _TCL-20x50-0_50fp1.sldprt39.56K
173软件图标3 同步带-怡合达ECL02-T5-150-42011021.SLDPRT86.80K
174软件图标3 同步轮-怡合达EAP33-T5150-30-A-N-d12.711021.SLDPRT410.50K
175软件图标3 同步轮-怡合达EAP33-T5150-30-A-N-d1511021.SLDPRT346.11K
176软件图标4 圆盘循环上料机.SLDASM5.24M
177软件图标3 带座轴承-怡合达LEB03-201.SLDPRT202.96K
178软件图标3 怡合达直线轴承LME13-d1611021.SLDPRT109.17K
179软件图标3 步进电机86CM351.SLDPRT673.59K
180软件图标13 圆盘循环上料机.x_t10.32M
