工件移动机构
图纸描述

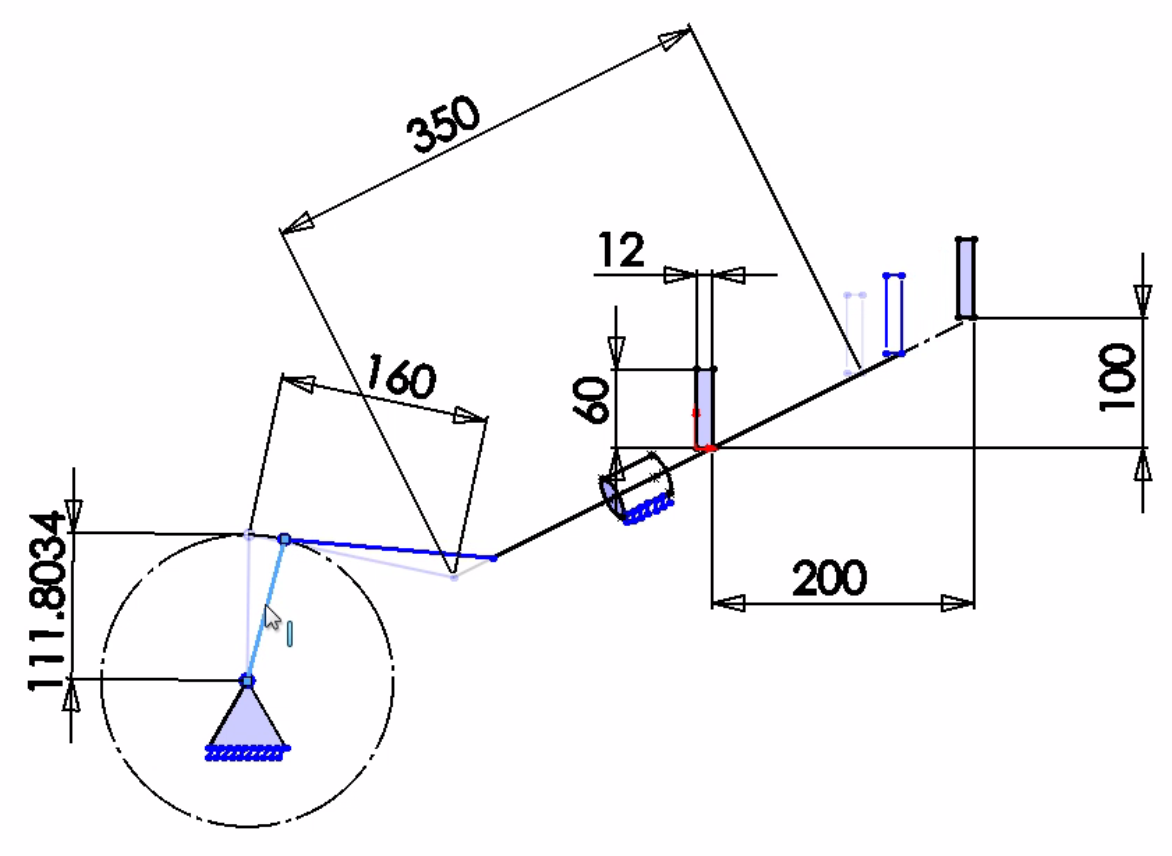

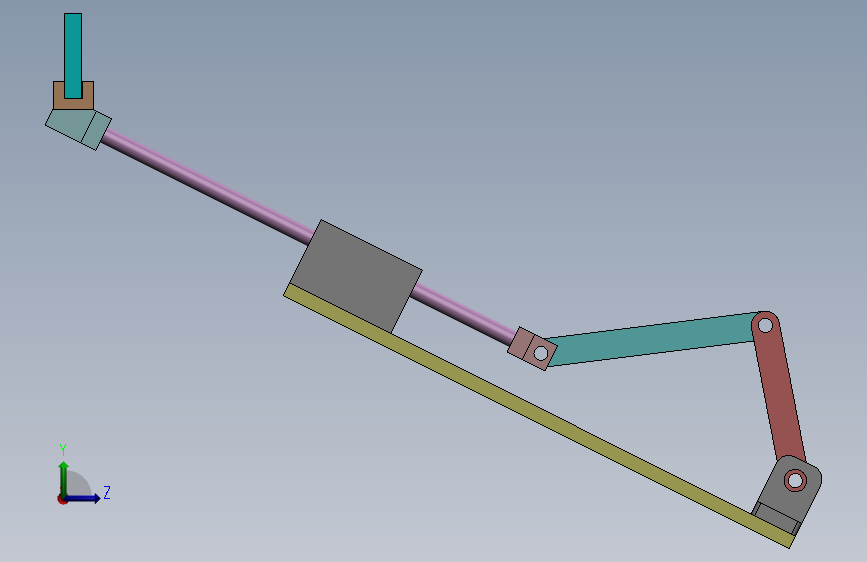

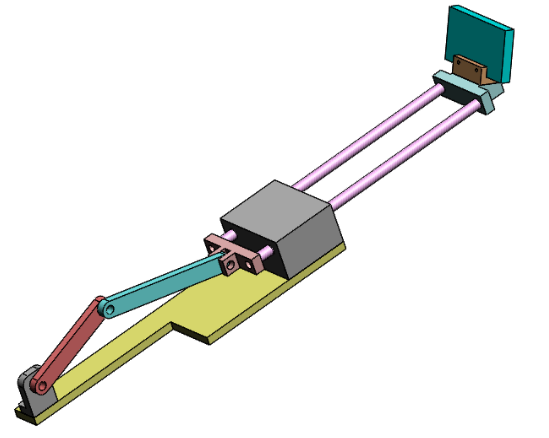

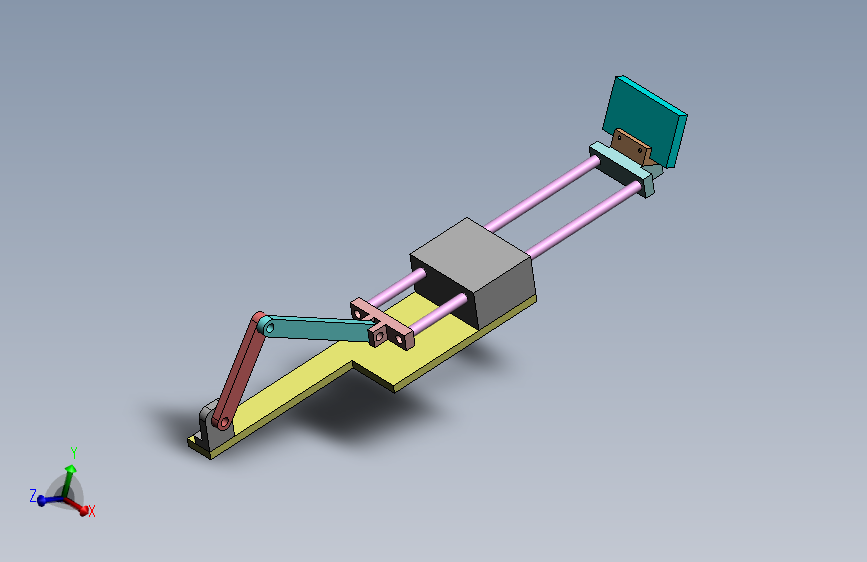

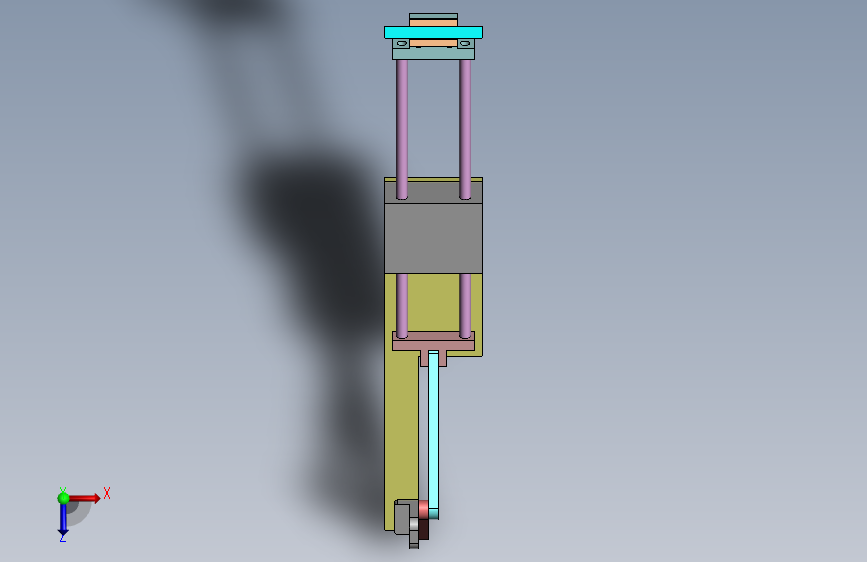

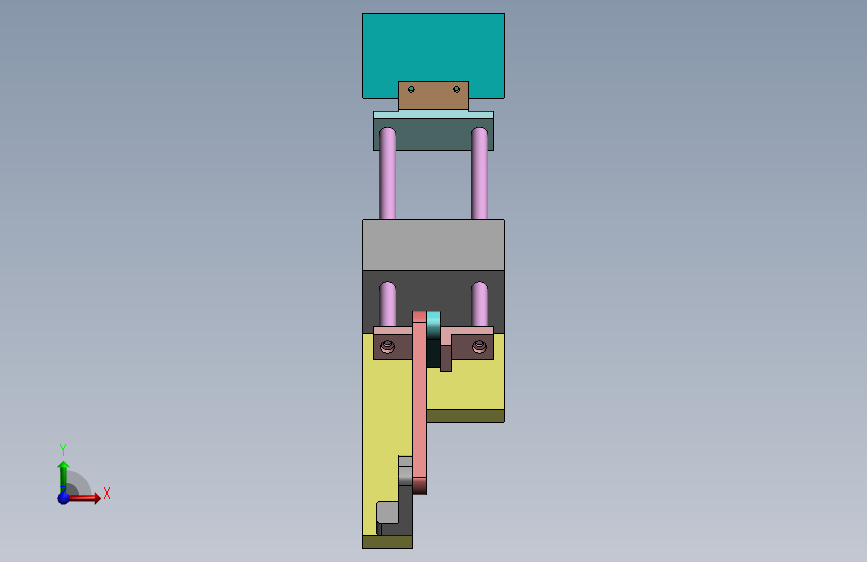

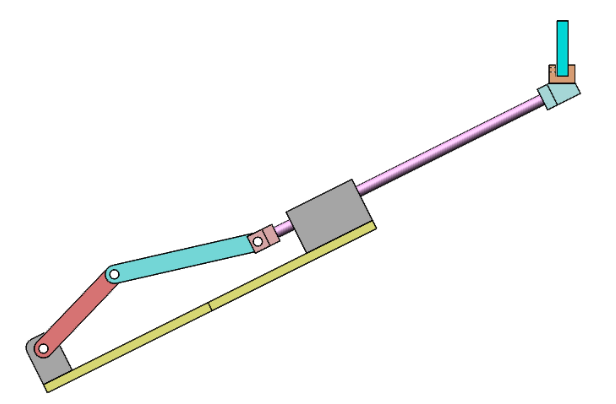

工件移动机构图纸下载，该图纸类型属于零部件模型、传动部件图纸，图纸大小4.75M，共计21个文件，包含3D图纸，图纸主格式为sldprt,sldasm,step,x_t,pdf，使用SOLIDWORKS 2018软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要230金币
立即下载 收藏
图纸信息
图纸ID ：415385
文件大小：4.75M
所需金币：230
图纸参数：可编辑，包含特征参数
图纸分类：零部件模型
图纸格式：sldprt,sldasm,step,x_t,pdf
软件版本：SOLIDWORKS 2018
作者
一只松鼠
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  【海量3D模型下载，三维模型免费下载】-开拔网.url | 129B |
| 2 | 必看说明.txt | 282B |
| 3 |  夹紧件.SLDPRT | 69.40K |
| 4 | 导杆.SLDPRT | 41.74K |
| 5 | 导杆安装板.SLDPRT | 108.50K |
| 6 | 导杆导向板.SLDPRT | 71.28K |
| 7 | 工件.SLDPRT | 60.59K |
| 8 | 工件夹紧转接板.SLDPRT | 101.35K |
| 9 |  工件移动机构.SLDASM | 174.15K |
| 10 | 工作台.SLDPRT | 66.70K |
| 11 | 曲柄.SLDPRT | 67.95K |
| 12 | 曲柄座.SLDPRT | 83.96K |
| 13 | 连杆.SLDPRT | 66.62K |
| 14 |  工件移动机构.STEP | 340.06K |
| 15 | 工件移动机构.x_t | 94.42K |
| 16 |  设计说明-20240411.docx | 379.35K |
| 17 |  设计说明-20240411.pdf | 1.21M |
| 18 | 设计说明.docx | 289.44K |
| 19 | 工件移动机构正视运动.avi | 1.85M |
| 20 | 工件移动机构轴侧运动.avi | 2.33M |
| 21 | 曲柄摇杆驱动工件直线运动原理.mp4 | 1.04M |
