轴承座加工工艺及钻Φ6孔夹具设计
图纸描述

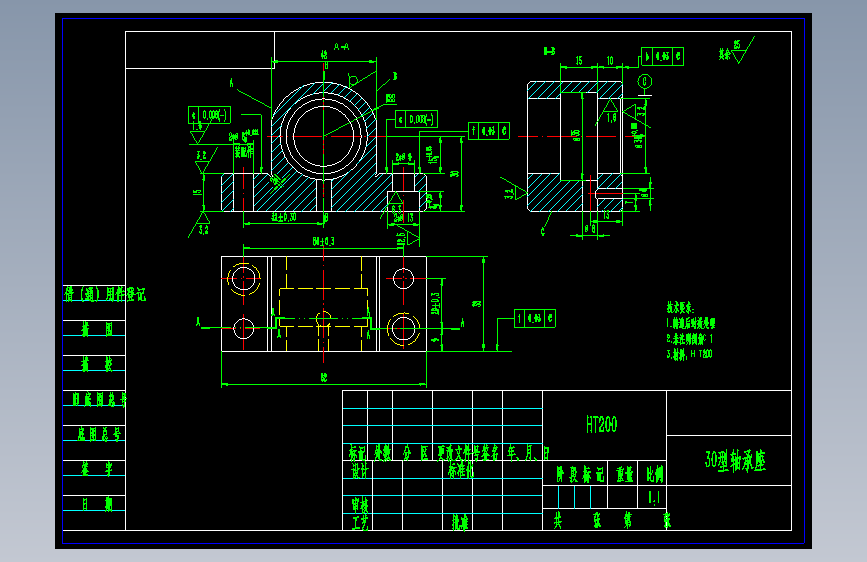

轴承座加工工艺及钻Φ6孔夹具设计图纸下载，该图纸类型属于零部件模型、传动部件图纸，图纸大小880.47K，共计10个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要90金币 推广可免费下载
立即下载 收藏
图纸信息
作者
暗中暴富
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

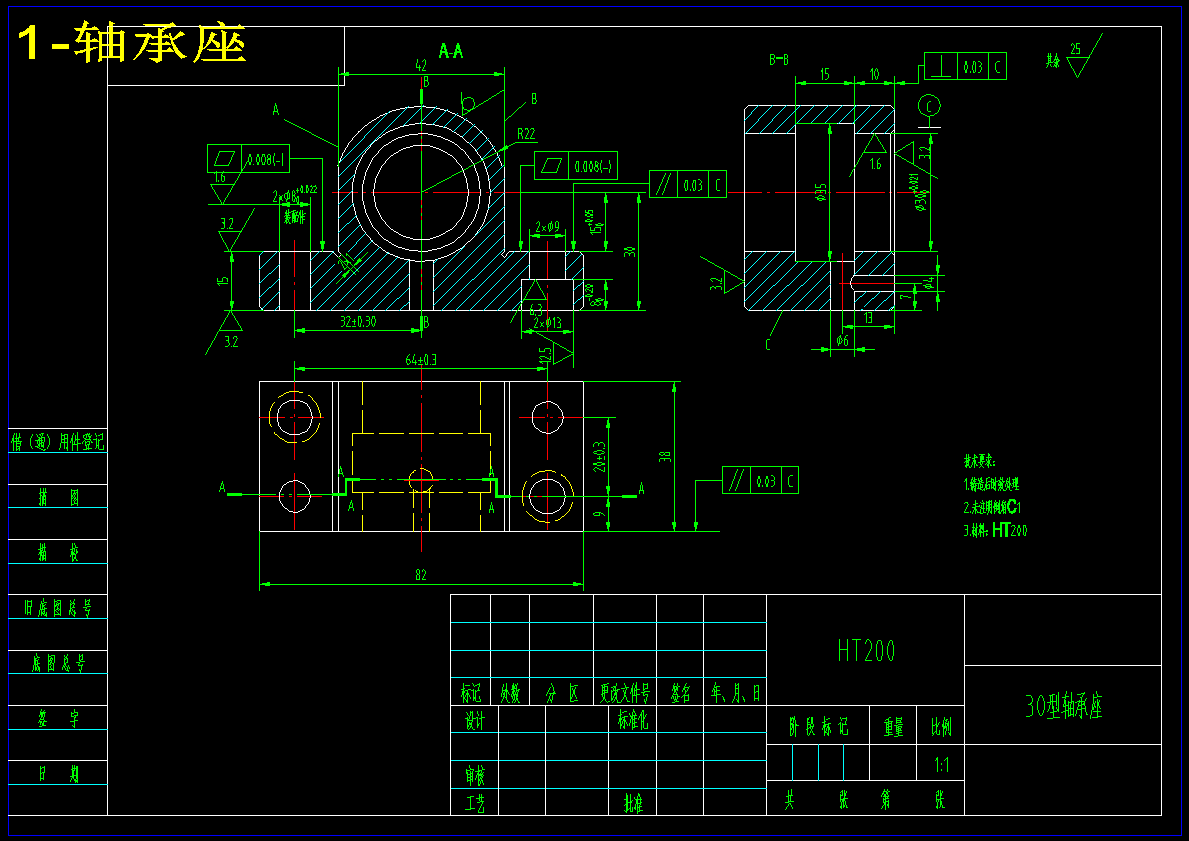

| 1 |  1-轴承座.dwg | 311.45K |

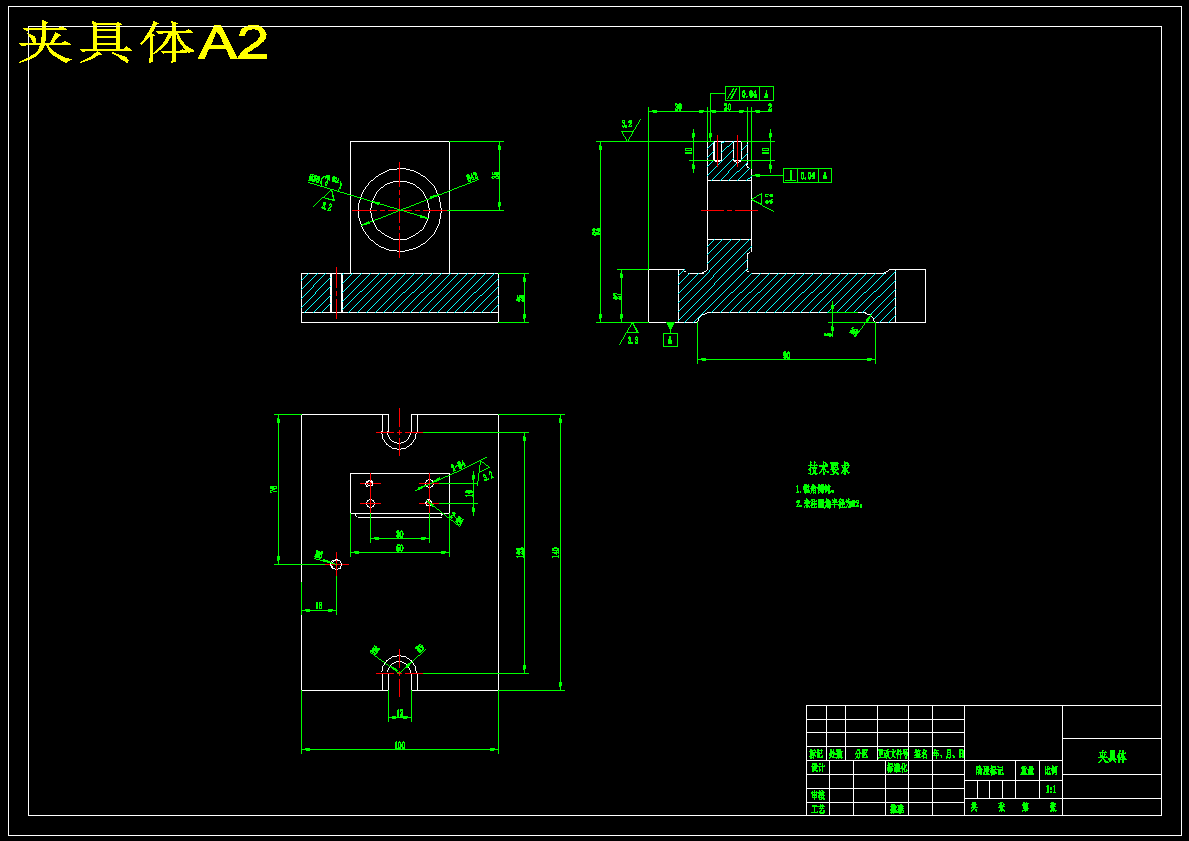

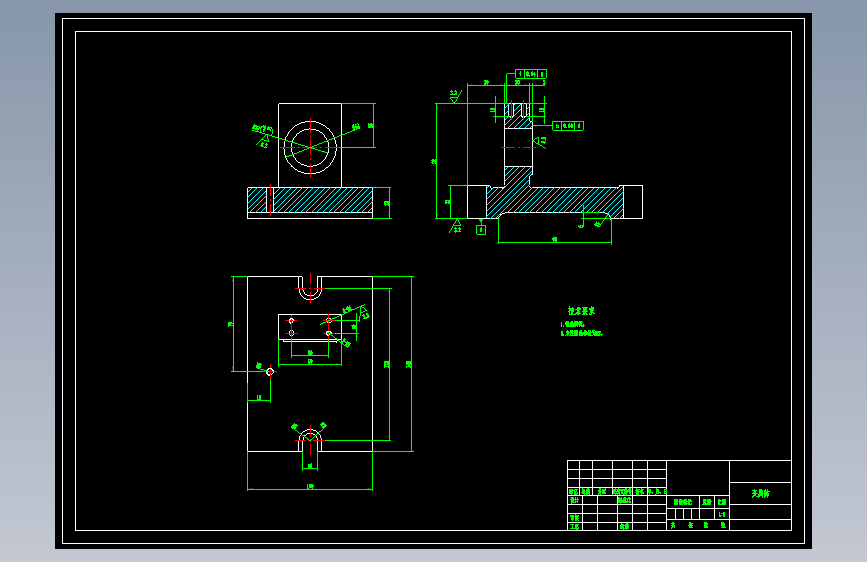

| 2 | 夹具体A2.dwg | 310.85K |
| 3 | 工序图.dwg | 315.67K |

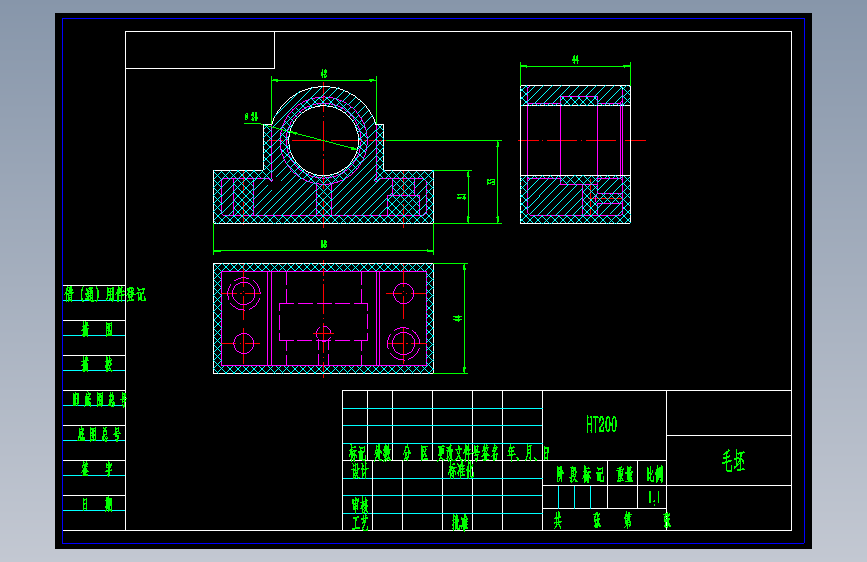

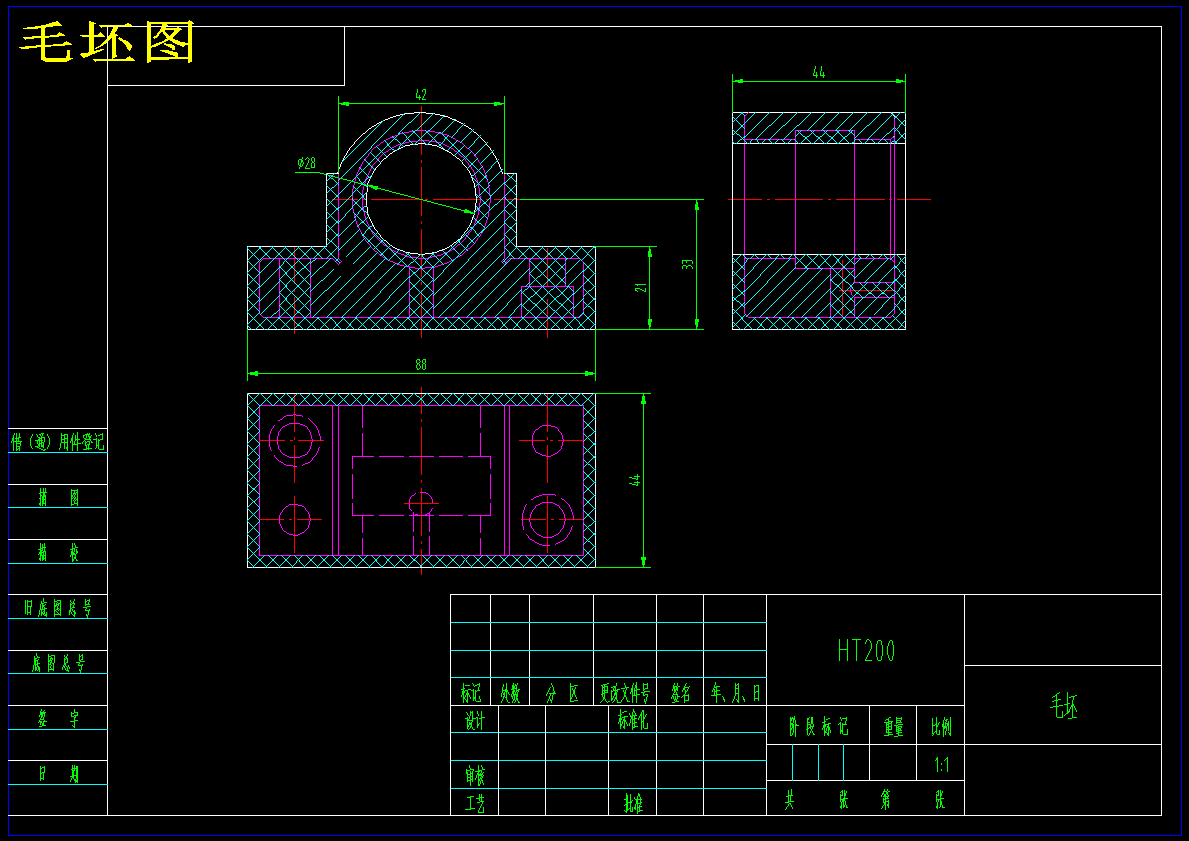

| 4 | 毛坯图.dwg | 300.25K |

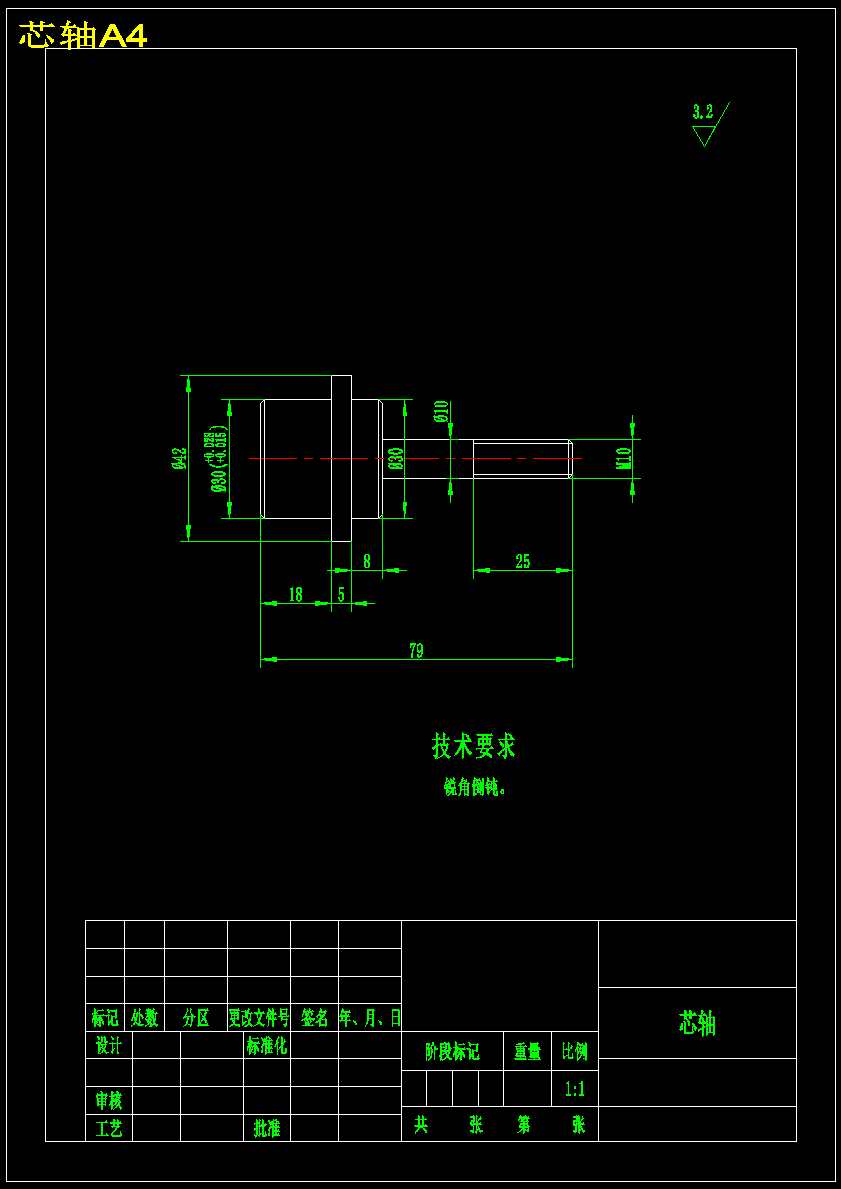

| 5 | 芯轴A4.dwg | 296.09K |

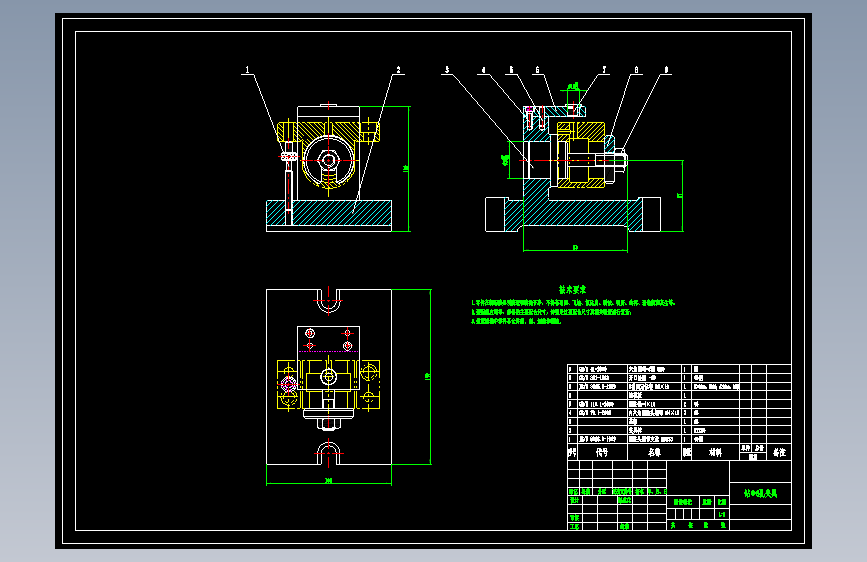

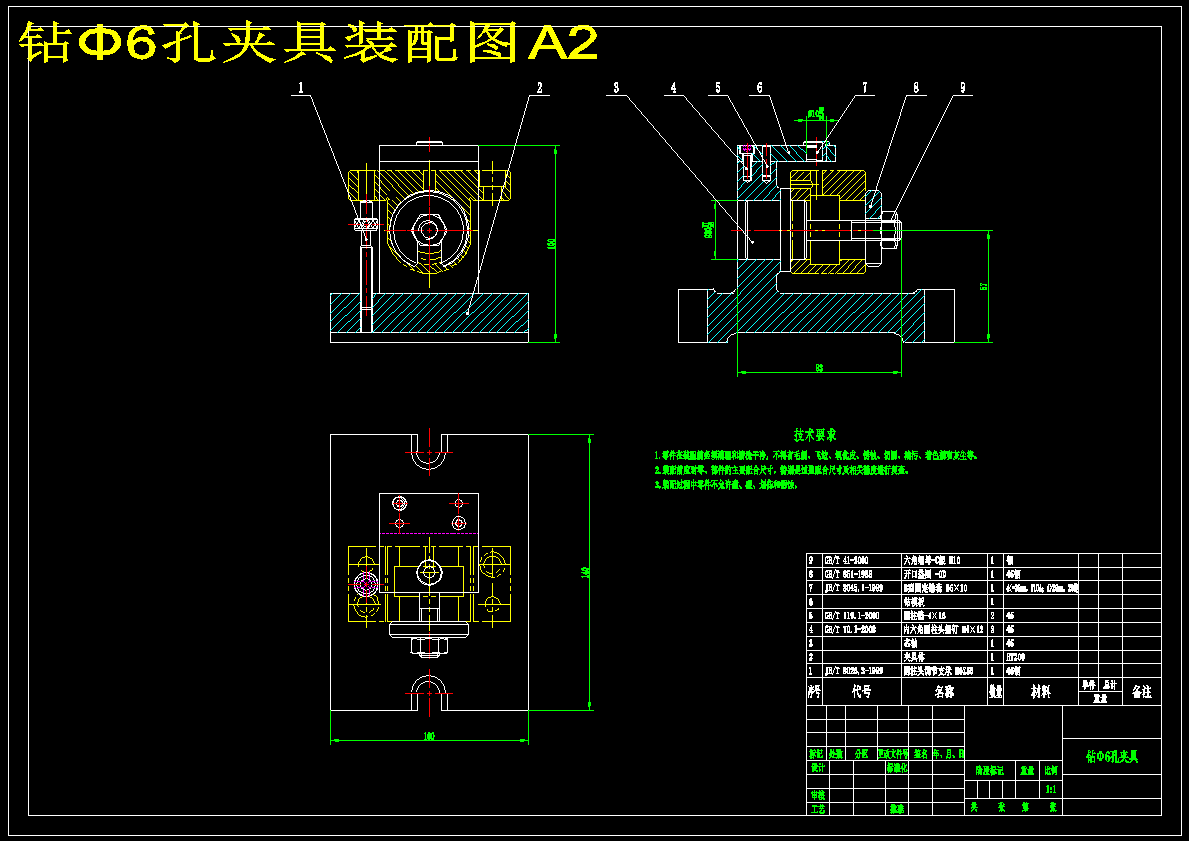

| 6 | 钻Φ6孔夹具装配图A2.dwg | 399.67K |
| 7 |  夹具说明书.doc | 62.00K |
| 8 | 工序卡片.doc | 989.05K |
| 9 | 轴承座工艺设计说明书.doc | 588.93K |
| 10 | 零件加工工艺过程卡.doc | 54.50K |
