震动挖掘机构
图纸描述

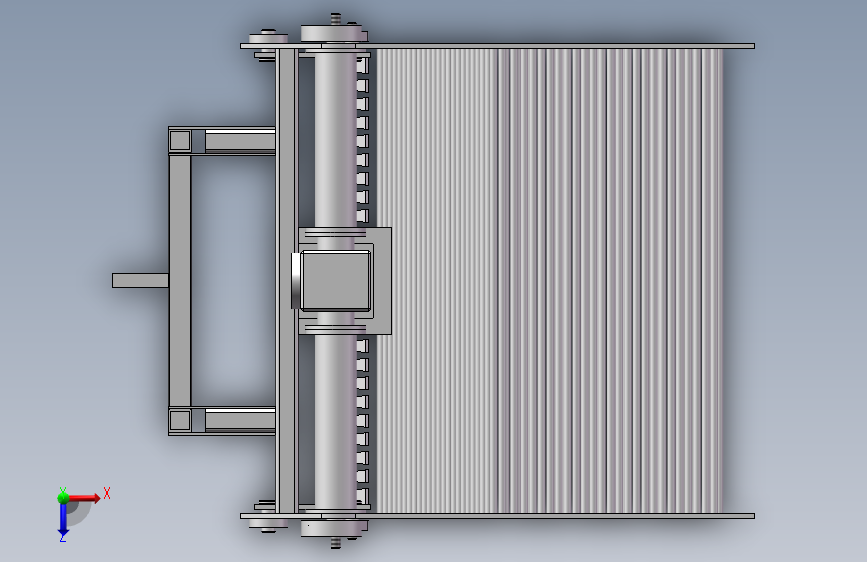

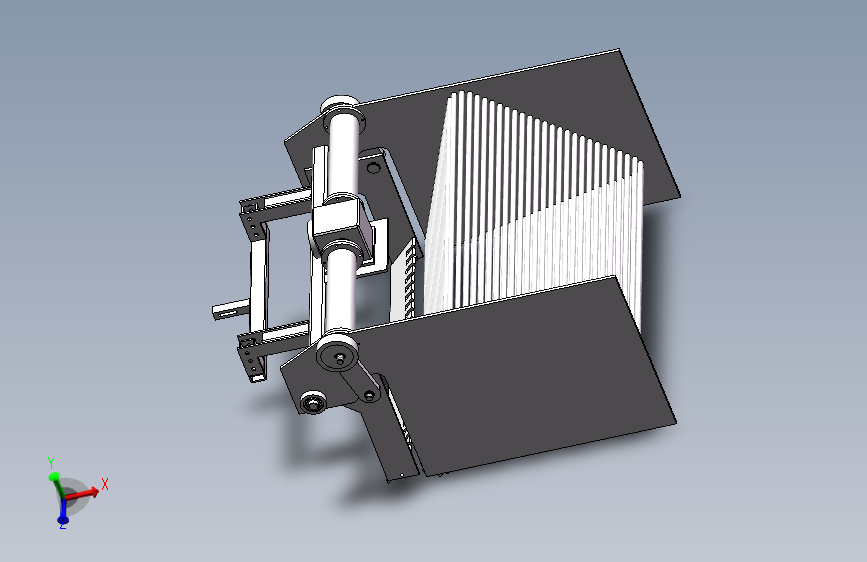

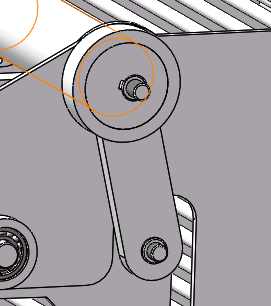

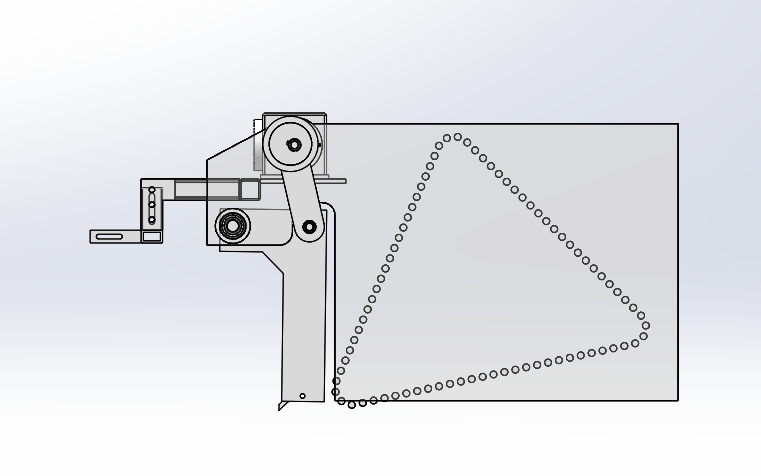

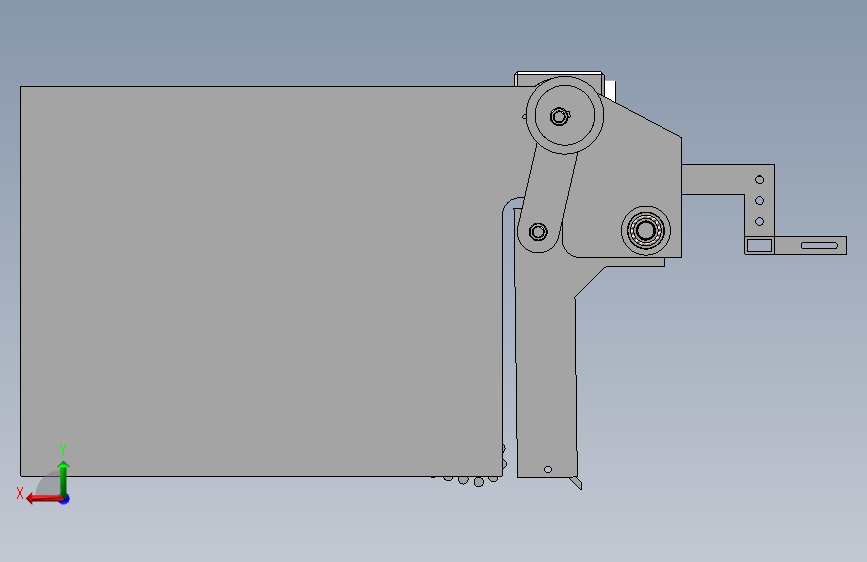

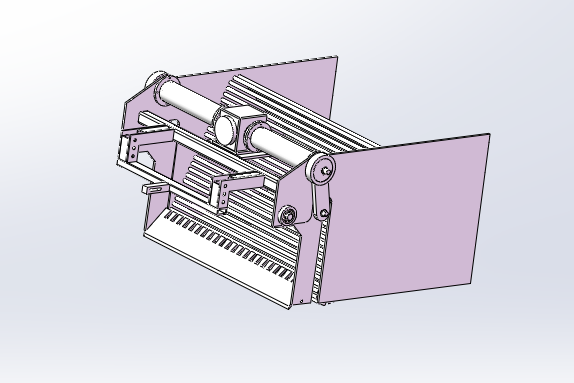

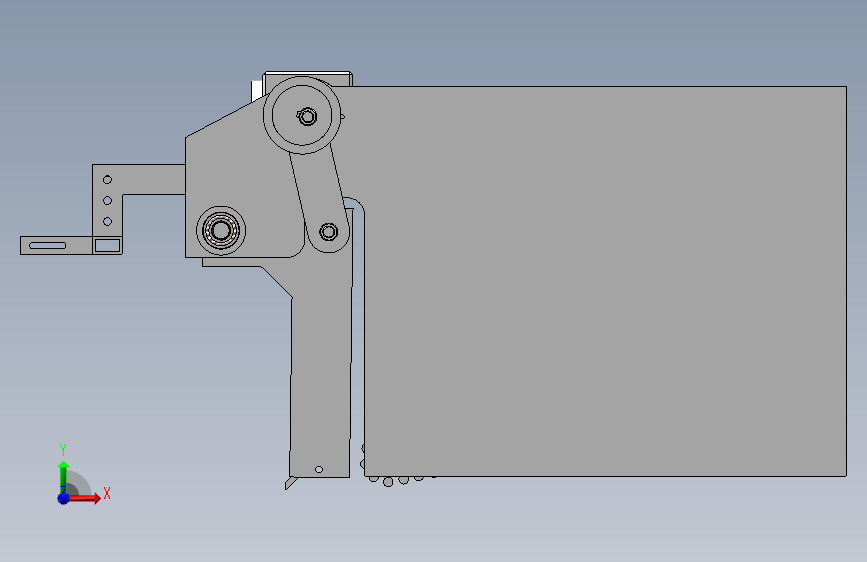

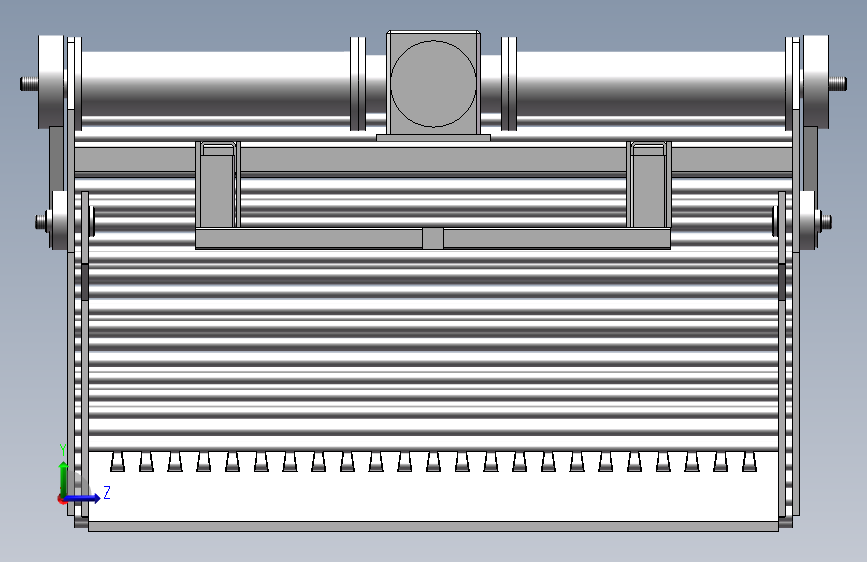

震动挖掘机构主要是曲柄连杆机构带动前方的挖掘铲进行挖掘，形成震动效果，挖掘后物品再通过输送带输送到后方，由齿轮箱驱动曲柄连杆机构进行旋转，整体合理。
下载需要230金币
立即下载 收藏
图纸信息
作者
机械梦想家
已分享: 份作品

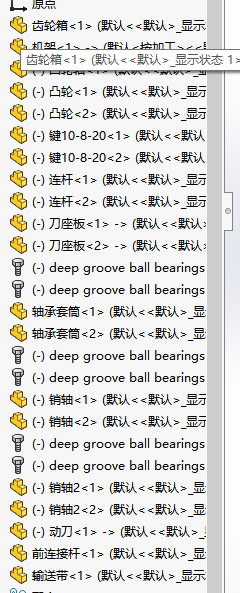

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  凸轮.SLDPRT | 86.51K |
| 2 | 凸轮轴.SLDPRT | 115.45K |
| 3 | 刀座板.SLDPRT | 71.89K |
| 4 | 前连接杆.SLDPRT | 154.13K |
| 5 | 动刀.SLDPRT | 167.34K |
| 6 | 机架.SLDPRT | 280.45K |
| 7 |  组装.SLDASM | 1.27M |
| 8 | 轴承套筒.SLDPRT | 121.74K |
| 9 | 输送带.SLDPRT | 220.43K |
| 10 | 连杆.SLDPRT | 93.37K |
| 11 | 销轴.SLDPRT | 78.09K |
| 12 | 销轴2.SLDPRT | 86.15K |
| 13 | 键10-8-20.SLDPRT | 82.32K |
| 14 | 齿轮箱.SLDPRT | 153.76K |
