CBF-E40齿轮泵泵体的机械加工工艺设计图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小2.27M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
CBF-E40齿轮泵泵体的机械加工工艺设计
图纸描述
CBF-E40齿轮泵泵体的机械加工工艺设计图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小2.27M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要120金币
立即下载 收藏
图纸信息
作者
WX_203005
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

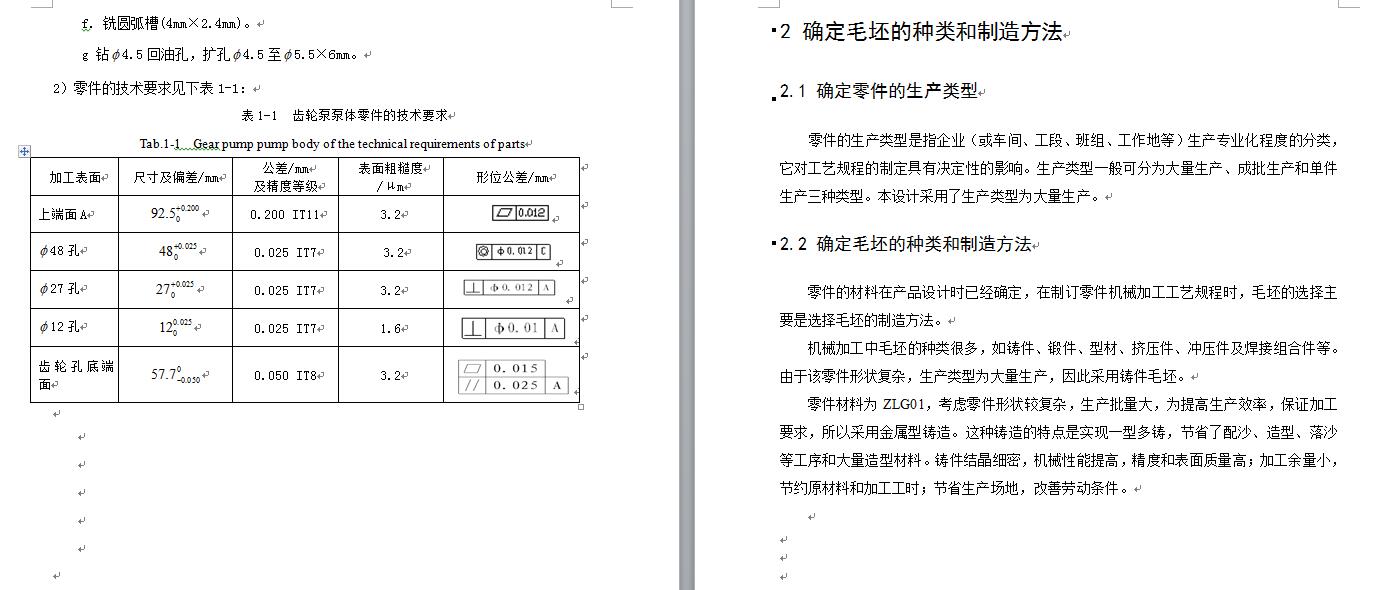

| 1 |  00主要图纸预览.doc | 883.50K |

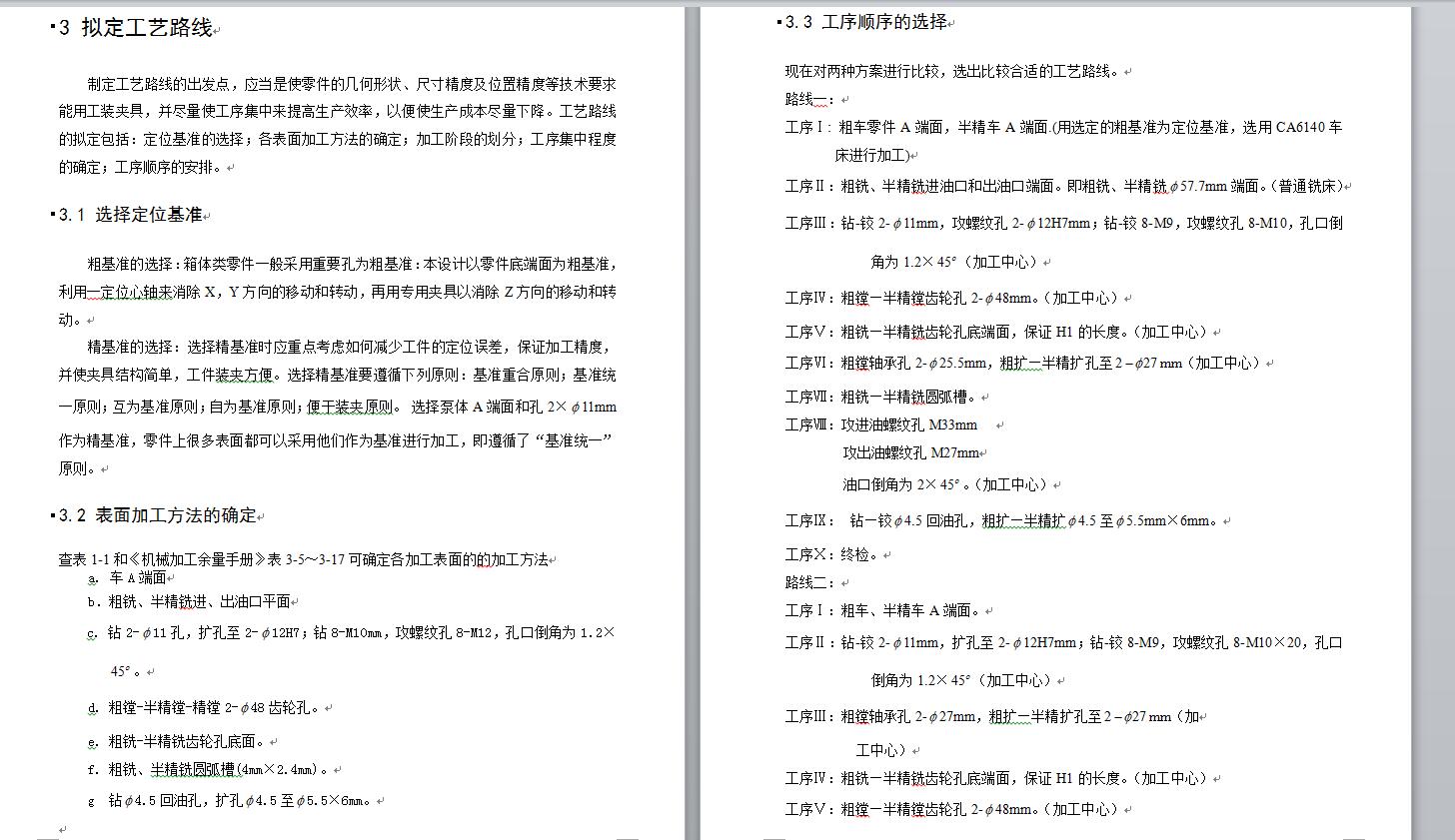

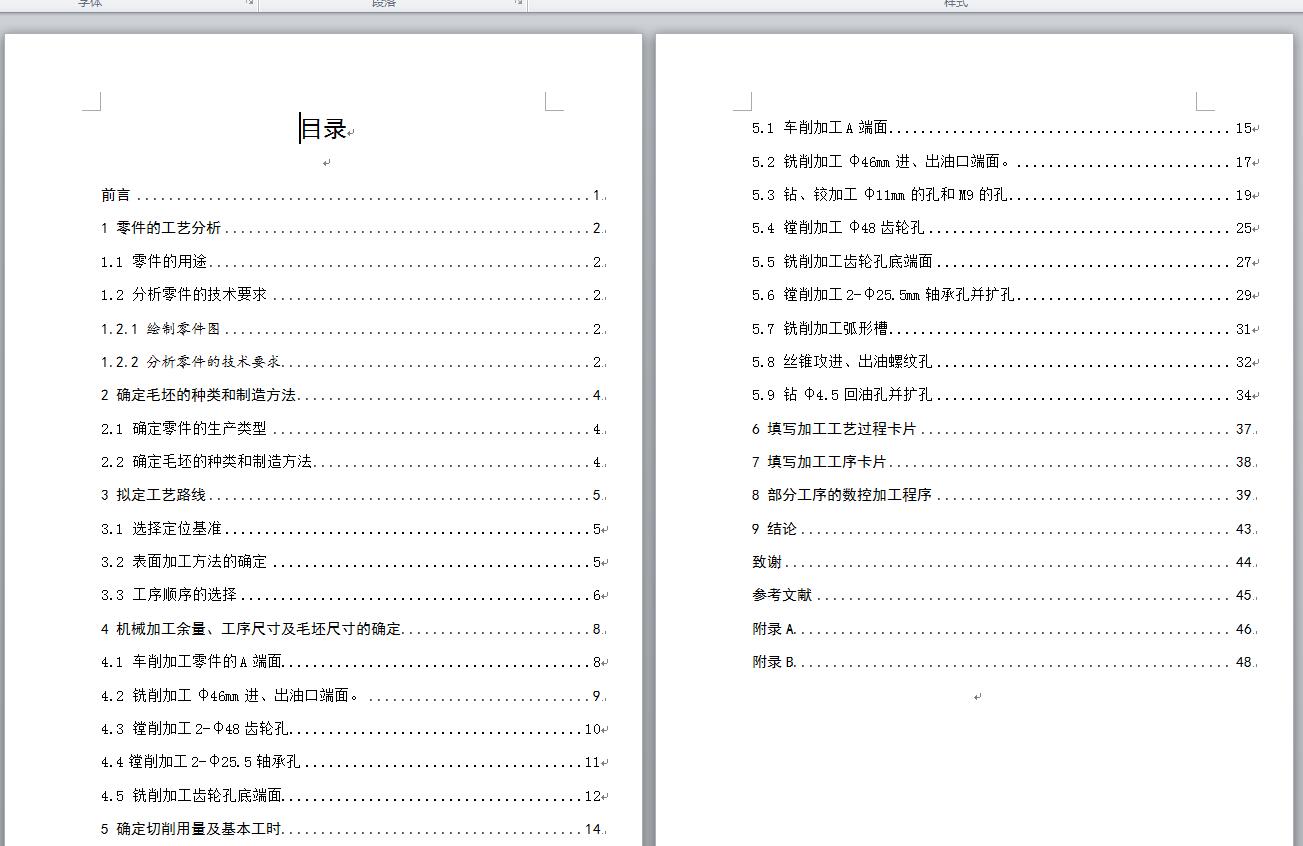

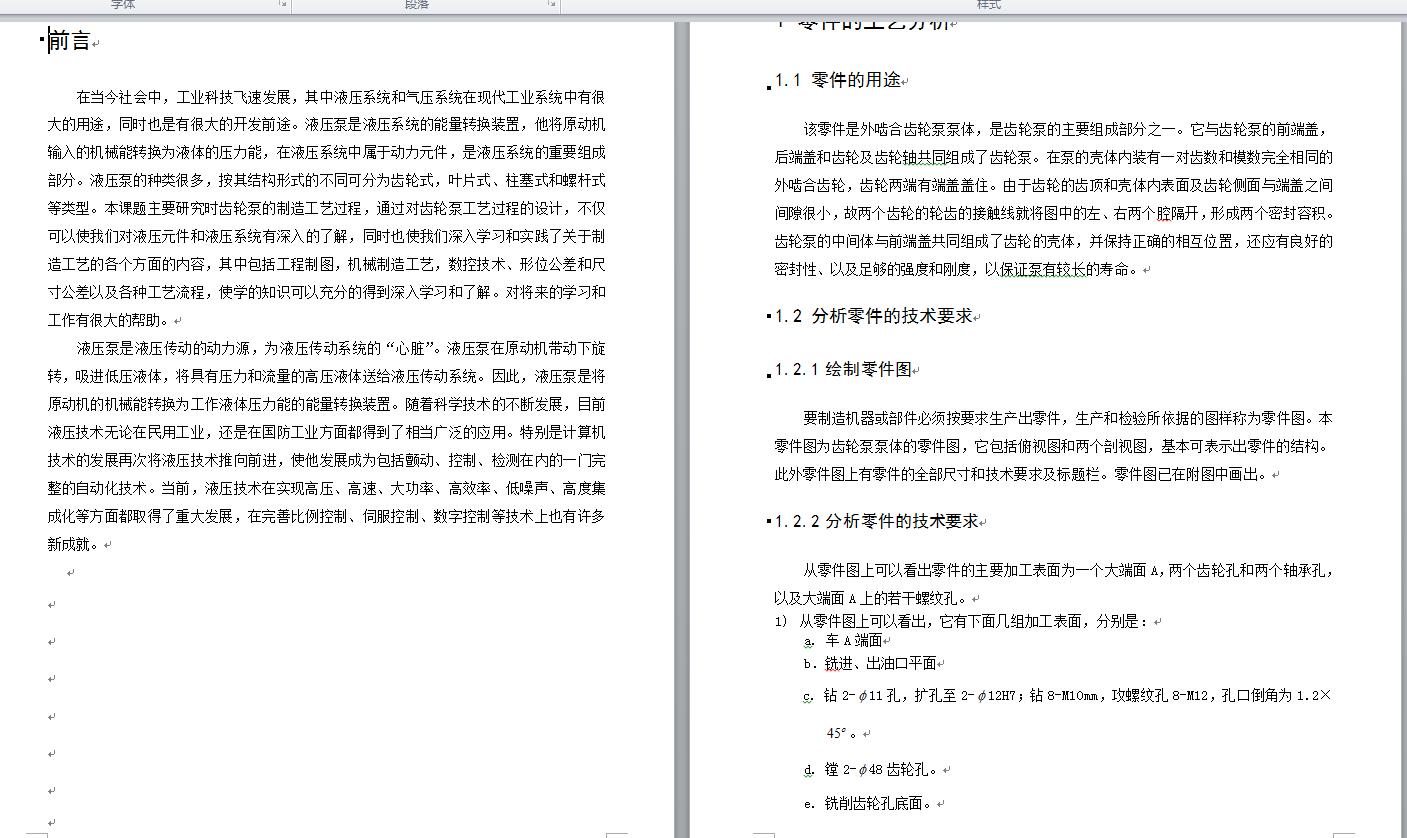

| 2 | CBF-E40齿轮泵泵体的机械加工工艺设计.doc | 980.50K |

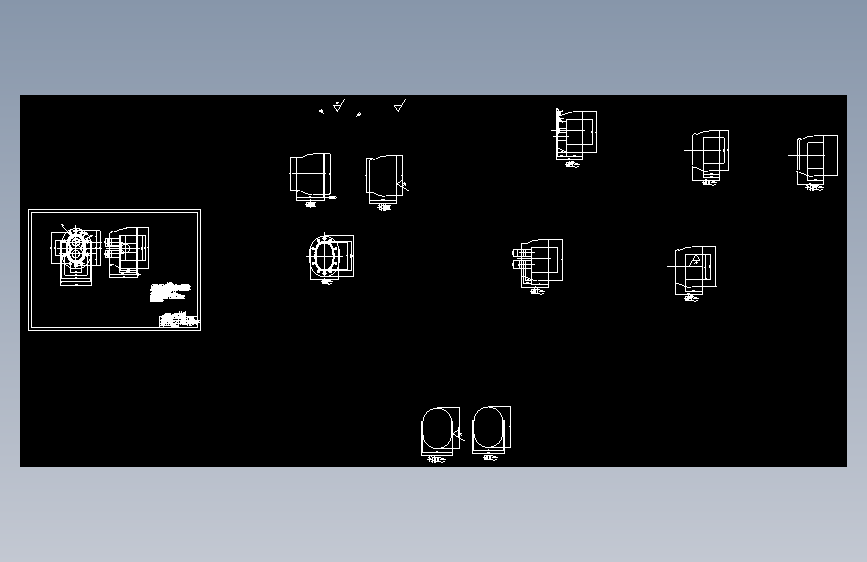

| 3 | 机械加工工序卡片.doc | 2.89M |
| 4 | 机械加工工艺过程卡片1.doc | 58.50K |

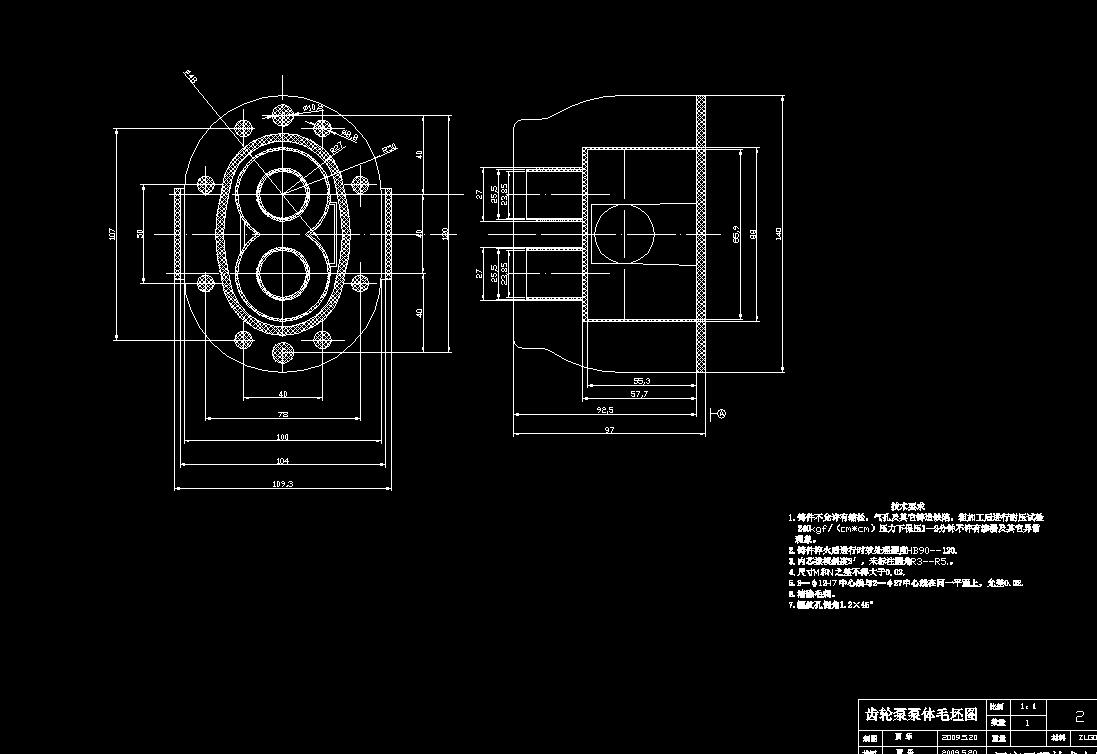

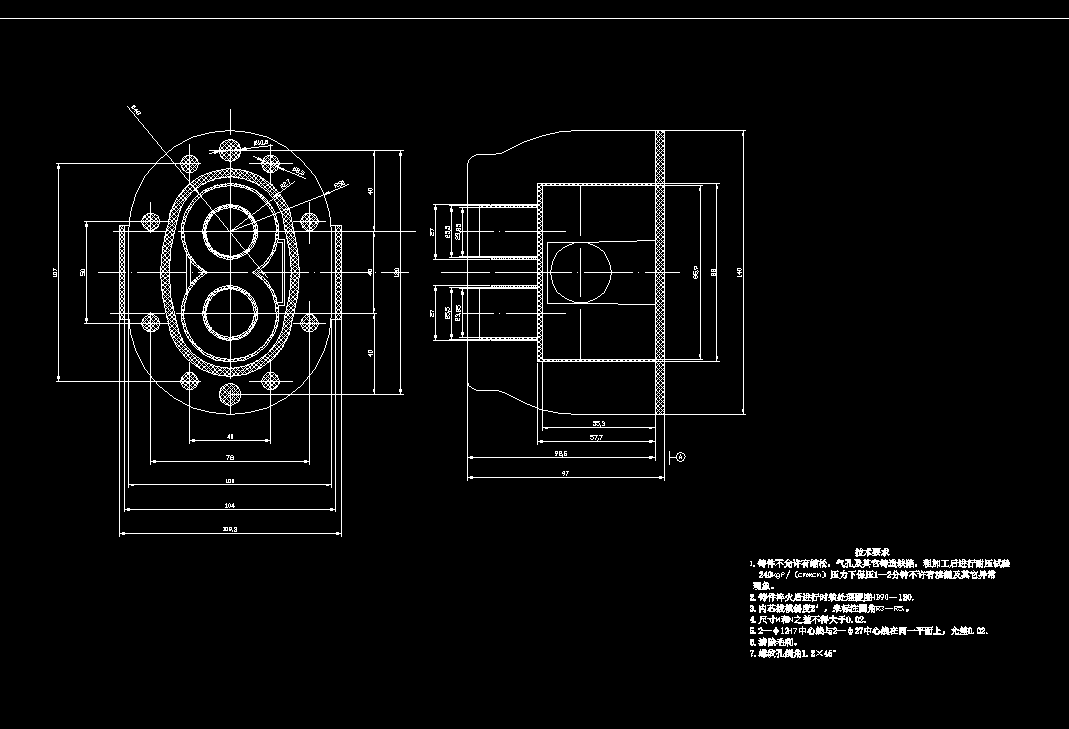

| 5 |  毛坯图.dwg | 100.38K |
| 6 |  毛坯图.exb | 234.41K |

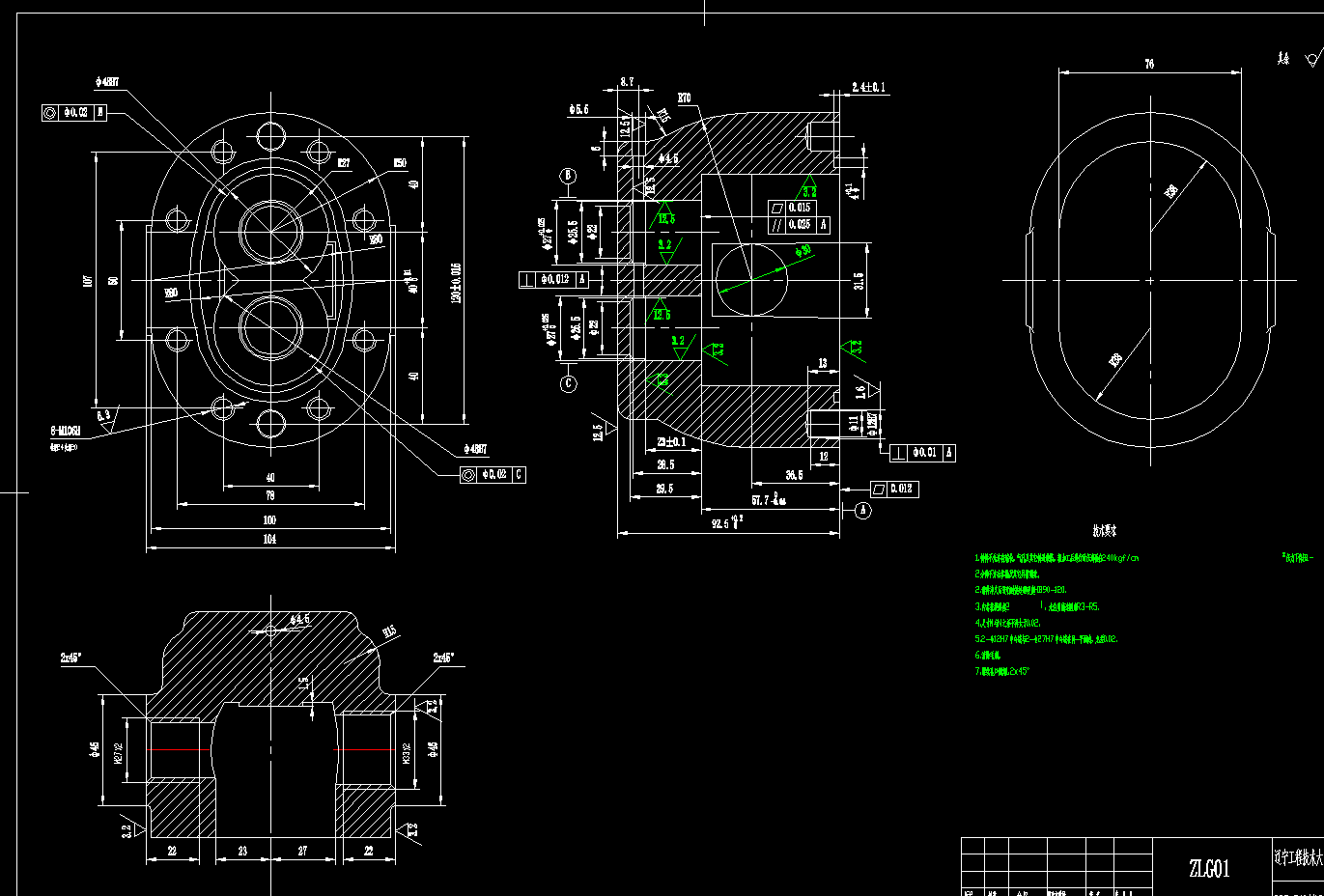

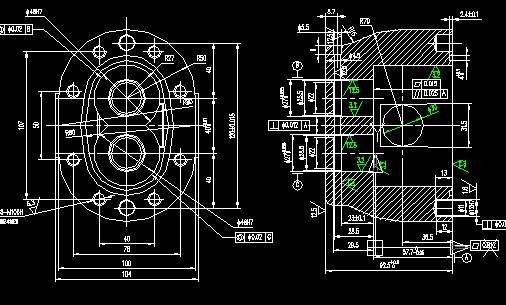

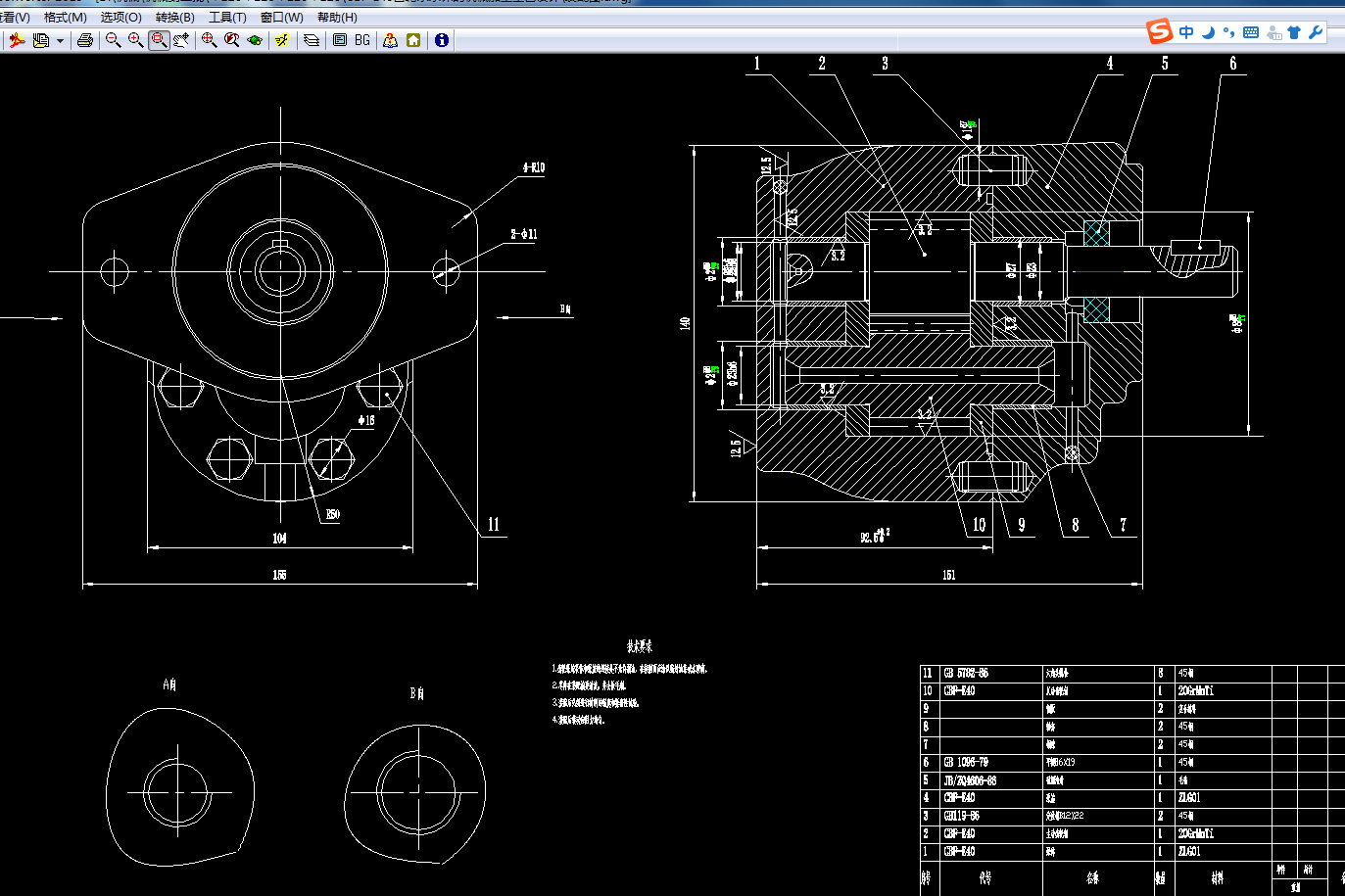

| 7 | 泵体.dwg | 157.99K |
| 8 | 泵体.exb | 161.33K |
| 9 | 目录.doc | 35.50K |
| 10 | 装配图.dwg | 136.58K |

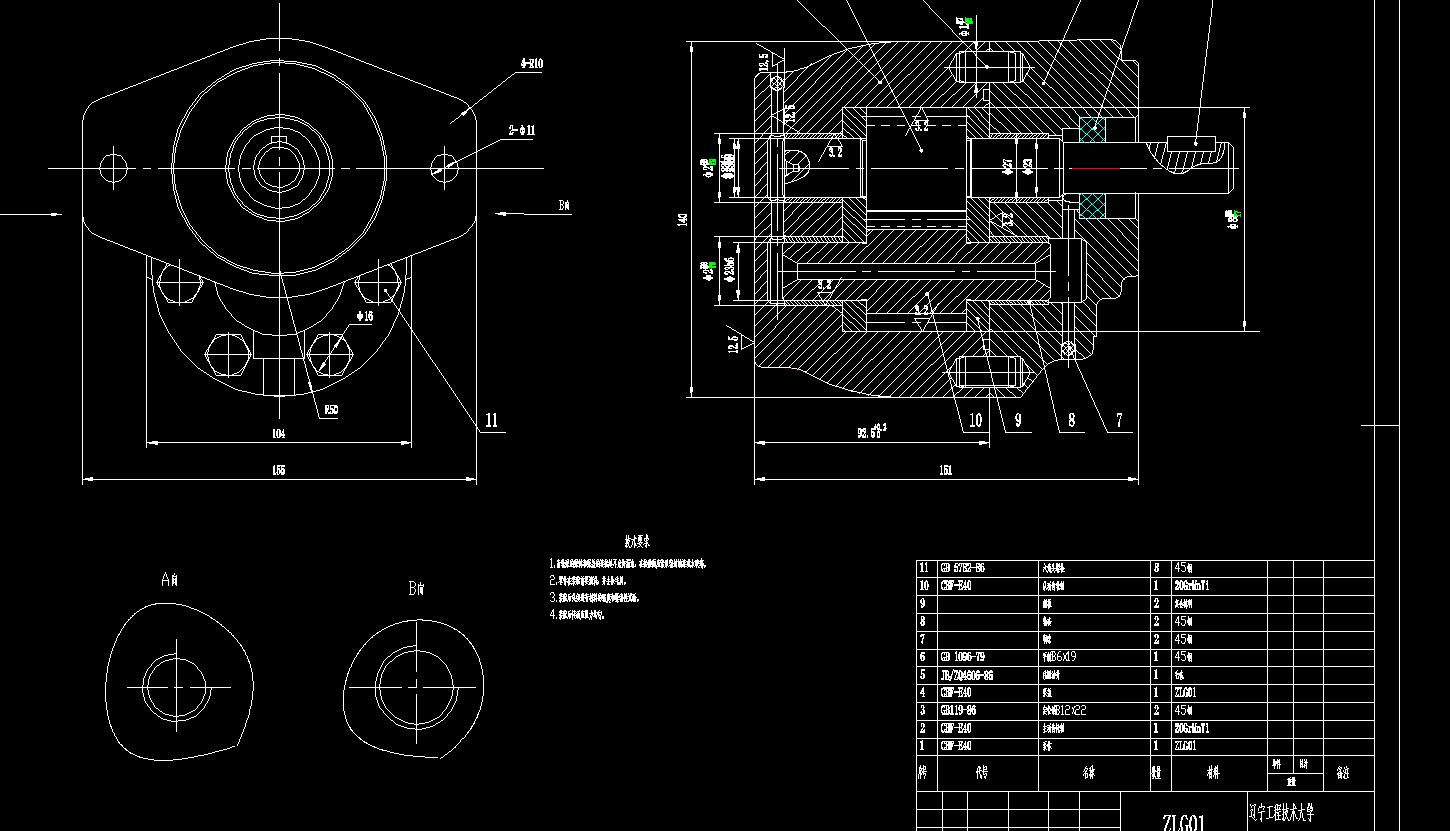

| 11 | 装配图.exb | 118.75K |
