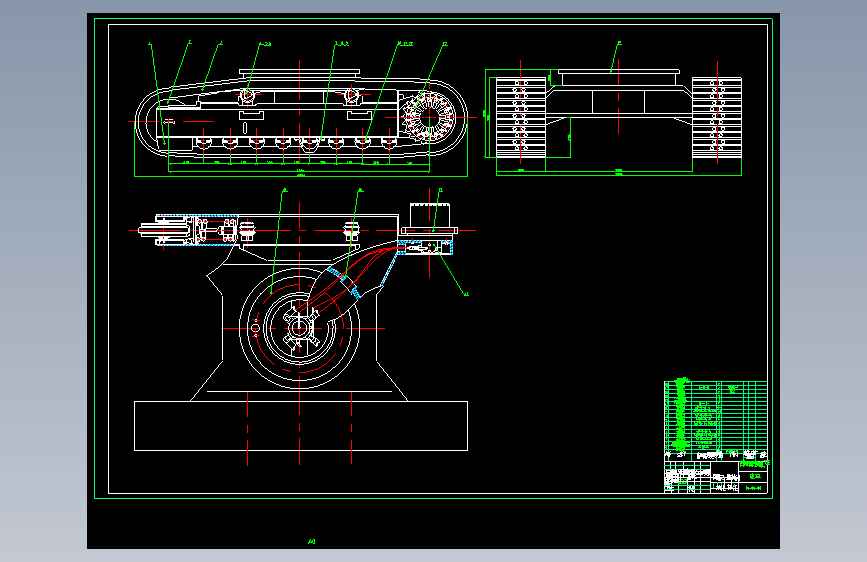

180型液压挖掘机行走机构总体及减速器设计含15张CAD图纸 82419图纸下载,该图纸类型属于零部件模型、液压及气动元件图纸,图纸大小3.68M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
180型液压挖掘机行走机构总体及减速器设计含15张CAD图纸 82419
图纸描述
180型液压挖掘机行走机构总体及减速器设计含15张CAD图纸 82419图纸下载,该图纸类型属于零部件模型、液压及气动元件图纸,图纸大小3.68M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要250金币
立即下载 收藏
图纸信息
作者
Awesome
已分享: 份作品

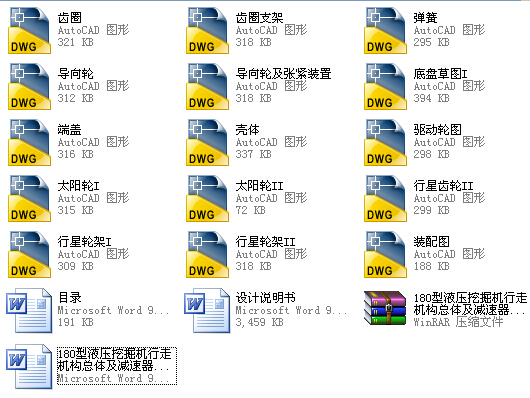

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  180型液压挖掘机行走机构总体及减速器设计.doc | 3.38M |

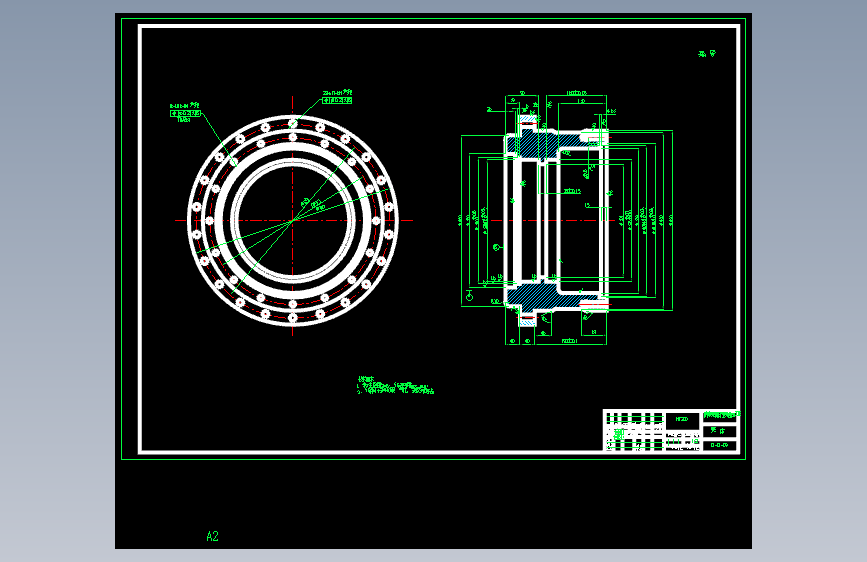

| 2 |  壳体.dwg | 336.97K |
| 3 | 太阳轮I.dwg | 314.70K |

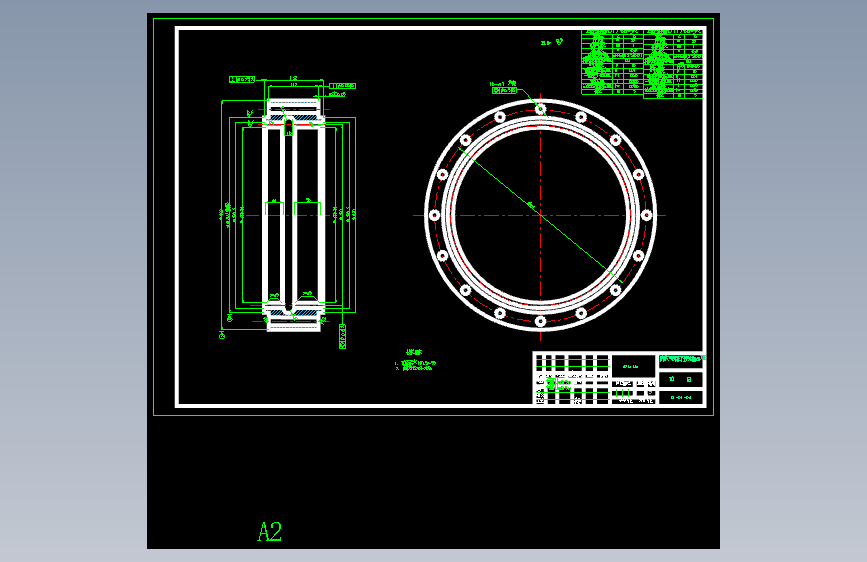

| 4 | 太阳轮II.dwg | 71.97K |
| 5 | 导向轮.dwg | 311.13K |
| 6 | 导向轮及张紧装置.dwg | 317.01K |
| 7 | 底盘草图I.dwg | 393.40K |
| 8 | 弹簧.dwg | 294.87K |
| 9 | 目录.doc | 191.00K |
| 10 | 端盖.dwg | 316.00K |

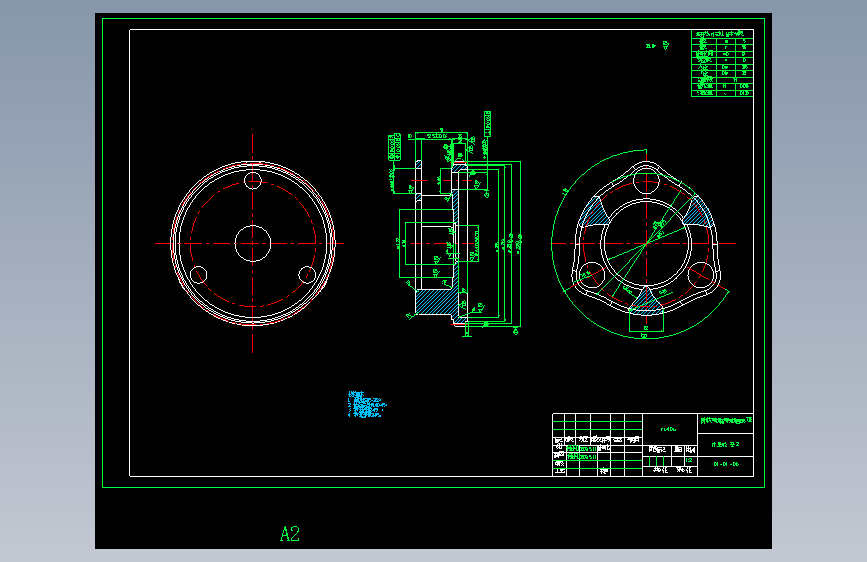

| 11 | 行星轮架I.dwg | 308.79K |
| 12 | 行星轮架II.dwg | 317.47K |
| 13 | 行星齿轮II.dwg | 298.56K |
| 14 | 装配图.dwg | 187.09K |
| 15 | 设计说明书.doc | 3.38M |
| 16 | 驱动轮图.dwg | 297.06K |

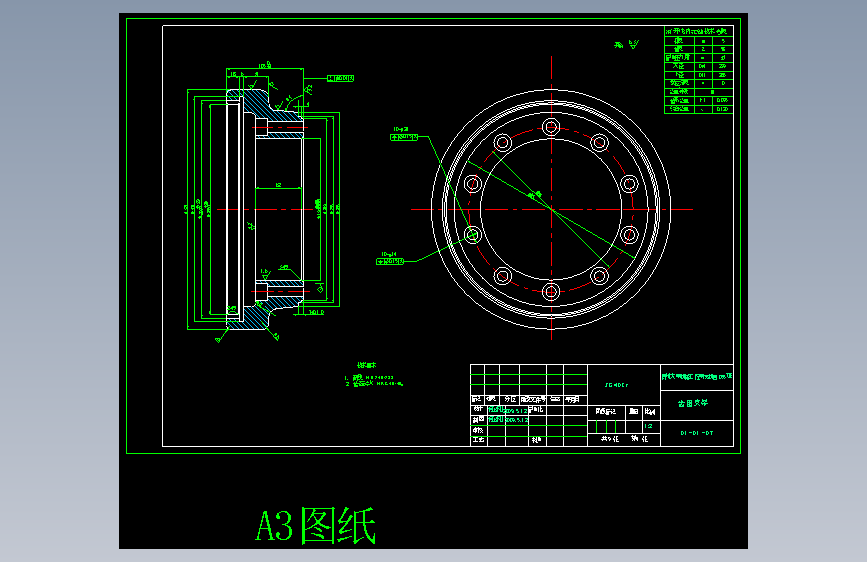

| 17 | 齿圈.dwg | 320.75K |
| 18 | 齿圈支架.dwg | 317.80K |
