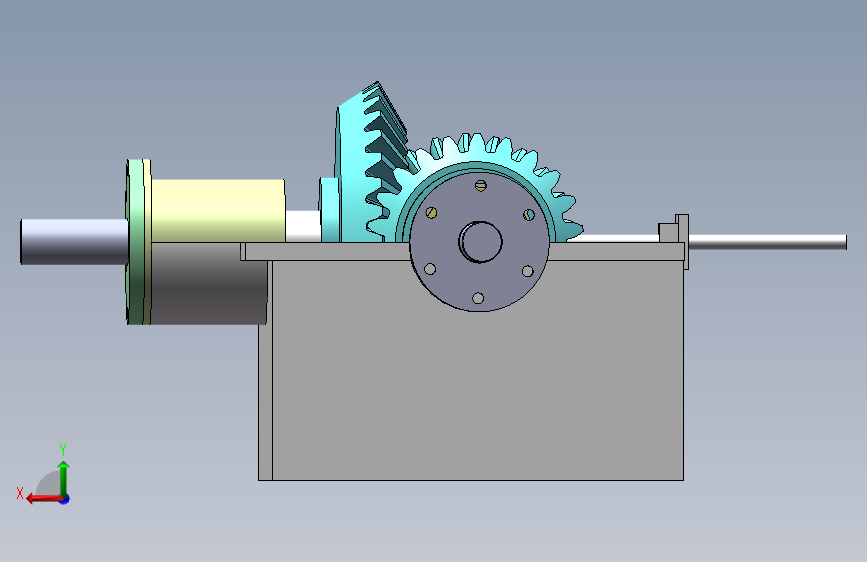

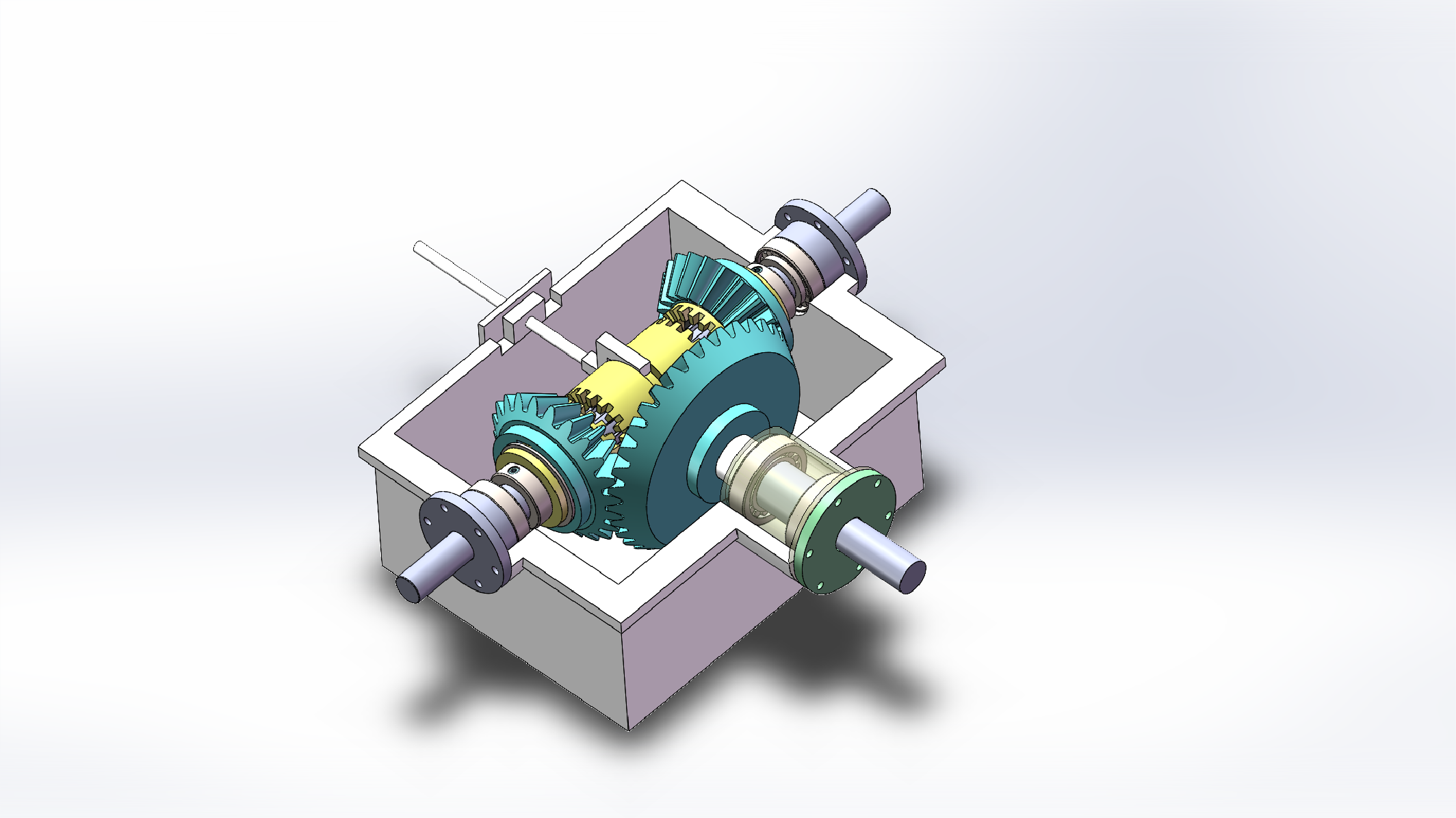

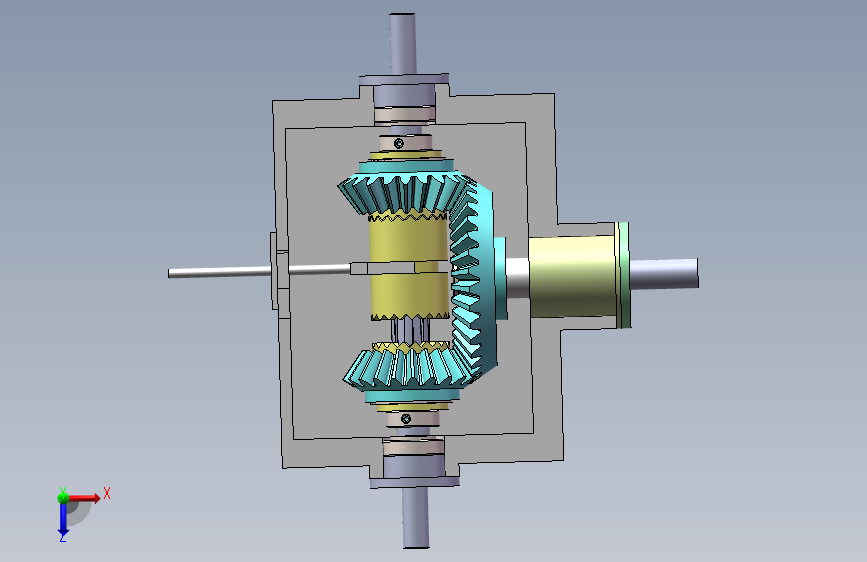

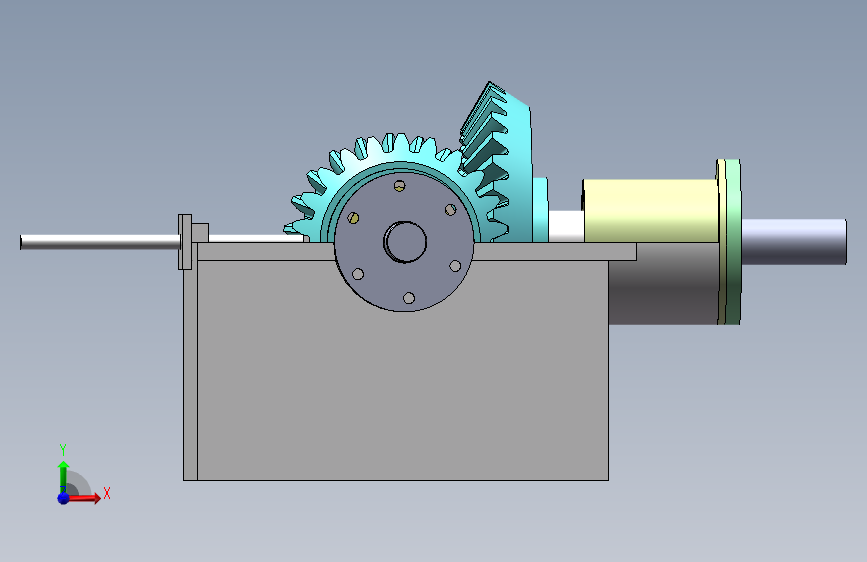

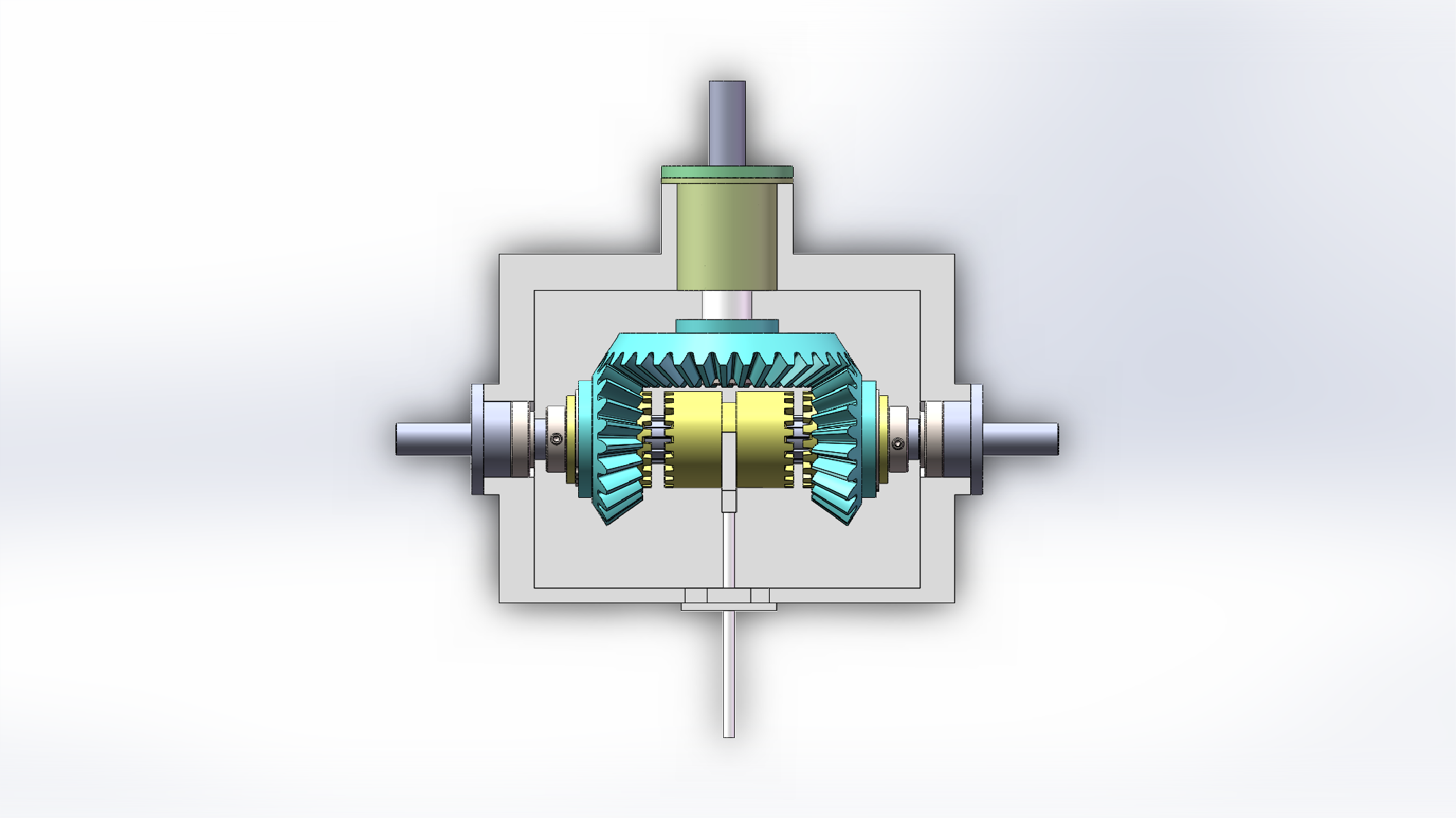

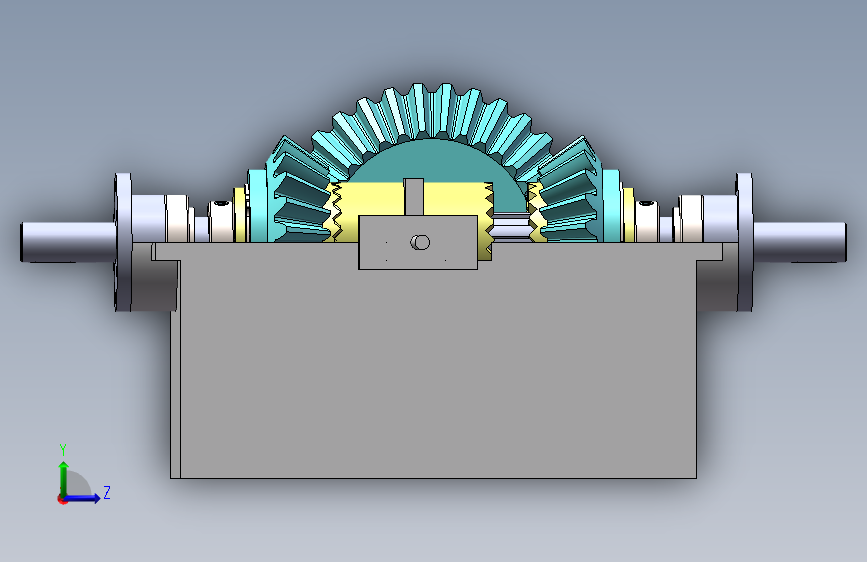

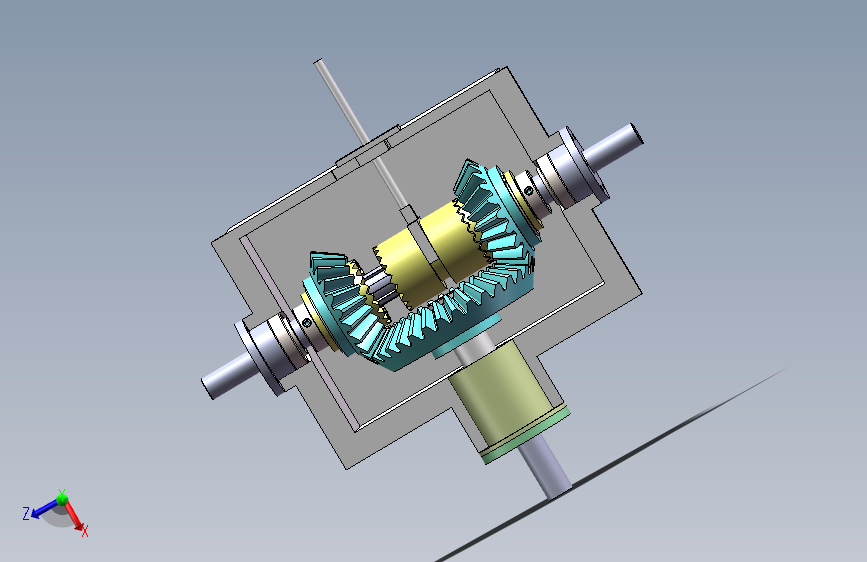

本机构原理： 被动轴上空套的两个相背安装的锥齿轮，同时与主动轴上锥齿轮的相对两侧轮齿啮合，当轴转动时，使两轮转向相反。双向离合器与半离合器啮合时，齿轮带动离合器及轴转动，实现换向。
锥齿轮换向机构
图纸描述
本机构原理： 被动轴上空套的两个相背安装的锥齿轮，同时与主动轴上锥齿轮的相对两侧轮齿啮合，当轴转动时，使两轮转向相反。双向离合器与半离合器啮合时，齿轮带动离合器及轴转动，实现换向。
下载需要250金币
立即下载 收藏
图纸信息
作者
80岁买房买车
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  GB╱T296-2015[两面带密封圈的双列角接触球轴承0000A-2RS型（α30°3206A-2RS].sldprt | 449.89K |
| 2 | JB╱ZQ4613-2006轴套C28×36×40.sldprt | 157.21K |
| 3 | Rollingbearings30205GB297-94-1.SLDPRT | 525.66K |
| 4 | Rollingbearings30205GB297-94.SLDPRT | 525.66K |
| 5 | Rollingbearings30206GB297-94.SLDPRT | 526.57K |
| 6 |  solidworks演示动画.mp4 | 18.27M |
| 7 | 半离合器1.SLDPRT | 232.98K |
| 8 | 压板螺钉.SLDPRT | 202.64K |
| 9 | 圆锥齿轮22×5.SLDPRT | 772.28K |
| 10 | 圆锥齿轮34×5.SLDPRT | 658.78K |
| 11 | 套杯.SLDPRT | 78.25K |
| 12 | 套筒.SLDPRT | 88.89K |
| 13 | 弹性挡圈1.SLDPRT | 108.15K |
| 14 | 拨叉.SLDPRT | 87.19K |
| 15 | 毛毡圈1.SLDPRT | 87.44K |
| 16 | 毛毡圈2.SLDPRT | 87.62K |
| 17 | 滑块.SLDPRT | 75.17K |
| 18 | 离合器.SLDPRT | 505.31K |
| 19 | 箱体.SLDPRT | 192.38K |
| 20 | 紧定螺钉.SLDPRT | 128.93K |
| 21 |  装配体1.SLDASM | 1.90M |
| 22 | 轴1.SLDPRT | 196.52K |
| 23 | 轴2.SLDPRT | 134.49K |
| 24 | 轴承端盖.SLDPRT | 125.41K |
| 25 | 轴承端盖2.SLDPRT | 138.80K |
| 26 | 轴端挡圈.SLDPRT | 92.45K |
| 27 | 锁紧挡圈1.SLDPRT | 127.59K |
| 28 | 键1.SLDPRT | 65.60K |
| 29 | 键2.SLDPRT | 64.31K |
