振动净重包装机
图纸描述

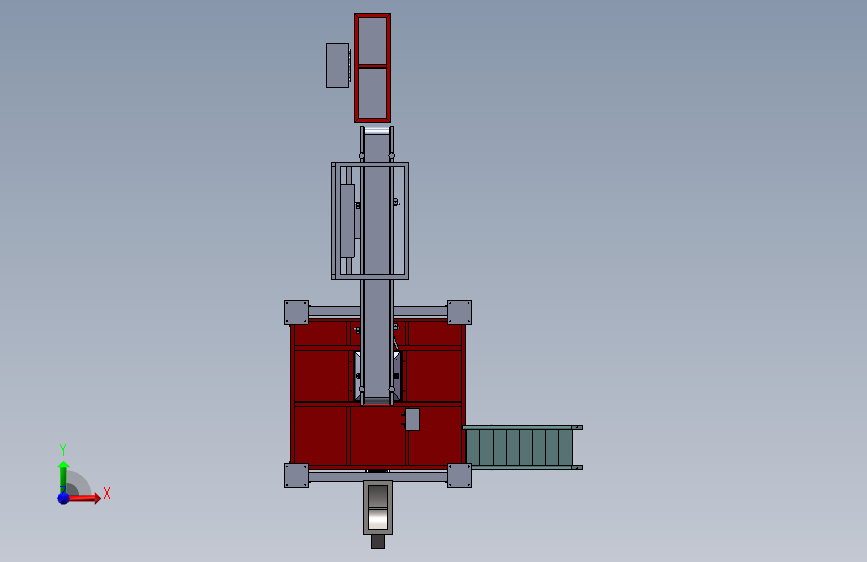

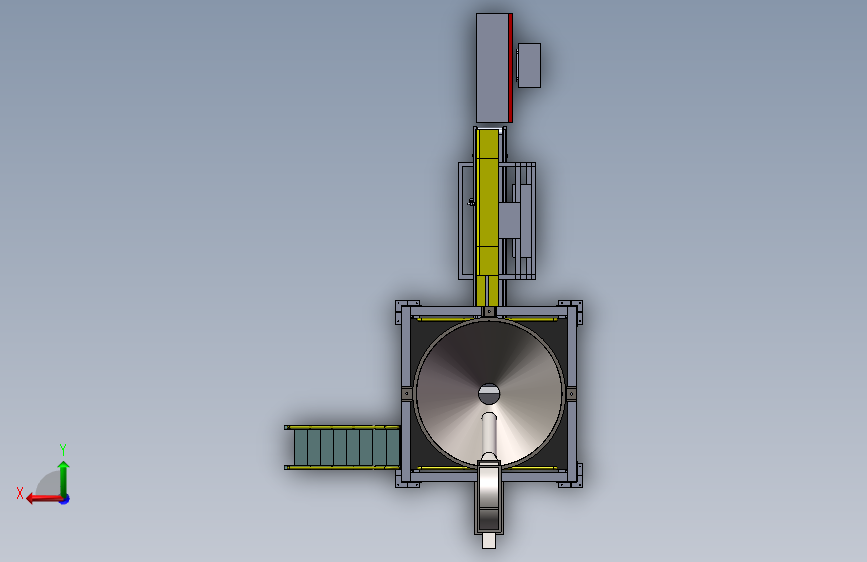

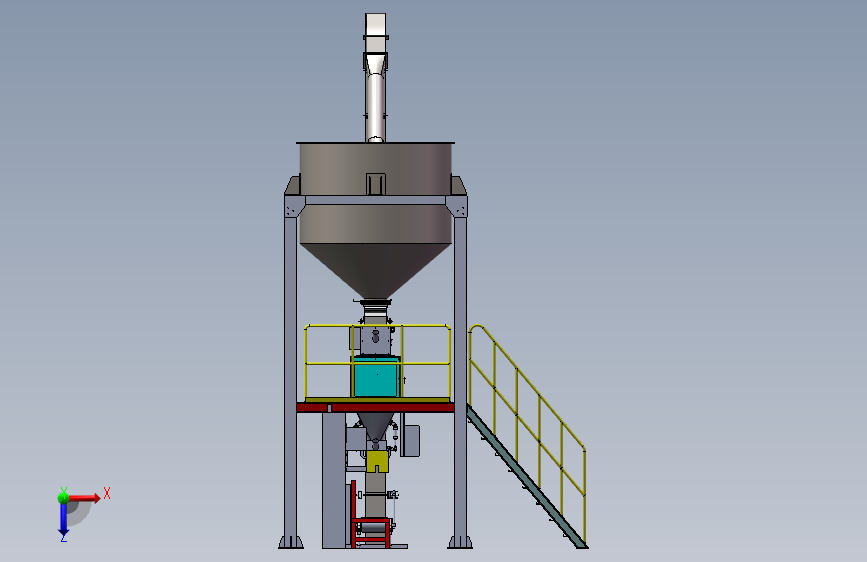

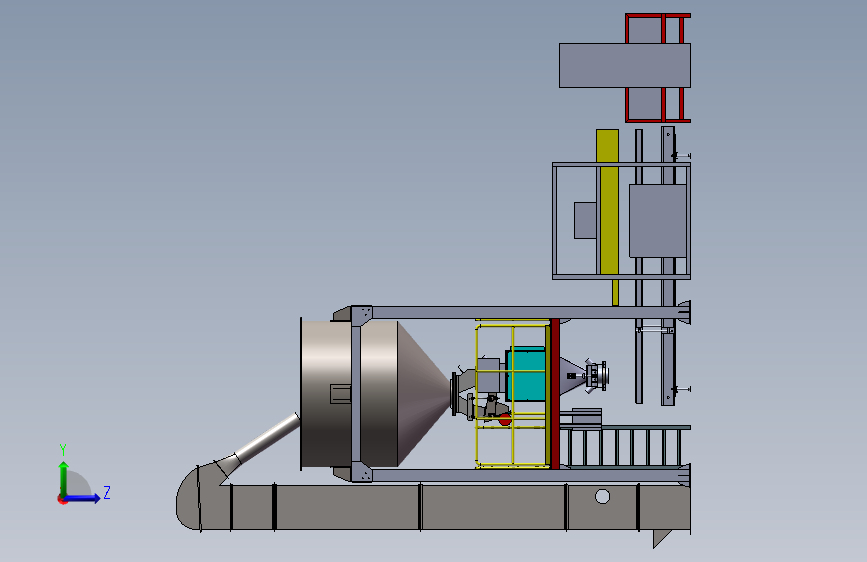

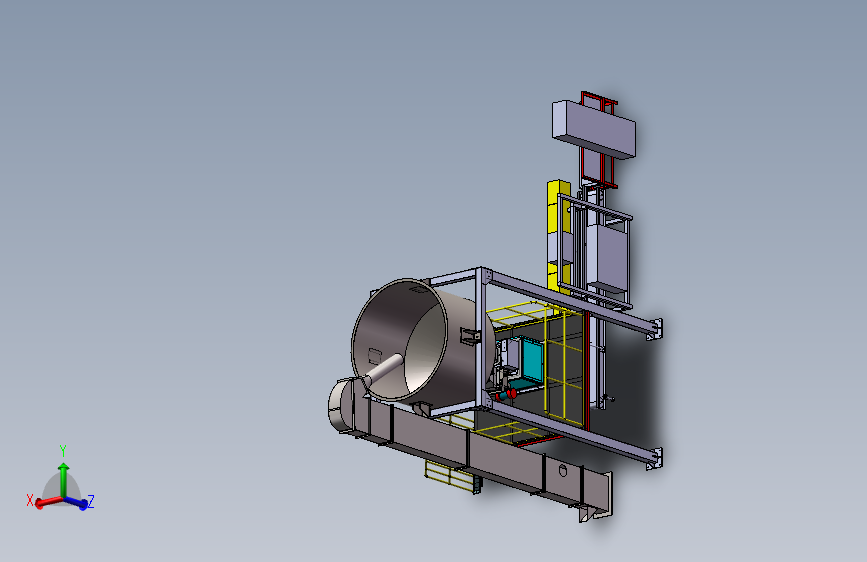

振动净重包装机图纸下载，该图纸类型属于机械设备、包装机械图纸，图纸大小20.05M，共计106个文件，包含3D图纸，图纸主格式为sldasm,sldprt,slddrw，使用SOLIDWORKS 2014软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要250金币
立即下载 收藏
图纸信息
图纸ID ：412793
文件大小：20.05M
所需金币：250
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldasm,sldprt,slddrw
软件版本：SOLIDWORKS 2014
作者
努力学习
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  5T料仓.SLDASM | 205.50K |
| 2 |  IL传感器150kg～2T.SLDPRT | 369.50K |
| 3 | 下料斗.SLDPRT | 607.00K |
| 4 | 二次给料弧门（弧径285）部件.SLDPRT | 217.50K |
| 5 | 传感器连接板.SLDPRT | 222.50K |
| 6 | 侧板（1）.SLDPRT | 173.50K |
| 7 | 侧板（1）长175mm.SLDPRT | 294.00K |
| 8 | 侧板（2）.SLDPRT | 119.50K |
| 9 | 侧板（3）.SLDPRT | 191.00K |
| 10 | 内螺纹自润滑杆端关节轴承（SIJK12C）.SLDPRT | 270.50K |
| 11 | 内螺纹自润滑杆端关节轴承（SIJK14C）.SLDPRT | 252.50K |
| 12 | 减震器部件2.SLDPRT | 109.50K |
| 13 | 分料斗--装配体1.SLDASM | 162.00K |
| 14 | 分料斗.SLDPRT | 669.50K |
| 15 | 分料装置.SLDASM | 300.00K |
| 16 | 分料装置垫片.SLDPRT | 97.00K |
| 17 | 单Φ40行程55mm气缸部件1.SLDPRT | 281.50K |
| 18 | 单Φ40行程60mm气缸部件1.SLDPRT | 239.00K |
| 19 | 单Φ50行程130mm气缸部件1.SLDPRT | 328.50K |
| 20 | 压缩弹簧（需用应力760Mpa，极限载荷609.6N）.SLDPRT | 937.00K |
| 21 | 压缩弹簧（需用应力Mpa，极限载荷N）.SLDPRT | 725.00K |
| 22 | 双耳环连接件（S1-Y-40）.SLDPRT | 226.00K |
| 23 | 固定架底板.SLDPRT | 147.00K |
| 24 | 夹袋环.SLDPRT | 138.00K |
| 25 | 密封夹紧杆.SLDPRT | 125.50K |
| 26 | 尼龙轴承.SLDPRT | 131.00K |
| 27 | 平台.SLDPRT | 392.50K |
| 28 | 平台护栏1.SLDPRT | 356.50K |
| 29 | 平台护栏2.SLDPRT | 356.00K |
| 30 | 平台护栏3.SLDPRT | 341.00K |
| 31 | 底门轴.SLDPRT | 123.50K |
| 32 | 弧门挡板.SLDPRT | 143.50K |
| 33 | 挂臂.SLDPRT | 180.00K |
| 34 | 挂袋臂.SLDASM | 216.00K |
| 35 | 挡板橡皮.SLDPRT | 118.00K |
| 36 | 振动净重包装机.SLDASM | 3.73M |
| 37 |  振动净重包装机.SLDDRW | 838.00K |
| 38 | 振动净重包装机立面.SLDDRW | 835.50K |
| 39 | 振动拉杆.SLDPRT | 134.00K |
| 40 | 振动挡板.SLDPRT | 149.50K |
| 41 | 振动斗.SLDASM | 1.05M |
| 42 | 振动给料斗.SLDPRT | 430.00K |
| 43 | 振动给料装置--一次给料弧门（弧径285）.SLDASM | 140.50K |
| 44 | 振动给料装置--给料箱体（孔中心100mm）.SLDASM | 202.00K |
| 45 | 振动给料装置.SLDASM | 1.01M |
| 46 | 振料斗--装配体1.SLDASM | 786.00K |
| 47 | 振料斗--装配体2.SLDASM | 586.00K |
| 48 | 接料台.SLDASM | 132.00K |
| 49 | 接料框.SLDPRT | 494.00K |
| 50 | 提升机外壳-1.SLDPRT | 173.50K |
| 51 | 提升机外壳-2.SLDPRT | 230.00K |
| 52 | 提升机外壳-3.SLDPRT | 224.00K |
| 53 | 提升机外壳-4.SLDPRT | 229.00K |
| 54 | 提升机外壳-5.SLDPRT | 240.50K |
| 55 | 提升机外壳-6.SLDPRT | 267.00K |
| 56 | 提升机装配体.SLDASM | 260.50K |
| 57 | 插板.SLDPRT | 99.50K |
| 58 | 料仓.SLDPRT | 337.50K |
| 59 | 料仓垫片.SLDPRT | 115.50K |
| 60 | 料仓大插板.SLDPRT | 98.00K |
| 61 | 料仓小插板.SLDPRT | 99.50K |
| 62 | 料筒底门1.SLDPRT | 165.00K |
| 63 | 料筒底门2.SLDPRT | 164.00K |
| 64 | 楼梯-1.SLDPRT | 360.00K |
| 65 | 楼梯-1护栏.SLDPRT | 331.50K |
| 66 | 气缸SCA2-CB-40B-55-Y.SLDASM | 195.50K |
| 67 | 气缸SCA2-CB-40B-60.SLDASM | 281.50K |
| 68 | 气缸支座.SLDPRT | 141.50K |
| 69 | 气缸连接块.SLDPRT | 108.50K |
| 70 | 气缸连接杆.SLDPRT | 140.50K |
| 71 | 热封机FBH-321P.SLDPRT | 530.00K |
| 72 | 现场操作箱.SLDPRT | 254.50K |
| 73 | 电子秤单传感器--气缸SCA2-LB-50B-130.SLDASM | 179.50K |
| 74 | 电子秤单传感器--装配体1.SLDASM | 264.50K |
| 75 | 电子秤单传感器--装配体2.SLDASM | 443.50K |
| 76 | 电子秤单传感器--连杆组件（气缸-料筒底门）.SLDASM | 213.00K |
| 77 | 电子秤单传感器.SLDASM | 550.00K |
| 78 | 电子秤垫片.SLDPRT | 138.50K |
| 79 | 电子秤筒体.SLDPRT | 558.00K |
| 80 | 电子秤箱体.SLDPRT | 859.00K |
| 81 | 电子秤箱门.SLDPRT | 806.00K |
| 82 | 电控柜.SLDPRT | 254.00K |
| 83 | 电磁振动器（DZL1）.SLDPRT | 260.00K |
| 84 | 称重架.SLDASM | 891.00K |
| 85 | 称重架部件1.SLDPRT | 329.50K |
| 86 | 立柱1.SLDPRT | 291.50K |
| 87 | 立柱2.SLDPRT | 289.50K |
| 88 | 给料箱体框架（孔中心100mm）.SLDPRT | 656.50K |
| 89 | 给料箱体（弧径280）料斗.SLDPRT | 142.50K |
| 90 | 给料装置垫片.SLDPRT | 121.50K |
| 91 | 罩壳.SLDPRT | 161.50K |
| 92 | 耳式支座.SLDPRT | 199.50K |
| 93 | 联轴器.SLDPRT | 210.50K |
| 94 | 袋夹斗.SLDASM | 373.50K |
| 95 | 转动臂（中心距100mm角度41°）.SLDPRT | 181.00K |
| 96 | 转动轴（中心距280mm）.SLDPRT | 240.50K |
| 97 | 轴.SLDPRT | 234.00K |
| 98 | 轴承座底板.SLDPRT | 261.00K |
| 99 | 轴承座（UCFLU206）.SLDPRT | 816.00K |
| 100 | 输送机（长4m）.SLDPRT | 803.50K |
| 101 | 连接架.SLDPRT | 235.00K |
| 102 | 连杆.SLDPRT | 161.00K |
| 103 | 销钉（S1-P-40）.SLDPRT | 156.00K |
| 104 | 销钉（S1-P-50）.SLDPRT | 156.00K |
| 105 | 镜向平台护栏1.SLDPRT | 132.00K |
| 106 | 除尘板.SLDPRT | 173.50K |
