长拔叉2、拨叉2的钻φ5孔夹具设计及机械加工工艺装备-工装含非标6张CAD图
图纸描述

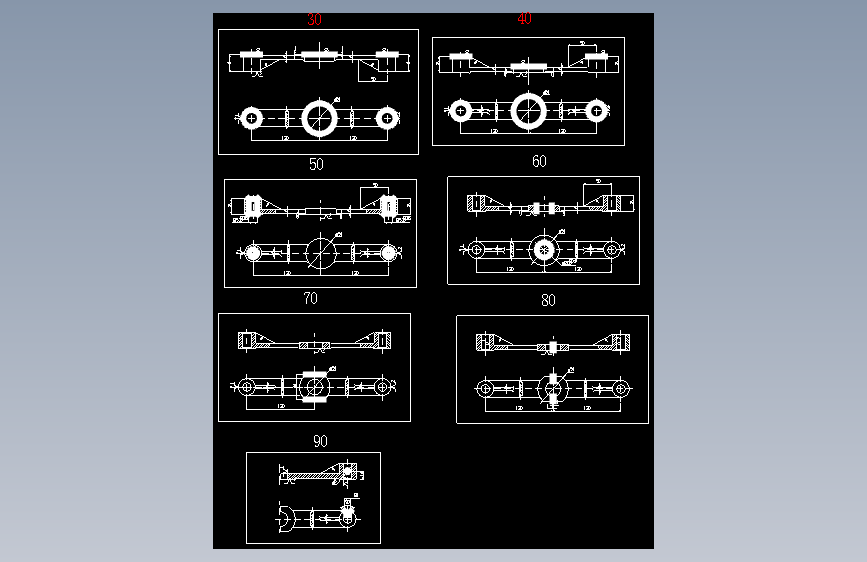

长拔叉2、拨叉2的钻φ5孔夹具设计及机械加工工艺装备-工装含非标6张CAD图图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小3.94M，共计11个文件，包含2D图纸，图纸主格式为dwg,pdf，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要250金币
立即下载 收藏
图纸信息
作者
机械懒虫
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

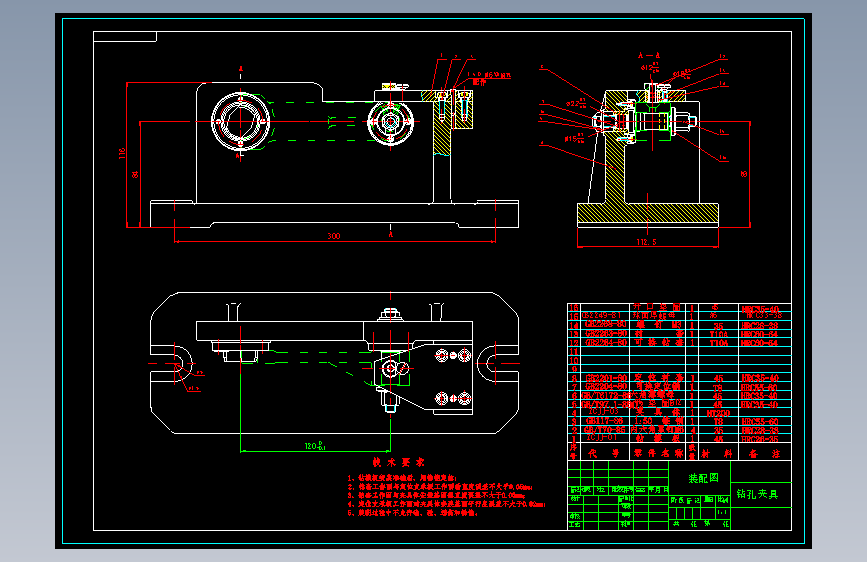

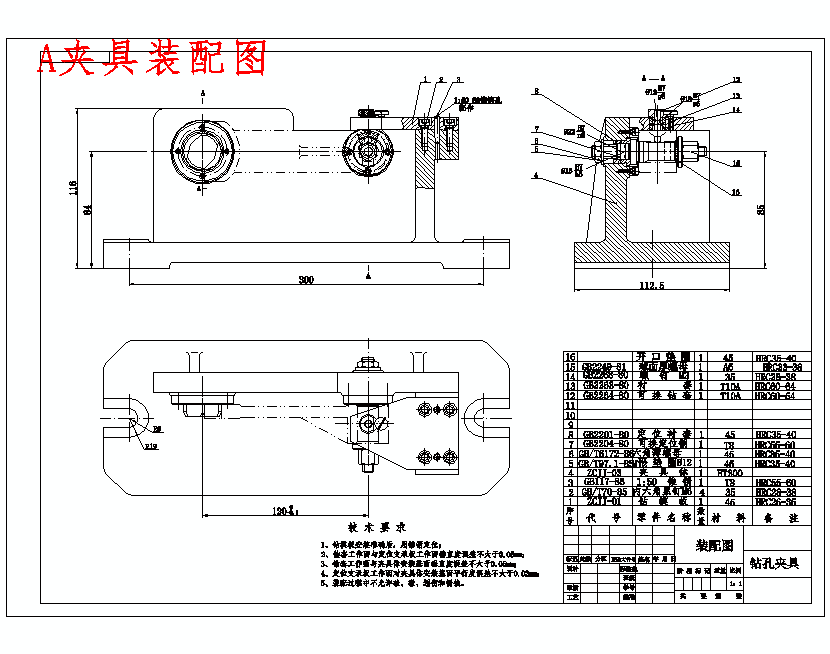

| 1 |  A夹具装配图.dwg | 97.55K |
| 2 | A零件图.dwg | 62.13K |
| 3 |  X20简介-长拔叉2、拨叉2的钻φ5孔夹具设计及机械加工工艺装备-工装含非标6张CAD图.pdf | 1.81M |
| 4 | 固定式定位销.dwg | 58.97K |
| 5 | 图纸汇总.dwg | 285.46K |

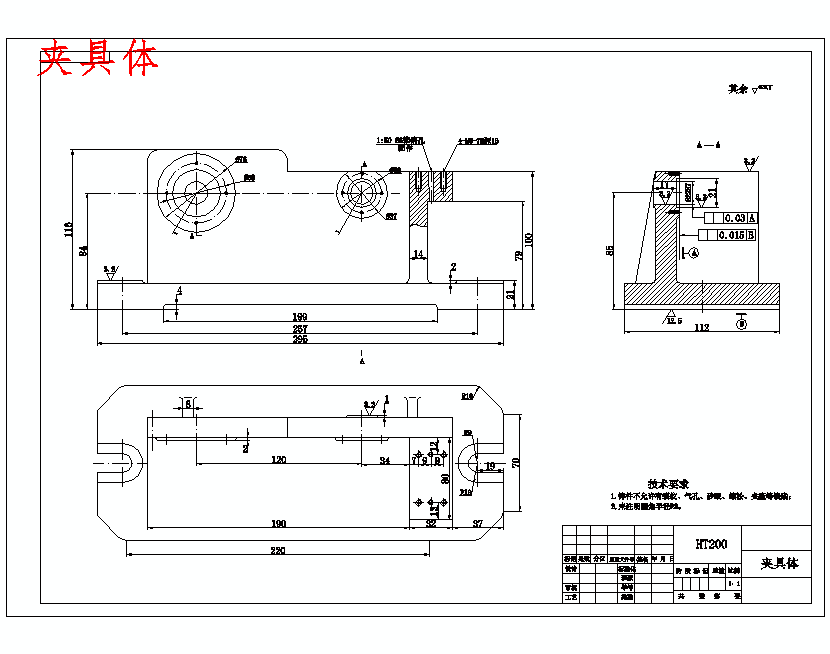

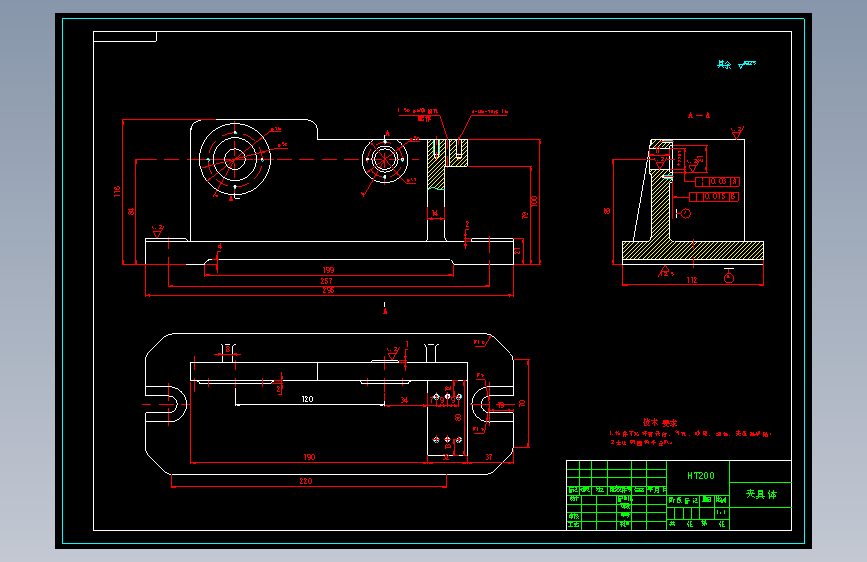

| 6 | 夹具体.dwg | 78.42K |
| 7 | 工序简图.dwg | 174.90K |

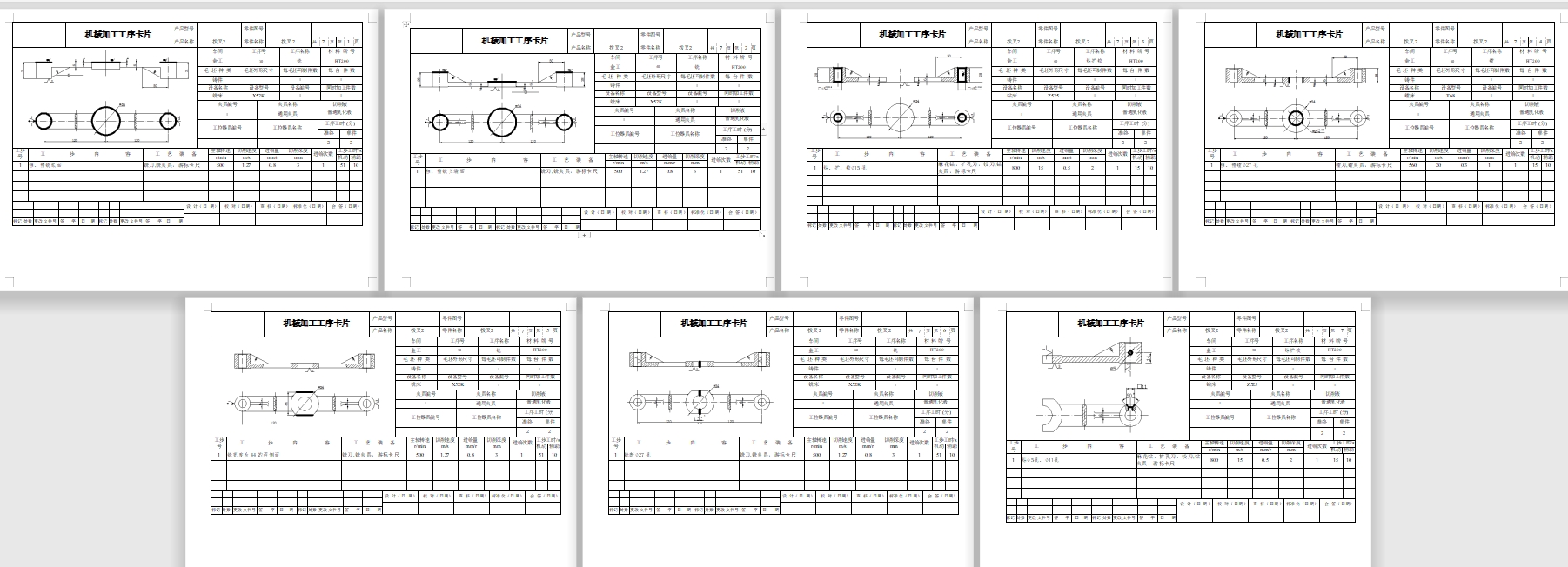

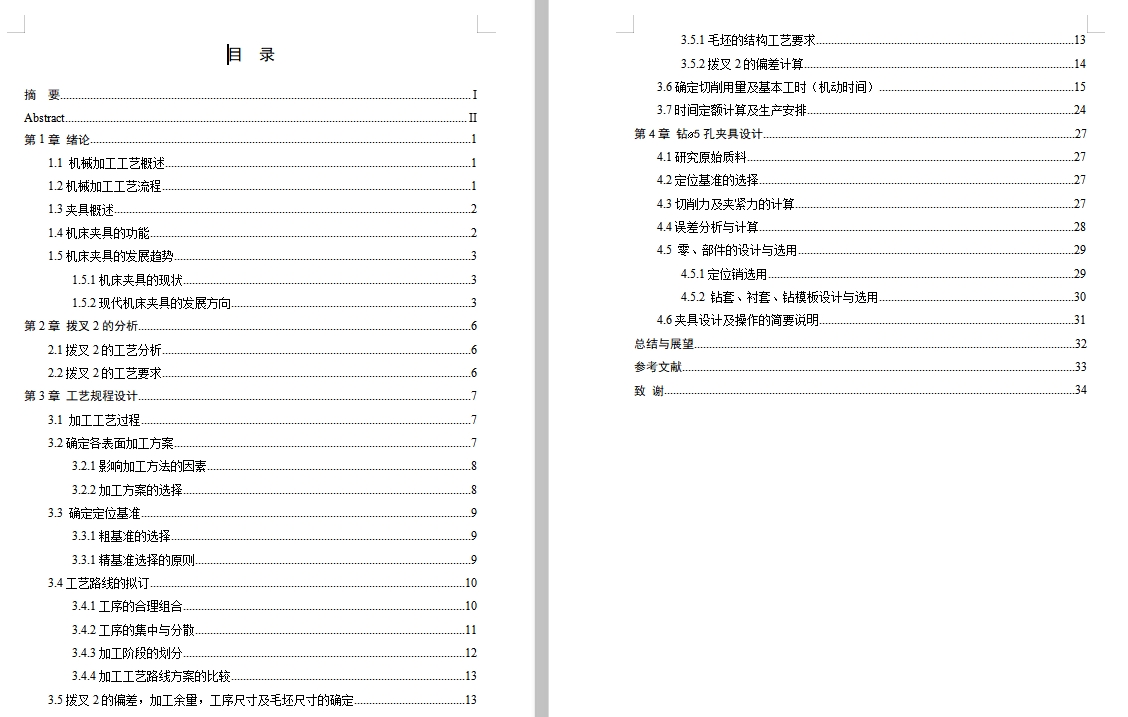

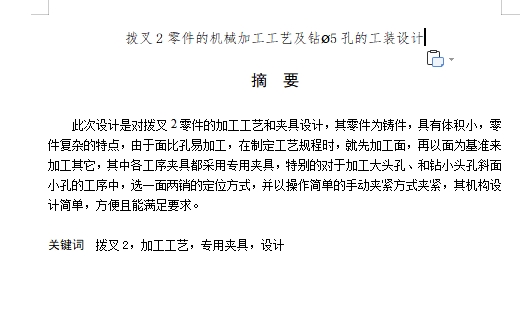

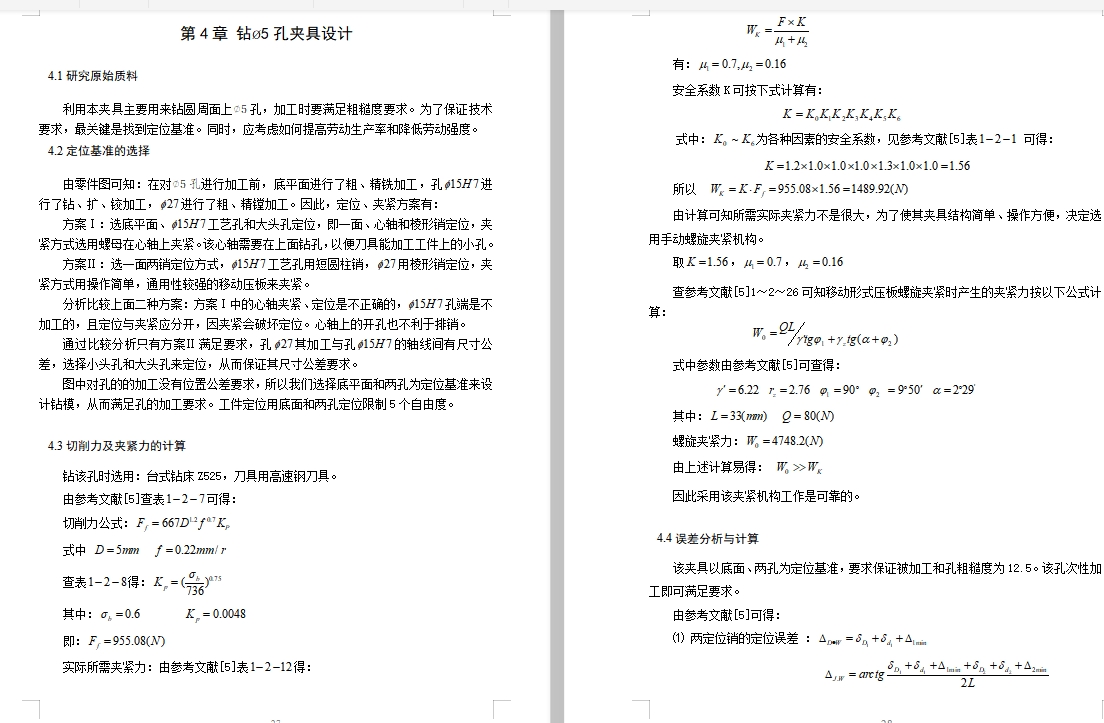

| 8 |  机械加工工序卡.doc | 262.50K |
| 9 | 机械加工工艺过程卡.doc | 77.50K |
| 10 | 毛坯图.dwg | 66.42K |
| 11 | 说明书-拔叉2、拨叉2的钻φ5孔夹具设计及机械加工工艺装备-工装.doc | 1.20M |
