泵盖的钻4×Φ11孔夹具设计及加工工艺装备含4张CAD图
图纸描述

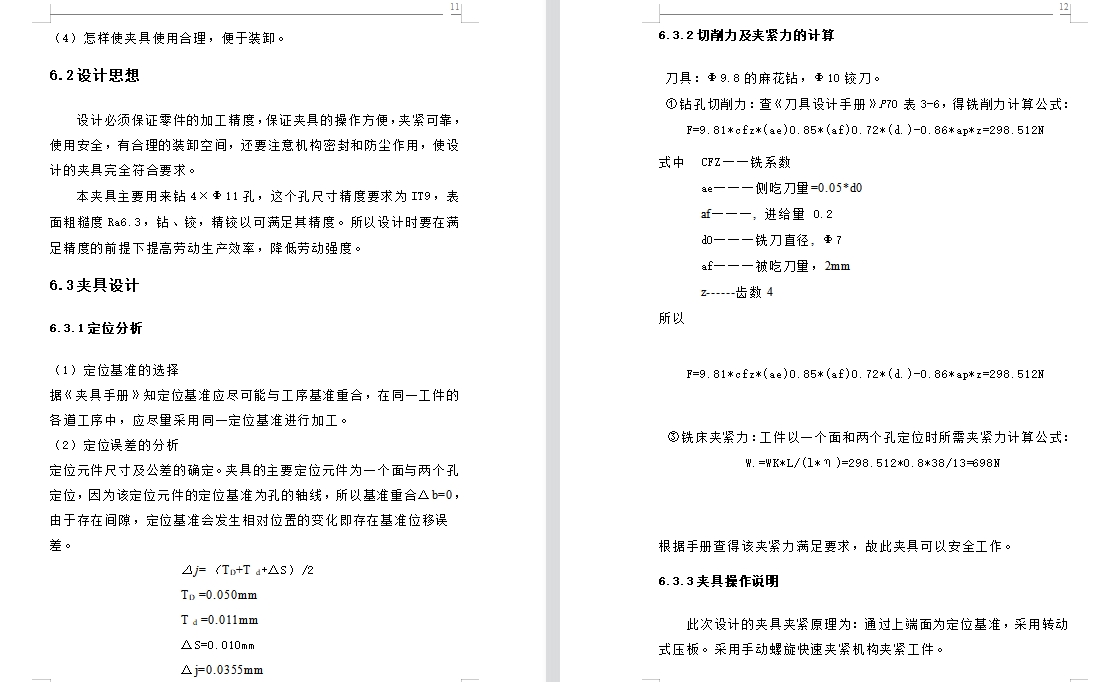

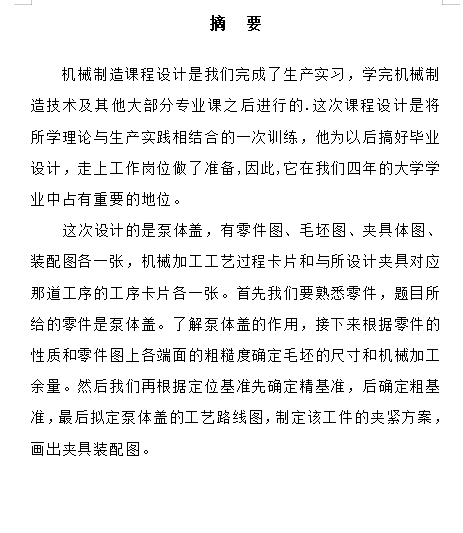

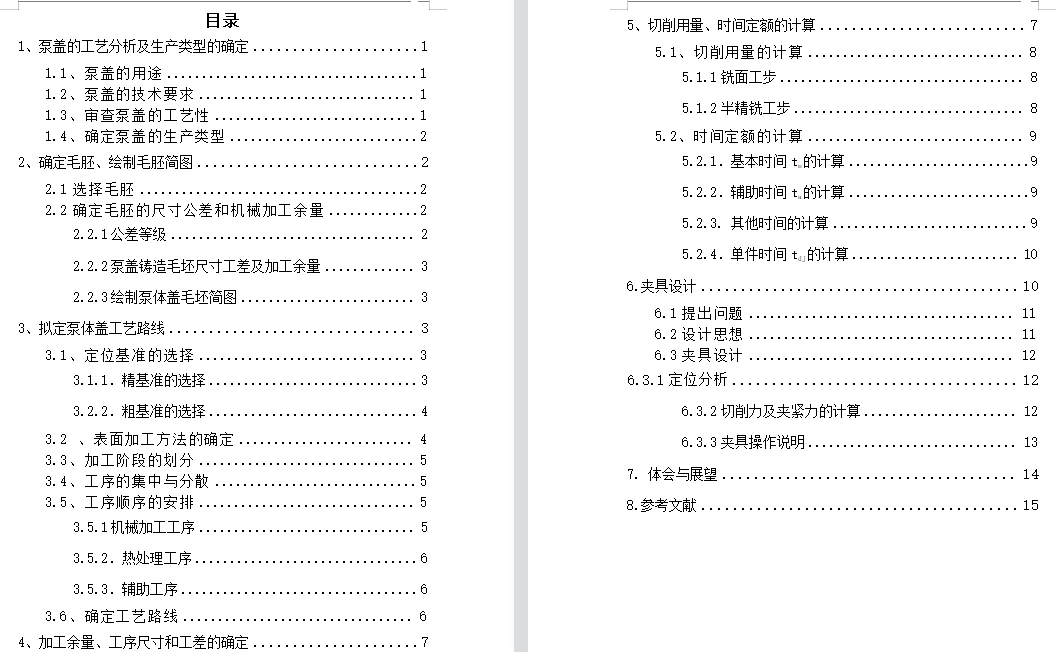

泵盖的钻4×Φ11孔夹具设计及加工工艺装备含4张CAD图图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小2.79M，共计8个文件，包含2D图纸，图纸主格式为pdf,dwg，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要250金币
立即下载 收藏
图纸信息
作者
聊聊机械吧
已分享: 份作品
文件列表

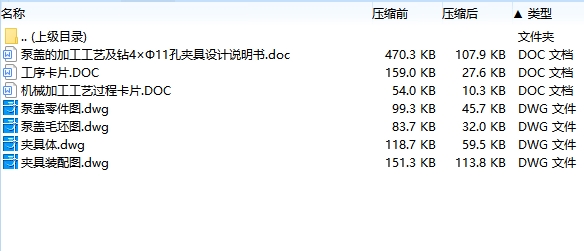

| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  X20简介-泵盖的钻4×Φ11孔夹具设计及加工工艺装备含4张CAD图.pdf | 1.37M |

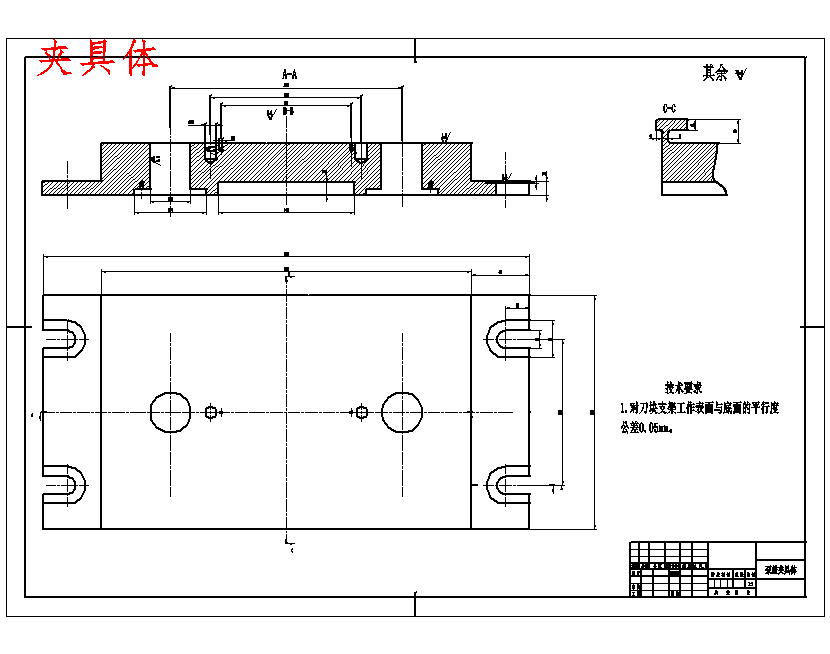

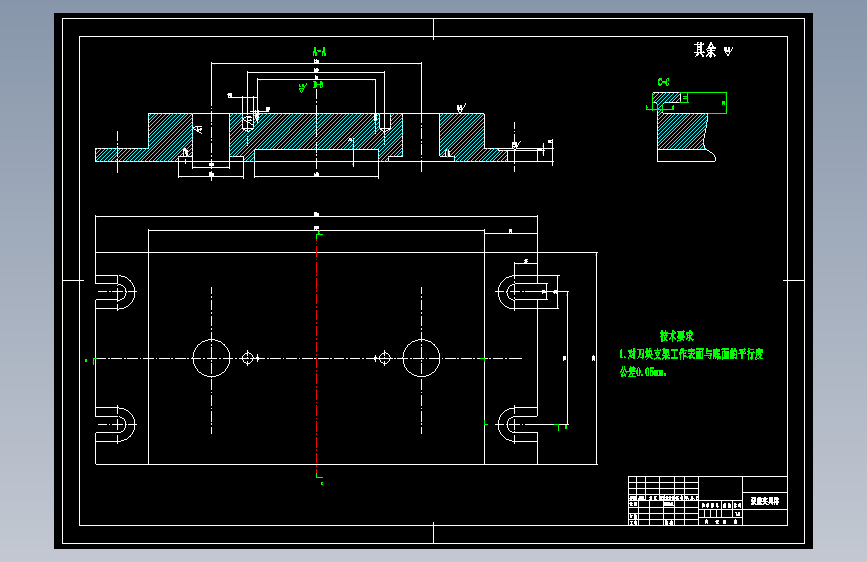

| 2 |  夹具体.dwg | 118.69K |

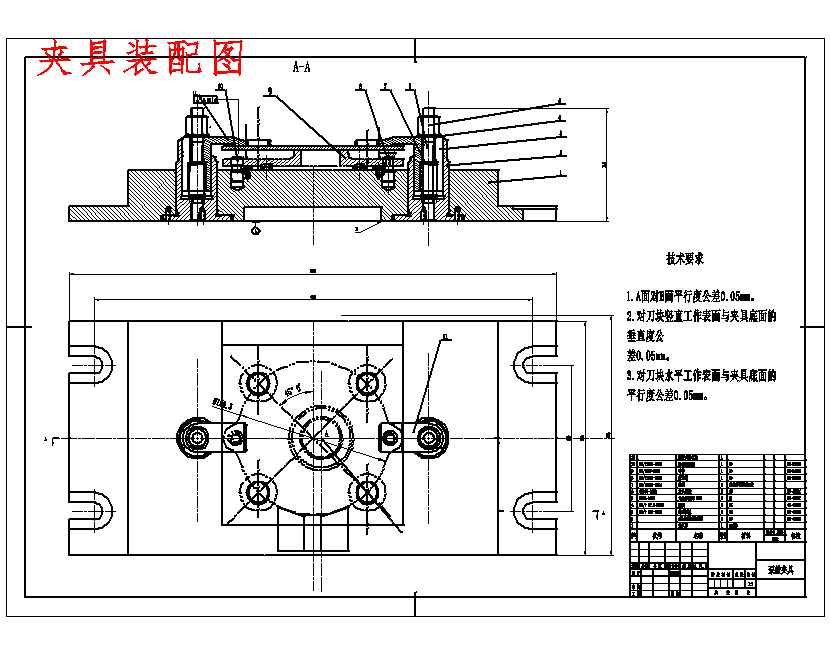

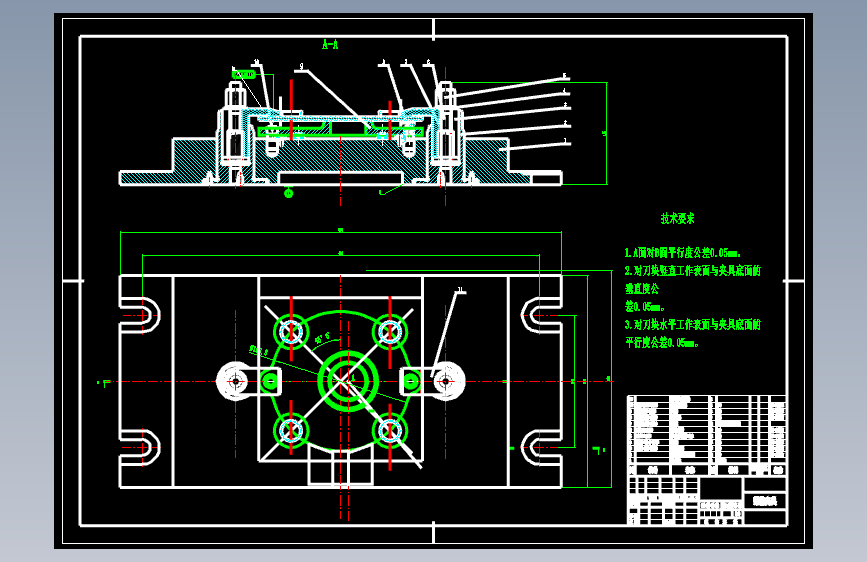

| 3 | 夹具装配图.dwg | 151.33K |

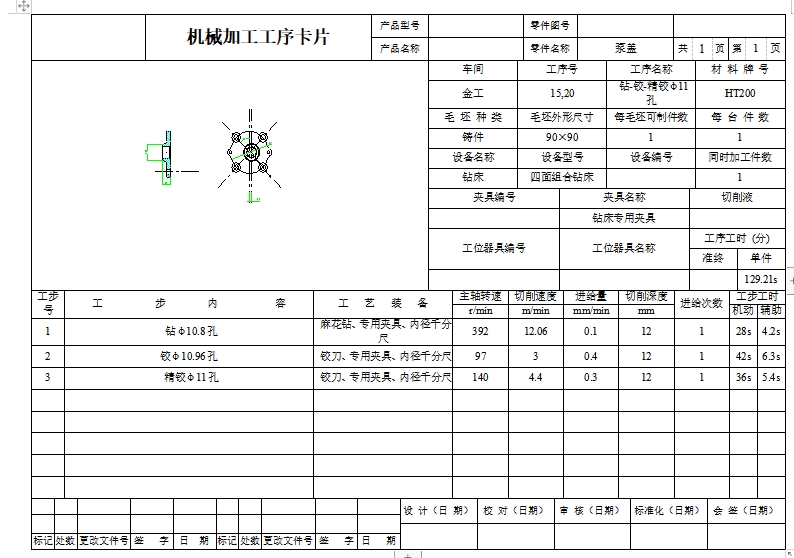

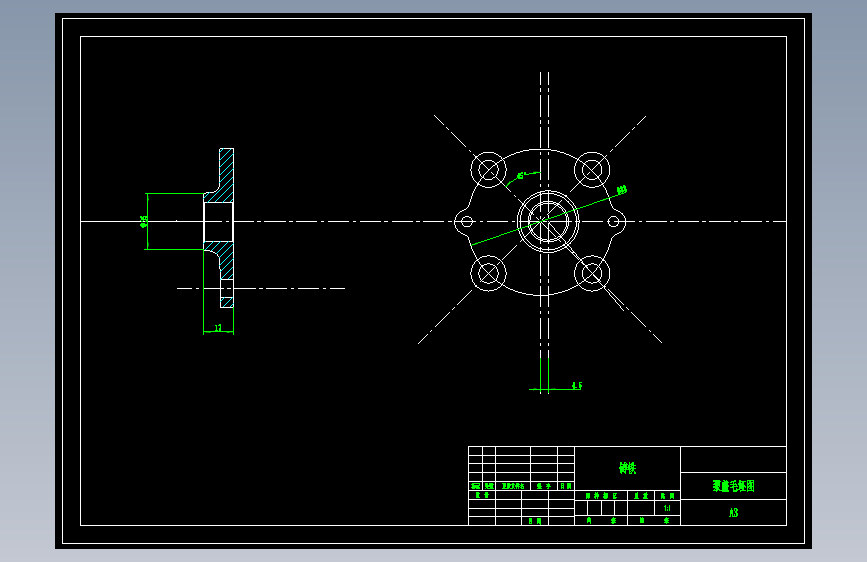

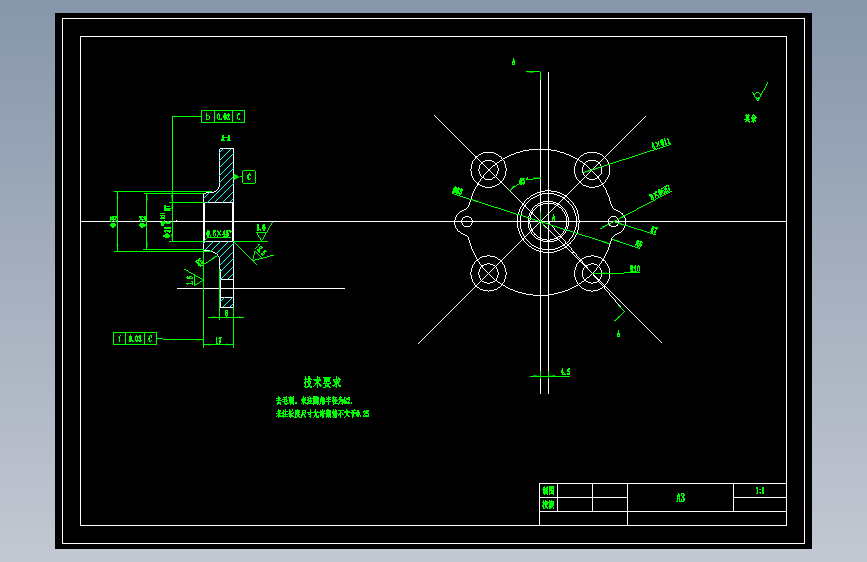

| 4 |  工序卡片.DOC | 159.00K |
| 5 | 机械加工工艺过程卡片.DOC | 54.00K |
| 6 | 泵盖毛坯图.dwg | 83.66K |
| 7 | 泵盖的加工工艺及钻4×Φ11孔夹具设计说明书.doc | 470.31K |
| 8 | 泵盖零件图.dwg | 99.26K |
