加热缸体注塑模设计【21张CAD图纸】
图纸描述
加热缸体注塑模设计【21张CAD图纸】图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小1.46M，共计24个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要250金币
立即下载 收藏
图纸信息
作者
WX_202933
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

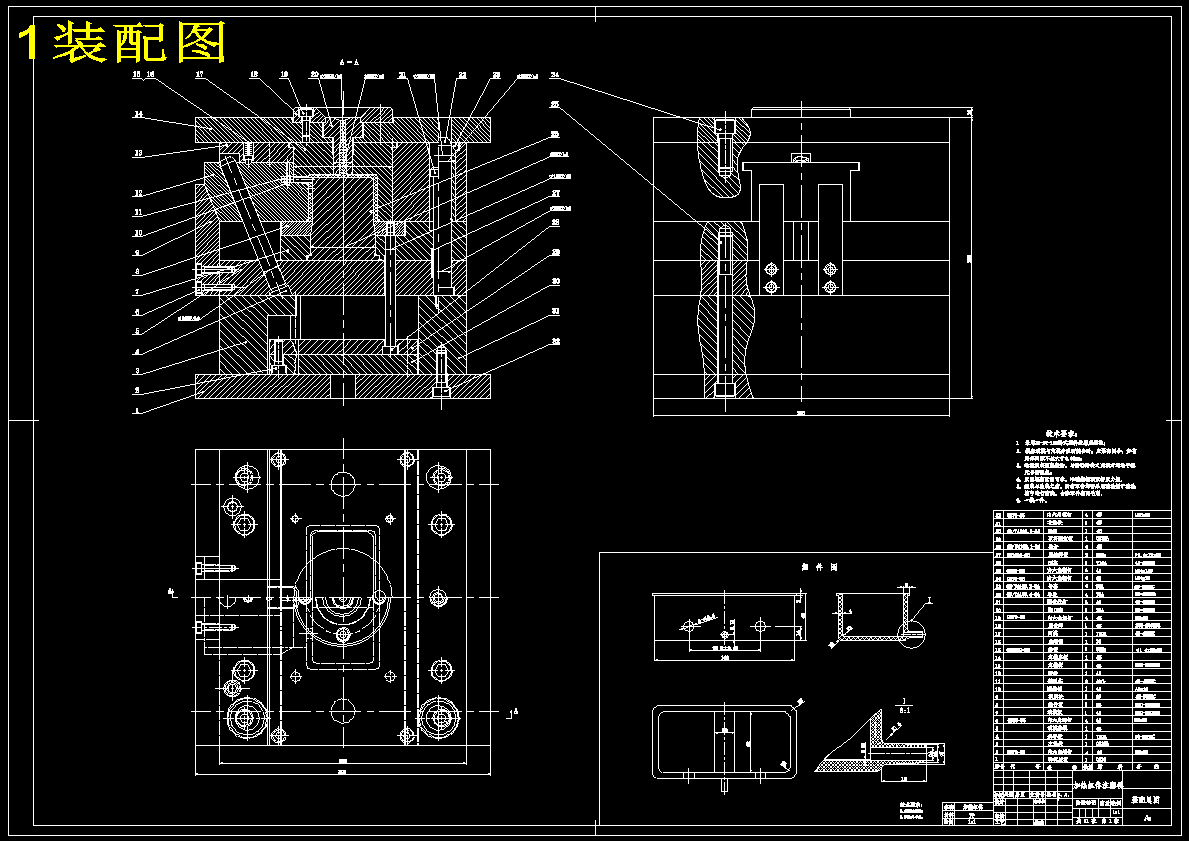

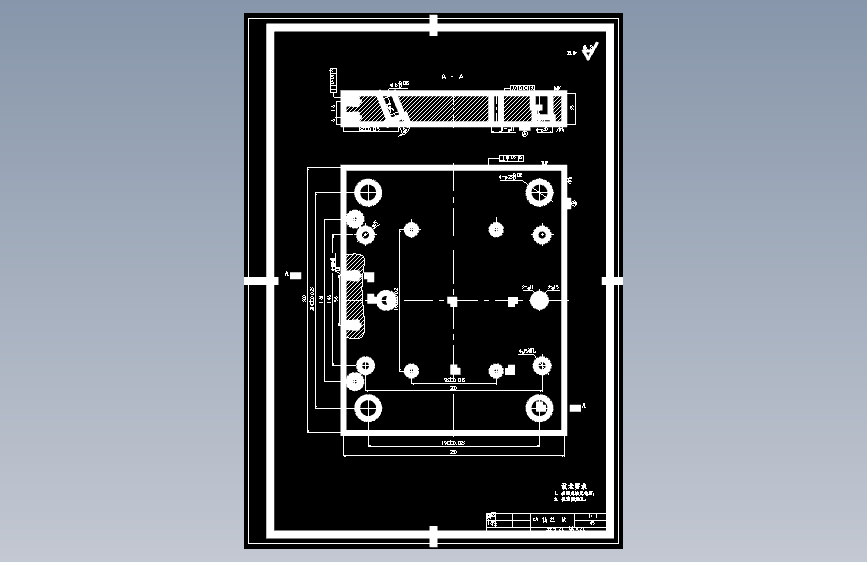

| 1 |  1装配图.dwg | 500.81K |

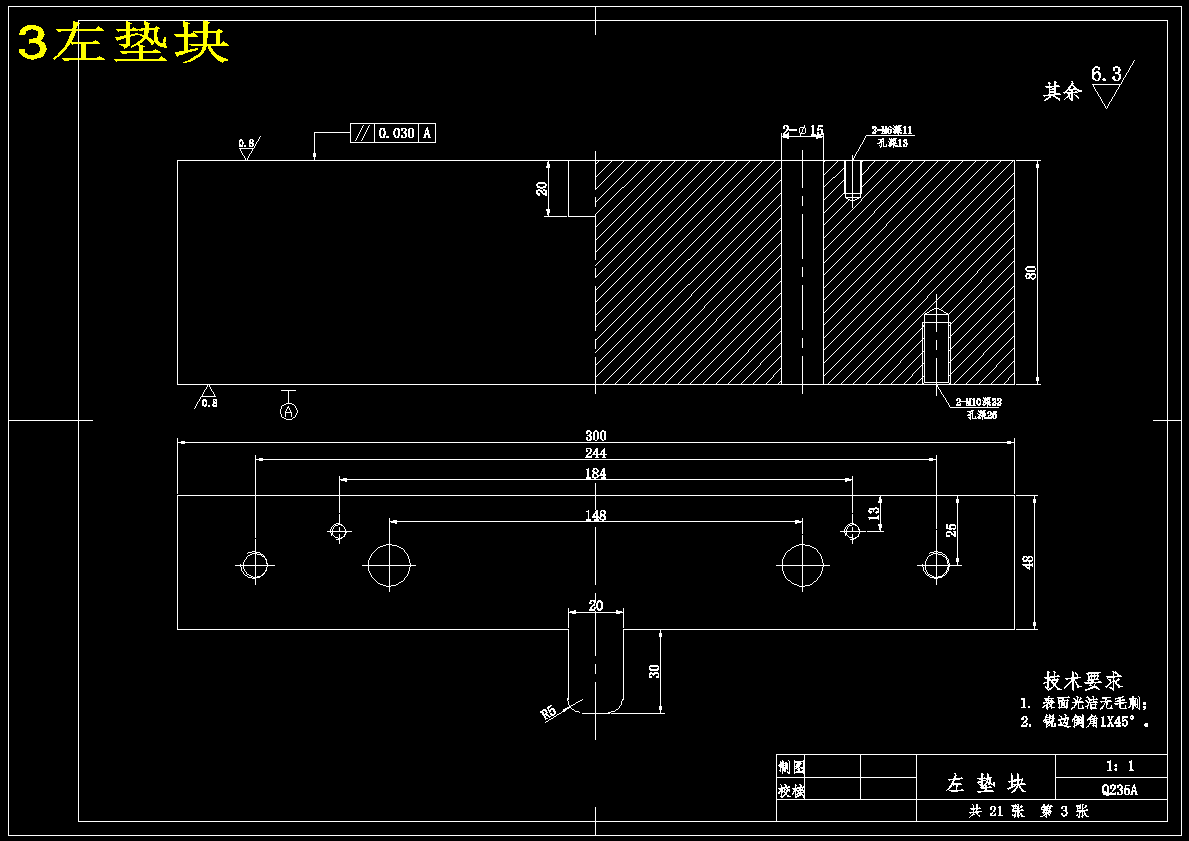

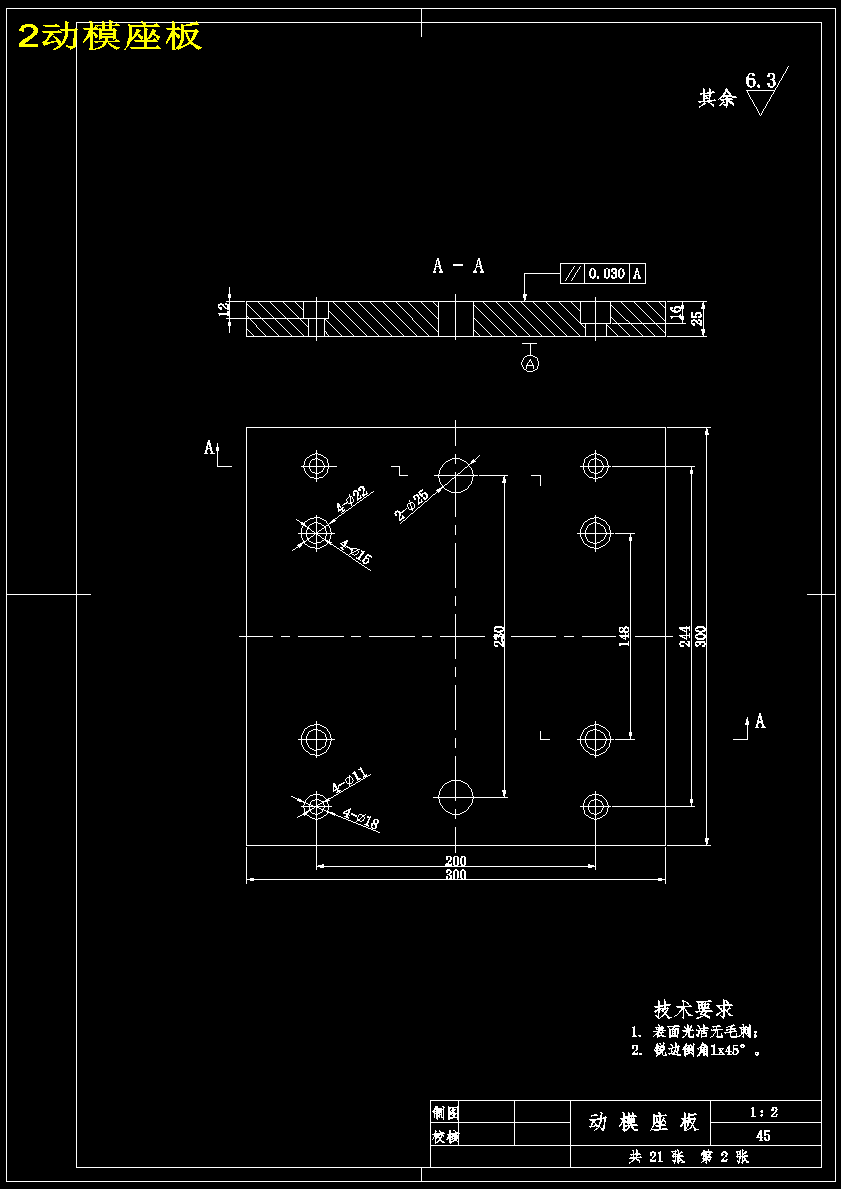

| 2 | 2动模座板.dwg | 283.43K |
| 3 | 3左垫块.dwg | 290.97K |

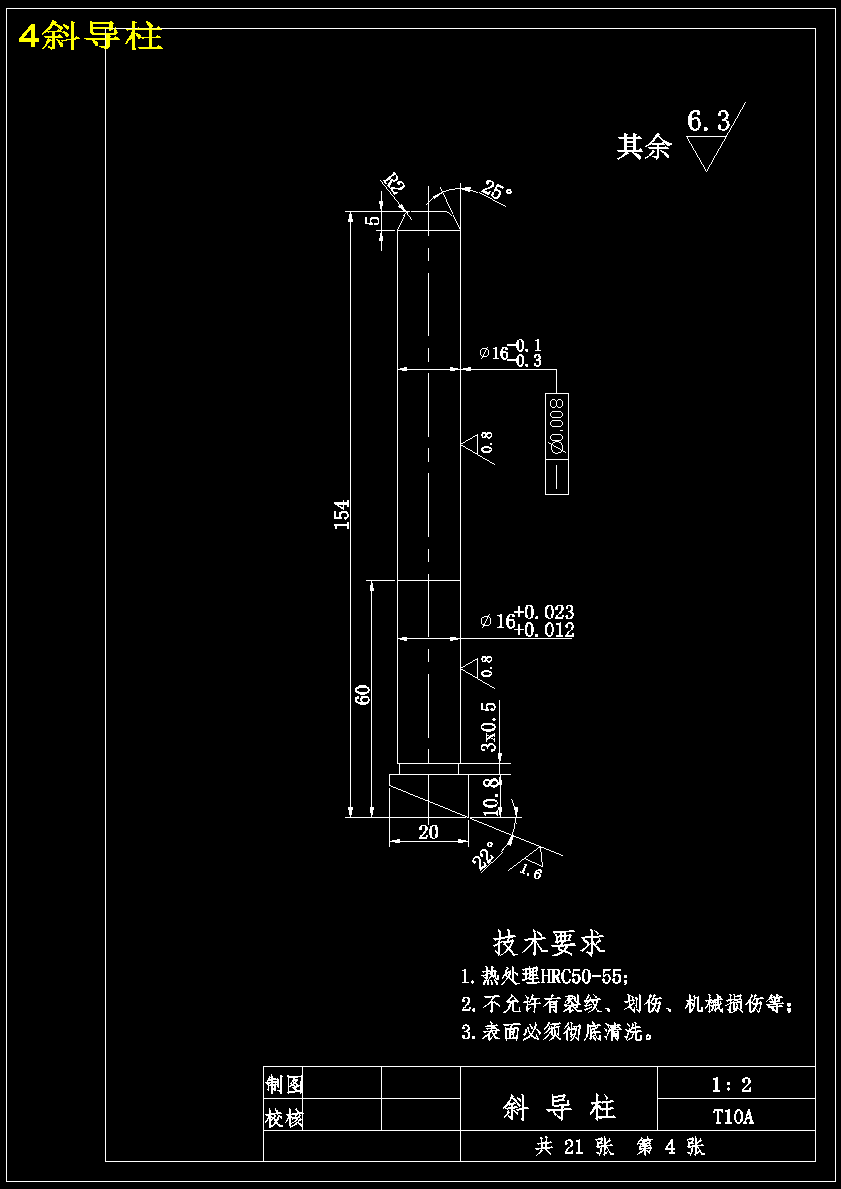

| 4 | 4斜导柱.dwg | 284.05K |
| 5 | 5动模垫板.dwg | 303.06K |
| 6 | 6动模板.dwg | 298.78K |
| 7 | 7推件板.dwg | 286.21K |
| 8 | 8楔紧块.dwg | 285.12K |

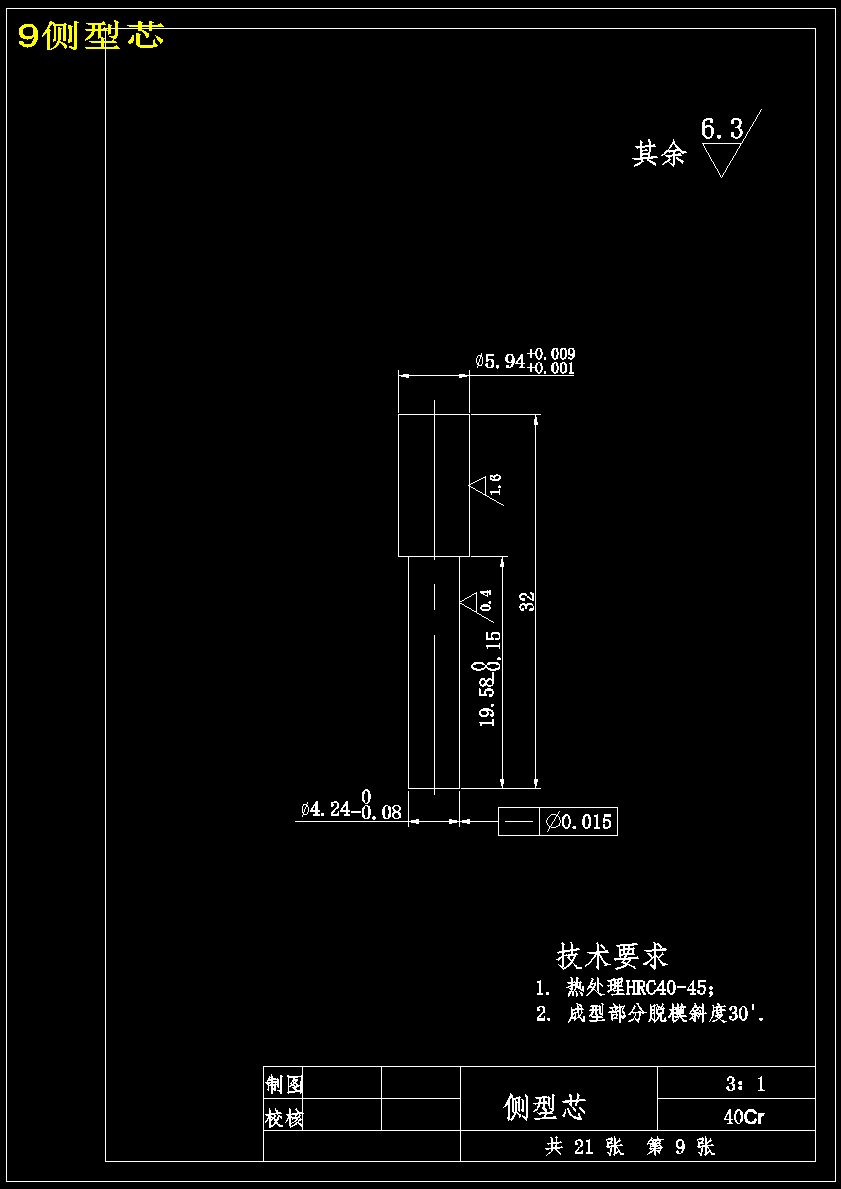

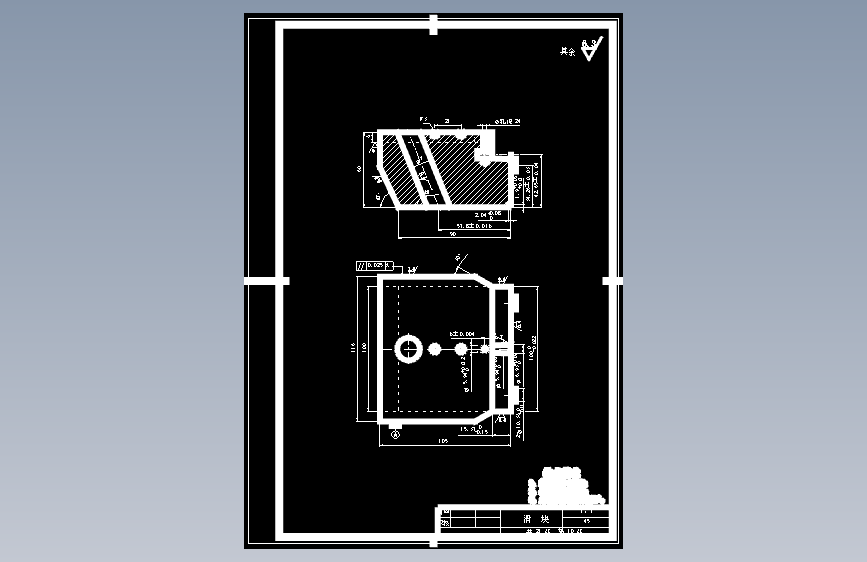

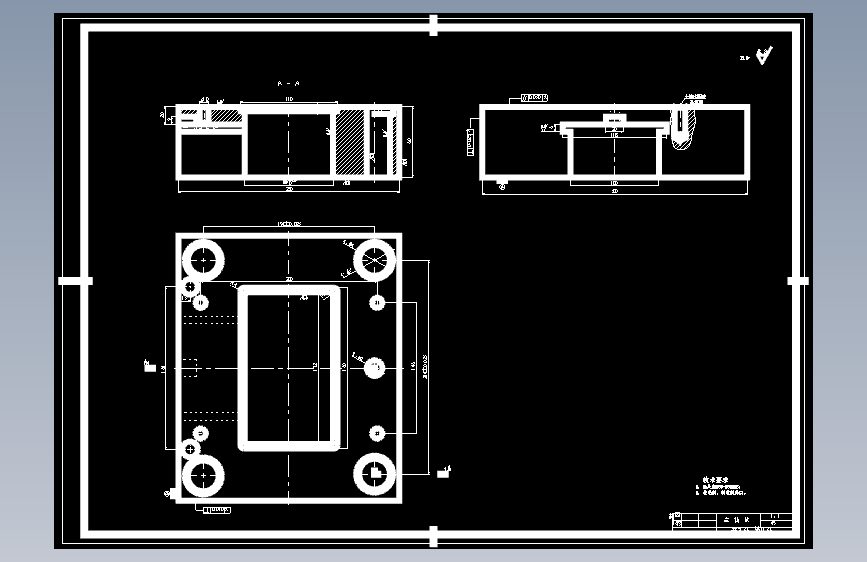

| 9 | 9侧型芯.dwg | 279.33K |
| 10 | b10滑块.dwg | 298.91K |
| 11 | b11定模板.dwg | 299.59K |
| 12 | b12定模座板.dwg | 291.84K |

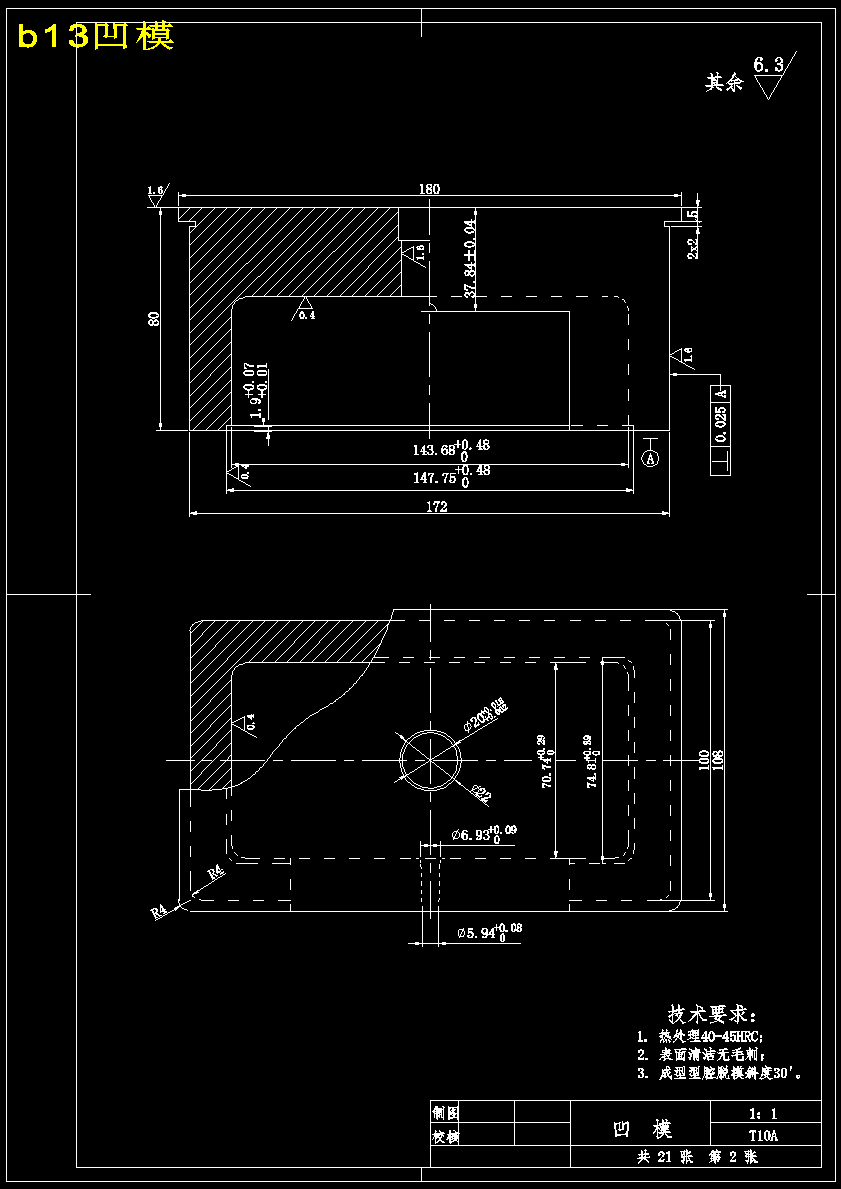

| 13 | b13凹模.dwg | 299.75K |
| 14 | b14定位环.dwg | 284.27K |
| 15 | b15浇口套.dwg | 290.43K |

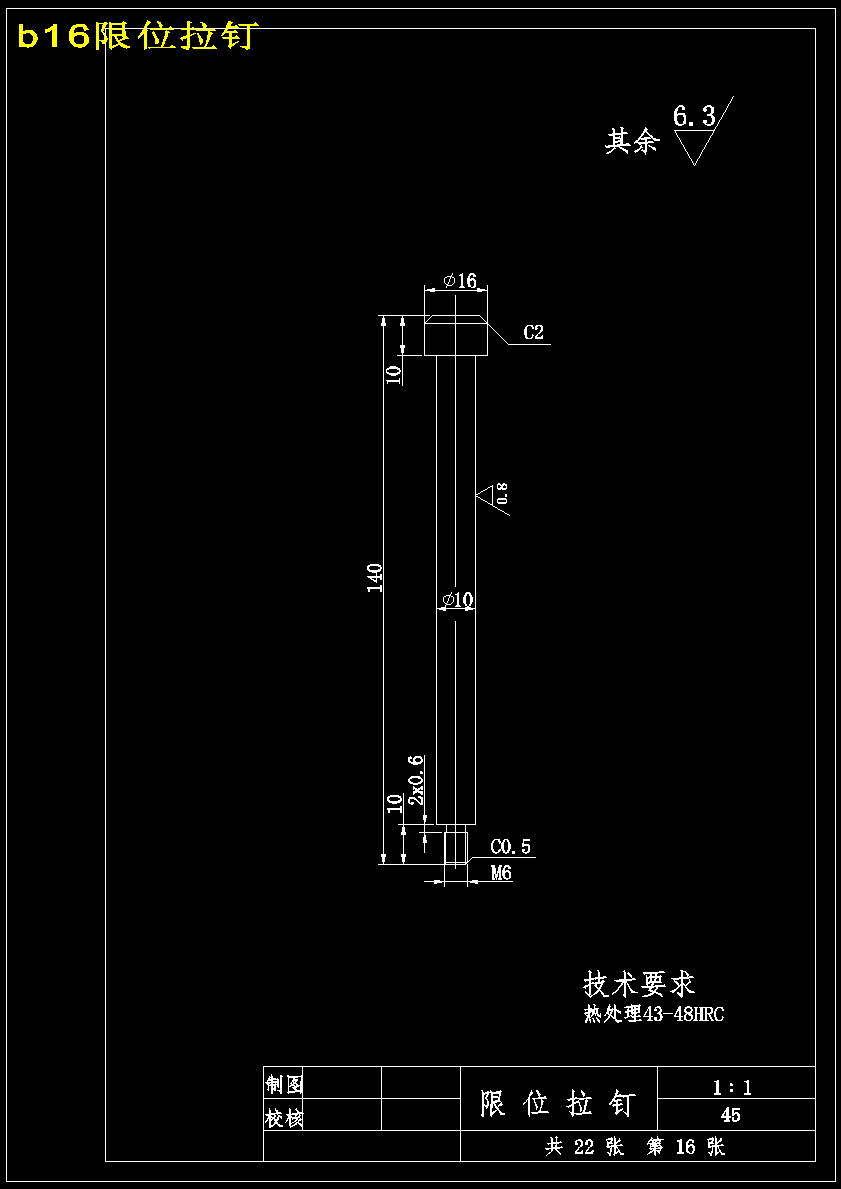

| 16 | b16限位拉钉.dwg | 283.55K |

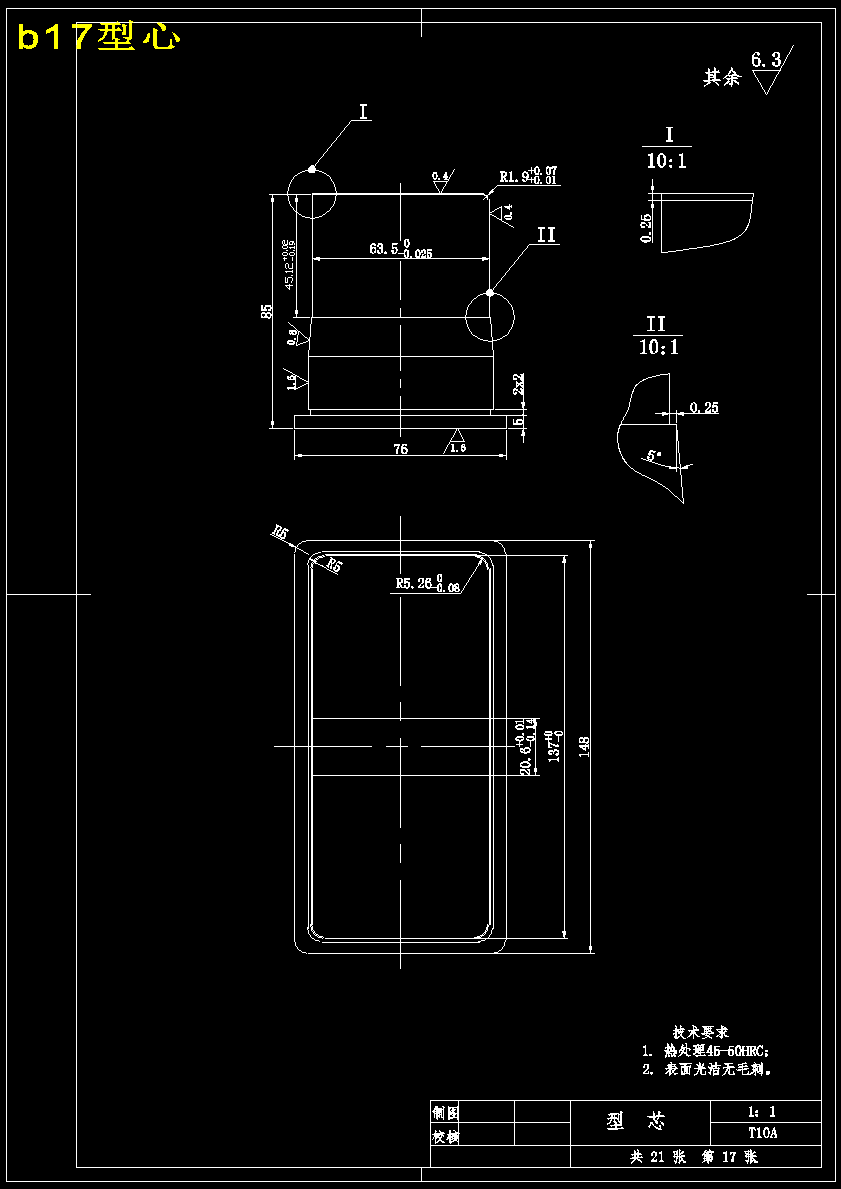

| 17 | b17型心.dwg | 291.40K |

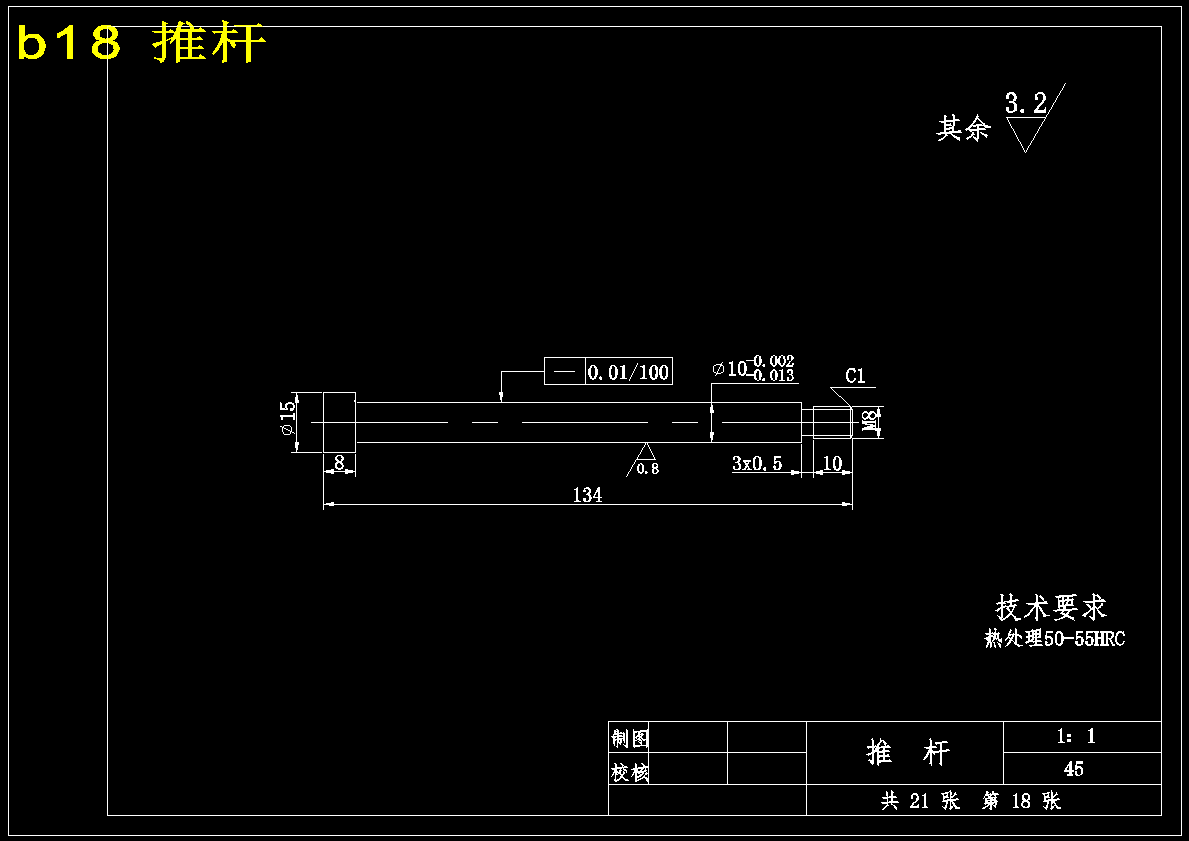

| 18 | b18推杆.dwg | 281.02K |
| 19 | b19顶杆固定板.dwg | 287.49K |
| 20 | c20推板.dwg | 289.84K |

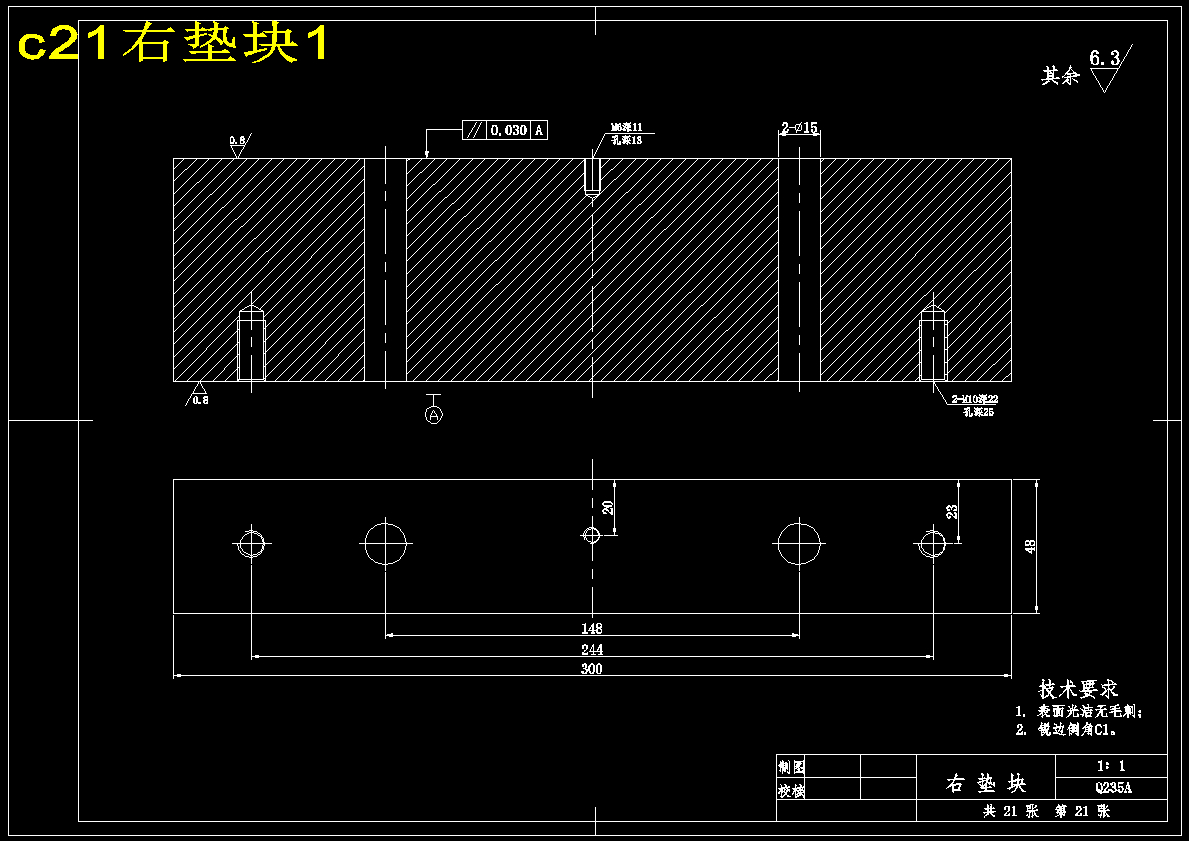

| 21 | c21右垫块1.dwg | 284.40K |
| 22 |  摘要.doc | 26.50K |
| 23 | 毕业设计说明书.doc | 980.00K |
| 24 | 目录.doc | 35.00K |
