步进式输送机
图纸描述

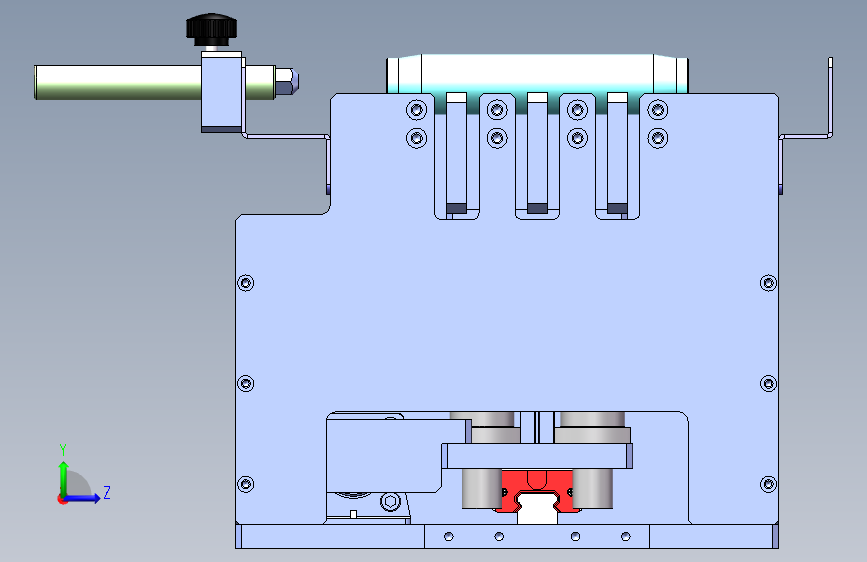

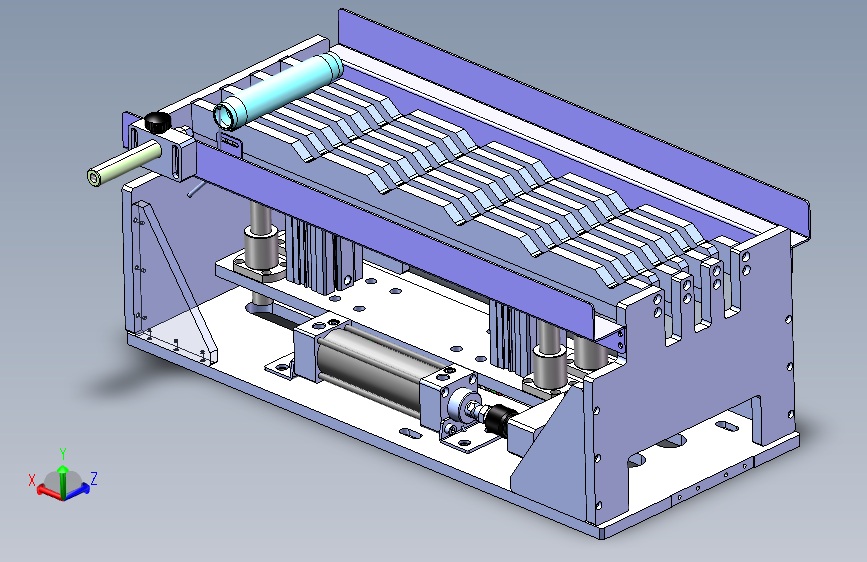

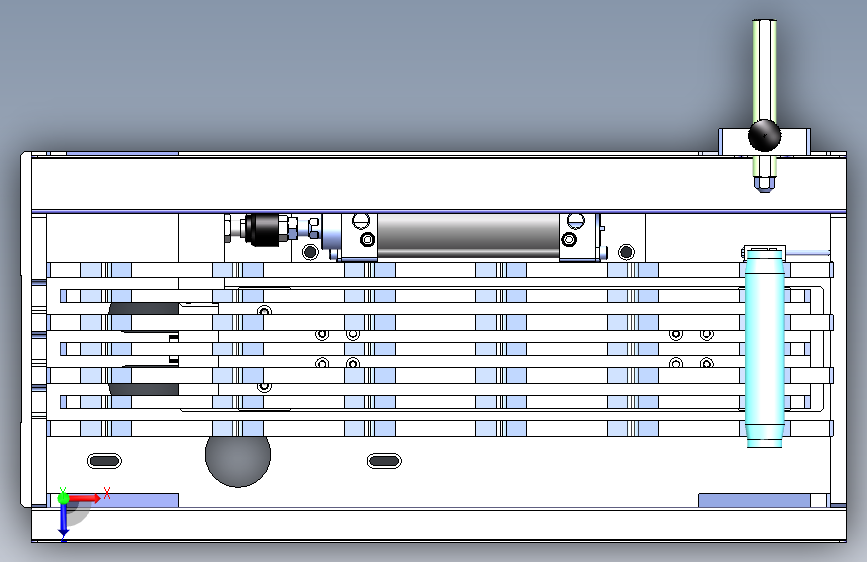

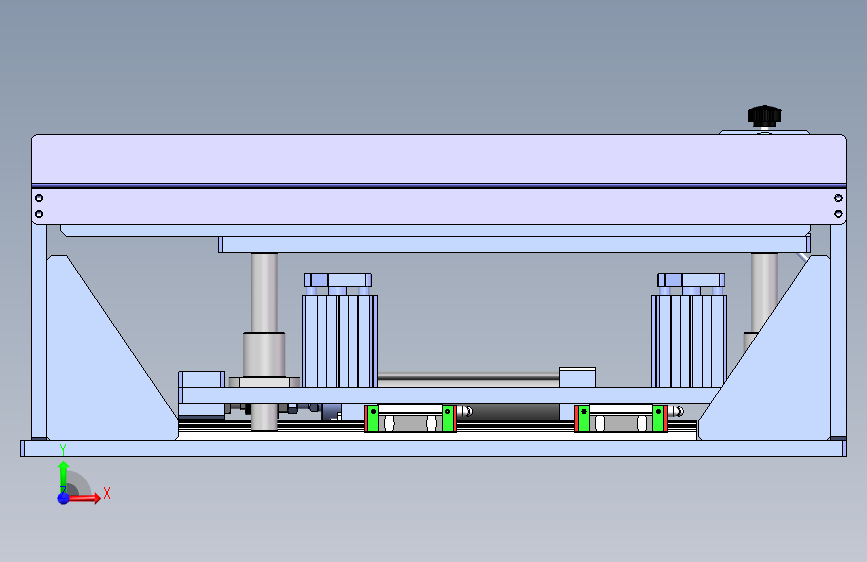

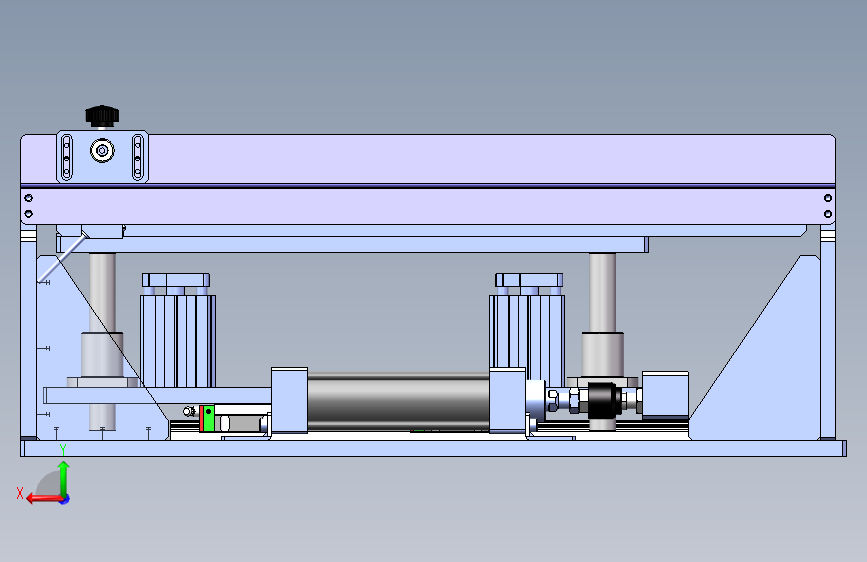

步进式输送机图纸下载，该图纸类型属于机械设备、输送/提升设备图纸，图纸大小11.31M，共计65个文件，包含3D图纸，图纸主格式为sldasm,sldprt，使用SOLIDWORKS 2020软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要250金币
立即下载 收藏
图纸信息
作者
袁工
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  009-01-00上料组件.SLDASM | 1.57M |
| 2 | 009-01-00步进式输送机构.SLDASM | 1.49M |
| 3 |  009-01-01底板03.SLDPRT | 300.49K |
| 4 | 009-01-02侧板2.SLDPRT | 190.71K |
| 5 | 009-01-03侧板3.SLDPRT | 228.39K |
| 6 | 009-01-04加强筋板.SLDPRT | 100.76K |
| 7 | 009-01-05底板02.SLDPRT | 137.92K |
| 8 | 009-01-06浮动接头连接板.SLDPRT | 103.84K |
| 9 | 009-01-07转运底板.SLDPRT | 141.69K |
| 10 | 009-01-08转运托板.SLDPRT | 127.94K |
| 11 | 009-01-09侧挡边-B.SLDPRT | 151.14K |
| 12 | 009-01-10侧挡边2.SLDPRT | 170.62K |
| 13 | 009-01-11气缸安装板05.SLDPRT | 105.93K |
| 14 | 009-01-12气缸调节固定板.SLDPRT | 75.19K |
| 15 | 009-01-13下料底板.SLDPRT | 94.58K |
| 16 | 009-01-14上料V型块1.SLDPRT | 179.97K |
| 17 | 009-01-15气缸安装板04.SLDPRT | 185.29K |
| 18 | 009-01-16侧推板.SLDPRT | 68.85K |
| 19 | 009-01-17浪管接头安装板.SLDPRT | 107.13K |
| 20 | 009-01-18固定托板.SLDPRT | 137.52K |
| 21 | 009-01-19传感器安装板03.SLDPRT | 86.85K |
| 22 | 009-01-20吹气管.SLDPRT | 109.01K |
| 23 | 009-01-21安装板.SLDPRT | 110.71K |
| 24 | HAU61-M6-L10.SLDPRT | 146.25K |
| 25 | LE6-D30L150-02.SLDPRT | 111.10K |
| 26 | SC40x100LB.SLDASM | 168.07K |
| 27 | TACQ40X30S.SLDASM | 210.50K |
| 28 | TCM25x150S.SLDASM | 196.28K |
| 29 | TR16X70S.SLDASM | 135.03K |
| 30 | _CDQMA40-300_BODY.SLDPRT | 54.08K |
| 31 | _CDQMA40-300_ROD.SLDPRT | 29.74K |
| 32 | _CXSM1575-750_0_BODY.SLDPRT | 54.16K |
| 33 | _CXSM1575-750_0_ROD.SLDPRT | 42.21K |
| 34 | _F-SC40LBSC.SLDPRT | 25.78K |
| 35 | _MB-L04_MB.SLDPRT | 76.12K |
| 36 | _MB40-100Z_ROD.SLDPRT | 19.40K |
| 37 | _MB40-NT-04_NUT01.SLDPRT | 29.87K |
| 38 | _MDB40-100Z0_BODY.SLDPRT | 212.66K |
| 39 | _MGP-Z_PLUG_25.SLDPRT | 19.90K |
| 40 | _MGPM25-150Z0_BODY.SLDPRT | 59.46K |
| 41 | _MGPM25-150Z0_ROD.SLDPRT | 25.94K |
| 42 | _SC-40-M12x1.25-Nut.SLDPRT | 25.52K |
| 43 | _SC-40Screw.SLDPRT | 20.33K |
| 44 | _SC-40x100-LB0_r.SLDPRT | 21.78K |
| 45 | _SC40X100_c.SLDPRT | 45.92K |
| 46 | _TACQ40X30S_body.SLDPRT | 84.01K |
| 47 | _TACQ40X30S_rod.SLDPRT | 36.16K |
| 48 | _TC-M-25x150150_b.SLDPRT | 90.63K |
| 49 | _TCM-25x150-0_150fp.SLDPRT | 30.90K |
| 50 | _TR16-7070_b.SLDPRT | 67.37K |
| 51 | _TR16-70_fr.SLDPRT | 30.76K |
| 52 | 上银直线导轨线性滑轨EGW-SA╱EGW-CA[EGW20CA1R520Z0CI]_1.SLDPRT | 1.25M |
| 53 | 上银直线导轨线性滑轨EGW-SA╱EGW-CA[EGW20CA1R520Z0CI]_2.SLDPRT | 642.23K |
| 54 | 导向轴SCE22-D20-L135-M6-S124.SLDPRT | 99.20K |
| 55 | 气嘴1分4.0口径.SLDPRT | 96.27K |
| 56 | 气缸CDQMA40-30.SLDASM | 109.02K |
| 57 | 气缸CXSM15-75.SLDASM | 120.51K |
| 58 | 气缸MDBL40-100Z.SLDASM | 191.87K |
| 59 | 气缸MGPM25-150Z.SLDASM | 140.94K |
| 60 | 波纹管PE-AD34.5.SLDPRT | 85.29K |
| 61 | 浪管接头SR-M32-34.5.SLDPRT | 71.36K |
| 62 | 浮动接头F-M12X125F.SLDPRT | 143.80K |
| 63 | 漫反射光电cx-442.SLDPRT | 147.36K |
| 64 | 直线导轨EGW20CA2R400Z0CE1E220.SLDASM | 346.52K |
| 65 | 直线轴承LME33-d20.SLDPRT | 119.96K |
