裹包式装盒机
图纸描述

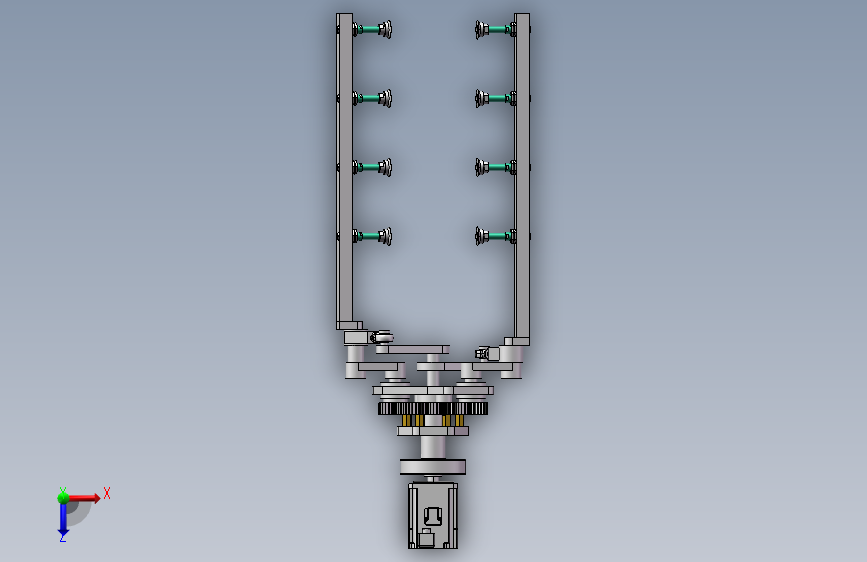

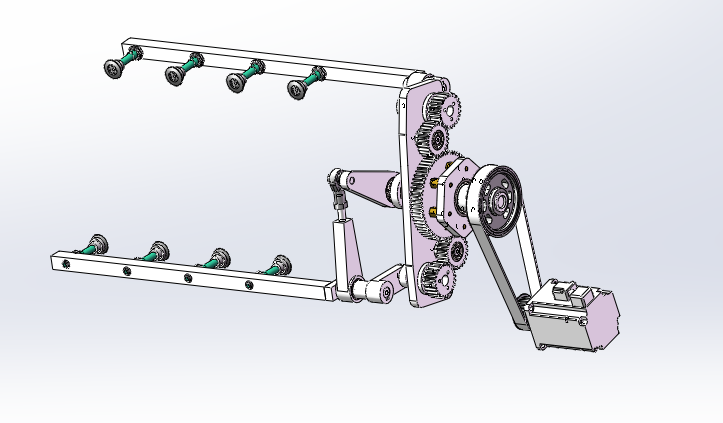

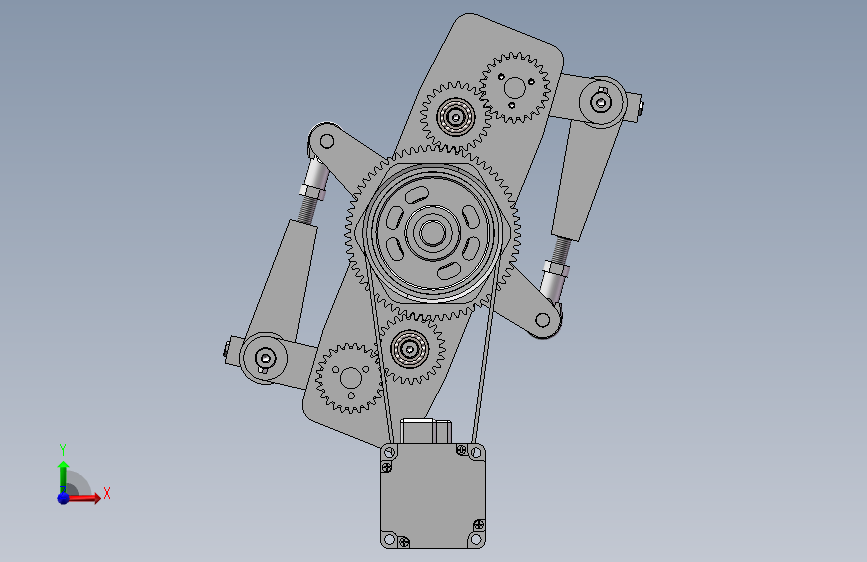

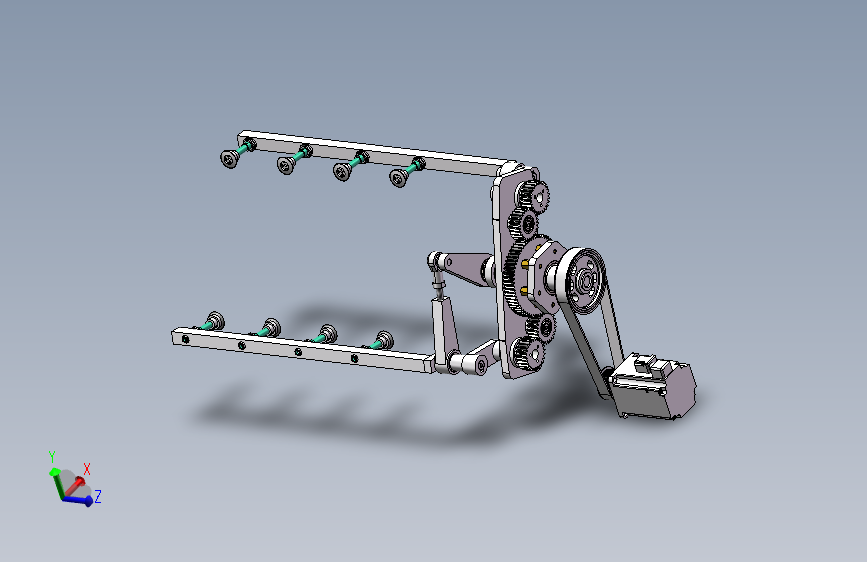

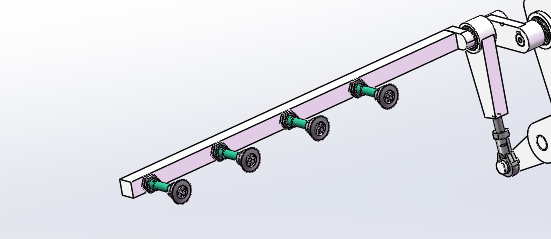

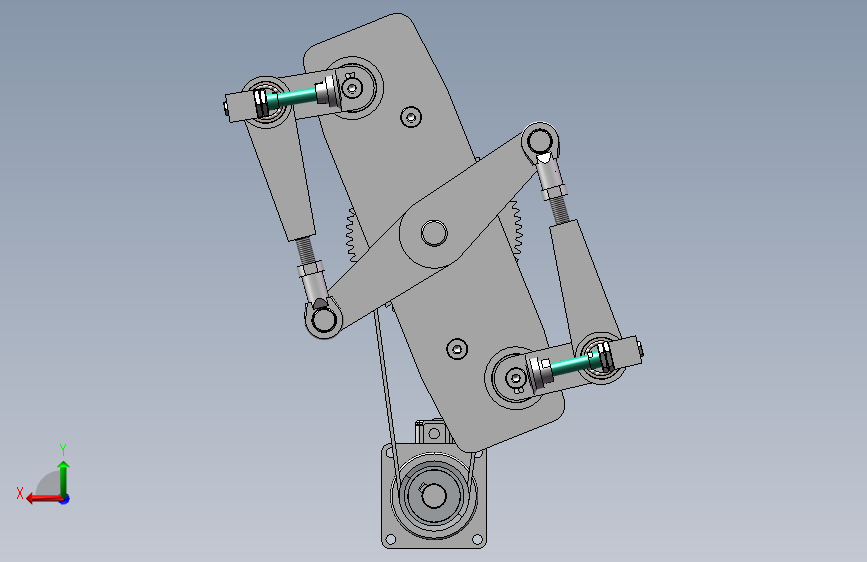

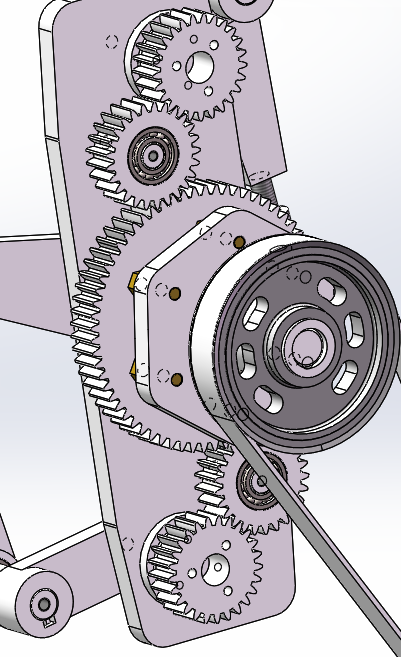

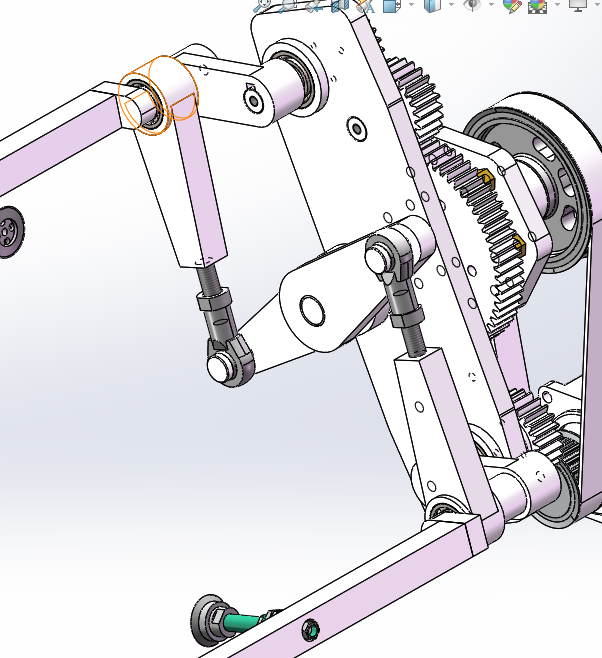

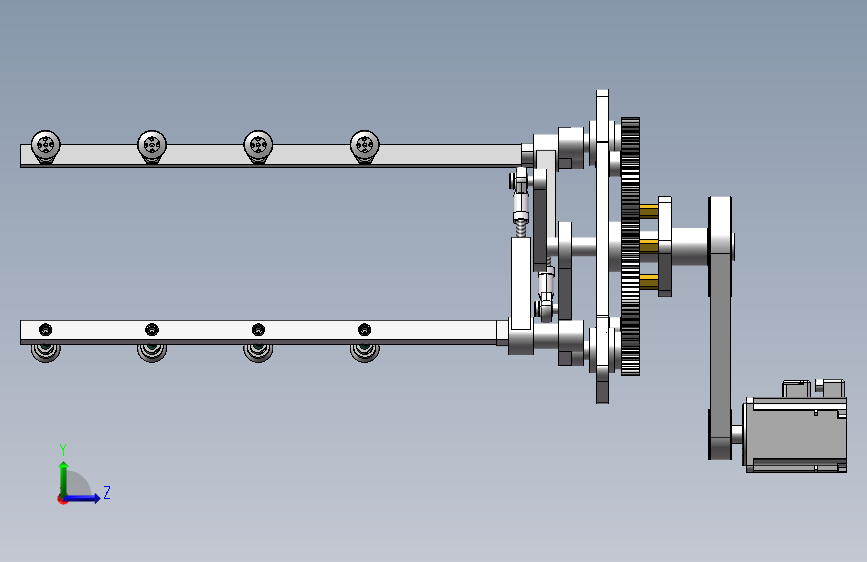

裹包式装盒机图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小8.4M，共计28个文件，包含3D图纸，图纸主格式为sldprt,sldasm，使用SOLIDWORKS 2020软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。裹包式装盒机由电机通过带轮驱动底板旋转，大齿轮固定，驱动齿轮提供吸盘座转动的动力，为了增加稳定性还在吸盘座上增加了连杆机构，辅助提供稳定性。
下载需要250金币
立即下载 收藏
图纸信息
作者
WX_203025
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  中间齿轮轴.SLDPRT | 116.70K |
| 2 | 中间齿轮齿轮M1.5-T25.SLDPRT | 316.75K |
| 3 | 主轴齿轮轴.SLDPRT | 118.36K |
| 4 | 六角铜柱.SLDPRT | 140.25K |
| 5 | 关节轴承.SLDPRT | 323.45K |
| 6 | 分路器.SLDPRT | 114.93K |
| 7 | 同步带.SLDPRT | 88.73K |
| 8 | 吸盘.SLDPRT | 240.07K |
| 9 | 吸盘座.SLDPRT | 124.68K |
| 10 | 吸盘座2.SLDPRT | 124.46K |
| 11 | 固定板.SLDPRT | 120.73K |
| 12 | 大带轮.SLDPRT | 1.05M |
| 13 | 小带轮.SLDPRT | 528.75K |
| 14 | 带轮轴.SLDPRT | 102.31K |
| 15 | 底板.SLDPRT | 173.07K |
| 16 | 曲柄.SLDPRT | 116.14K |
| 17 | 涨紧套.SLDPRT | 95.27K |
| 18 | 电机MSMF042L1U2M.SLDPRT | 333.17K |
| 19 |  组装.SLDASM | 2.83M |
| 20 | 调节螺杆.SLDPRT | 225.41K |
| 21 | 连杆1.SLDPRT | 100.80K |
| 22 | 连杆2.SLDPRT | 85.91K |
| 23 | 销轴.SLDPRT | 76.21K |
| 24 | 键5-5-15.SLDPRT | 84.82K |
| 25 | 键8-7-15.SLDPRT | 85.07K |
| 26 | 隔套.SLDPRT | 64.94K |
| 27 | 齿轮M1.5-T25.SLDPRT | 268.00K |
| 28 | 齿轮M1.5-T65.SLDPRT | 513.38K |
