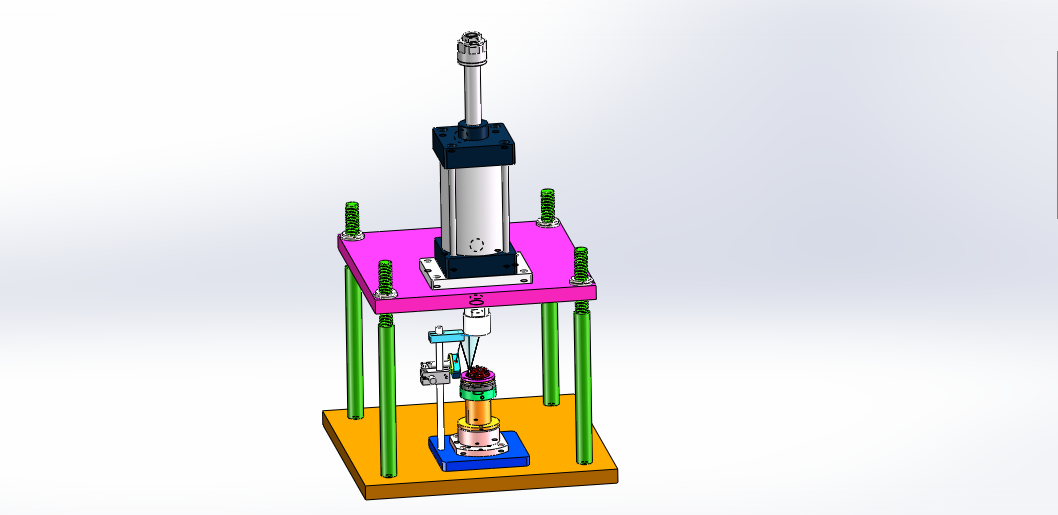

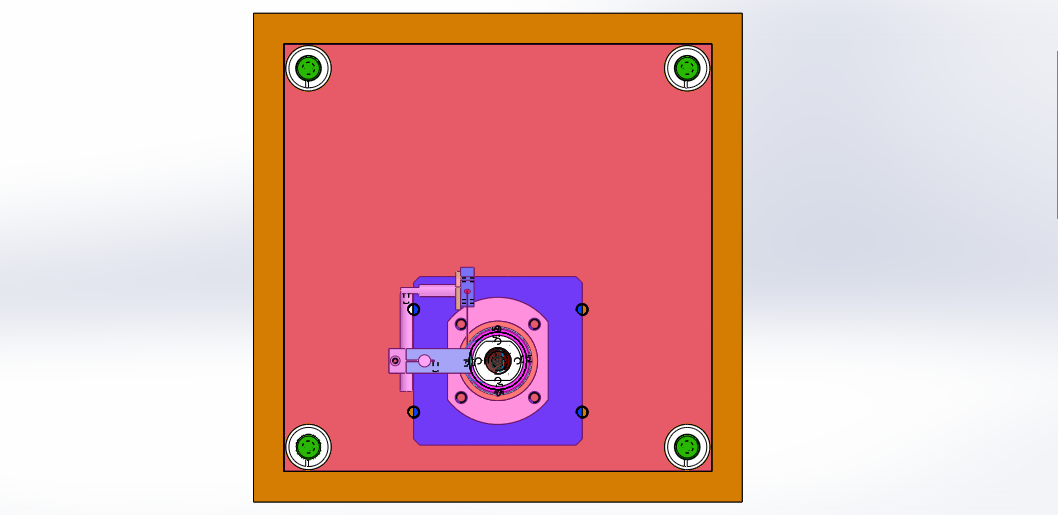

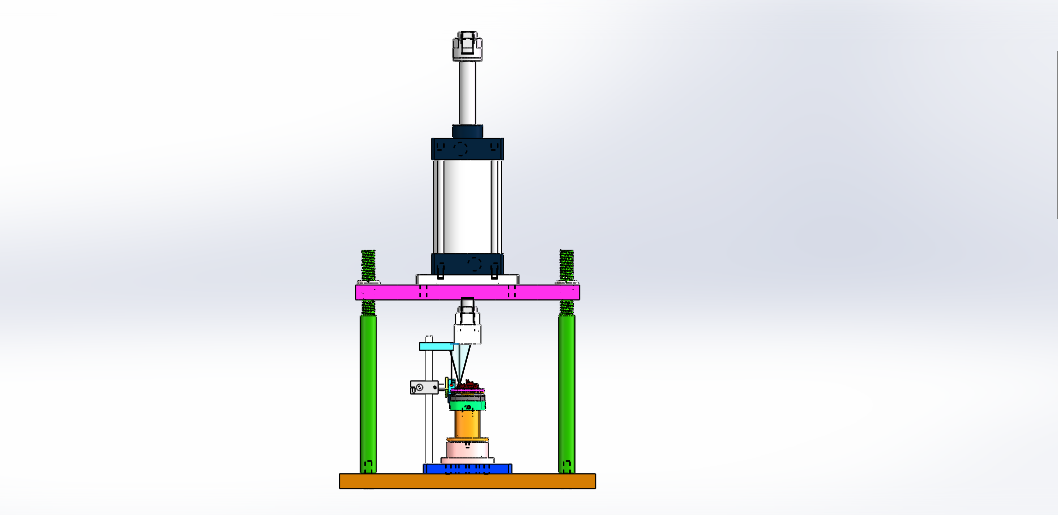

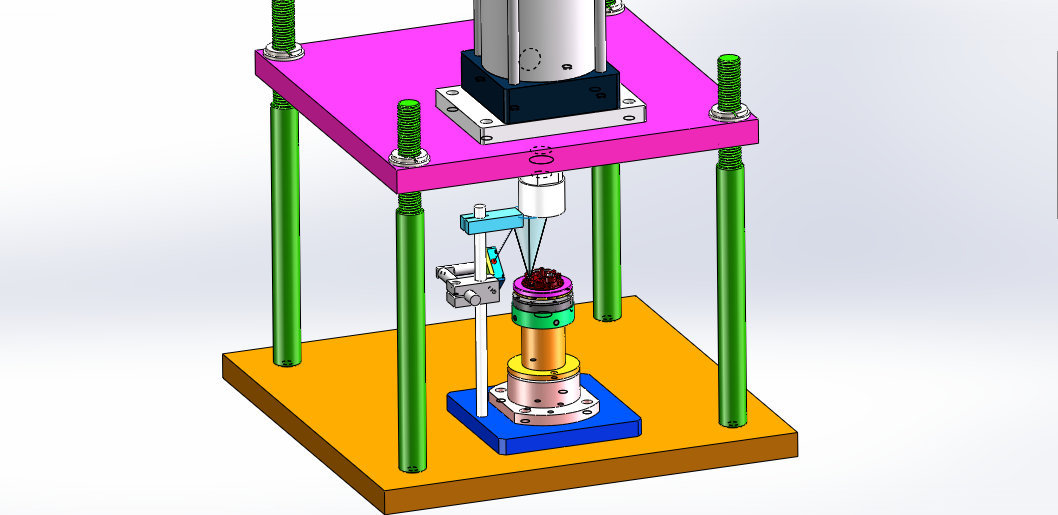

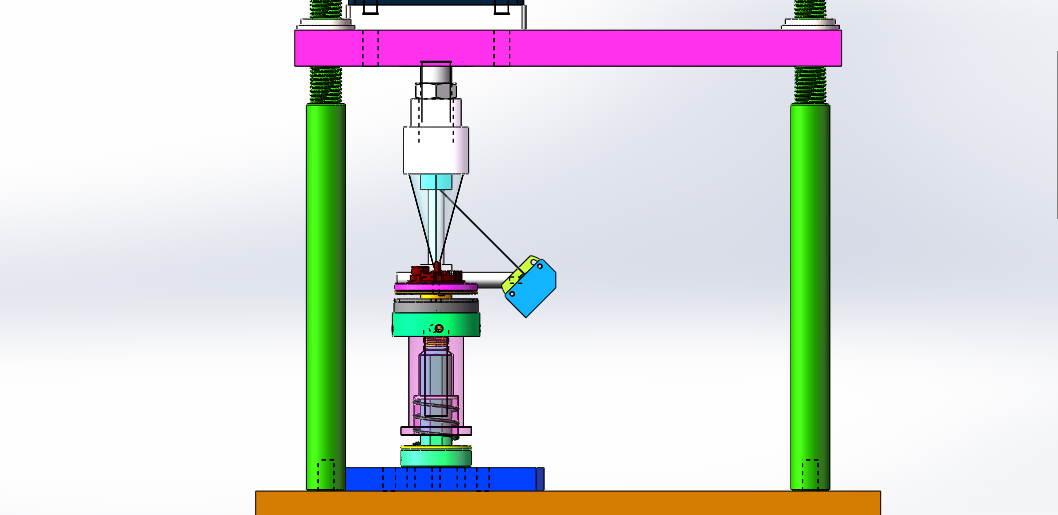

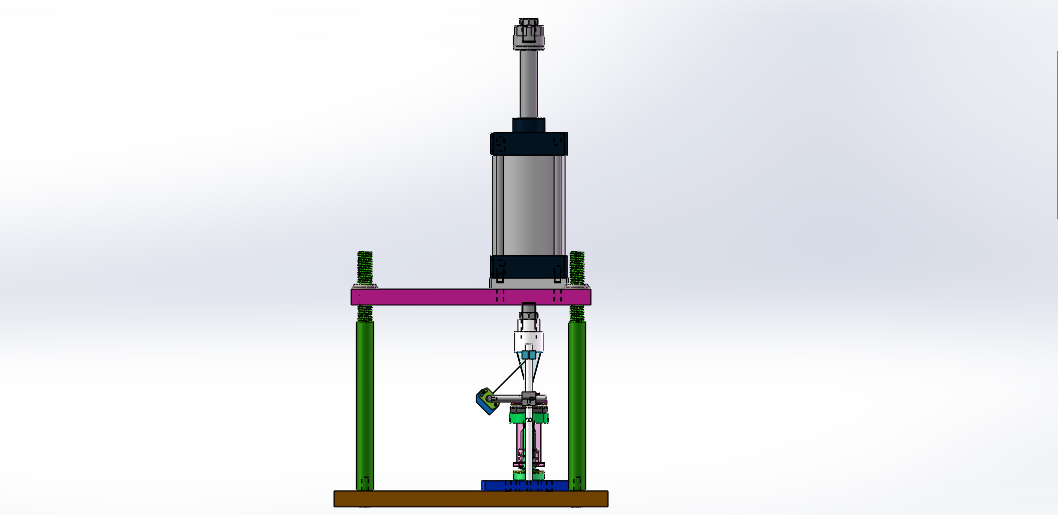

自动感应压铆钉机 设计思路：安装光电感应器和补光LED灯，自动识别和检测产品的小孔，判断是否有加工小孔之后，需要自动压装铆钉，产品小孔下方安装LED等，LED光源透过小孔，在上方的金属块形成圆形光斑，此时感应器检测到上方的金属块，判断是否有小孔，随后启动压装动作。 自动感应压铆钉机结构介绍：设备防护罩、气动压力机构、产品定位底座、LED光源、光电感应器和电气配件构成，各组件结构具体构造如下： 1，气动压力机构：由底板、立柱、气缸和压装模具组成； 2，产品定位底座：由产品固定座组成. 程序控制系统：设备有1个气缸动作，使用智能控制器可以实现设备的正常运作。 工作原理：人工把铆钉放置在固定底座上，
自动感应压铆钉机
图纸描述
自动感应压铆钉机 设计思路：安装光电感应器和补光LED灯，自动识别和检测产品的小孔，判断是否有加工小孔之后，需要自动压装铆钉，产品小孔下方安装LED等，LED光源透过小孔，在上方的金属块形成圆形光斑，此时感应器检测到上方的金属块，判断是否有小孔，随后启动压装动作。 自动感应压铆钉机结构介绍：设备防护罩、气动压力机构、产品定位底座、LED光源、光电感应器和电气配件构成，各组件结构具体构造如下： 1，气动压力机构：由底板、立柱、气缸和压装模具组成； 2，产品定位底座：由产品固定座组成. 程序控制系统：设备有1个气缸动作，使用智能控制器可以实现设备的正常运作。 工作原理：人工把铆钉放置在固定底座上，
下载需要250金币
立即下载 收藏
图纸信息
作者
操机仔
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  F-SC100FASC.1.1.sldprt | 103.57K |
| 2 | SC-100-M20x1_510-A_Nut.1.1.sldprt | 121.26K |
| 3 | SCJ-100-M20x1_5-Nut.1.1.sldprt | 88.11K |
| 4 | SCJ-100Screw.1.1.sldprt | 70.23K |
| 5 | SCJ-100x100-10-FA10_r.1.1.sldprt | 97.77K |
| 6 |  SCJ100x100-10FA0010.1.1.sldasm | 241.80K |
| 7 | SCJ100X100_c.1.1.sldprt | 205.54K |
| 8 | YMDJ-001.1.1.SLDPRT | 98.18K |
| 9 | YMDJ-002.1.1.SLDPRT | 326.47K |
| 10 | YMDJ-003.1.1.SLDPRT | 748.91K |
| 11 | YMDJ-004.1.1.SLDPRT | 93.91K |
| 12 | YMDJ-005.1.1.SLDPRT | 117.14K |
| 13 | YMDJ-006.1.1.SLDPRT | 117.61K |
| 14 | YMDJ-007.1.1.SLDPRT | 66.12K |
| 15 | YMDJ-008.1.1.SLDPRT | 122.34K |
| 16 | YMDJ-010.1.1.SLDPRT | 129.59K |
| 17 | YMDJ-011.1.1.SLDPRT | 68.92K |
| 18 | YMDJ-012.1.1.SLDPRT | 269.77K |
| 19 | YMDJ-013.1.SLDPRT | 283.34K |
| 20 | YMDJ-014.1.SLDPRT | 91.70K |
| 21 | YMDJ-015.1.1.SLDPRT | 327.66K |
| 22 | YMDJ-016.1.1.SLDPRT | 98.96K |
| 23 | YMDJ-017.1.1.SLDPRT | 123.48K |
| 24 | YMDJ-018.1.1.SLDPRT | 77.23K |
| 25 | YMDJ-019.1.1.SLDPRT | 42.81K |
| 26 | YMDJ-020.1.1.SLDPRT | 58.42K |
| 27 | YMDJ-021.1.1.SLDPRT | 67.10K |
| 28 | YMDJ-022.1.1.SLDPRT | 89.67K |
| 29 | YMDJ-023.1.1.SLDPRT | 91.64K |
| 30 | 光电感应.1.SLDPRT | 88.96K |
| 31 | 十字固定座09.1.SLDPRT | 139.59K |
| 32 | 压铆钉机.1.1.SLDASM | 1.84M |
| 33 | 进油盘.1.1.SLDPRT | 689.85K |
| 34 | 铆钉.1.1.SLDPRT | 121.52K |
| 35 | 铆钉定位座.1.1.SLDASM | 985.64K |
| 36 | 零件5.1.SLDPRT | 70.37K |
| 37 |  自动感应压铆钉机.docx | 12.68K |
