连杆（111度）加工工艺及铣端面夹具设计
图纸描述

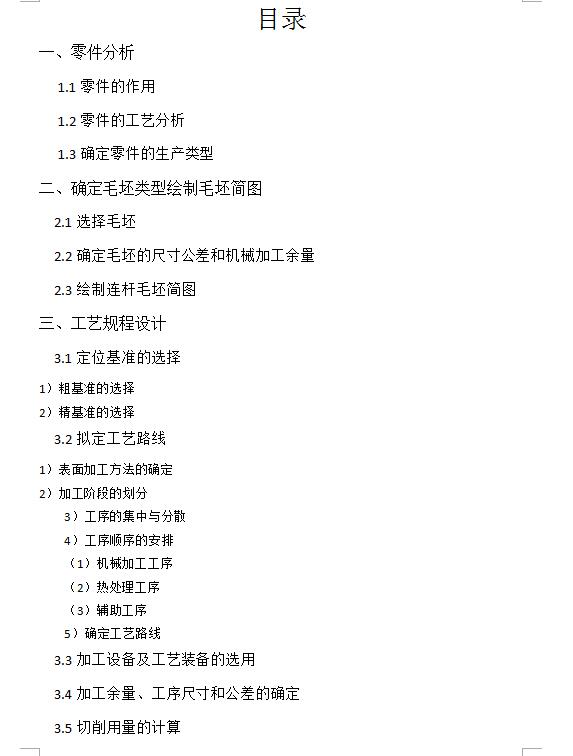

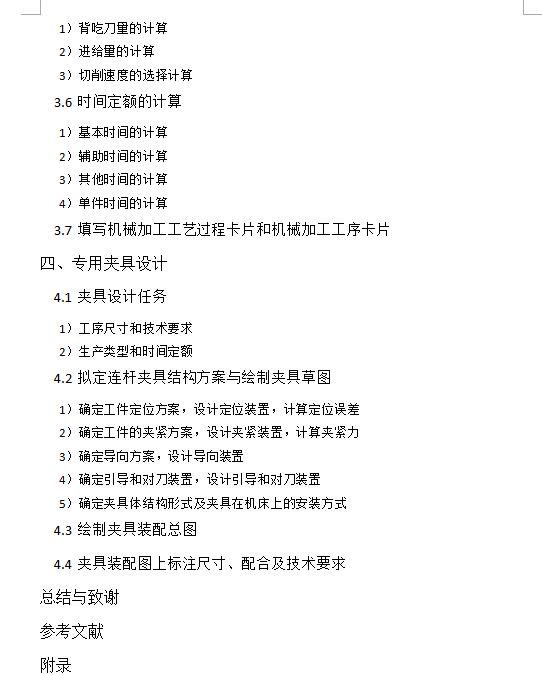

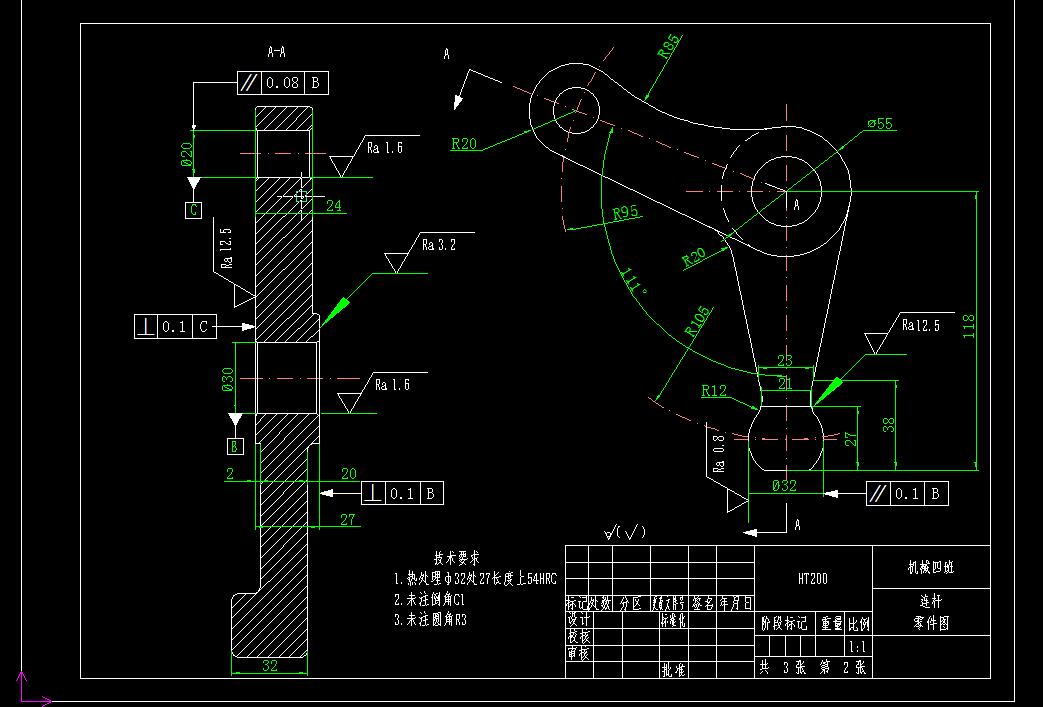

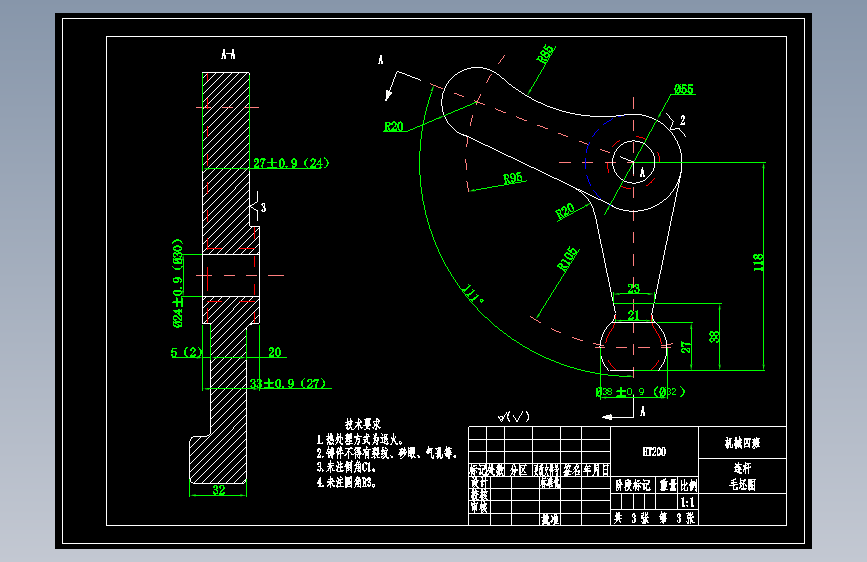

连杆（111度）加工工艺及铣端面夹具设计图纸下载，该图纸类型属于零部件模型、传动部件图纸，图纸大小1.66M，共计12个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2007软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要255金币
立即下载 收藏
图纸信息
作者
贺石
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

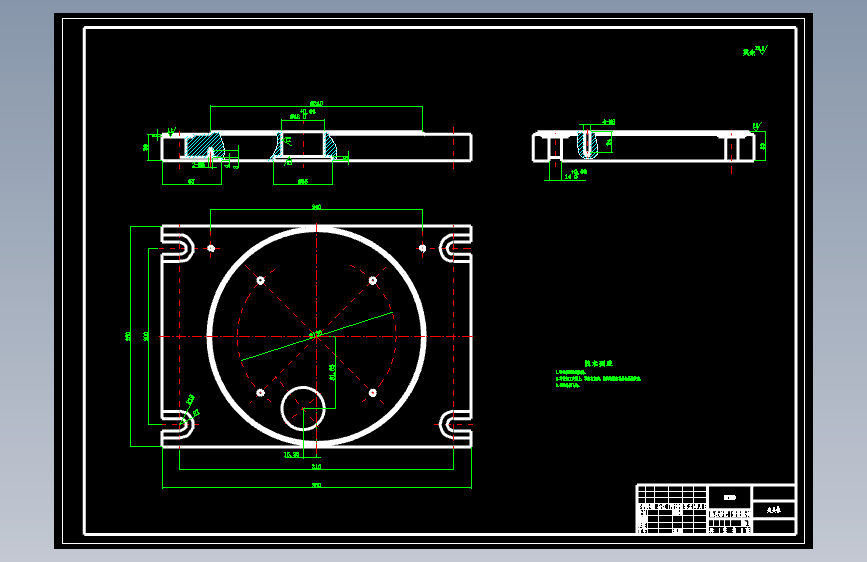

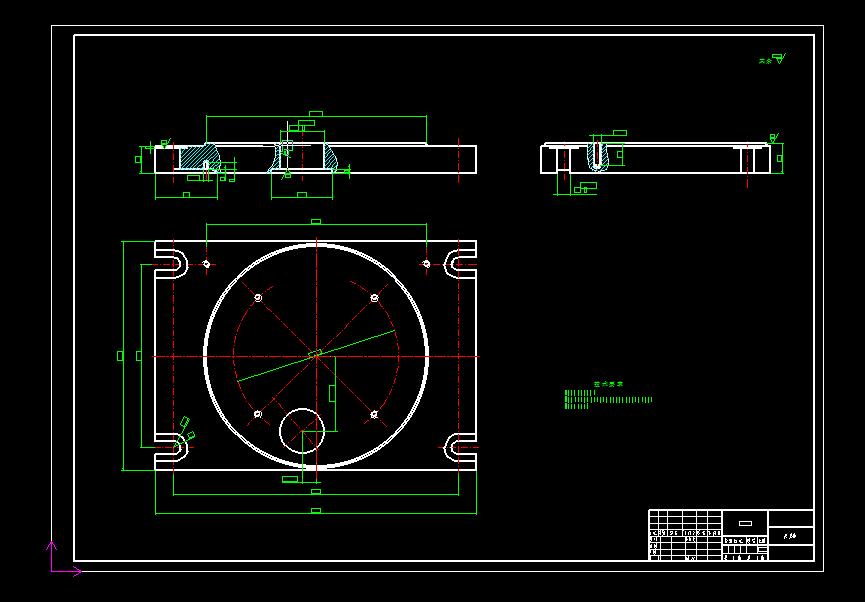

| 1 |  A1夹具体.bak | 87.35K |
| 2 |  A1夹具体.dwg | 100.38K |

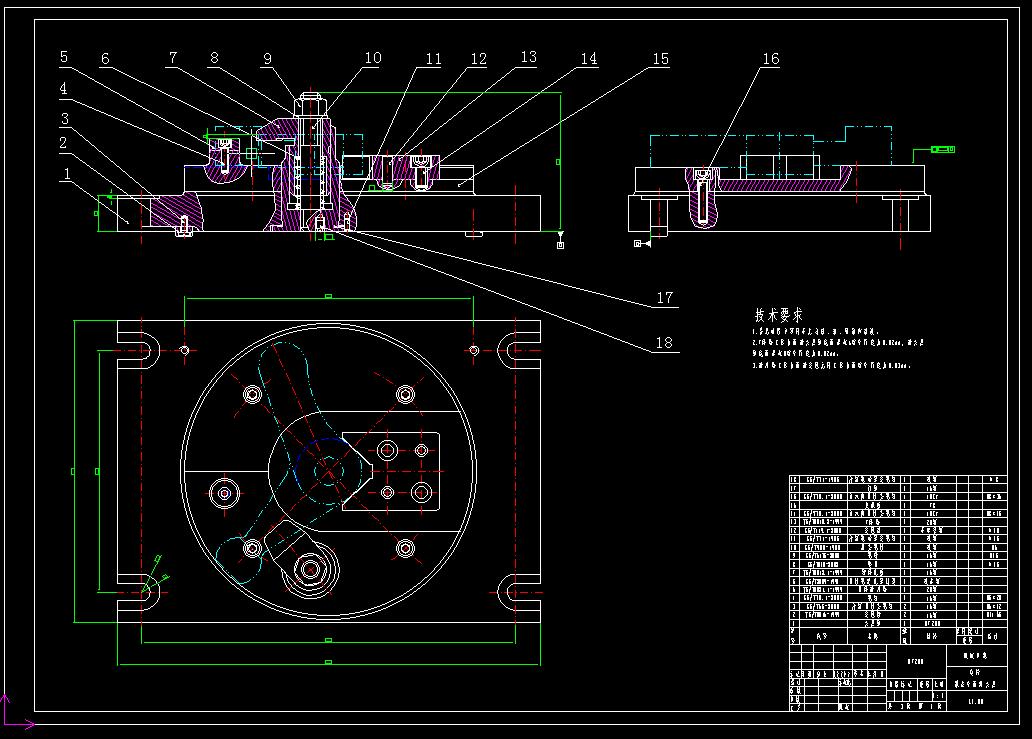

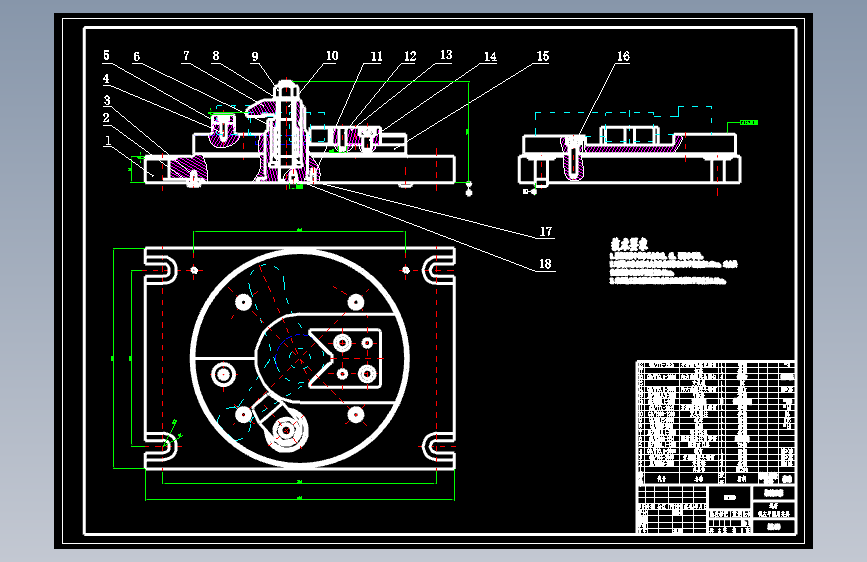

| 3 | A1装配图34.bak | 109.97K |
| 4 | A1装配图34.dwg | 150.38K |

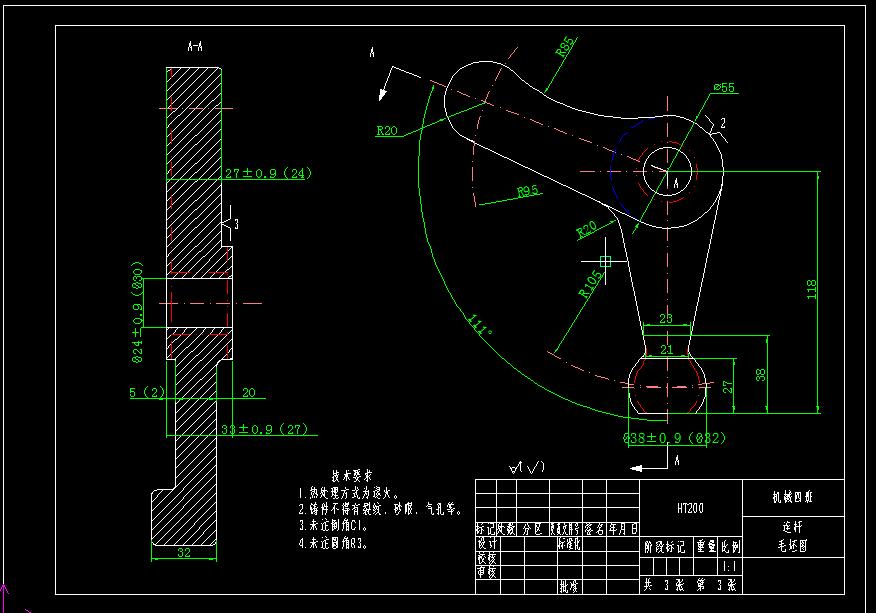

| 5 | A3毛坯图34.bak | 55.16K |
| 6 | A3毛坯图34.dwg | 105.56K |

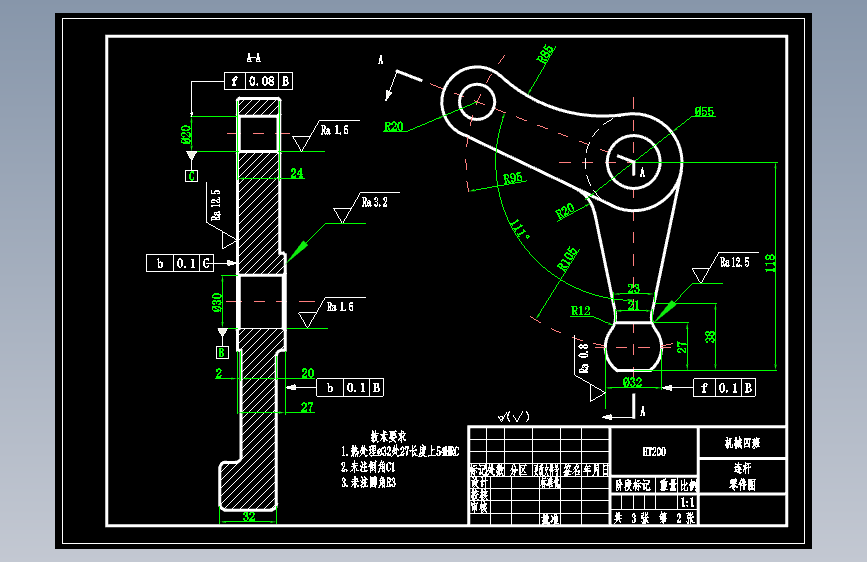

| 7 | A3零件图34.bak | 87.53K |
| 8 | A3零件图34.dwg | 109.78K |

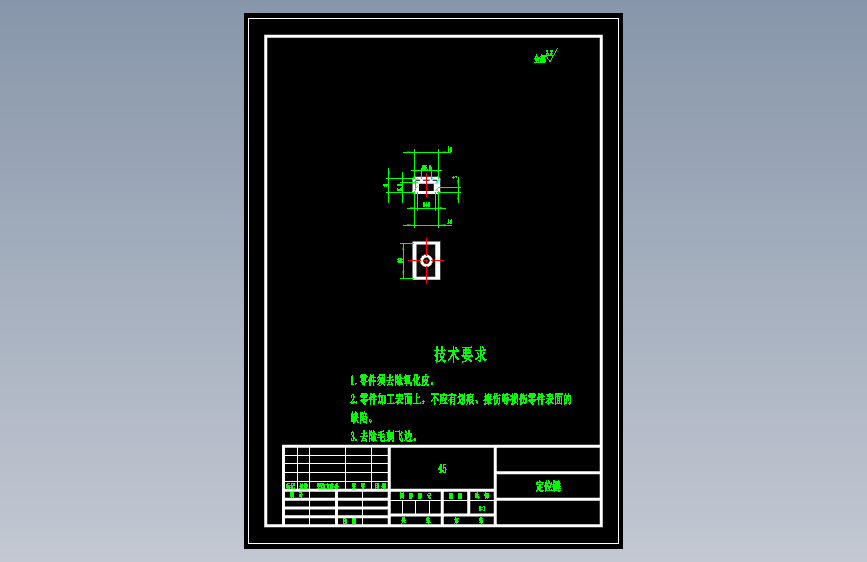

| 9 | 定位键.bak | 72.94K |
| 10 | 定位键.dwg | 87.91K |

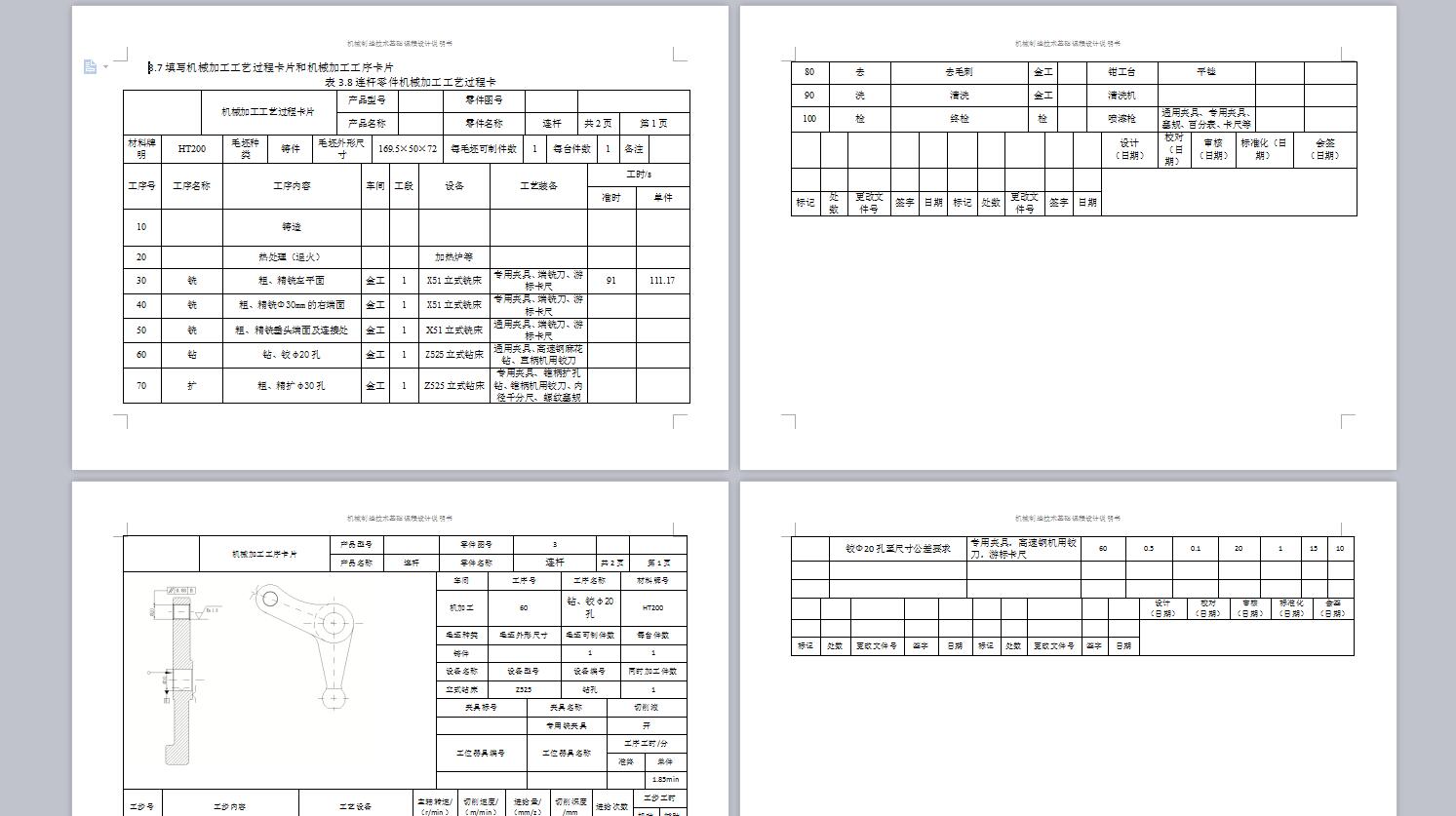

| 11 |  工艺卡和工序卡.docx | 44.98K |
| 12 | 说明书34【含工艺卡工序卡】.docx | 286.86K |
