数控加工中心刀库设计【链式 60把】【9张cad图纸】
图纸描述
数控加工中心刀库设计【链式 60把】【9张cad图纸】图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小1.74M，共计10个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要255金币
立即下载 收藏
图纸信息
作者
WX_202841
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

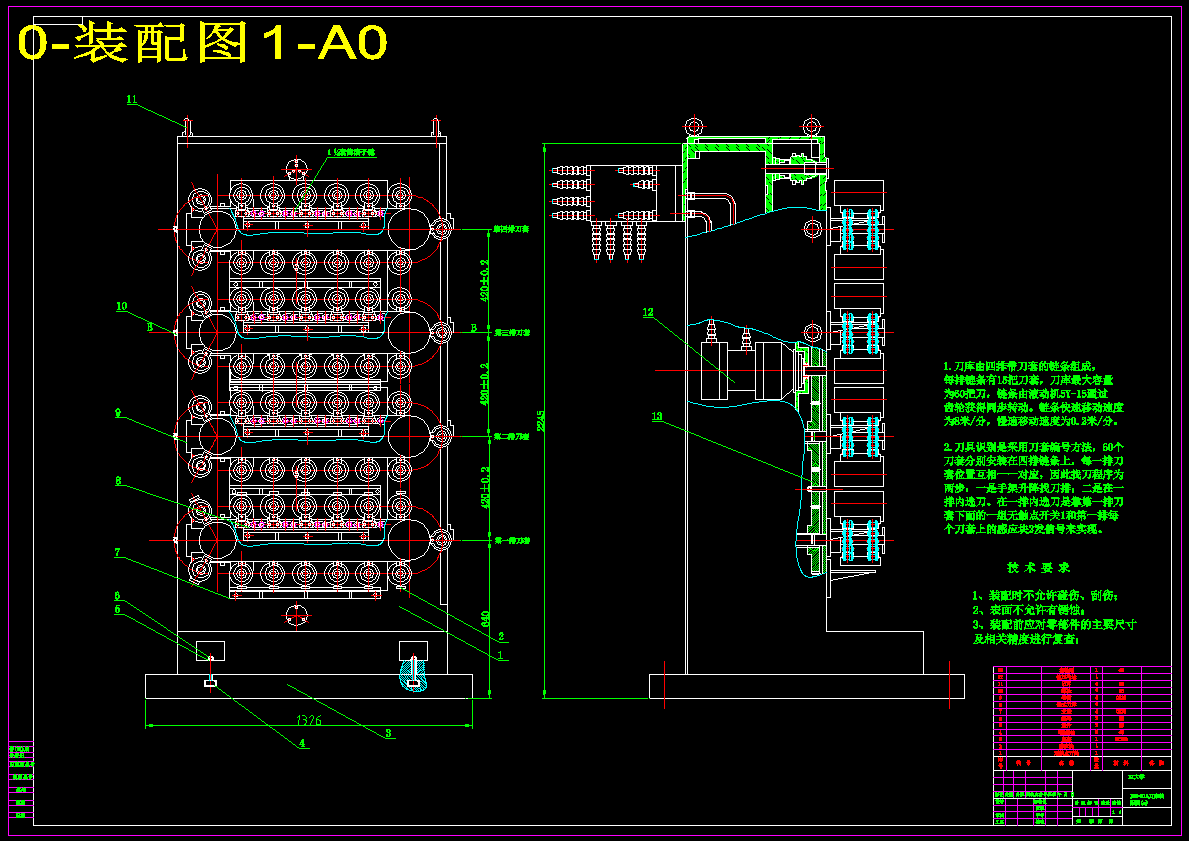

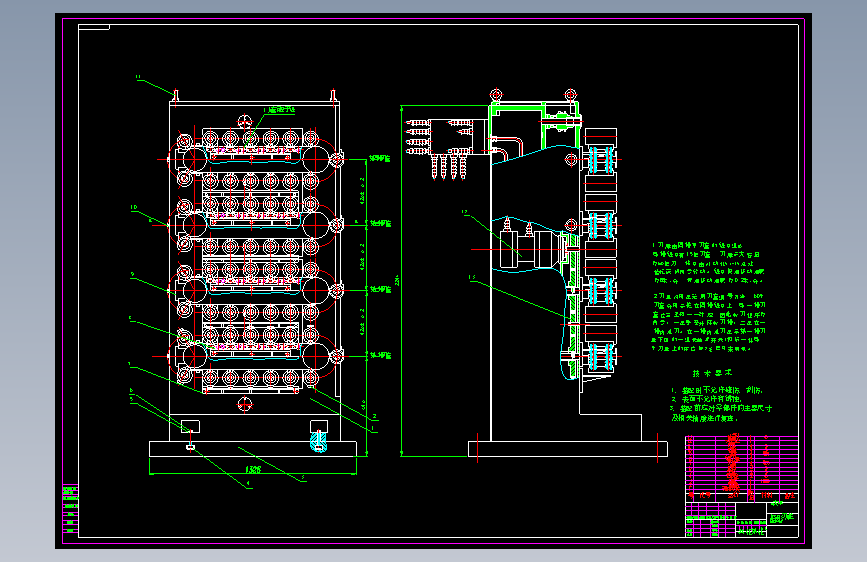

| 1 |  0-装配图1-A0.dwg | 449.11K |

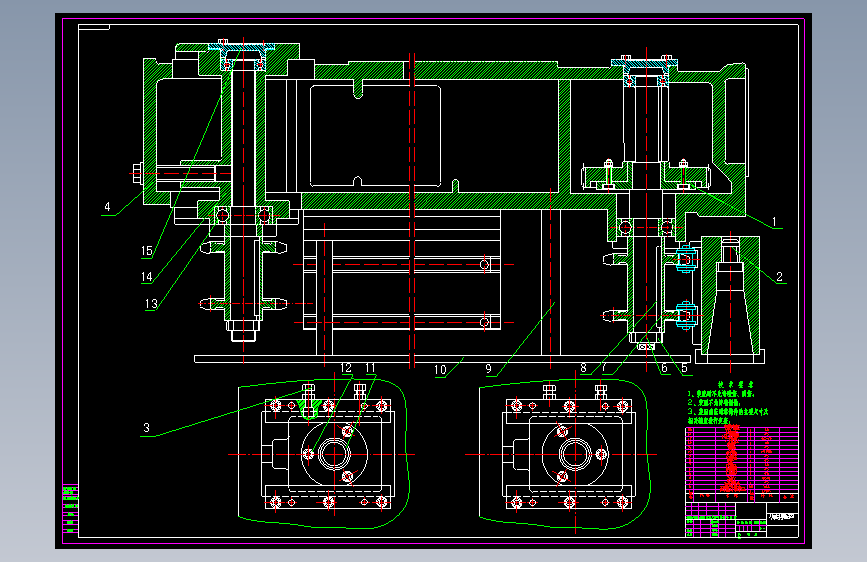

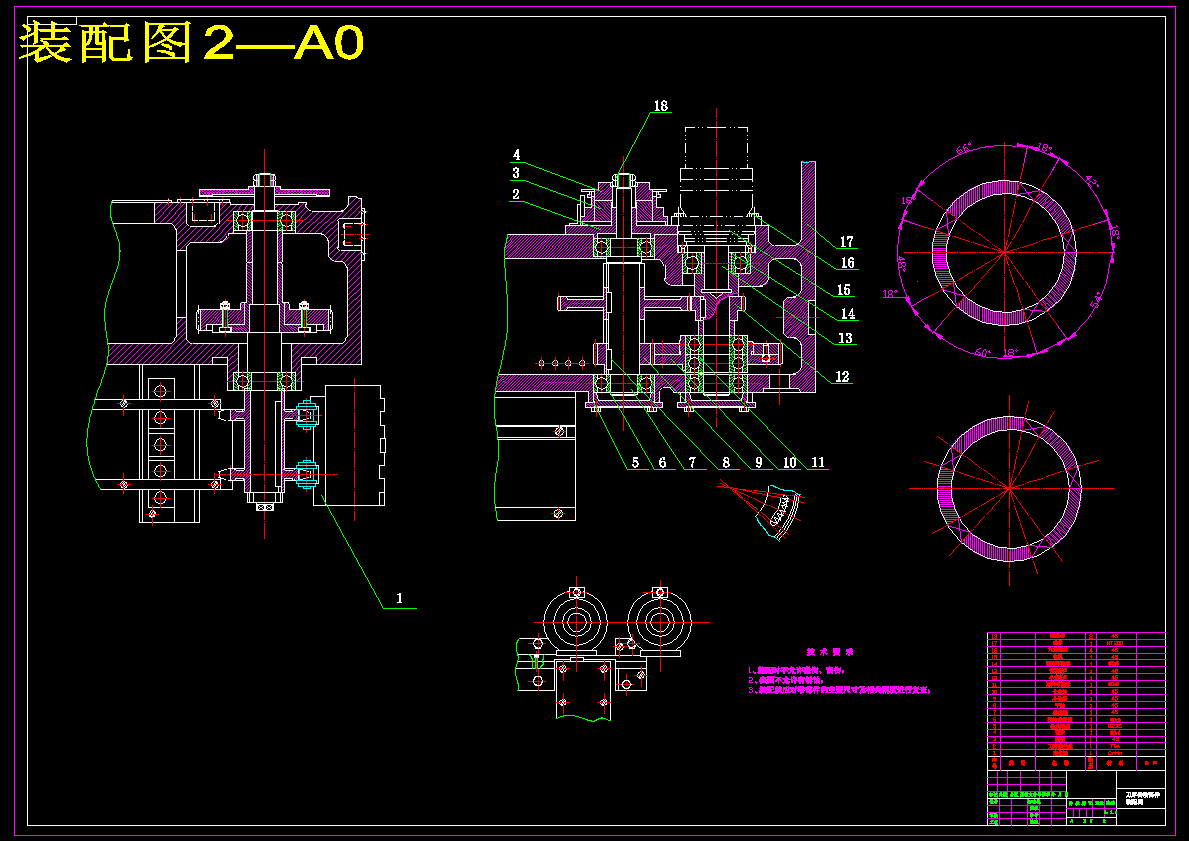

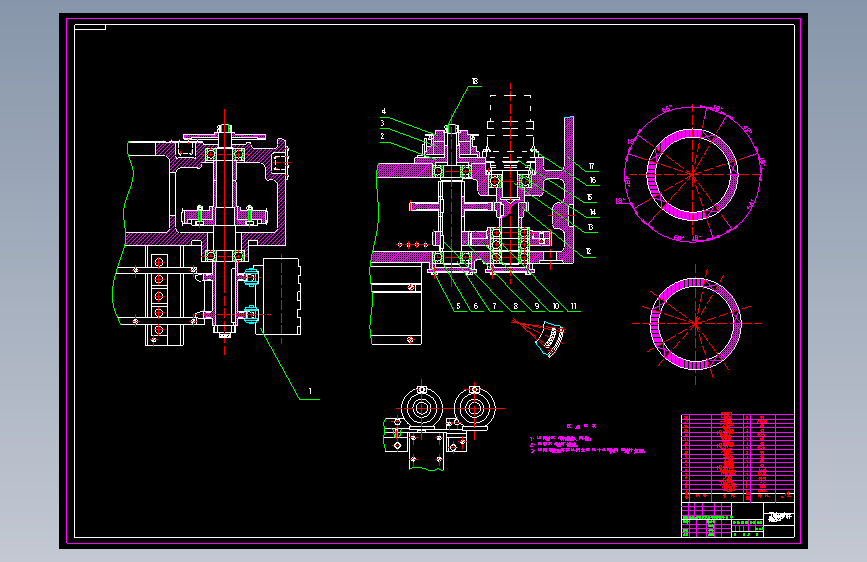

| 2 | 装配图2—A0.dwg | 562.94K |
| 3 | 装配图3—A0.dwg | 533.55K |

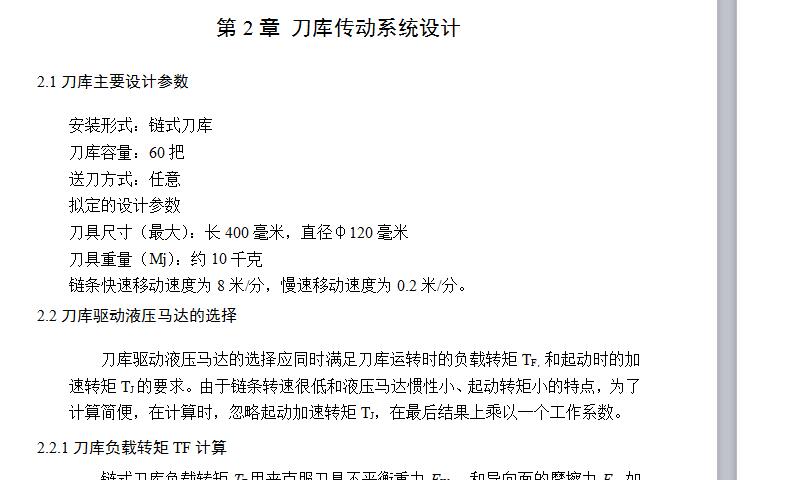

| 4 |  设计说明书.doc | 1.29M |

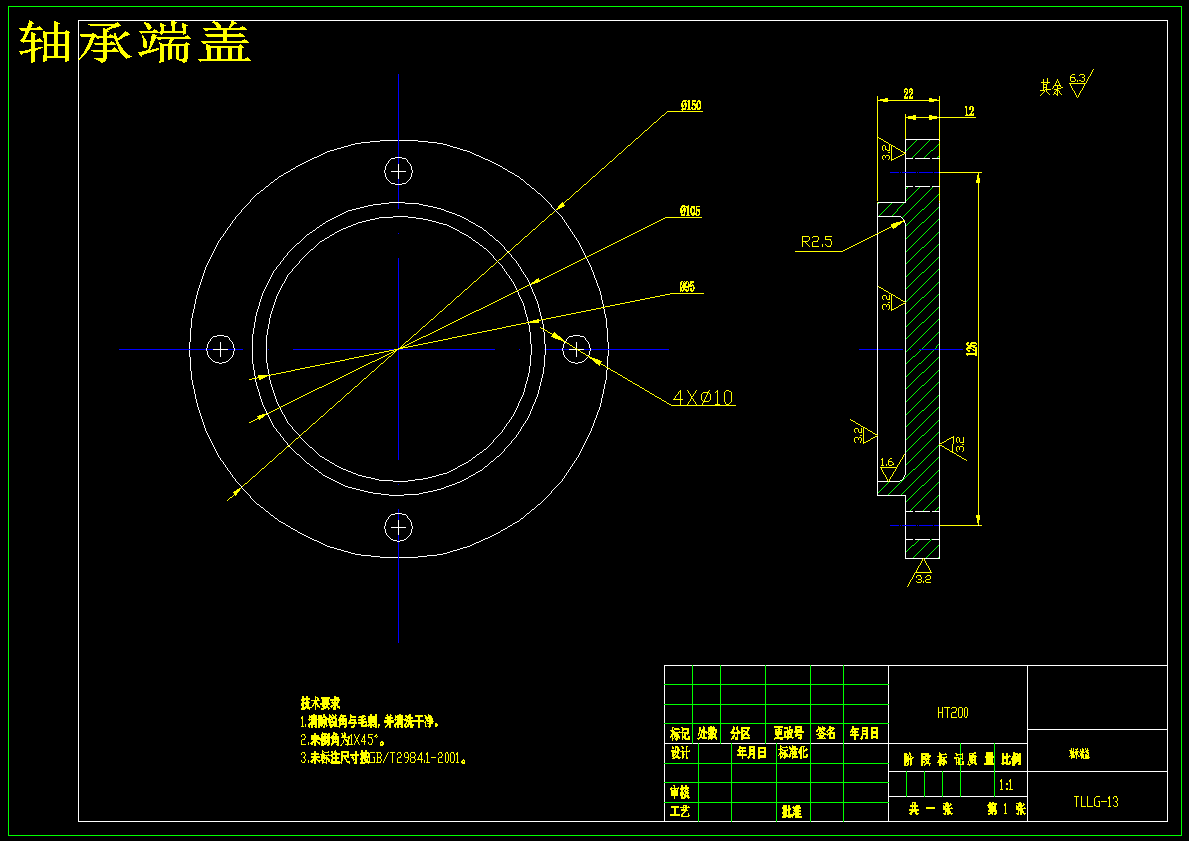

| 5 | 轴承端盖.dwg | 294.78K |

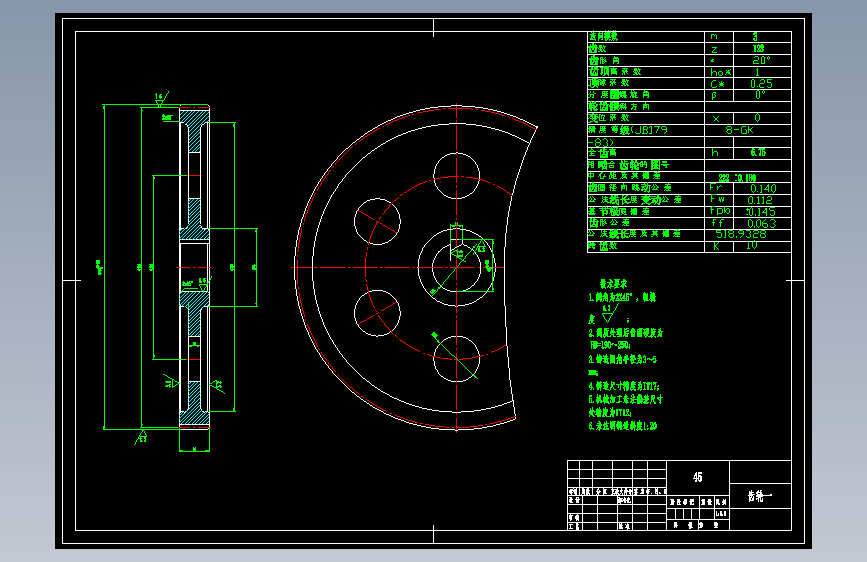

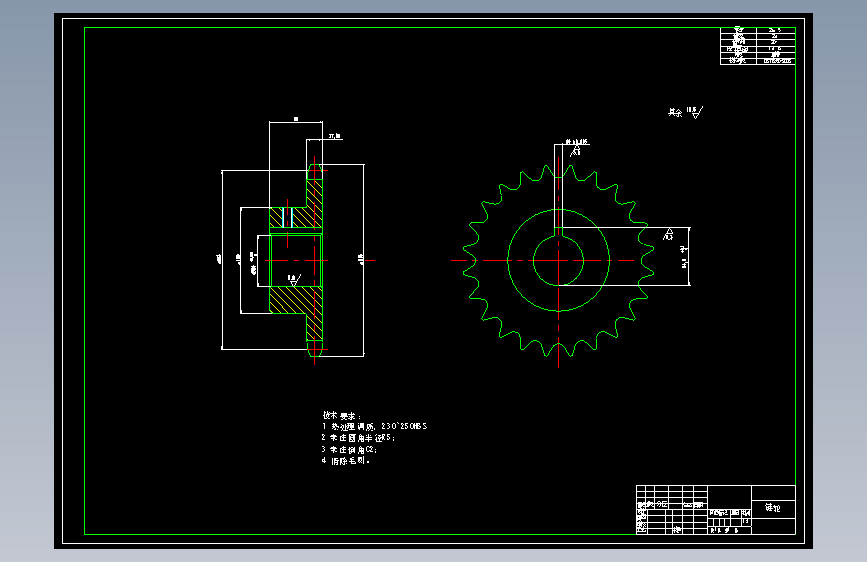

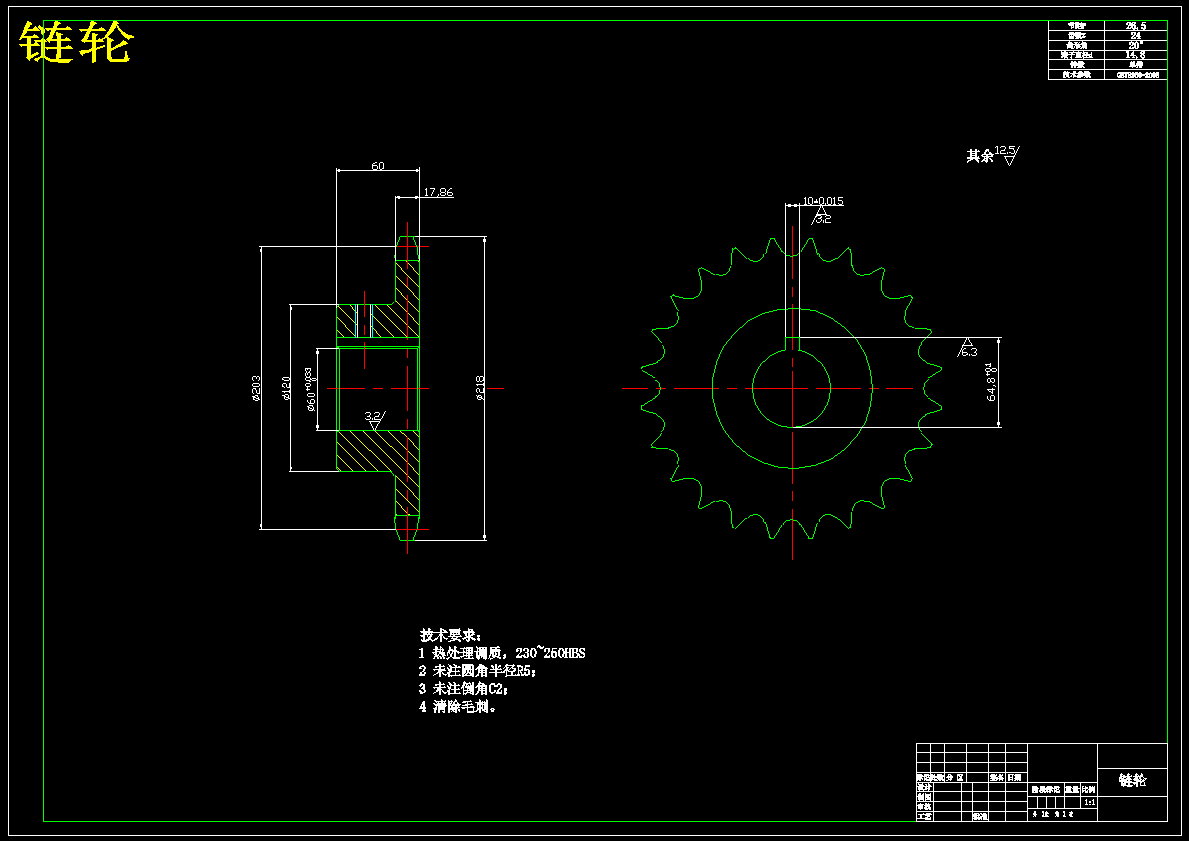

| 6 | 链轮.dwg | 309.10K |

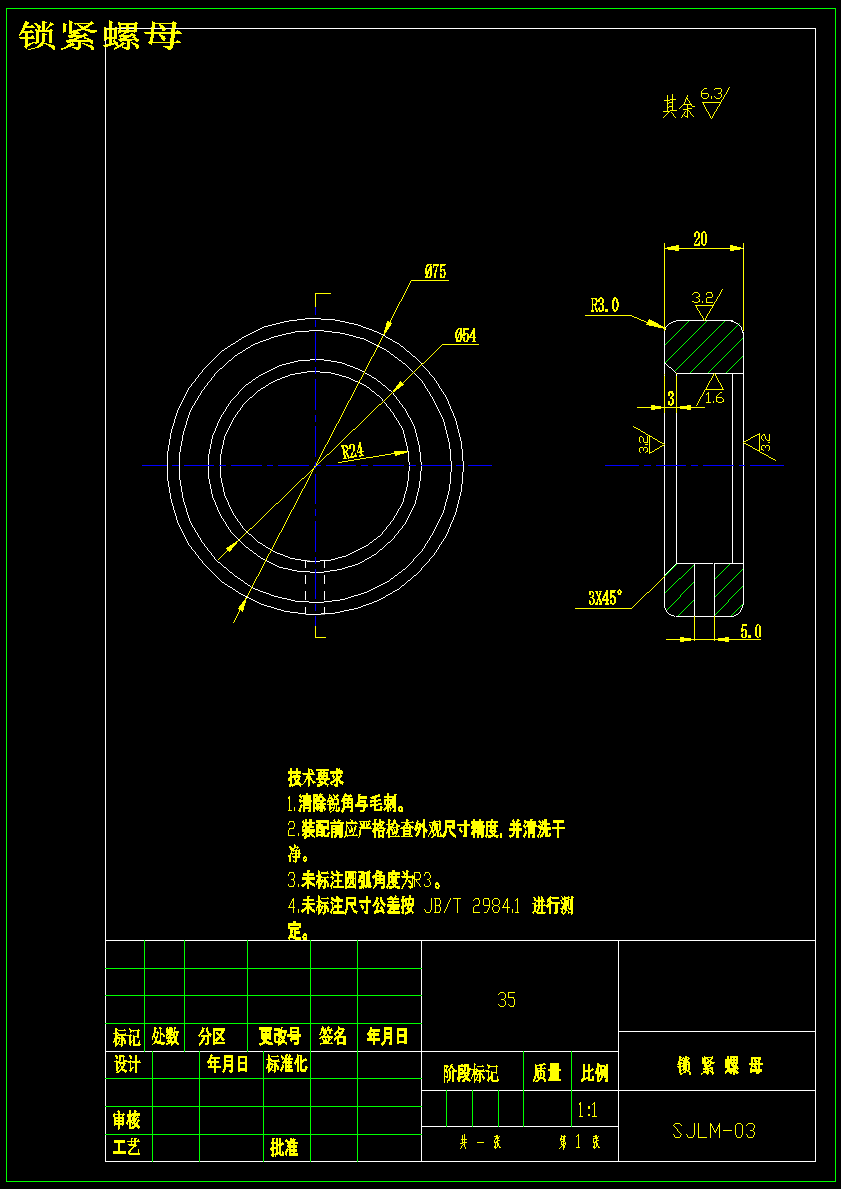

| 7 | 锁紧螺母.dwg | 298.62K |

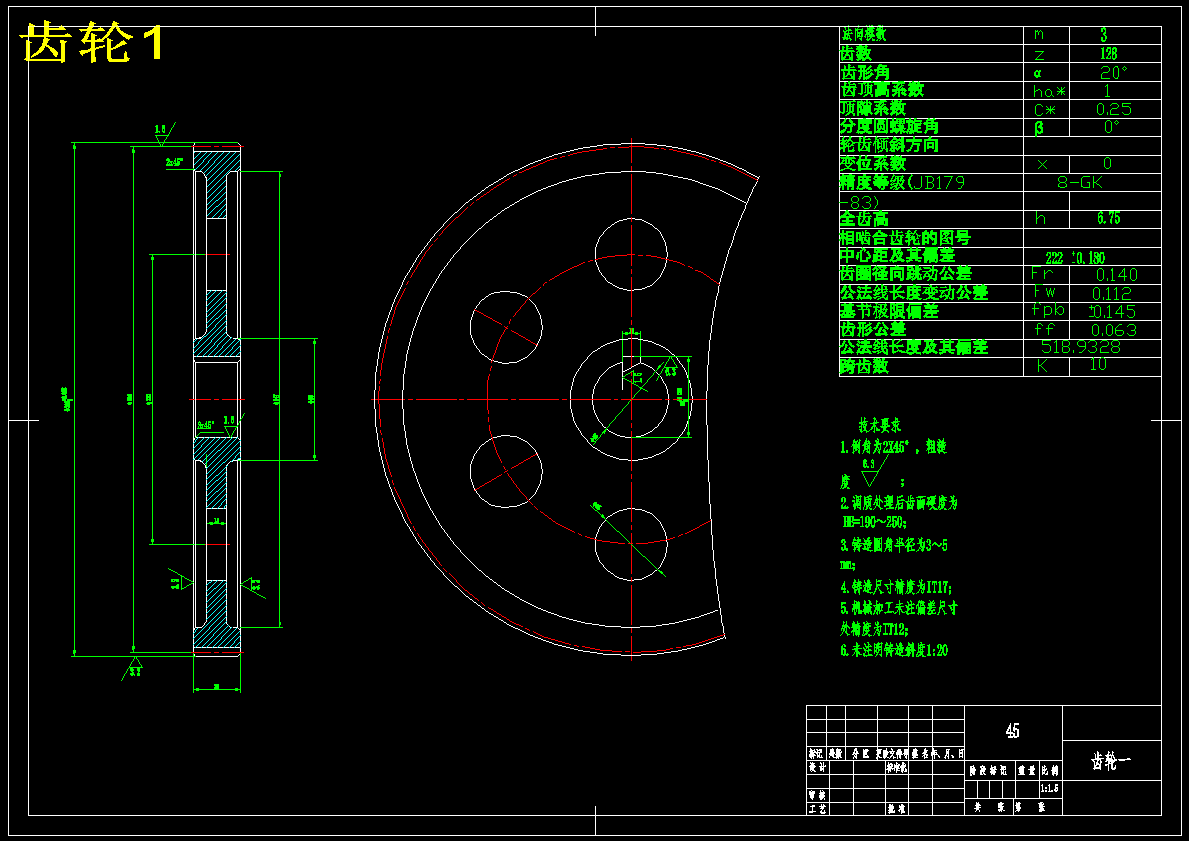

| 8 | 齿轮.dwg | 295.25K |

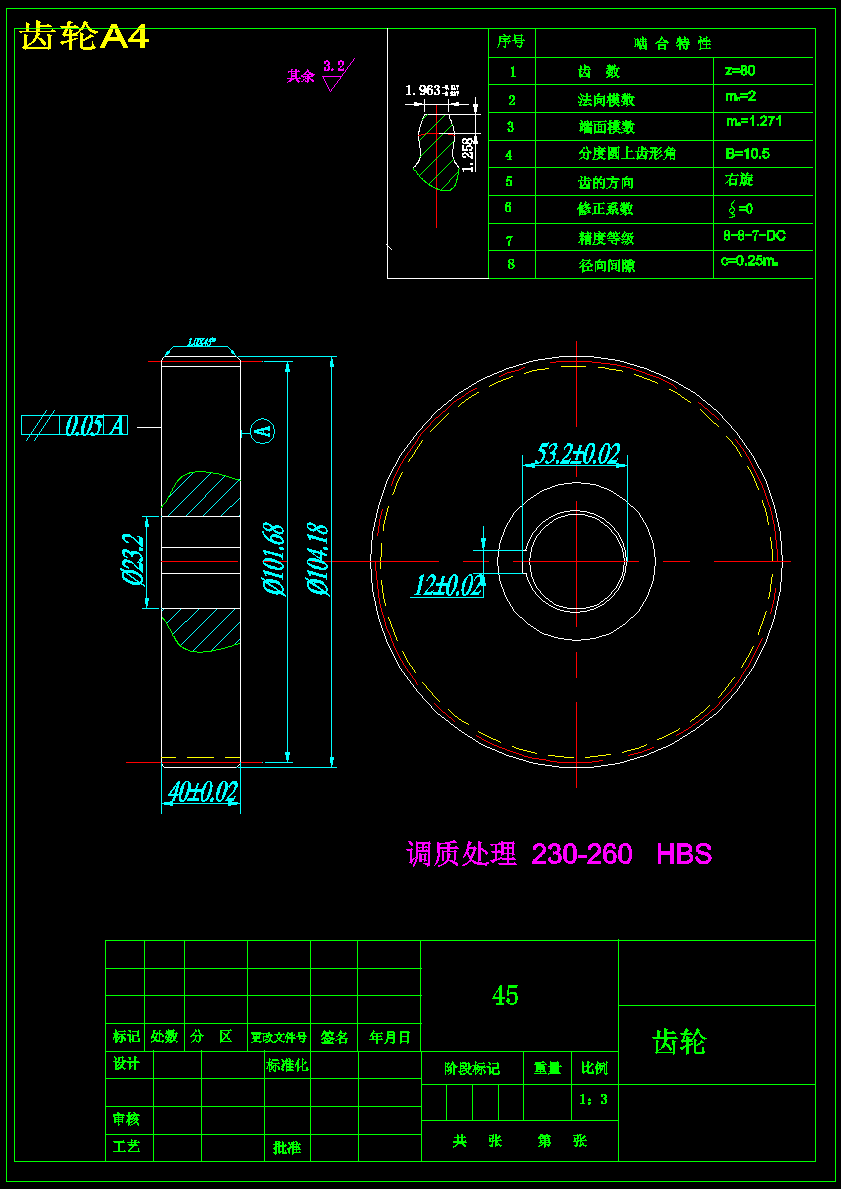

| 9 | 齿轮1.dwg | 301.09K |
| 10 | 齿轮A4.dwg | 290.09K |
