斜楔滑块式定心夹紧三爪卡盘 带轮夹具设计【5张CAD图纸】
图纸描述

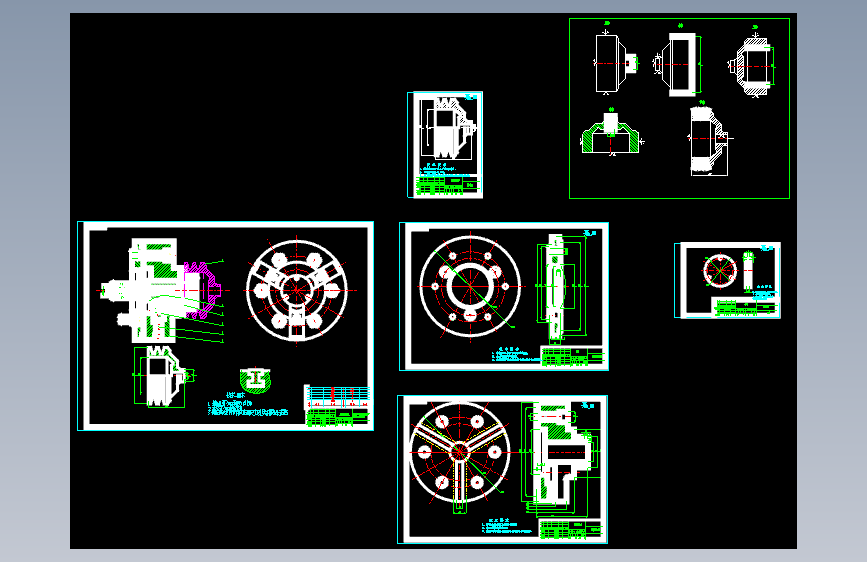

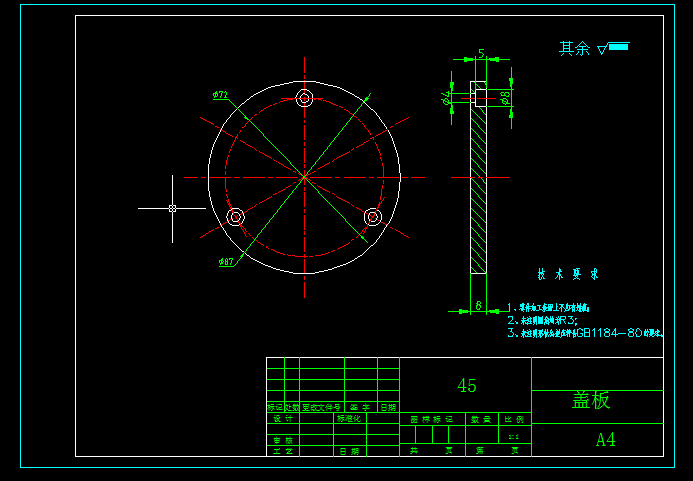

斜楔滑块式定心夹紧三爪卡盘 带轮夹具设计【5张CAD图纸】图纸下载，该图纸类型属于零部件模型、机床附件图纸，图纸大小885.36KB，共计4个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要255金币
立即下载 收藏
图纸信息
作者
钣金仔
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

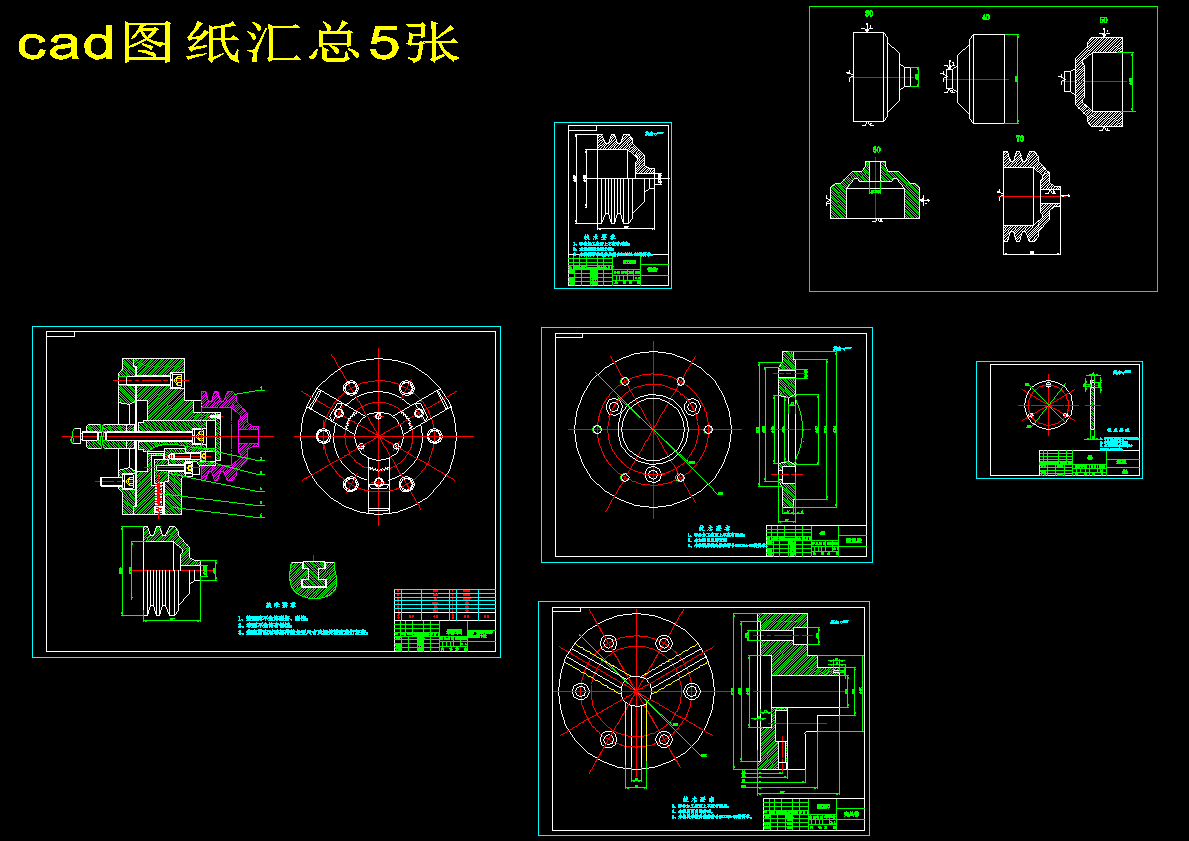

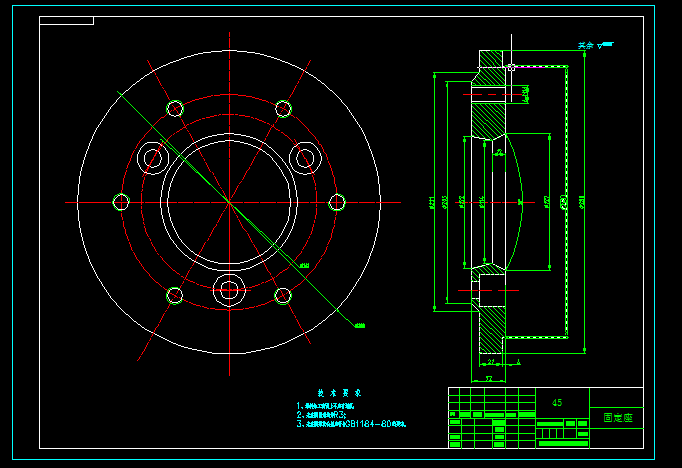

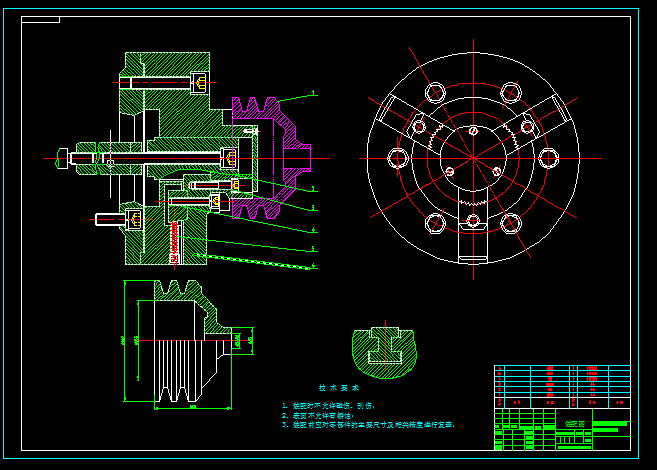

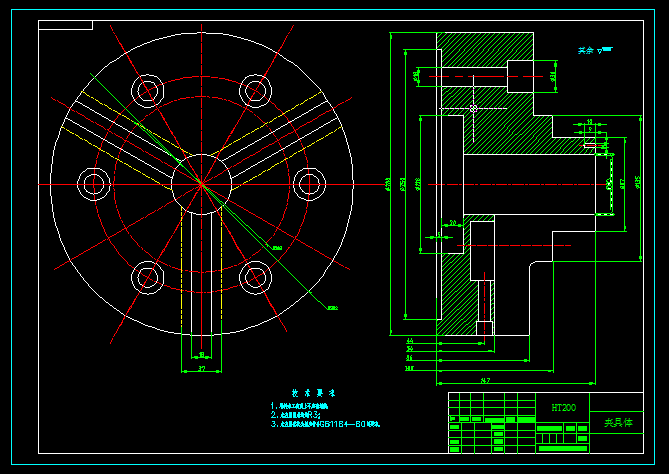

| 1 |  cad图纸汇总5张.dwg | 391.76K |

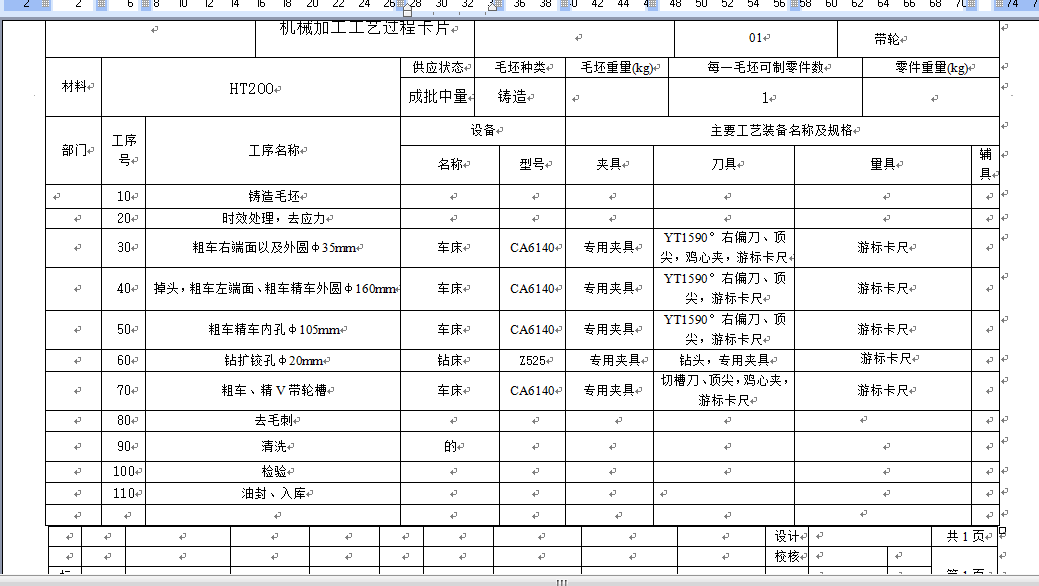

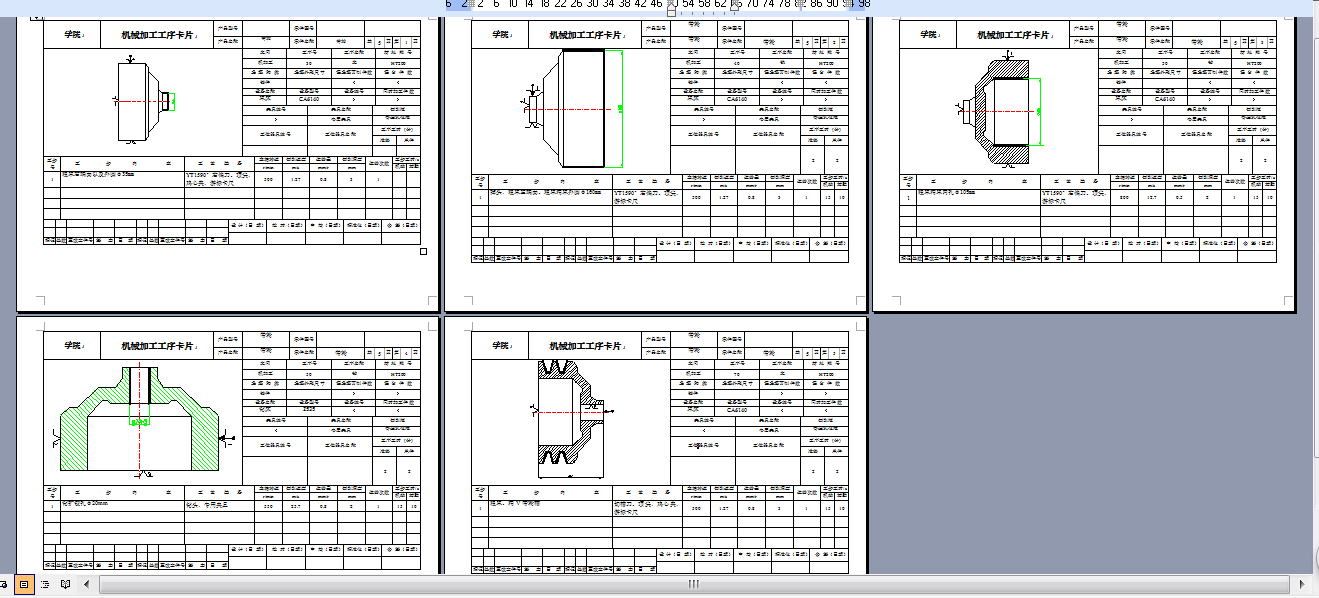

| 2 |  带轮加工工序卡.doc | 354.50K |
| 3 | 带轮工艺过程卡片.doc | 66.50K |

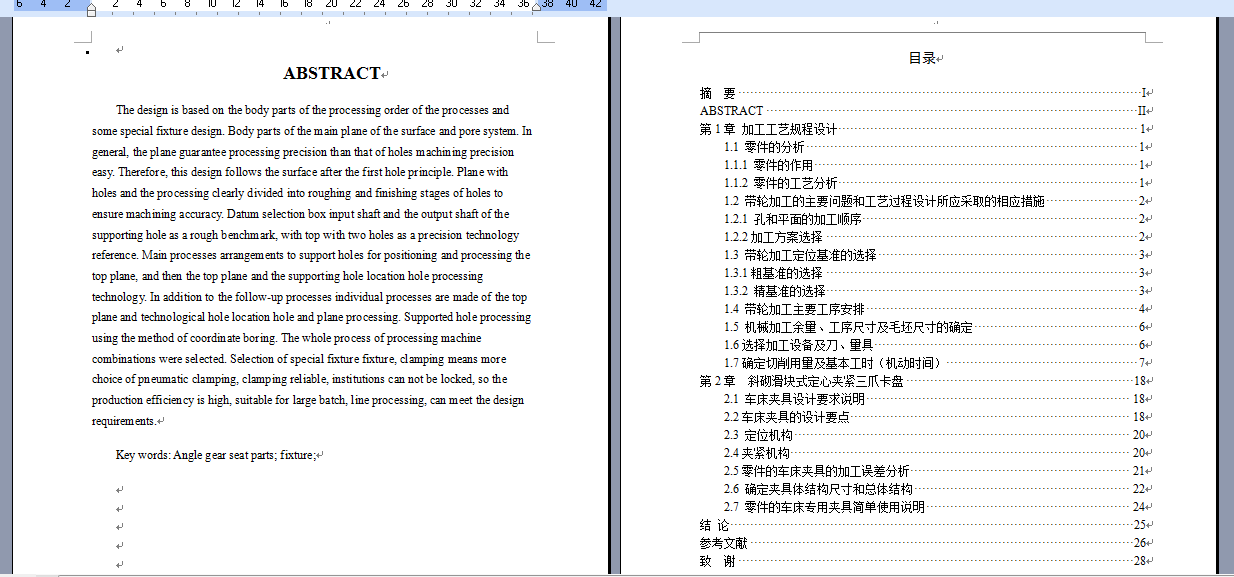

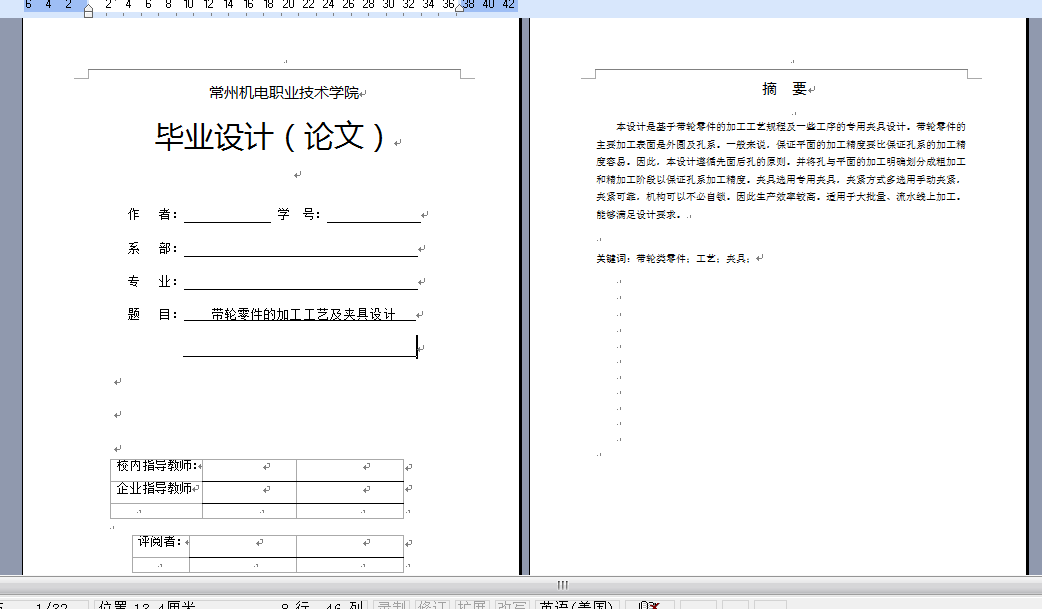

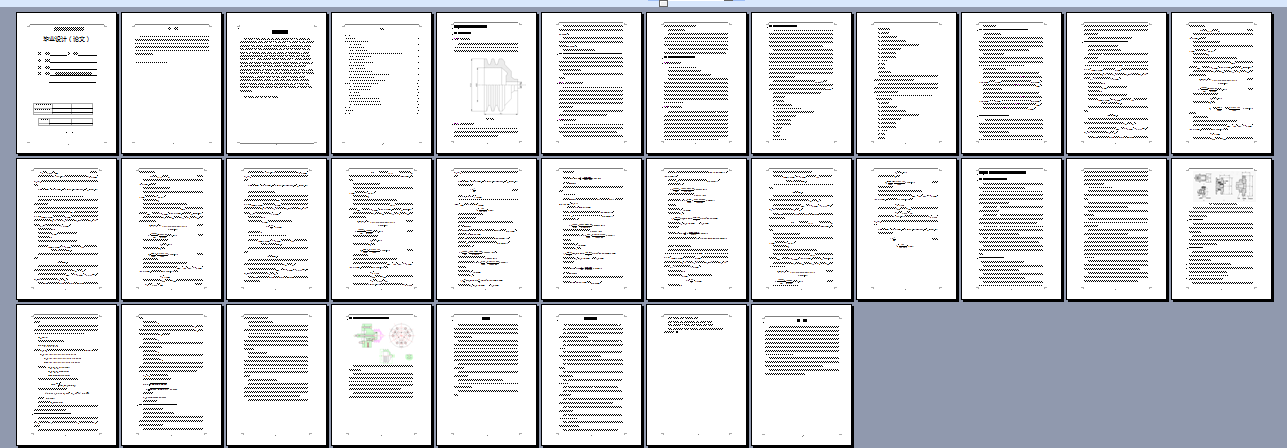

| 4 | 带轮零件机械加工工艺及夹具设计说明书.doc | 1.05M |
