9吨中型载货汽车三轴式五档变速器设计【分图】【总质量9.2吨】【8张CAD图纸】图纸下载,该图纸类型属于交通运输、其他图纸,图纸大小3.5M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。

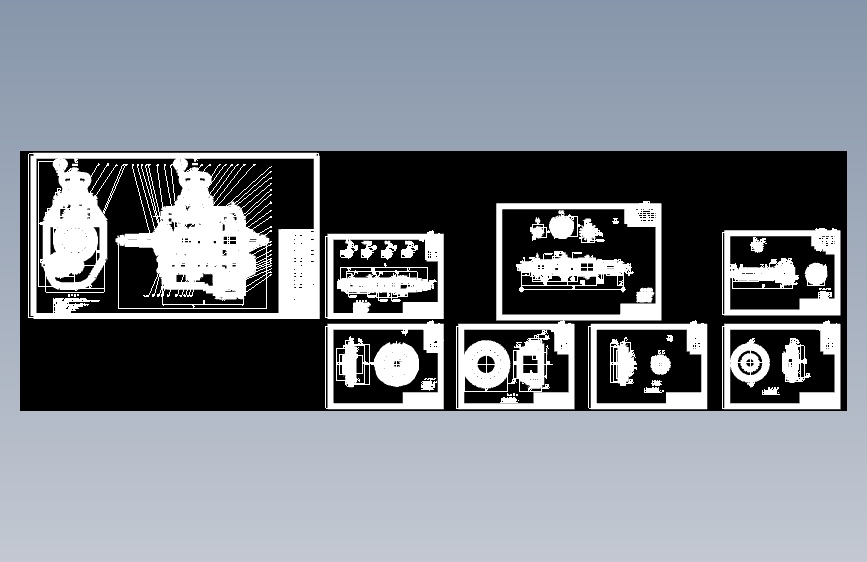

9吨中型载货汽车三轴式五档变速器设计【分图】【总质量9.2吨】【8张CAD图纸】
图纸描述
9吨中型载货汽车三轴式五档变速器设计【分图】【总质量9.2吨】【8张CAD图纸】图纸下载,该图纸类型属于交通运输、其他图纸,图纸大小3.5M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要220金币
立即下载 收藏
图纸信息
作者
犯了画图症
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

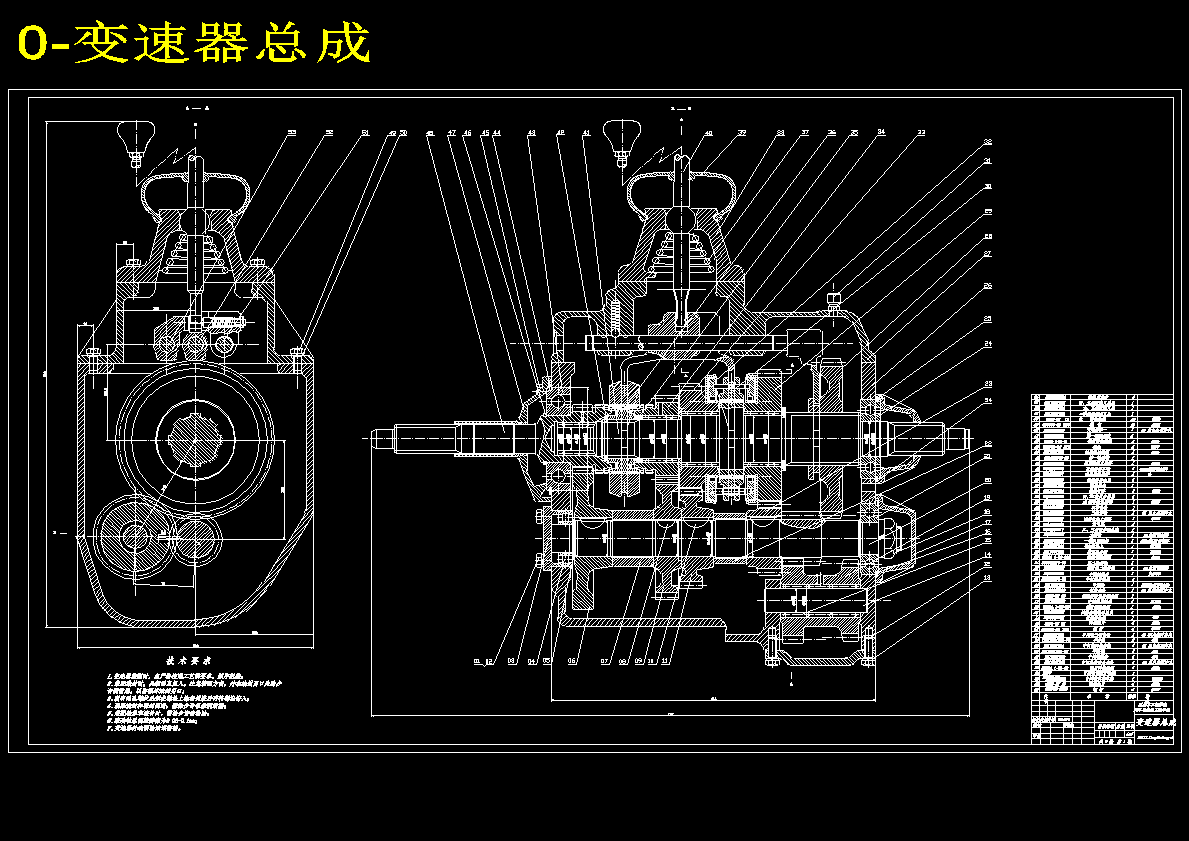

| 1 |  0-变速器总成.dwg | 473.92K |
| 2 |  01.题目审定表.doc | 121.00K |
| 3 | 02.任务书.doc | 121.50K |
| 4 | 03开题报告.doc | 138.50K |
| 5 | 04.指导记录.doc | 110.00K |
| 6 | 05.毕业设计中期检查表.doc | 111.50K |
| 7 | 06毕业设计指导教师评分表.doc | 121.00K |
| 8 | 07.毕业设计评阅人评分表.doc | 117.50K |
| 9 | 08.毕业设计答辩评分表.doc | 120.50K |
| 10 | 09毕业设计（论文）成绩评定表.doc | 113.00K |
| 11 | 10优秀毕业设计.doc | 110.00K |

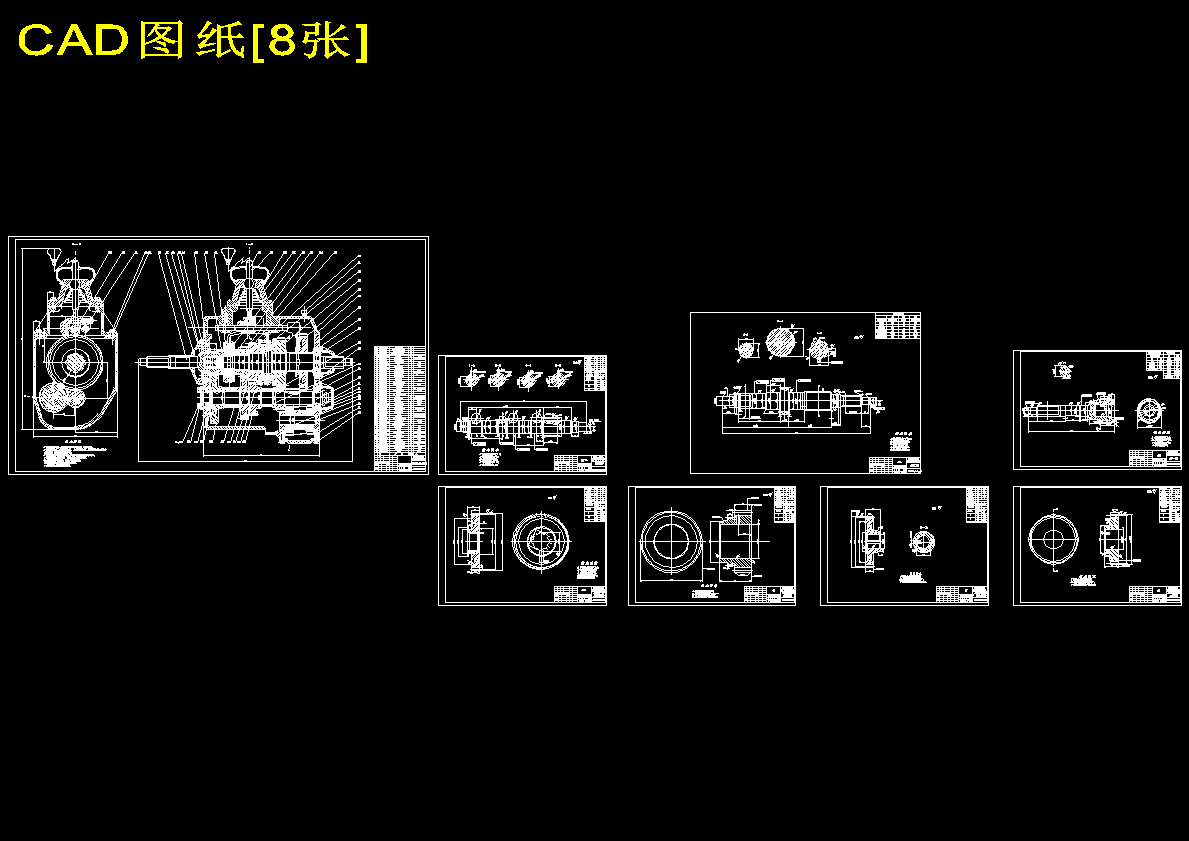

| 12 | CAD图纸[8张].dwg | 759.40K |

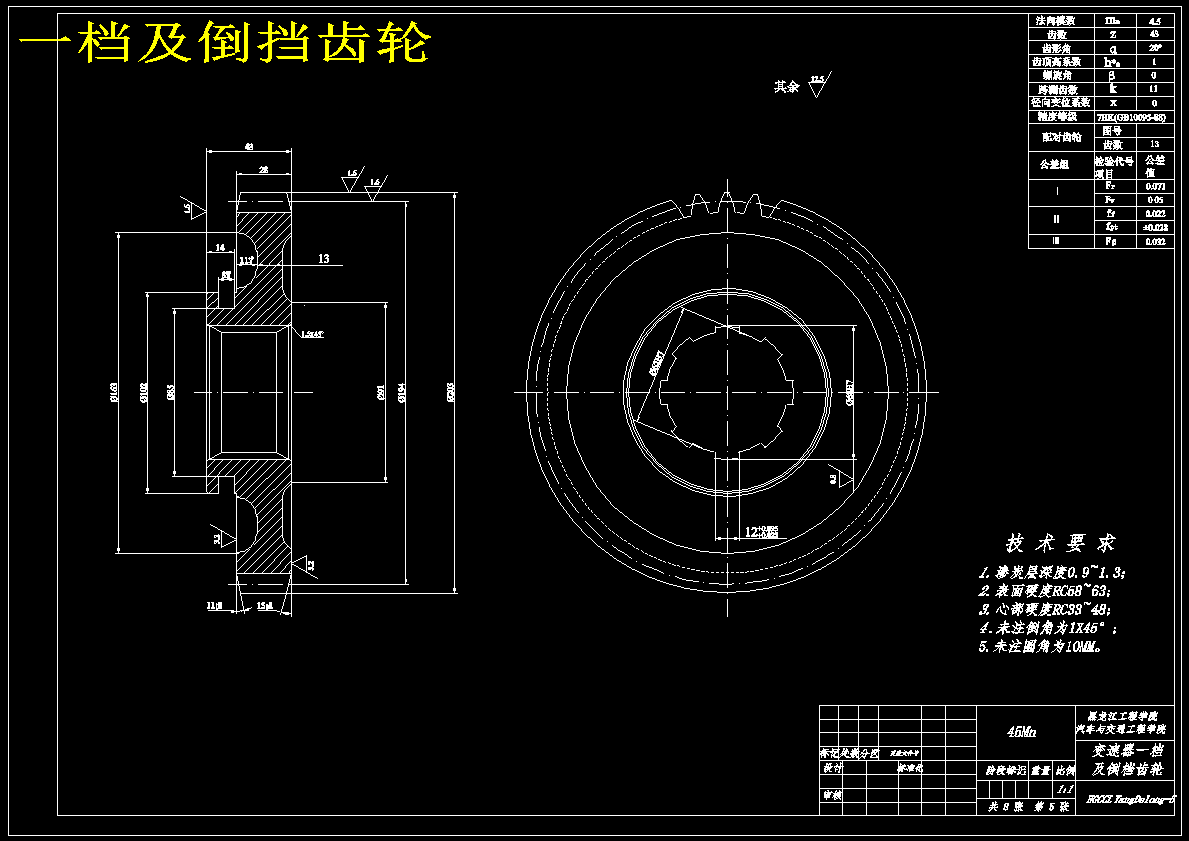

| 13 | 一档及倒挡齿轮.dwg | 301.07K |

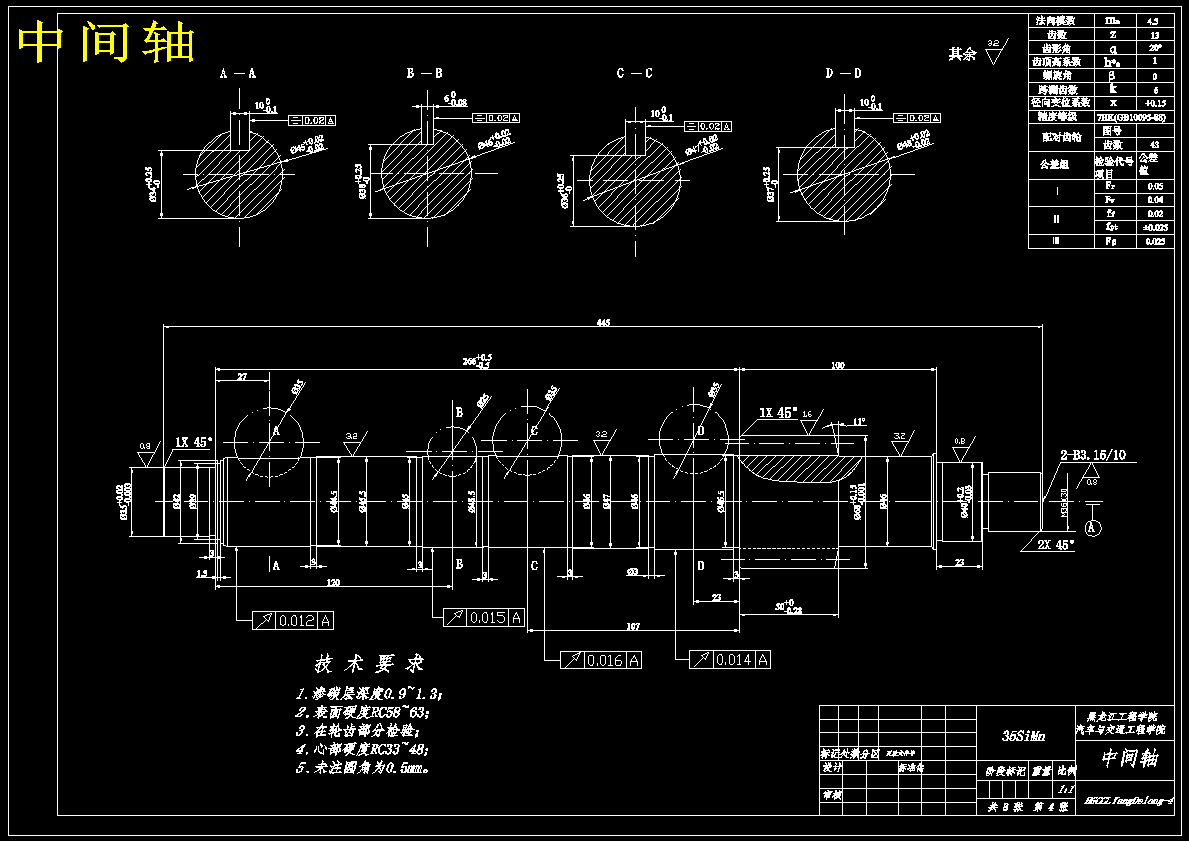

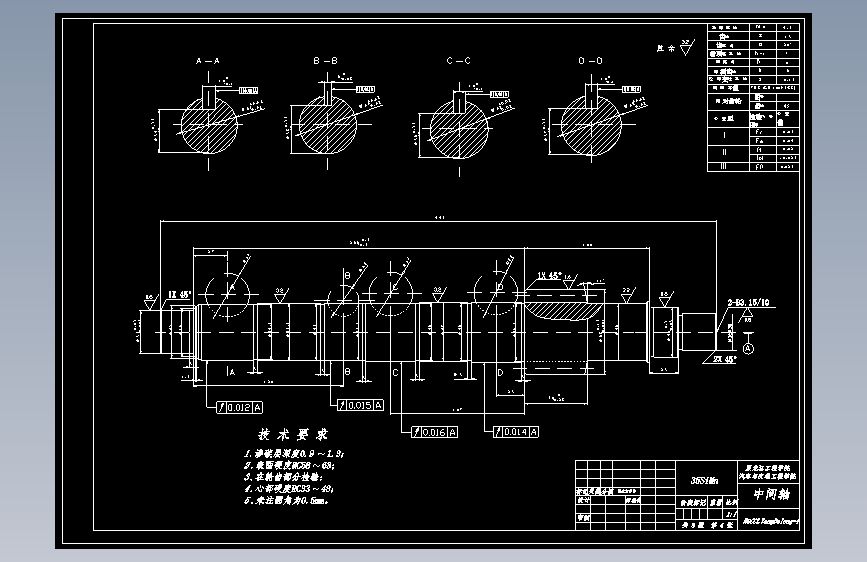

| 14 | 中间轴.dwg | 327.89K |

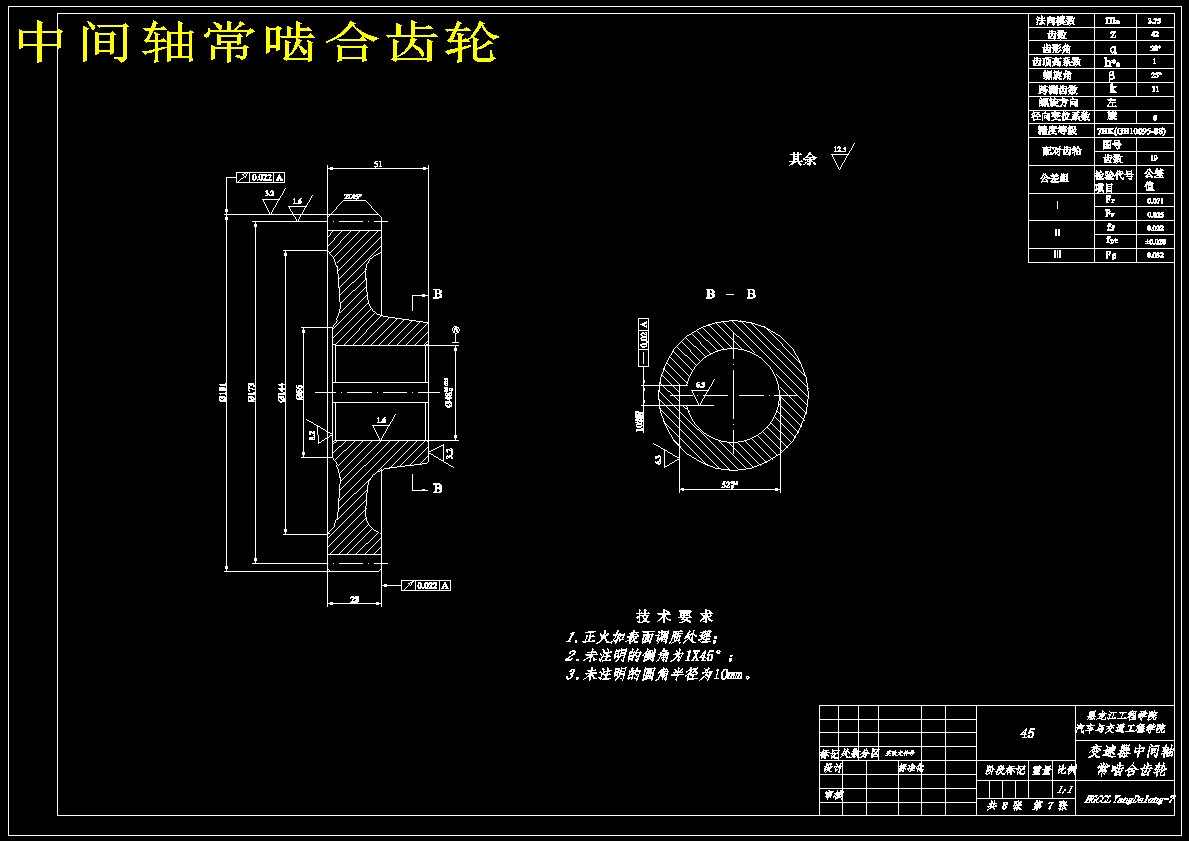

| 15 | 中间轴常啮合齿轮.dwg | 296.28K |
| 16 | 封皮.doc | 25.00K |
| 17 | 摘要.doc | 53.00K |

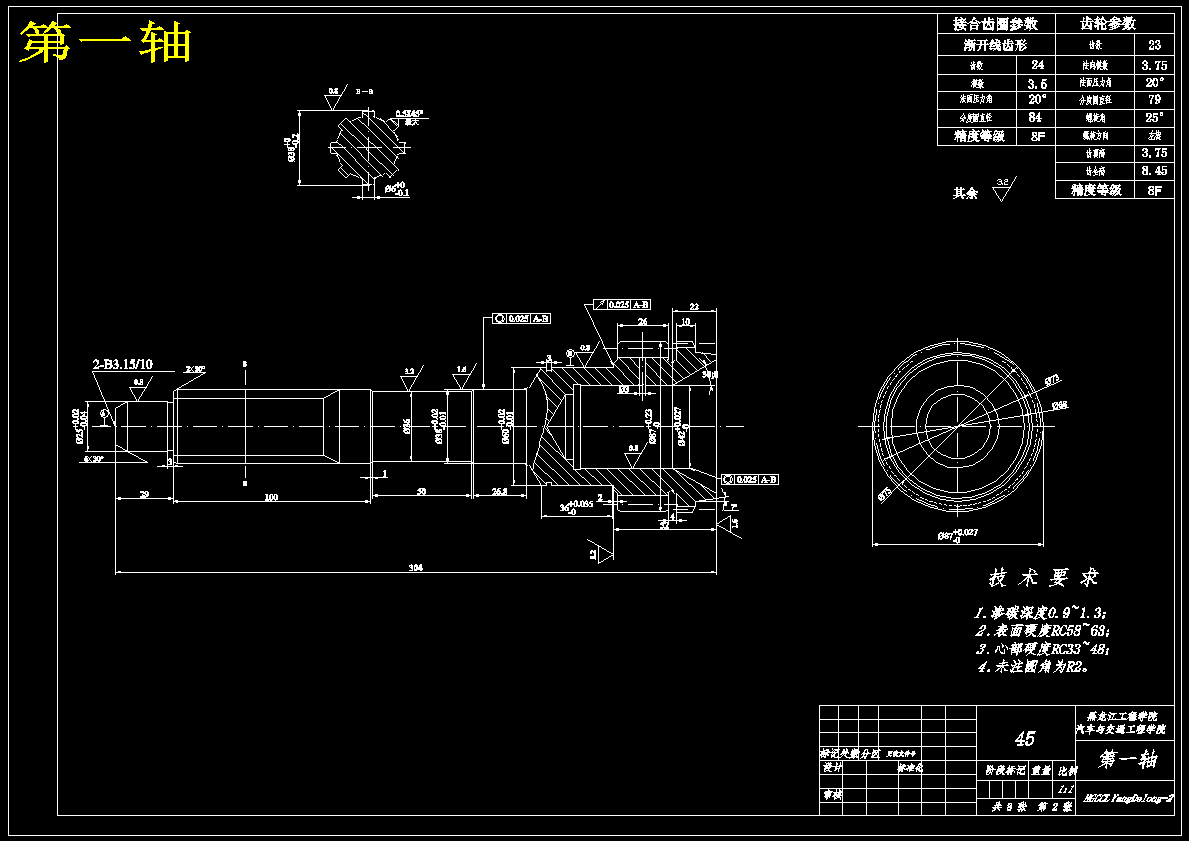

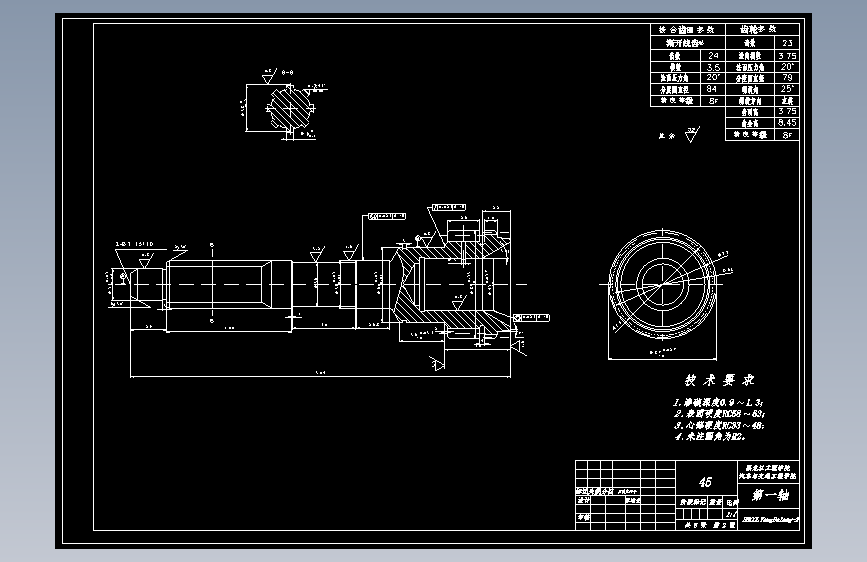

| 18 | 第一轴.dwg | 312.39K |

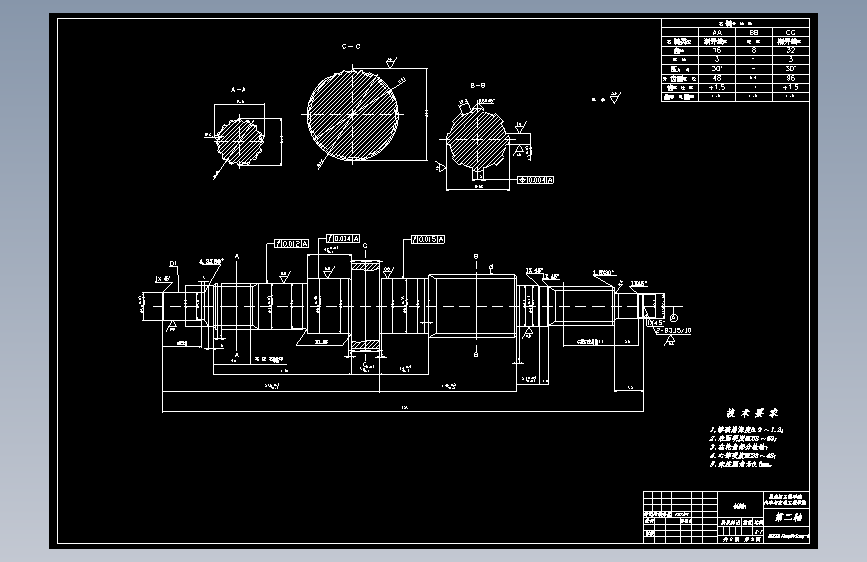

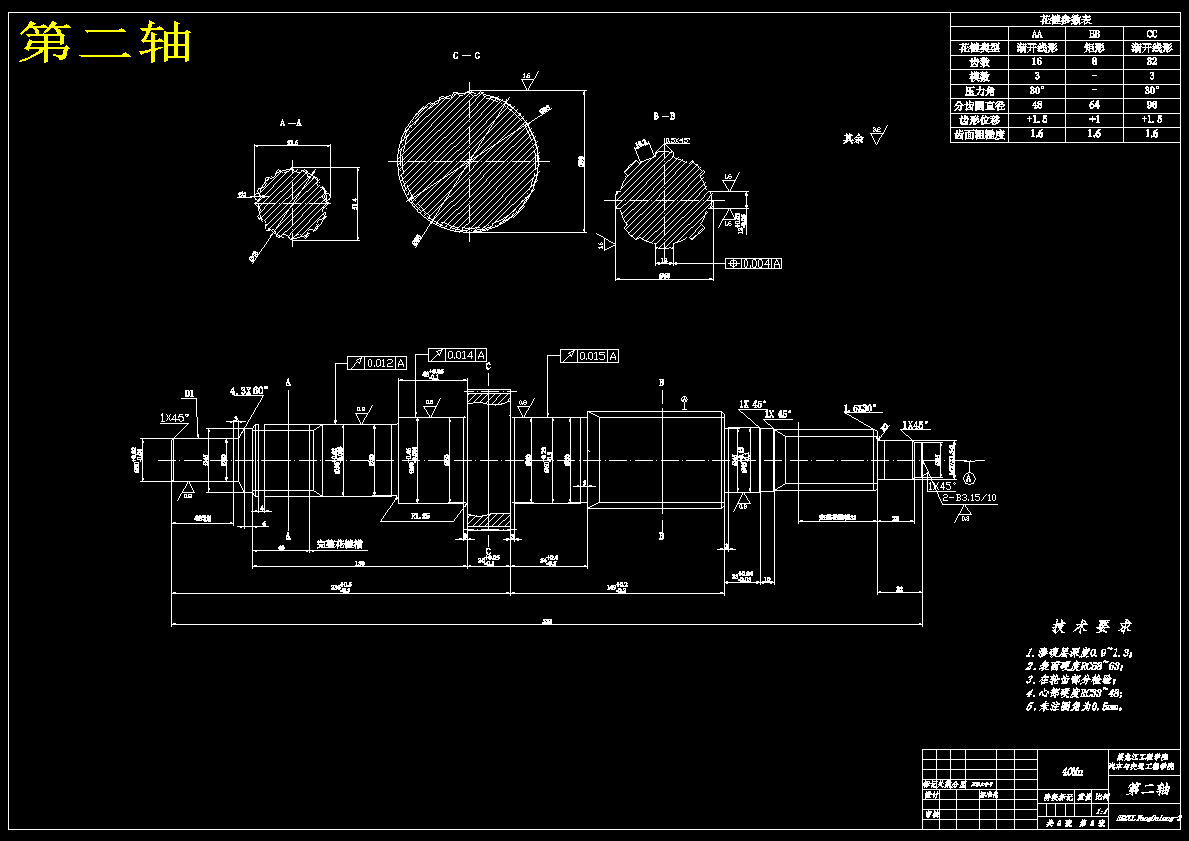

| 19 | 第二轴.dwg | 330.80K |

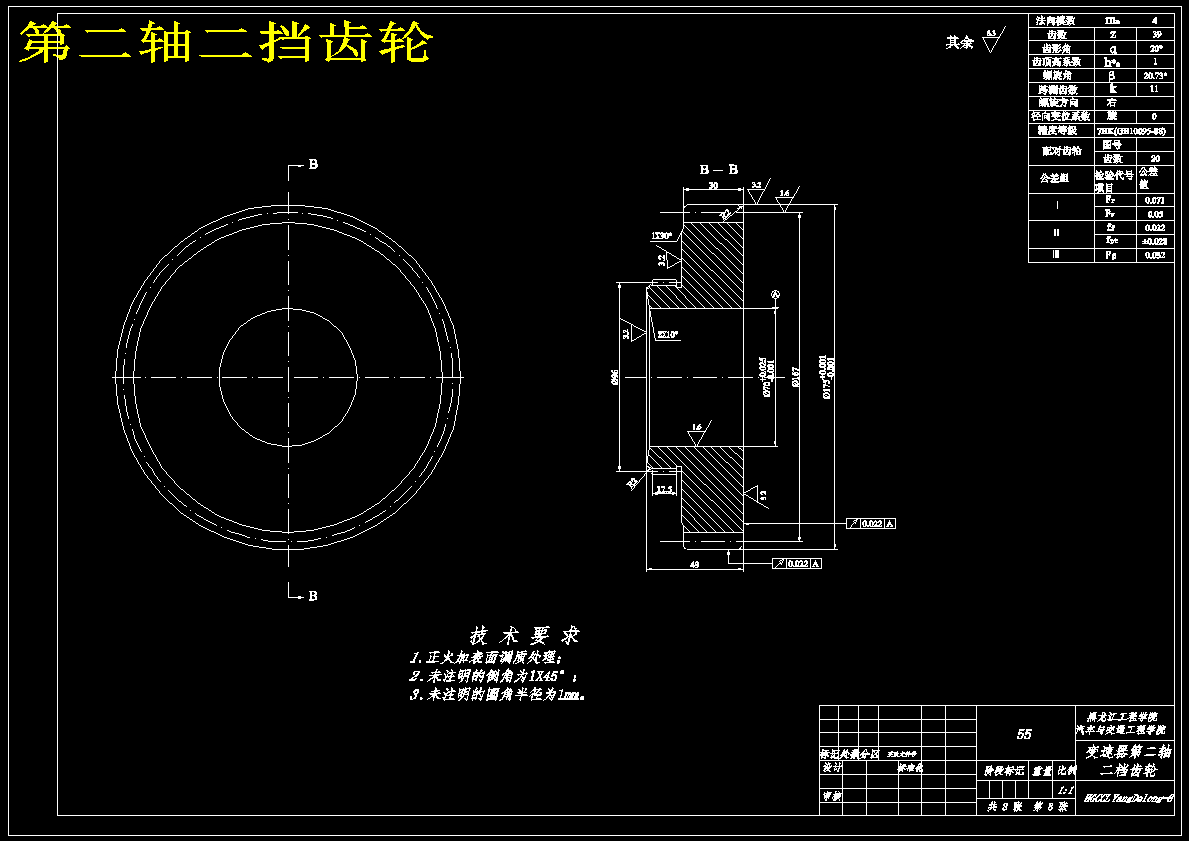

| 20 | 第二轴二挡齿轮.dwg | 295.79K |

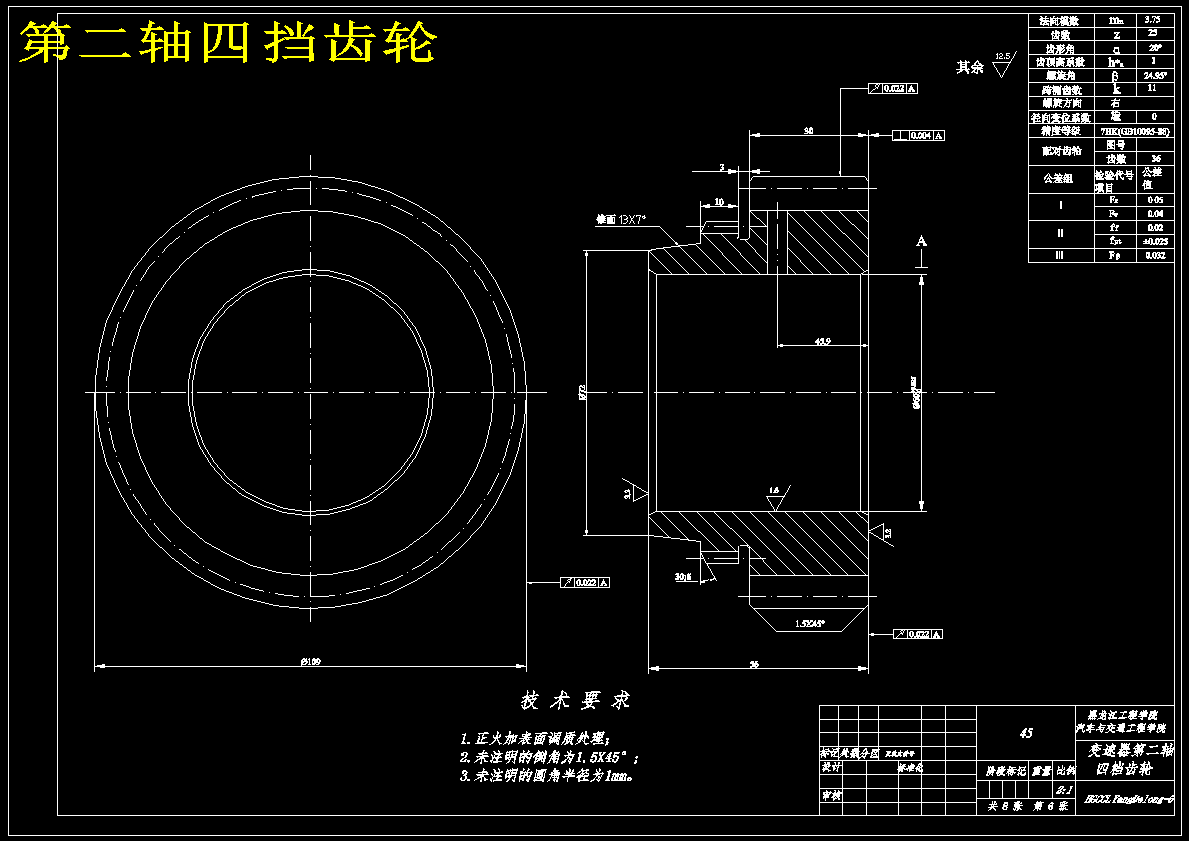

| 21 | 第二轴四挡齿轮.dwg | 294.32K |
| 22 | 说明书.doc | 2.17M |
| 23 | 过程管理材料封皮.doc | 107.50K |
