分度盘加工工艺及钻孔夹具设计【钻顶面7个孔】
图纸描述

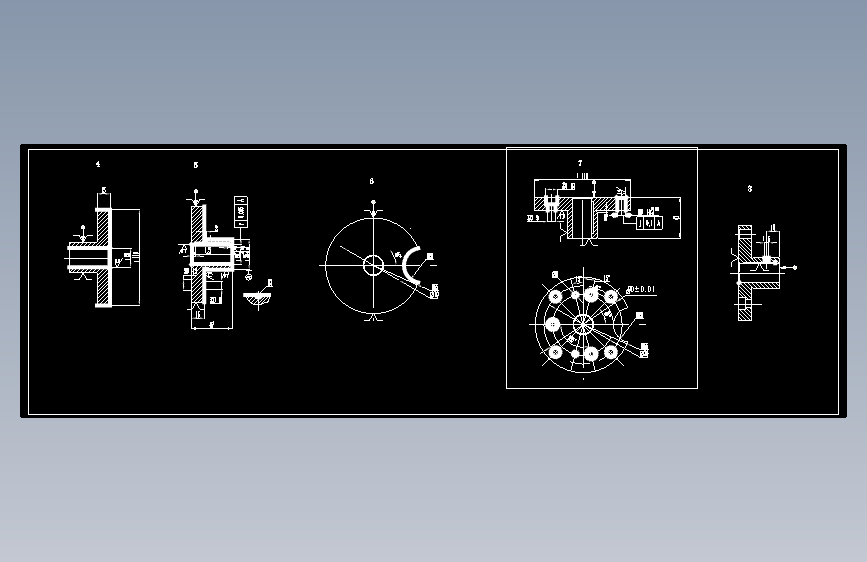

分度盘加工工艺及钻孔夹具设计【钻顶面7个孔】图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小1.3M，共计11个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要255金币
立即下载 收藏
图纸信息
作者
CheerfulWizard
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

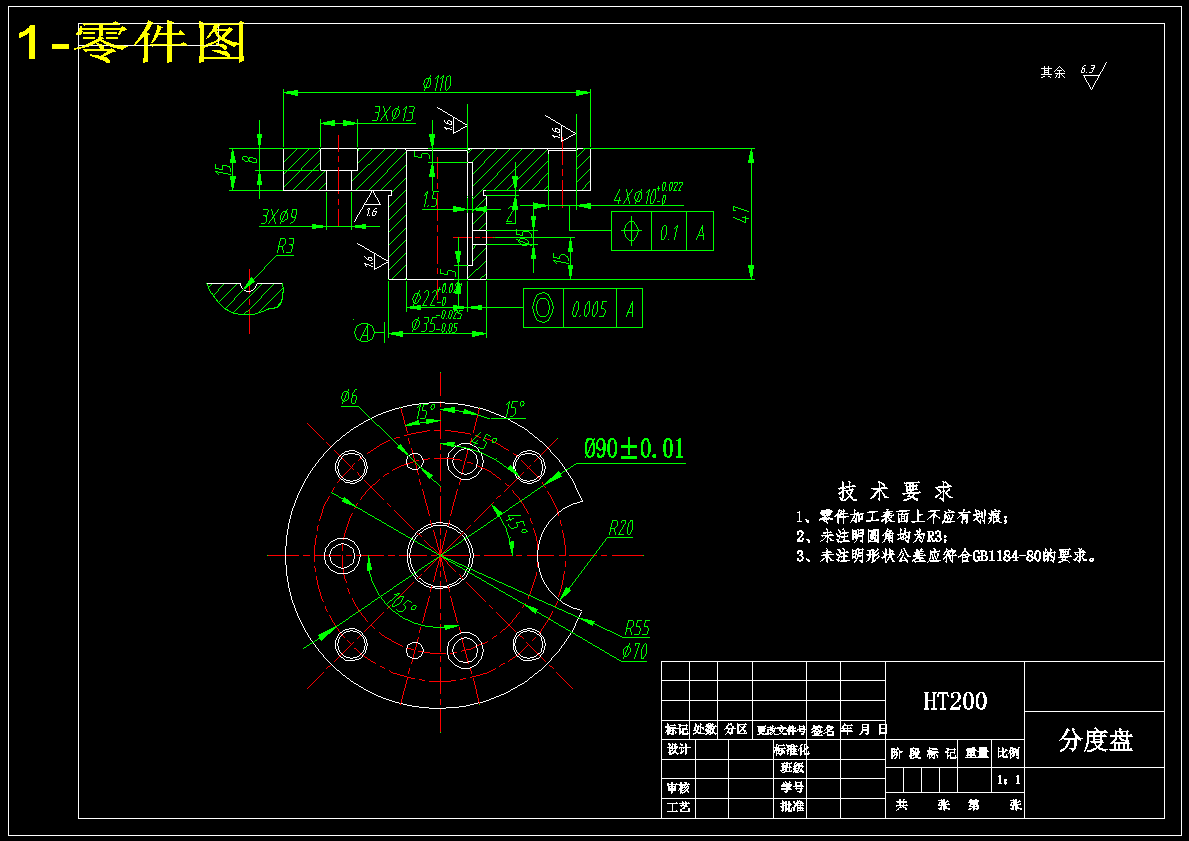

| 1 |  1-零件图.dwg | 304.53K |

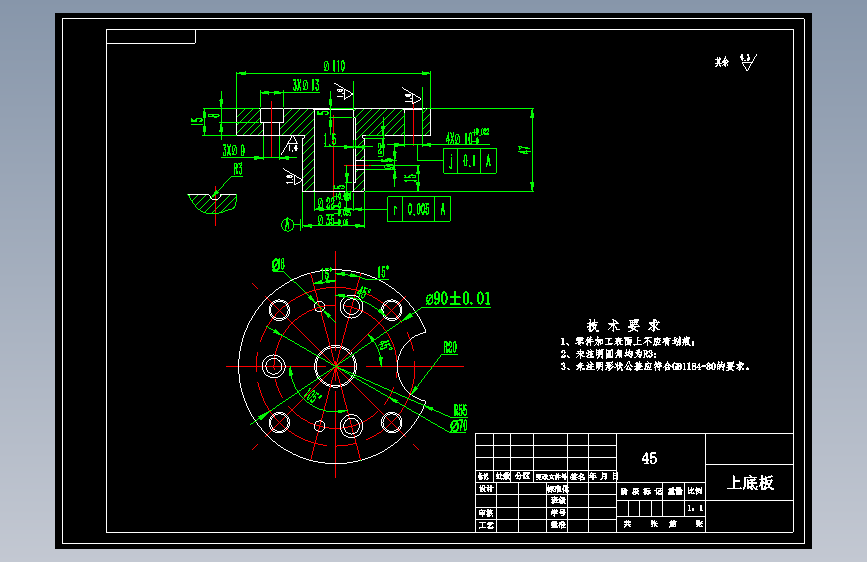

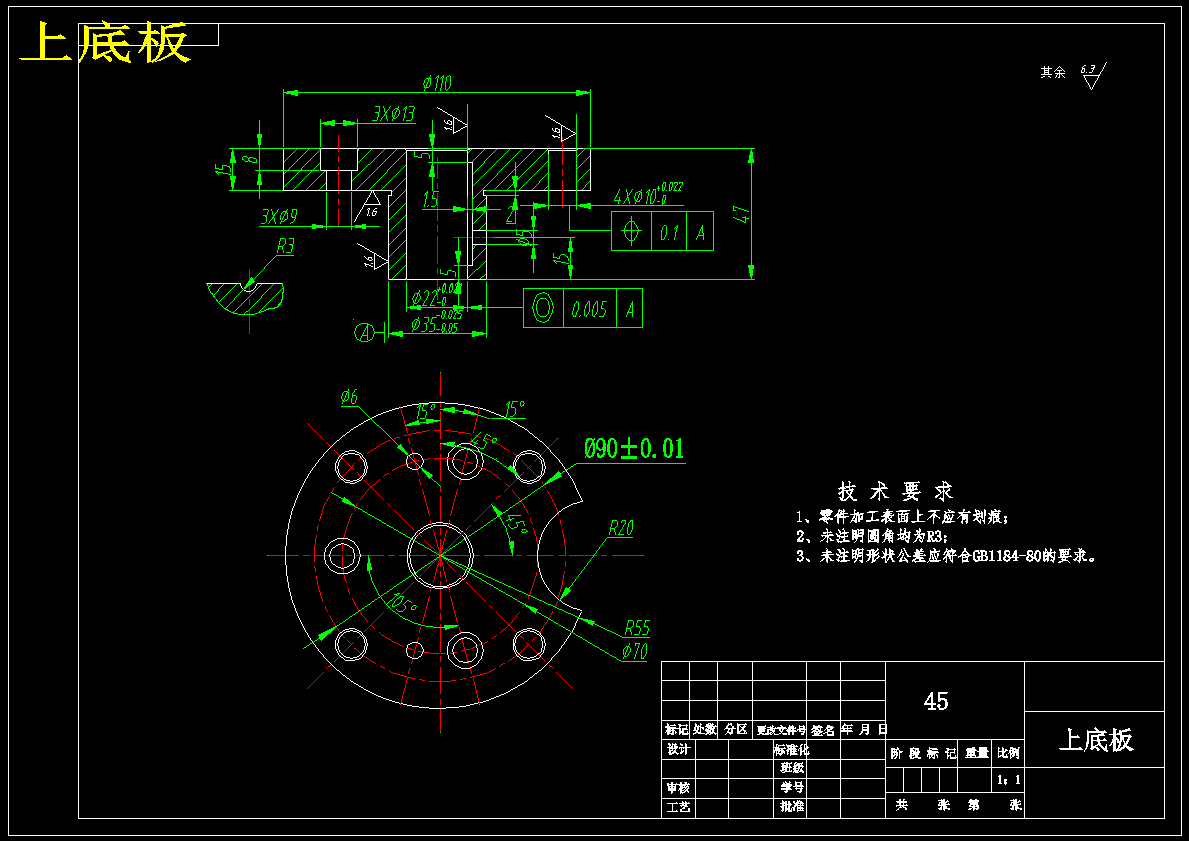

| 2 | 上底板.dwg | 304.66K |
| 3 |  分度盘常州机电工序卡.doc | 263.50K |
| 4 | 分度盘常州机电机械加工工艺过程卡.doc | 72.00K |

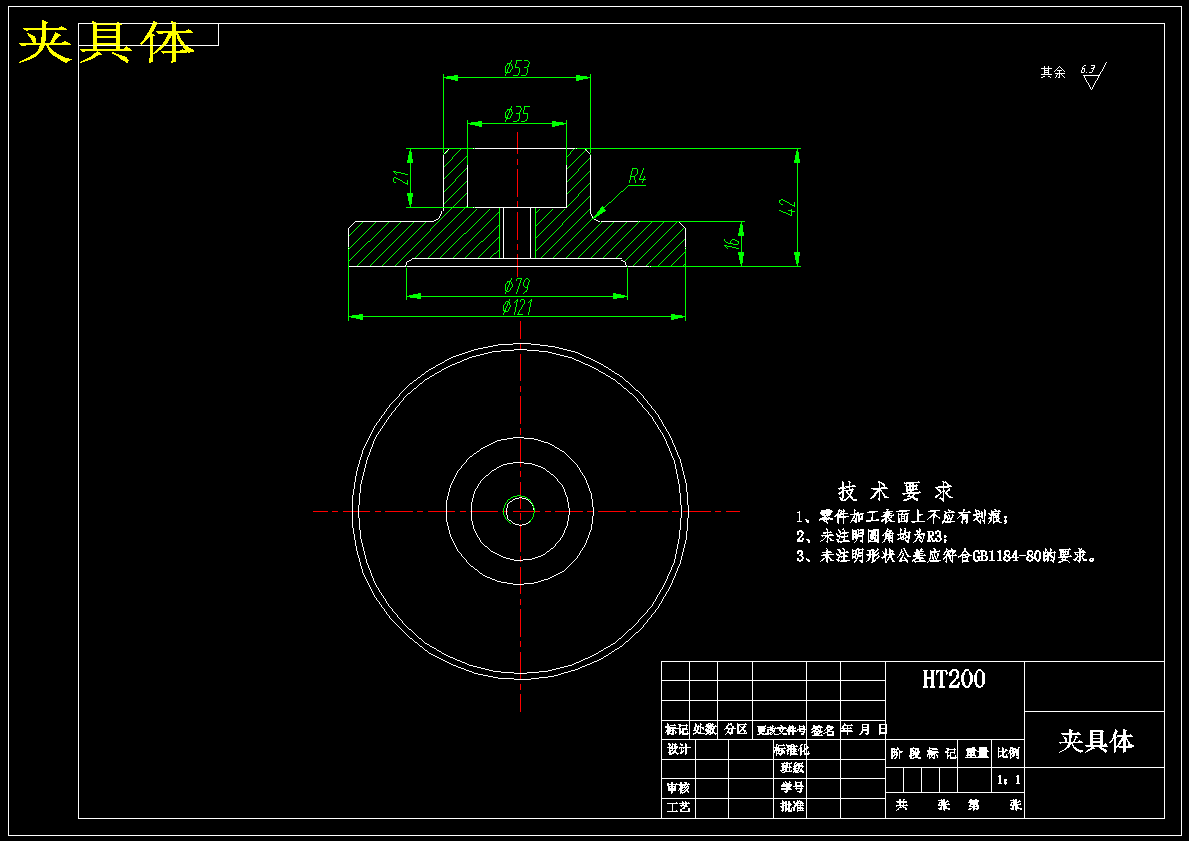

| 5 | 夹具体.dwg | 289.96K |

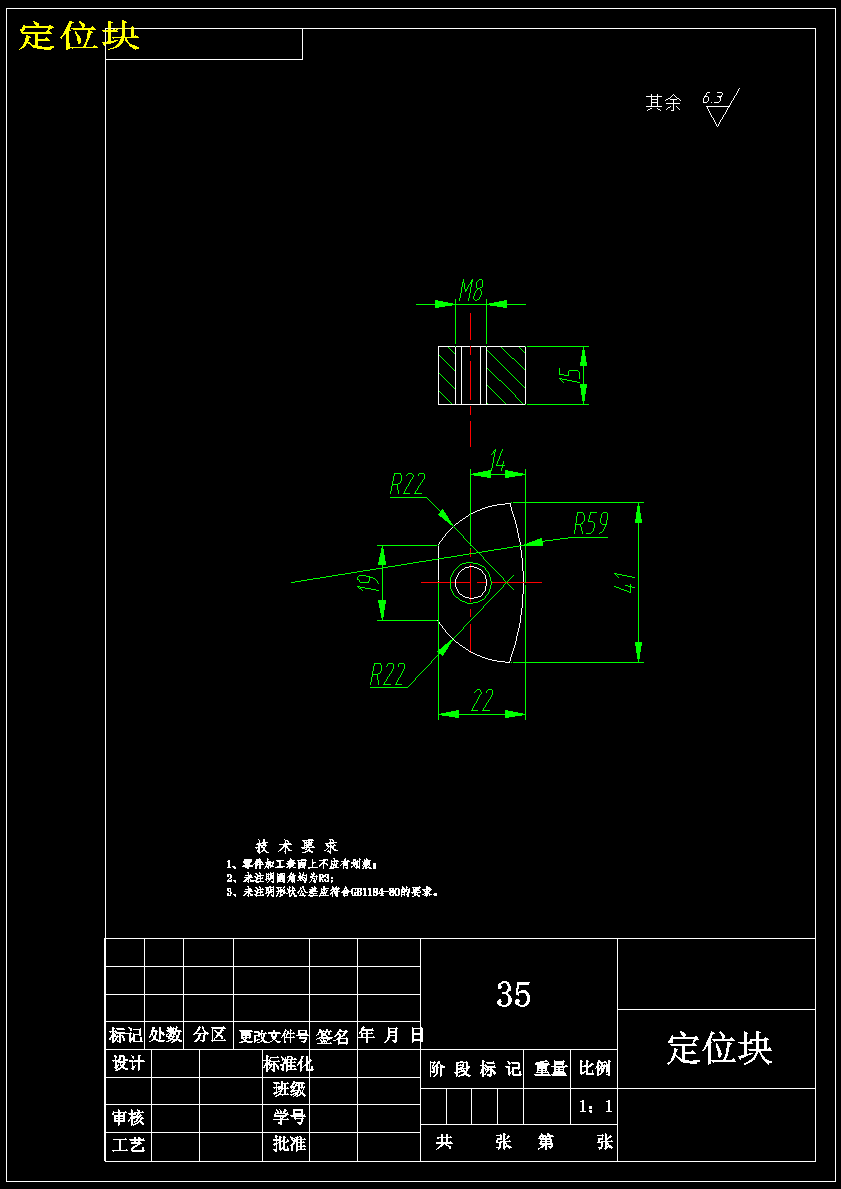

| 6 | 定位块.dwg | 289.74K |

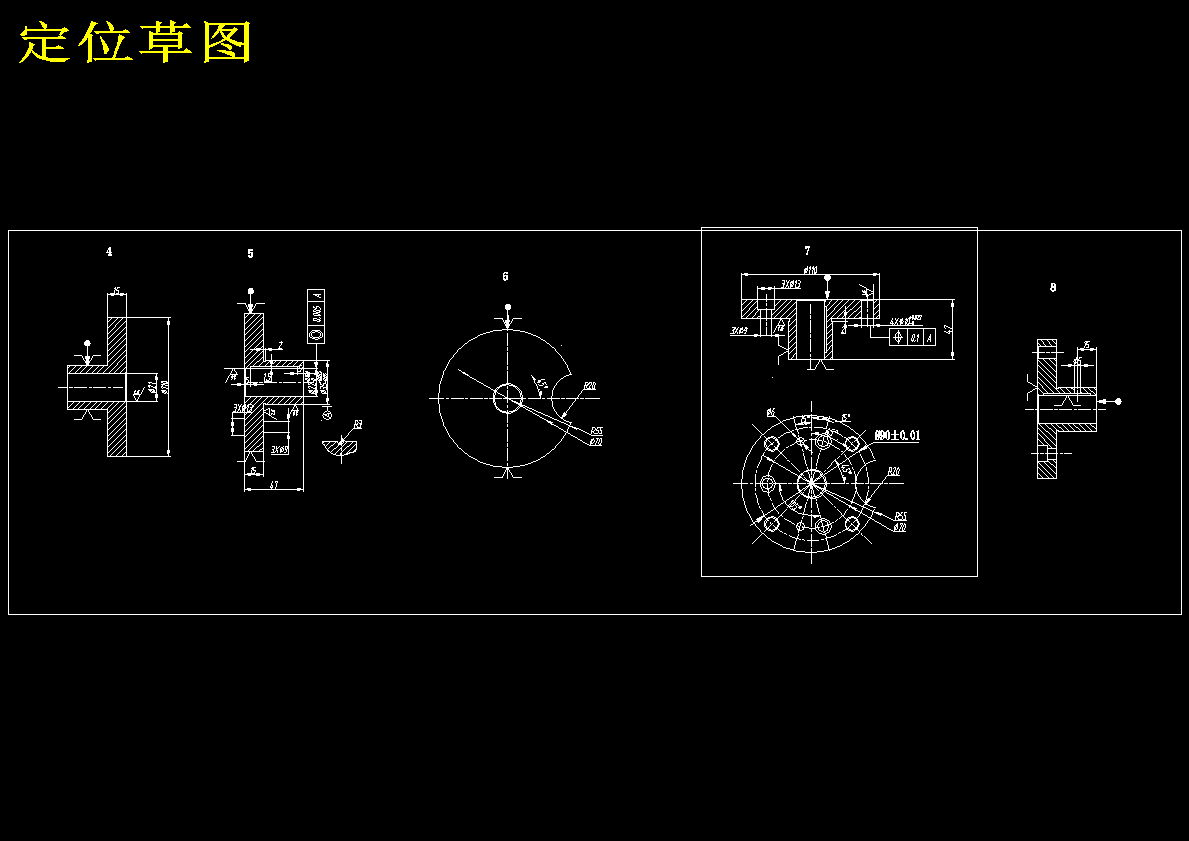

| 7 | 定位草图.dwg | 823.43K |

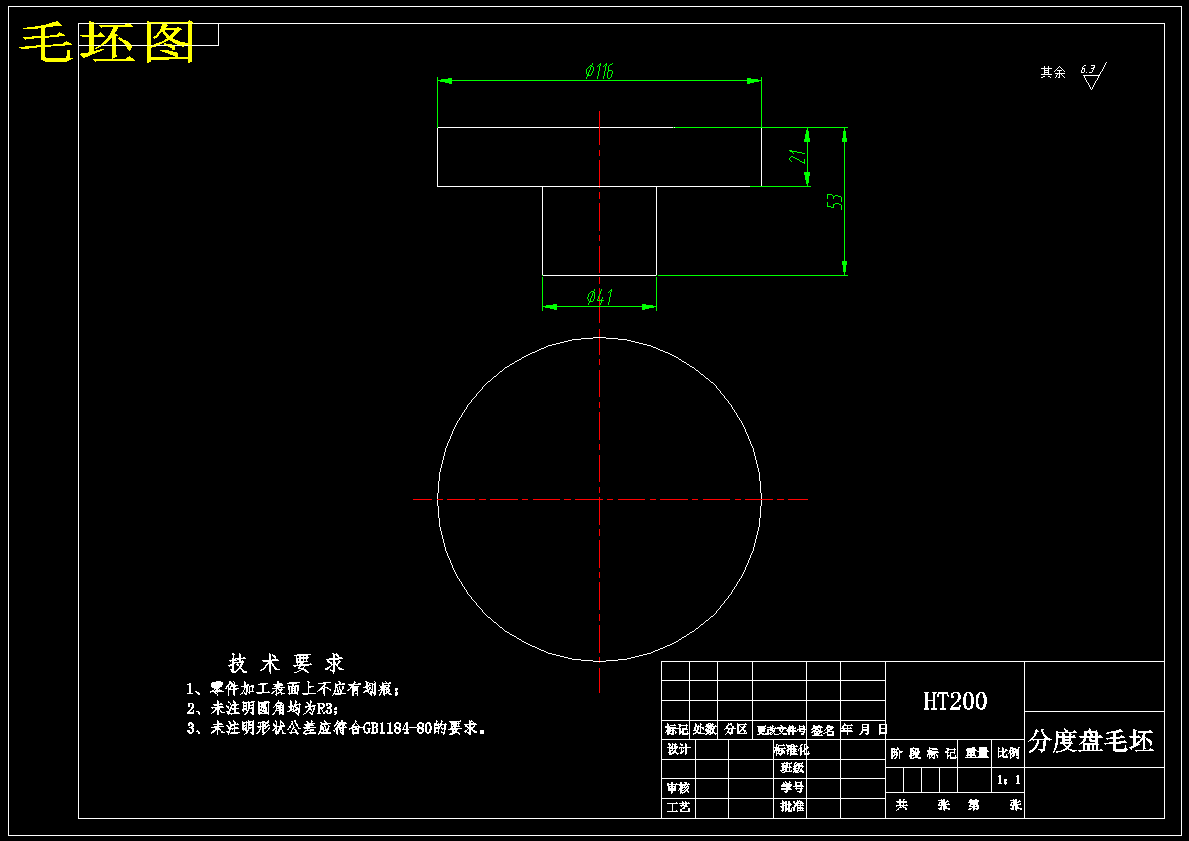

| 8 | 毛坯图.dwg | 286.02K |

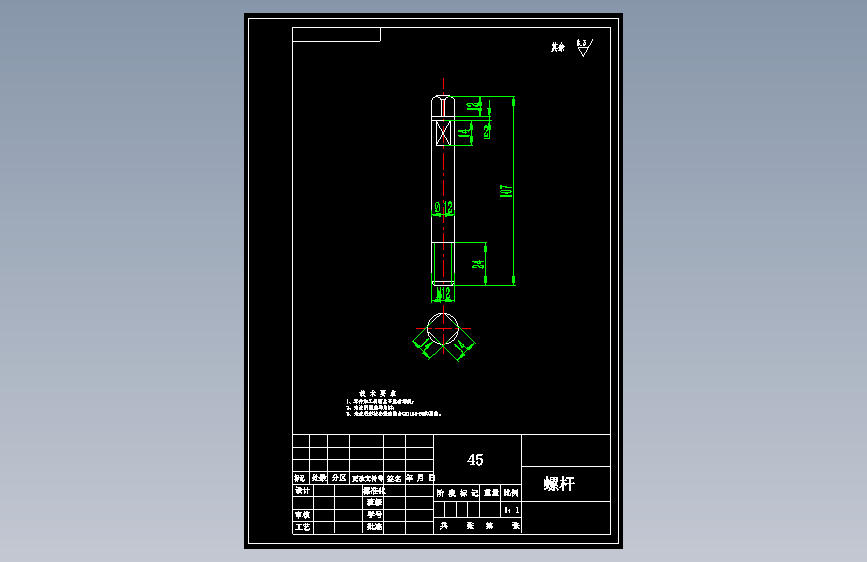

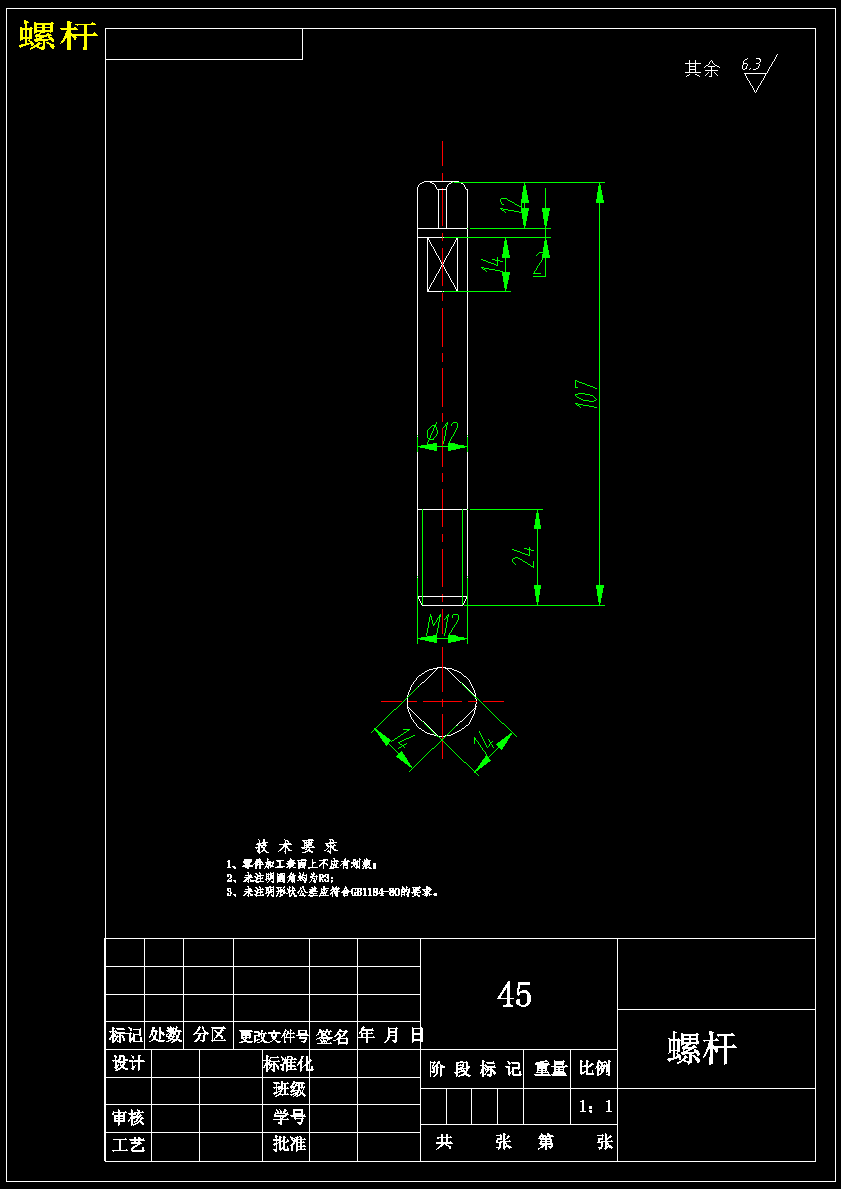

| 9 | 螺杆.dwg | 290.00K |

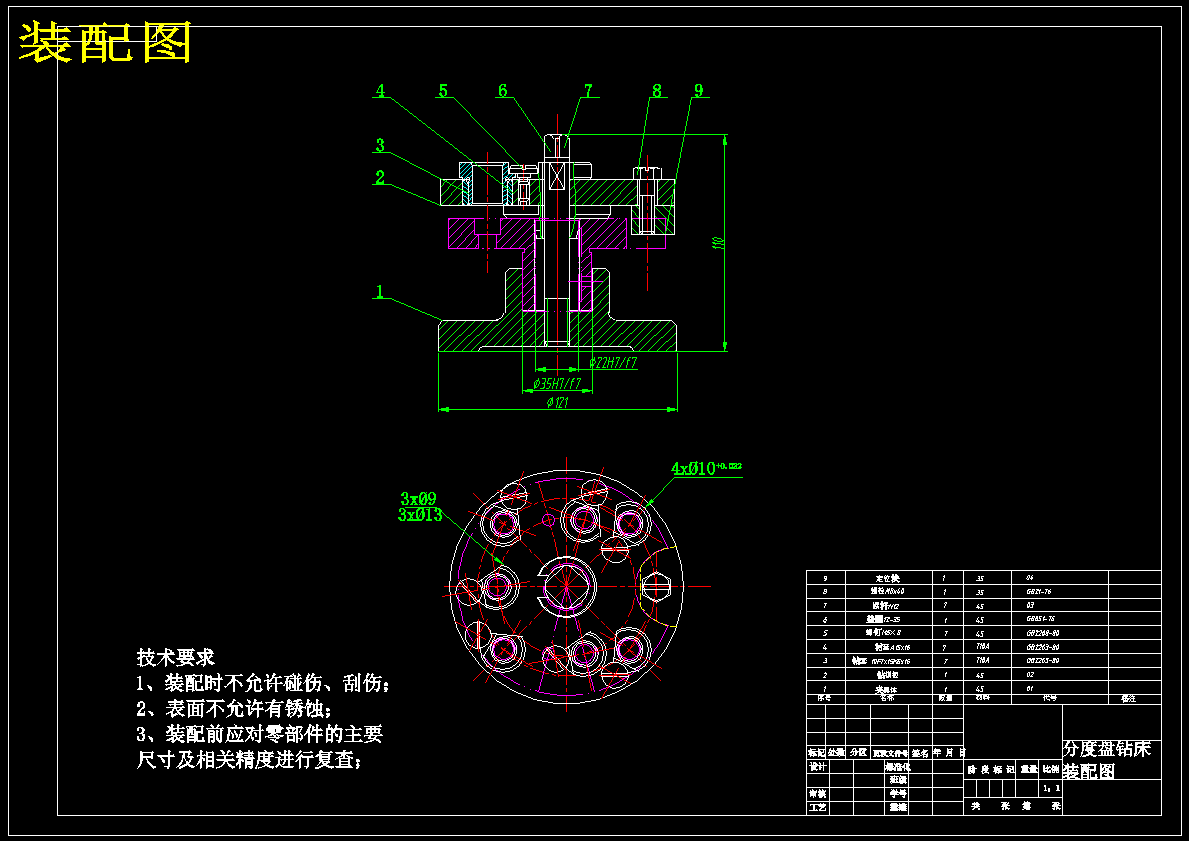

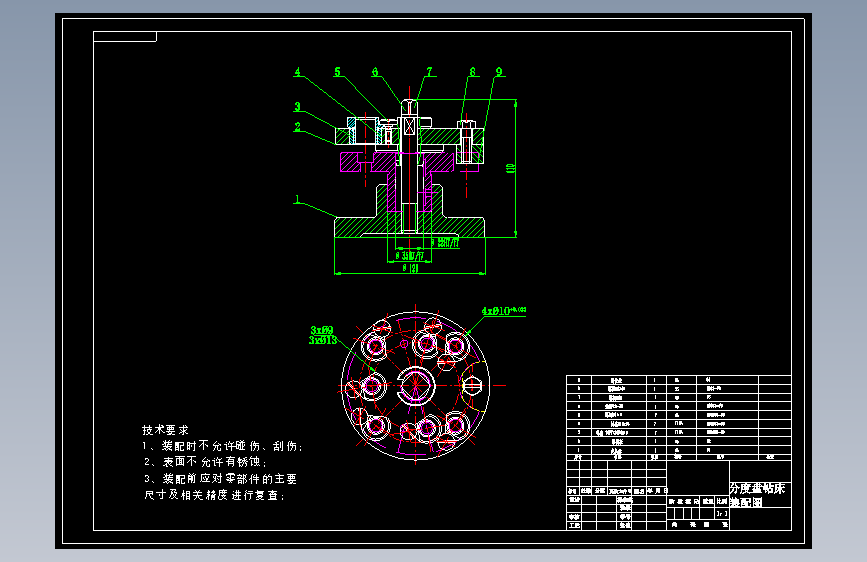

| 10 | 装配图.dwg | 306.16K |
| 11 | 设计说明书.doc | 1.20M |
