JH23-40开式曲柄压力机设计【冲床设计含11张CAD图纸】
图纸描述
JH23-40开式曲柄压力机设计【冲床设计含11张CAD图纸】图纸下载，该图纸类型属于模具图纸、其他模具图纸，图纸大小2.96M，共计14个文件，包含2D图纸，图纸主格式为dwg,pdf，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要255金币
立即下载 收藏
图纸信息
作者
WX_203072
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

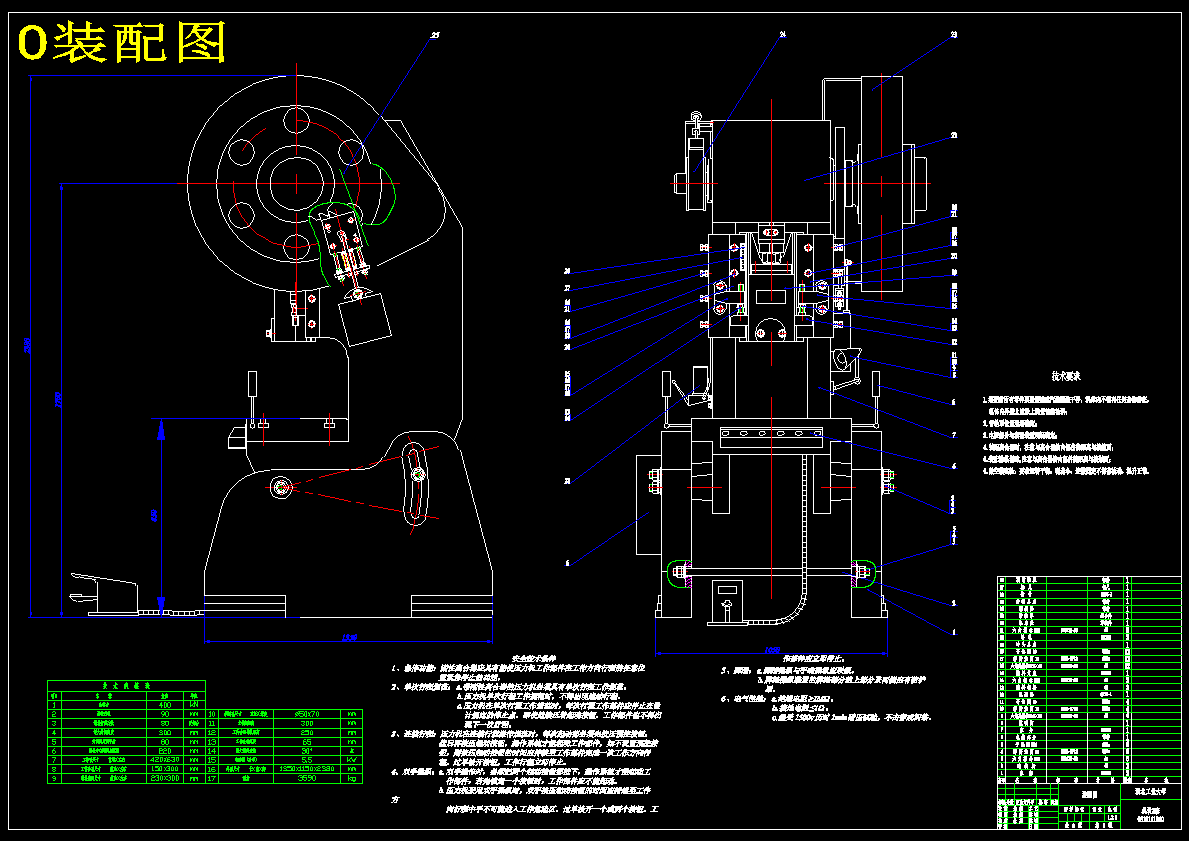

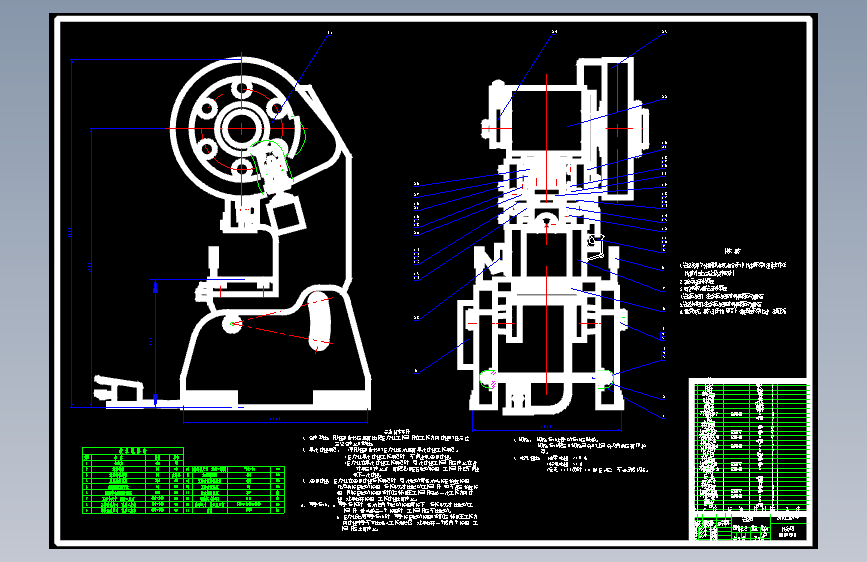

| 1 |  0装配图.dwg | 484.14K |

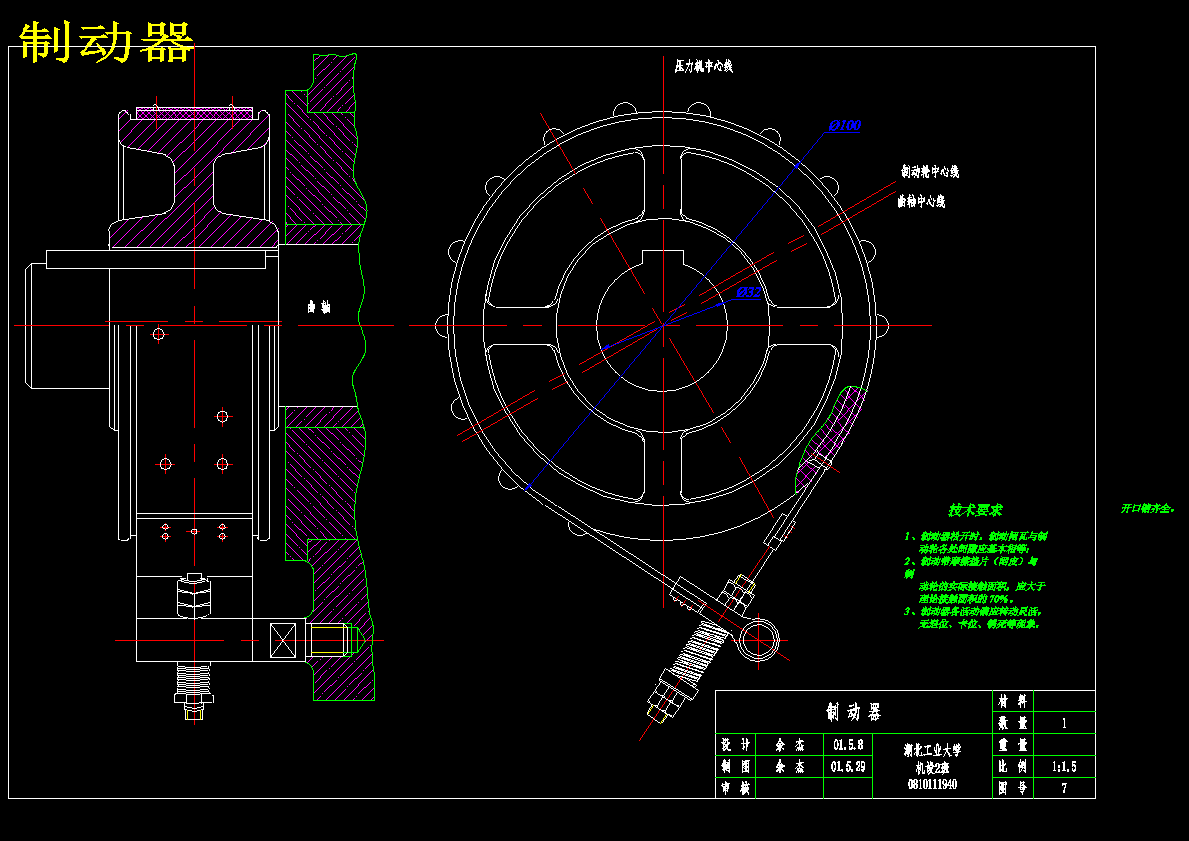

| 2 | 制动器.dwg | 316.39K |

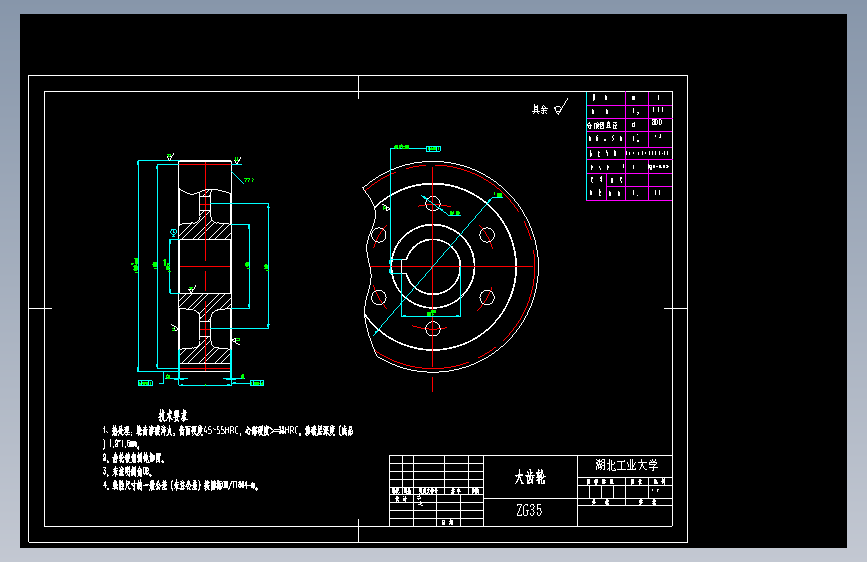

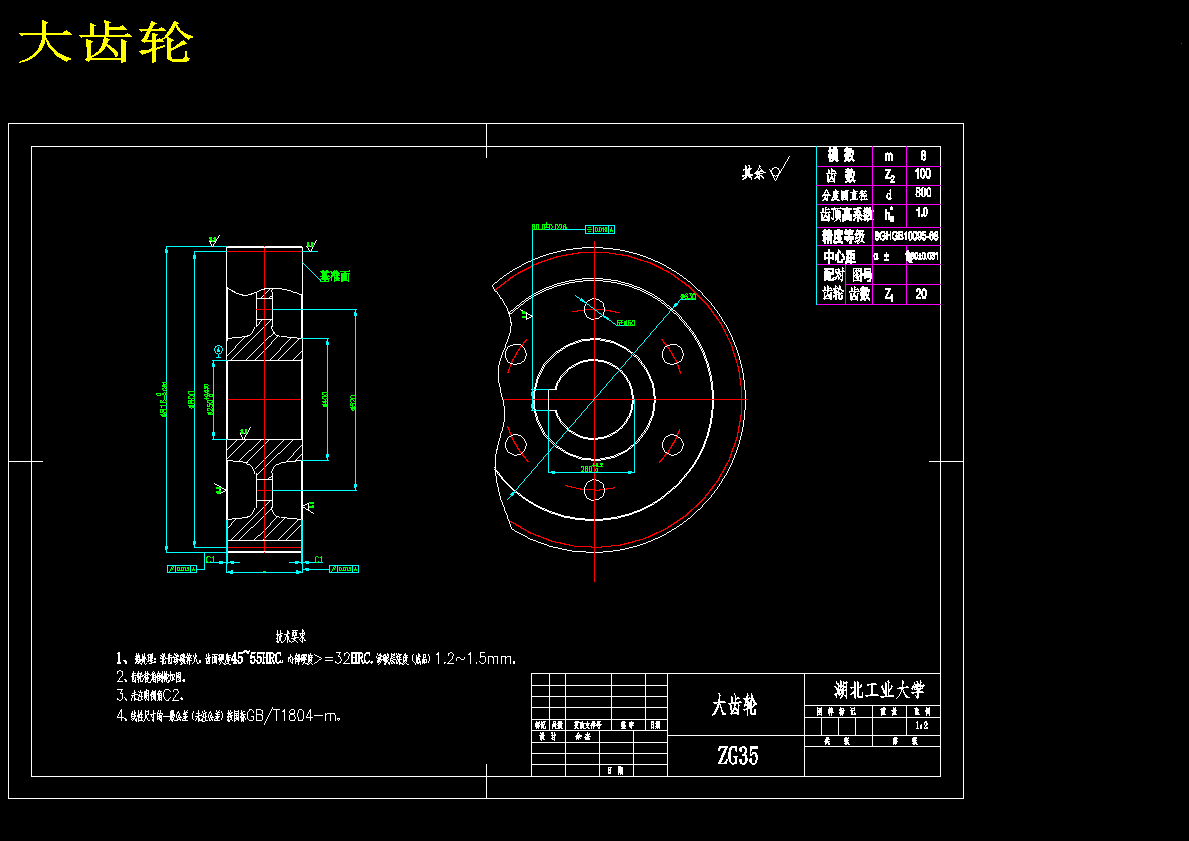

| 3 | 大齿轮.dwg | 586.18K |
| 4 | 小齿轮.dwg | 326.73K |
| 5 | 带轮.dwg | 301.07K |

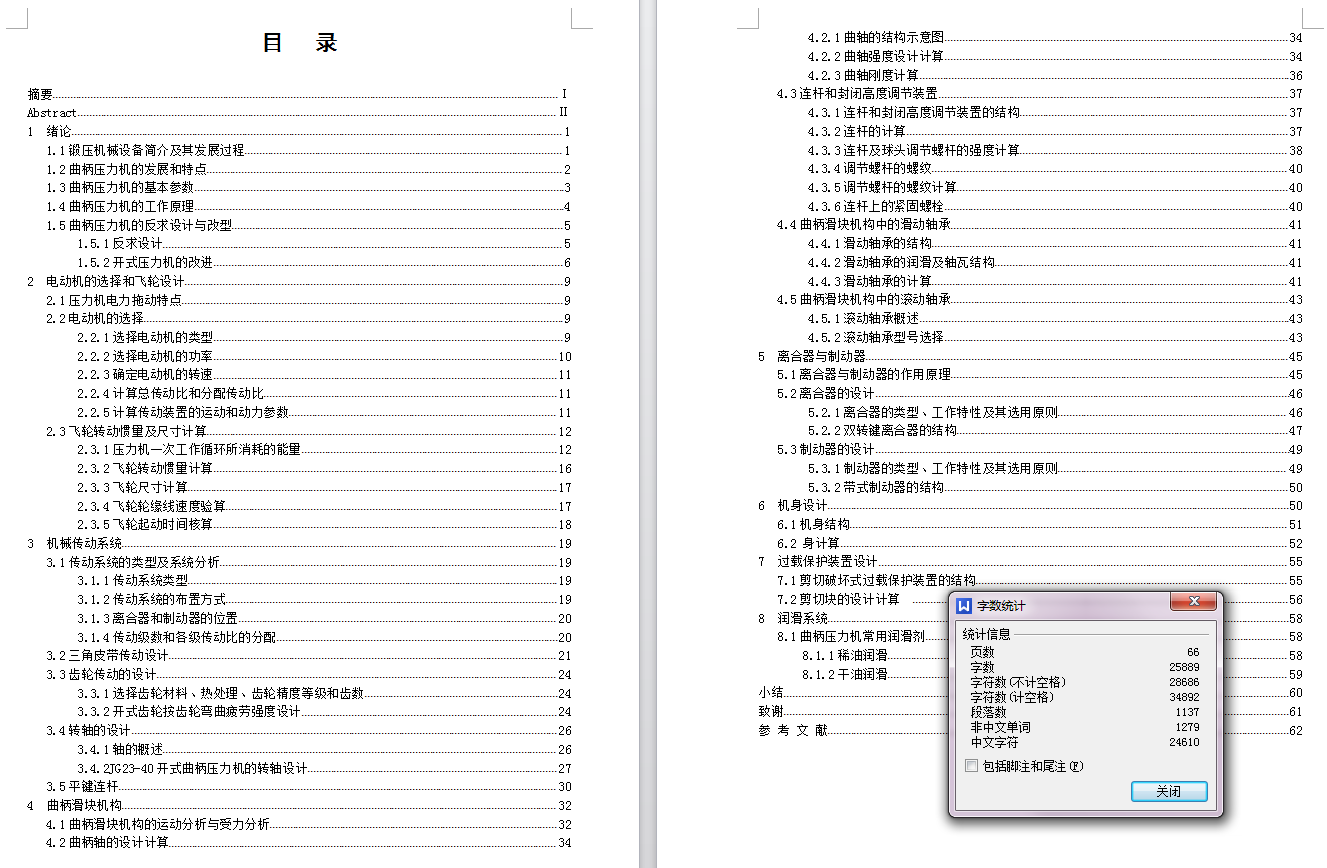

| 6 |  开式曲柄压力机设计说明书.doc | 2.90M |

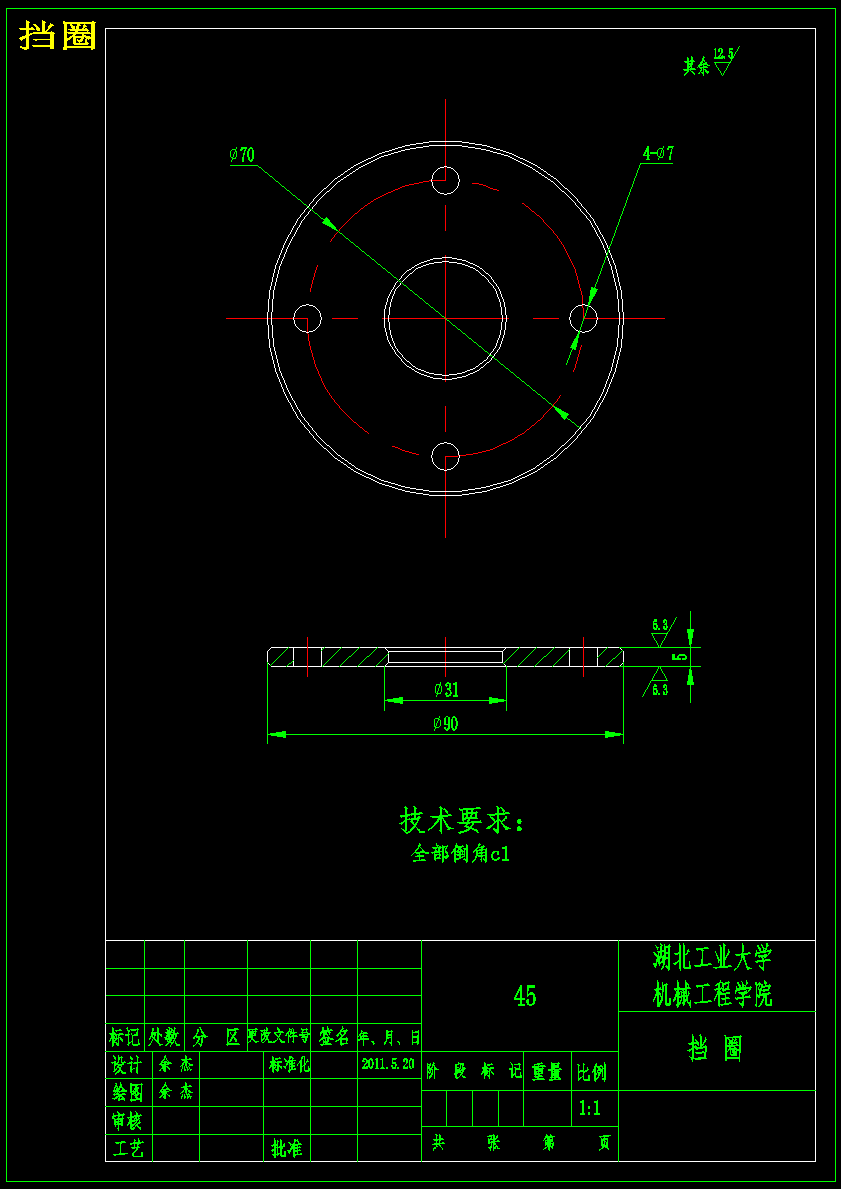

| 7 | 挡圈.dwg | 282.43K |

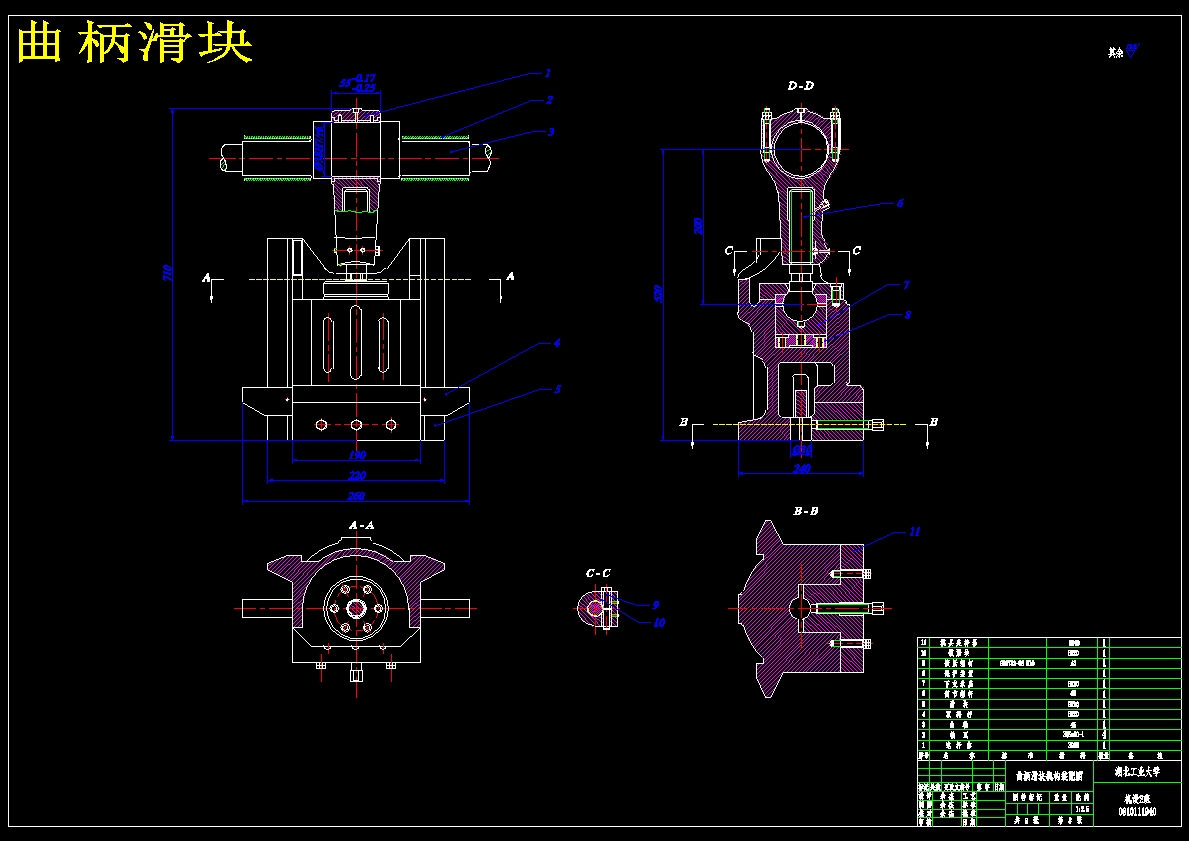

| 8 | 曲柄滑块.dwg | 364.32K |

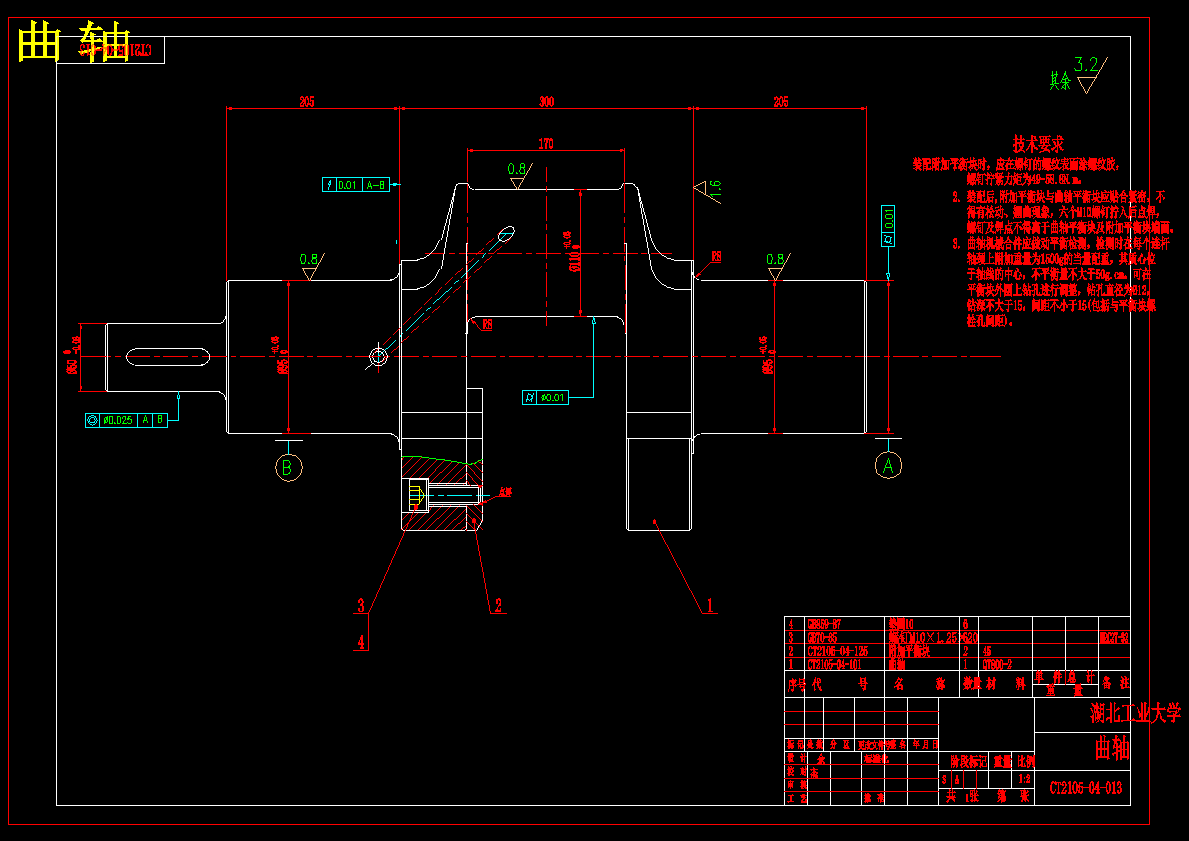

| 9 | 曲轴.dwg | 306.69K |

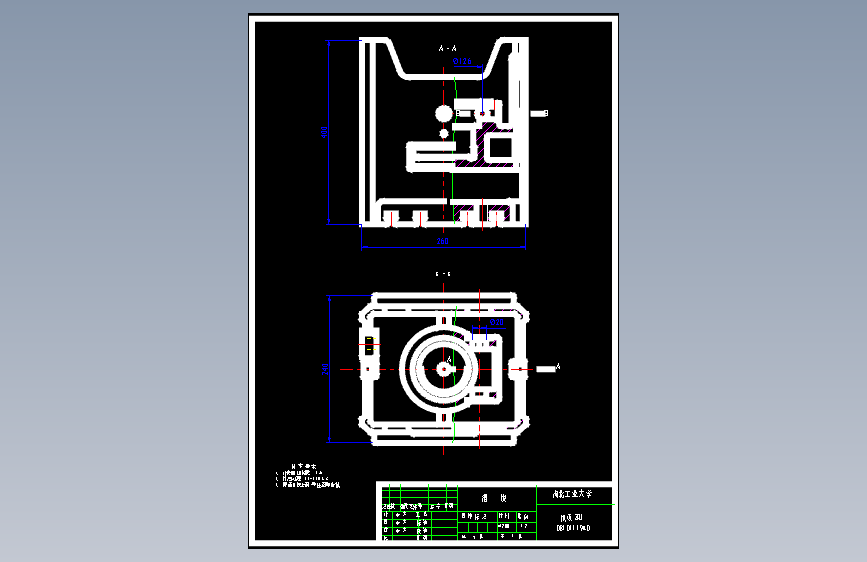

| 10 | 滑块.dwg | 310.05K |

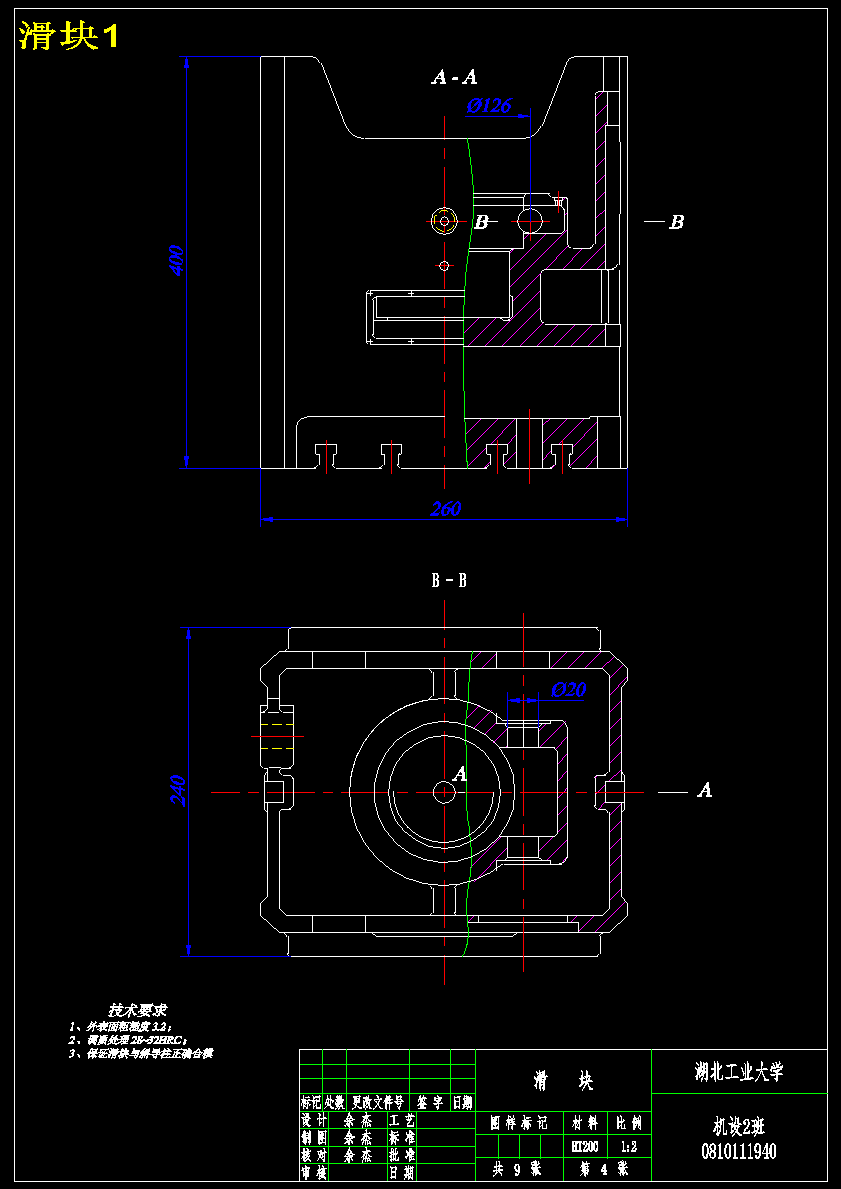

| 11 | 滑块1.dwg | 352.21K |

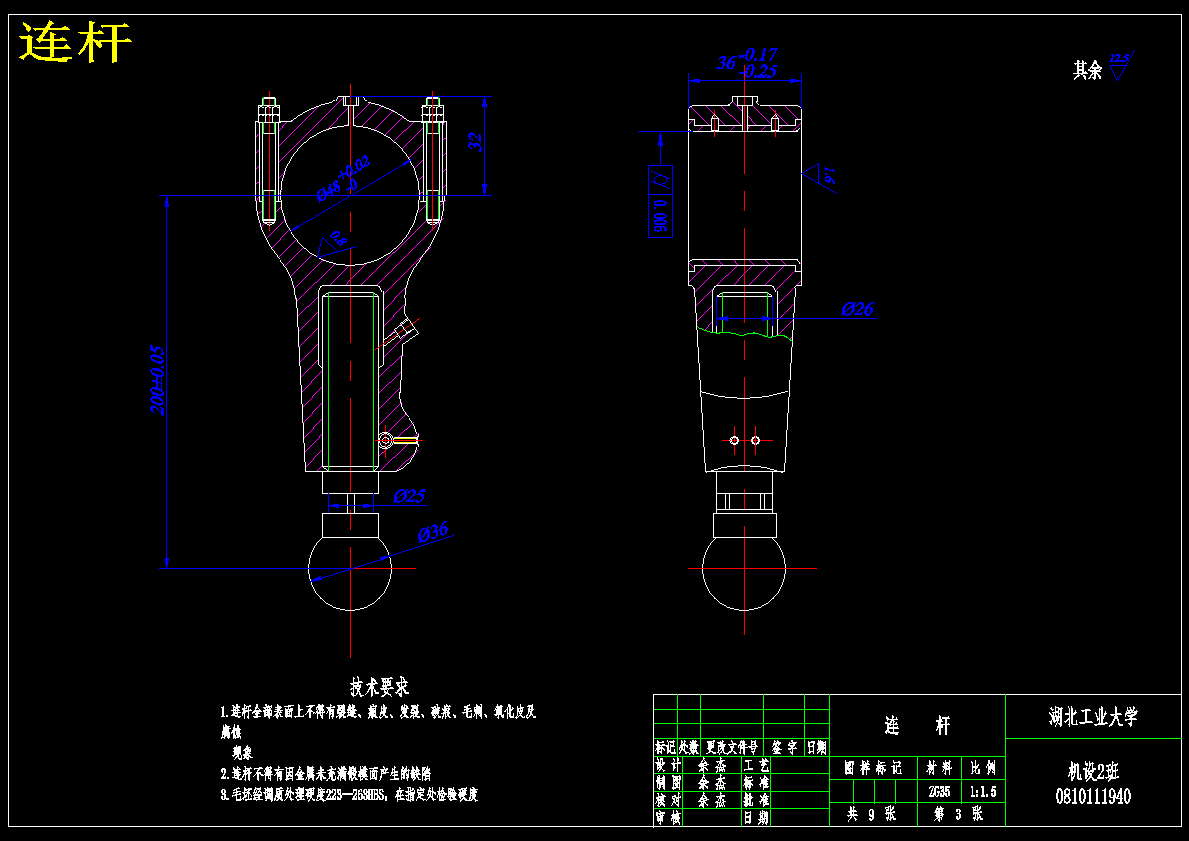

| 12 | 连杆.dwg | 309.03K |
| 13 |  英文文献翻译.docx | 16.98K |
| 14 |  英文文献翻译原文.pdf | 105.47K |
