电火花线切割自动运丝机构设计【含11张CAD图纸】
图纸描述
电火花线切割自动运丝机构设计【含11张CAD图纸】图纸下载，该图纸类型属于零部件模型、传动部件图纸，图纸大小2.72M，共计17个文件，包含2D图纸，图纸主格式为dwg,pdf，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要255金币
立即下载 收藏
图纸信息
作者
范工
已分享: 份作品
文件列表

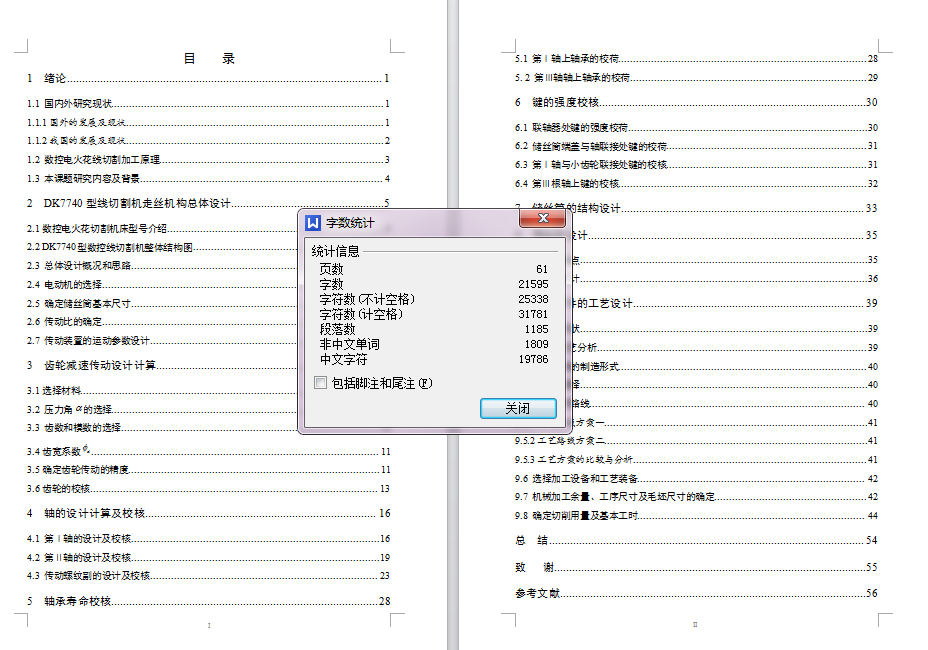

| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  设计说明书.doc | 2.55M |
| 2 | 轴套的机械加工工艺过程卡片.doc | 63.50K |

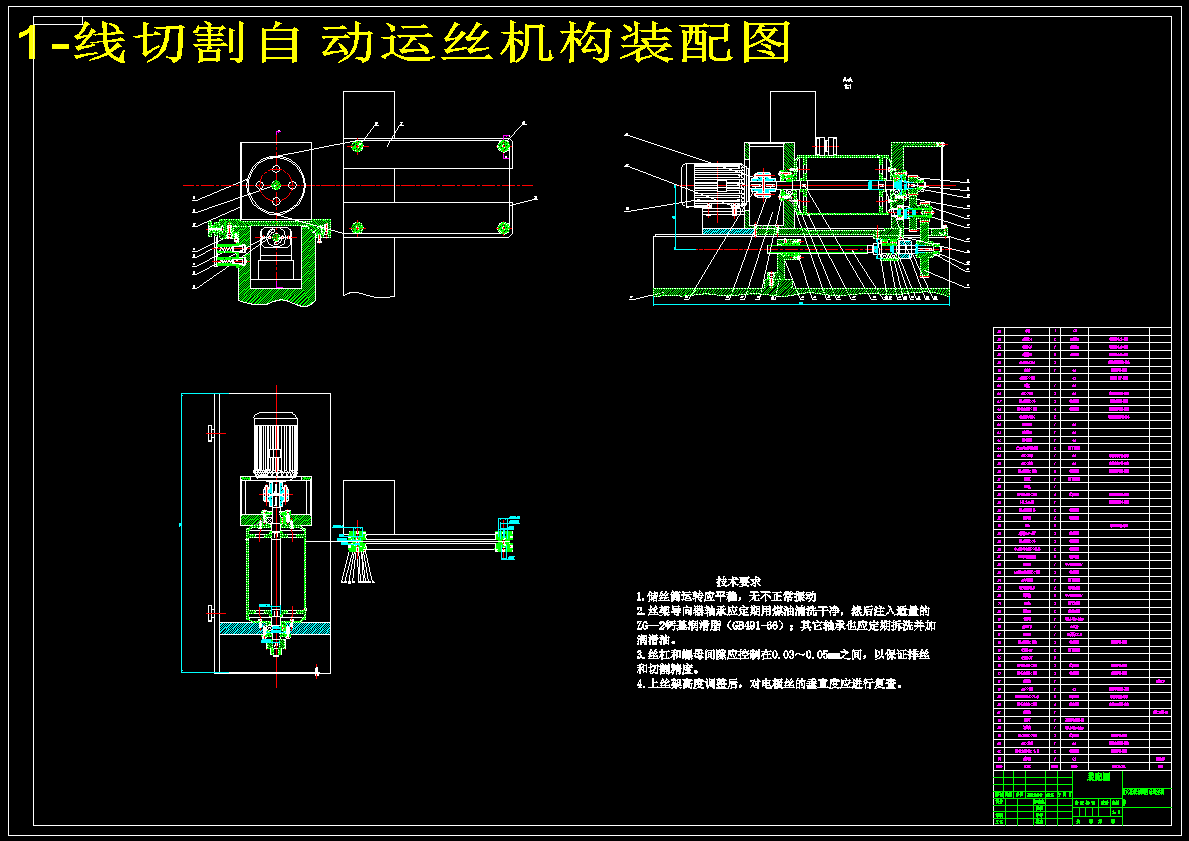

| 3 |  1-线切割自动运丝机构装配图.dwg | 473.47K |

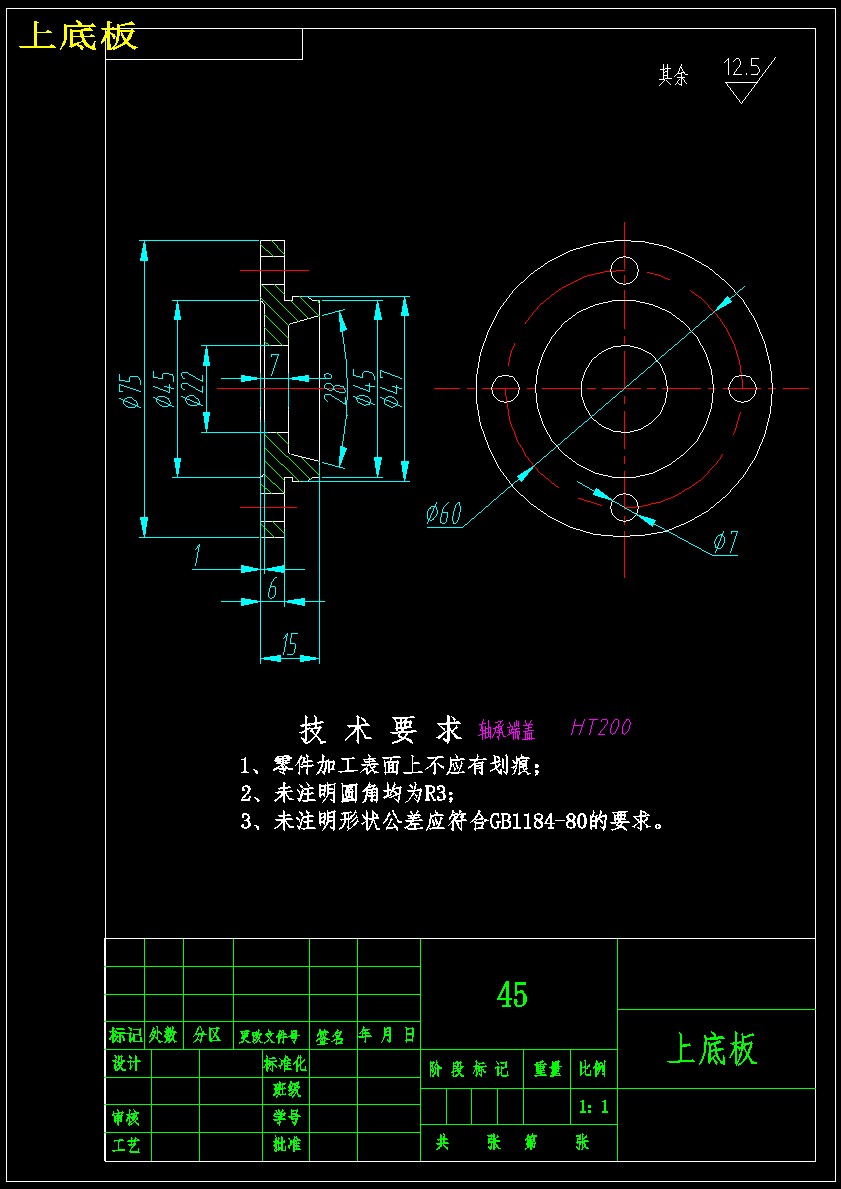

| 4 | 上底板.dwg | 292.28K |

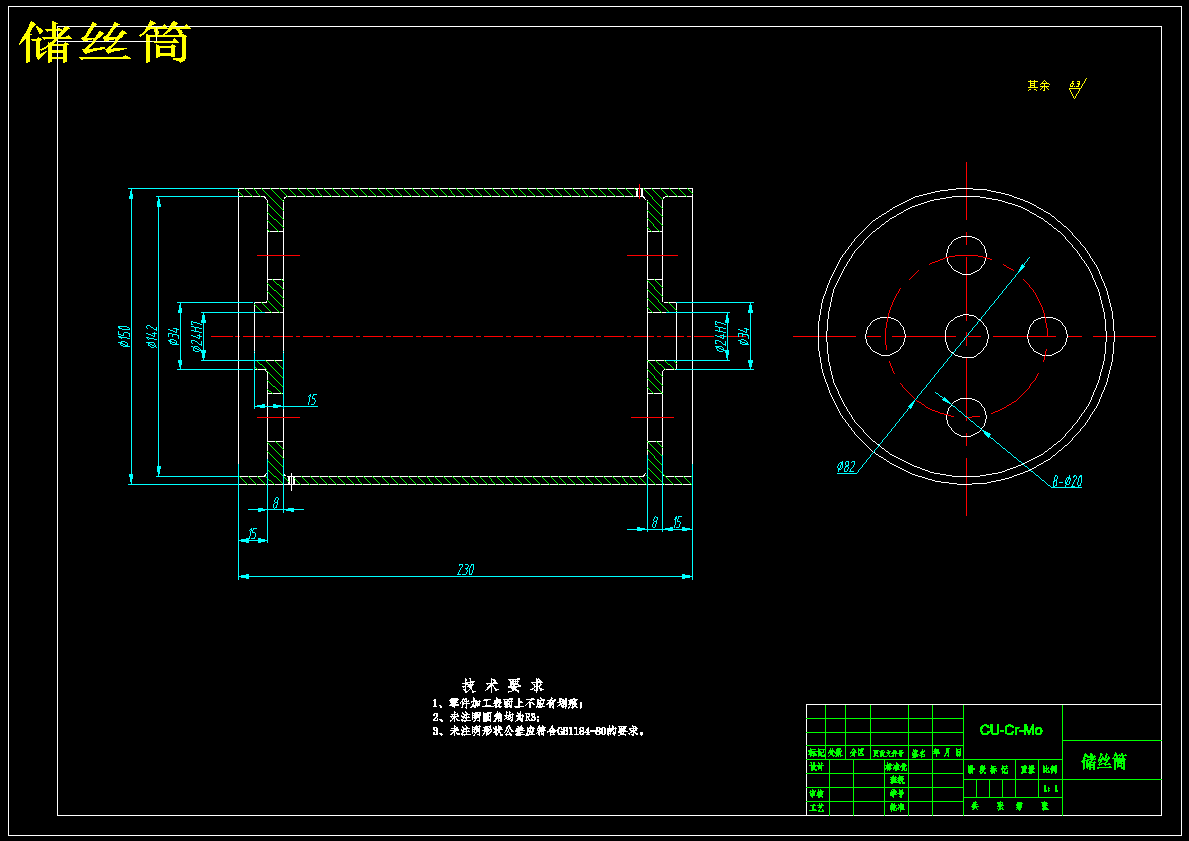

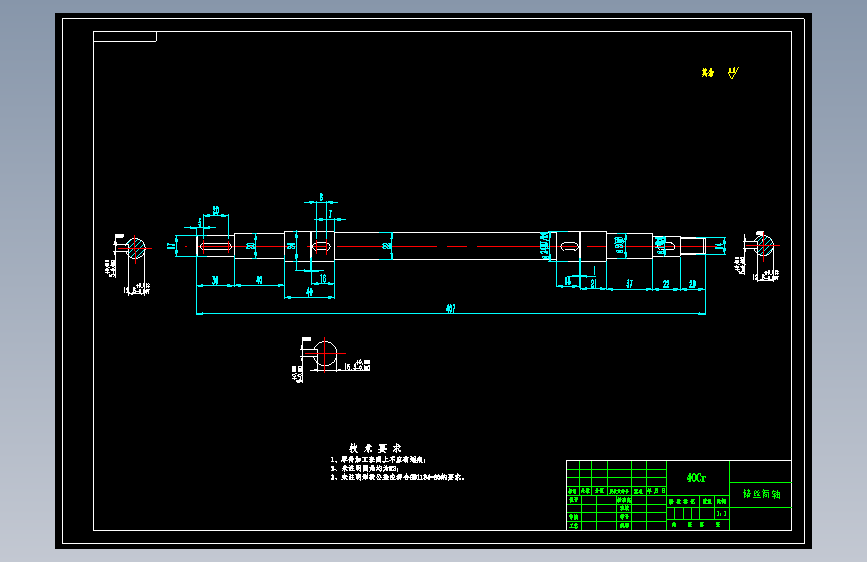

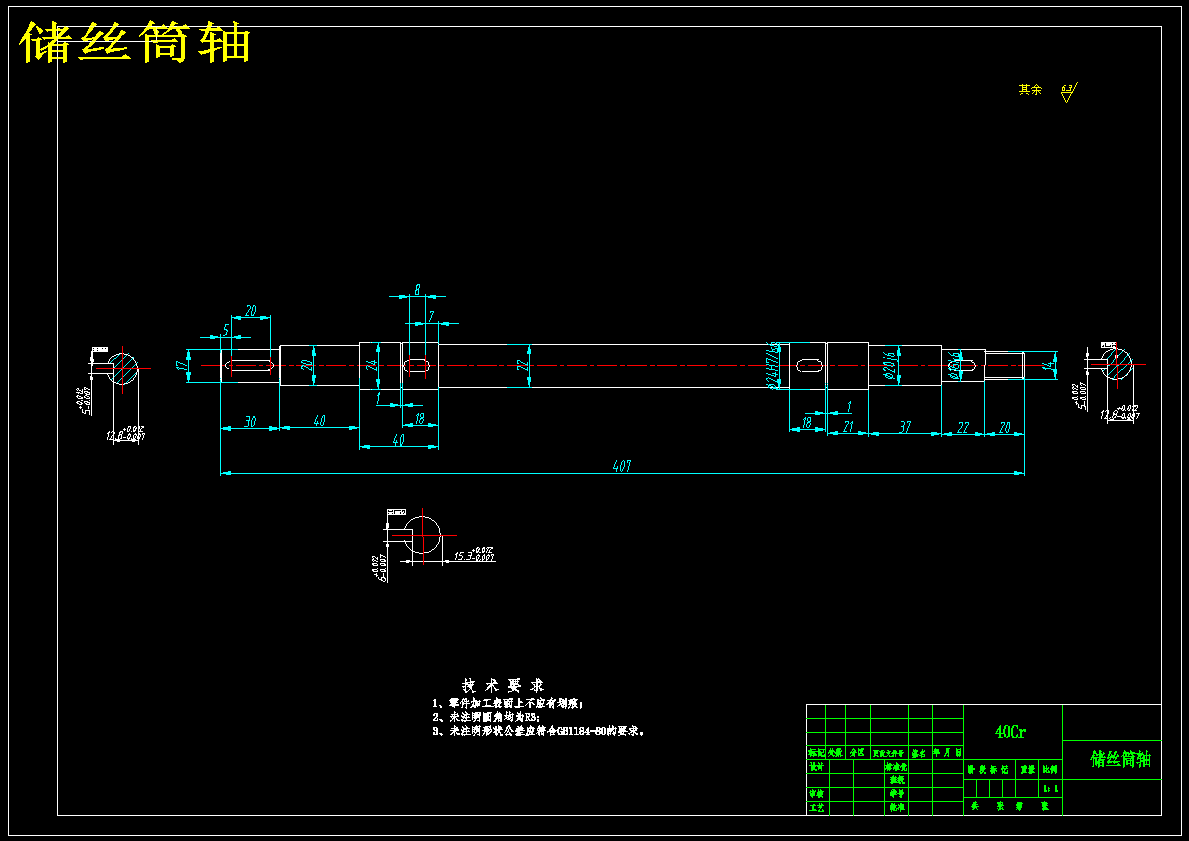

| 5 | 储丝筒.dwg | 293.81K |
| 6 | 储丝筒轴.dwg | 303.82K |

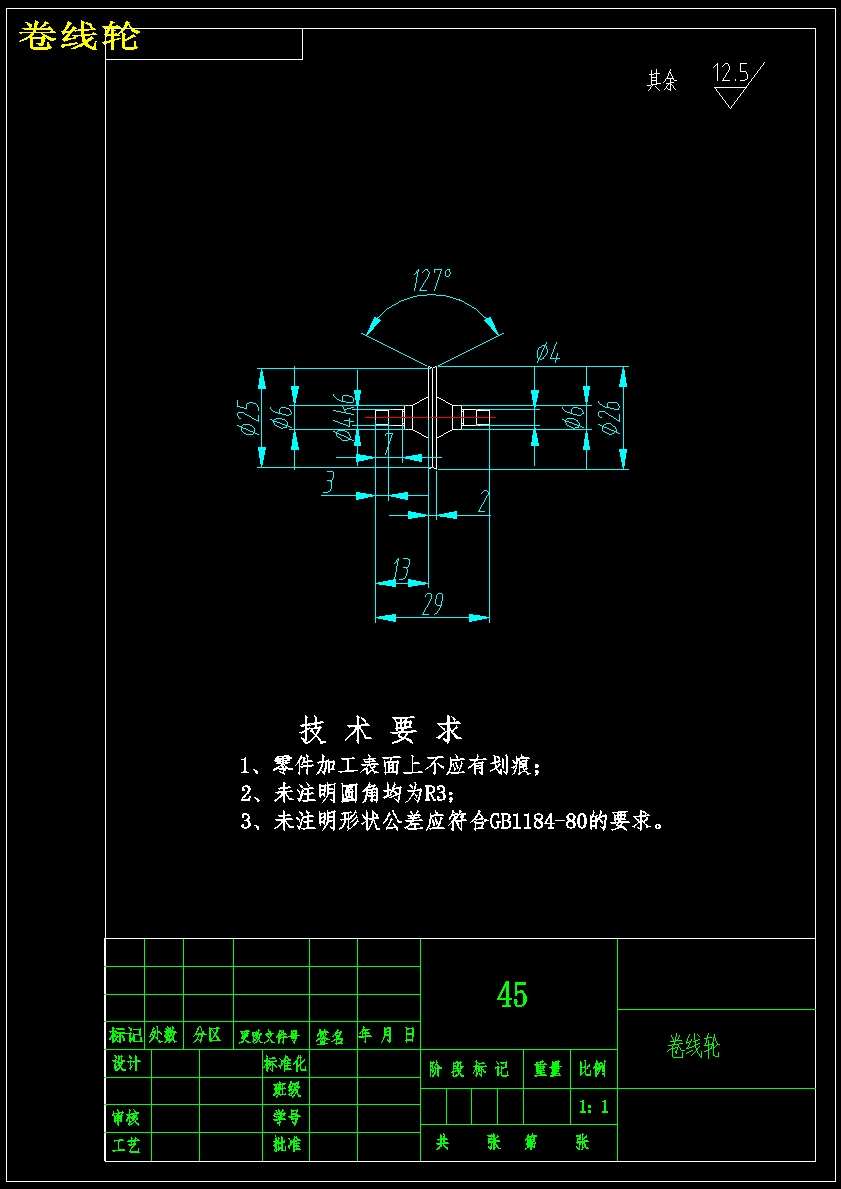

| 7 | 卷线轮.dwg | 291.19K |

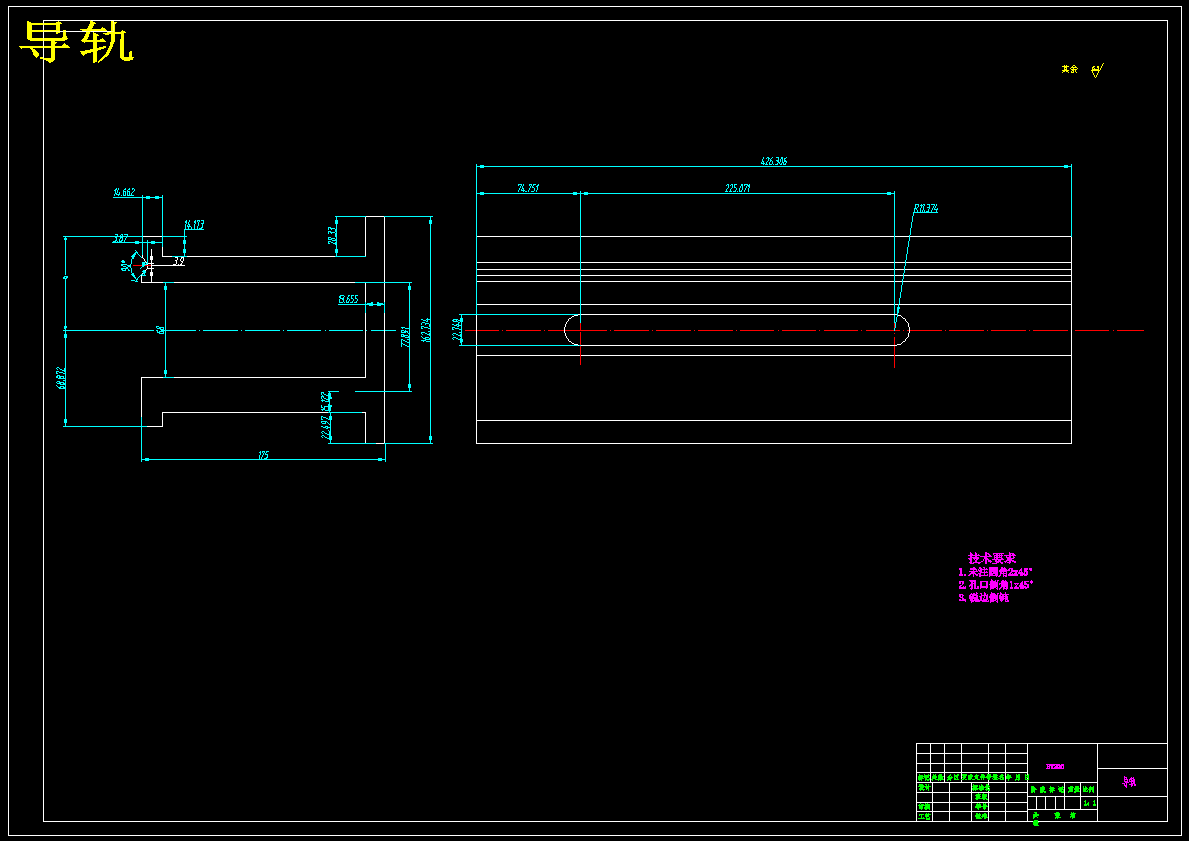

| 8 | 导轨.dwg | 296.38K |

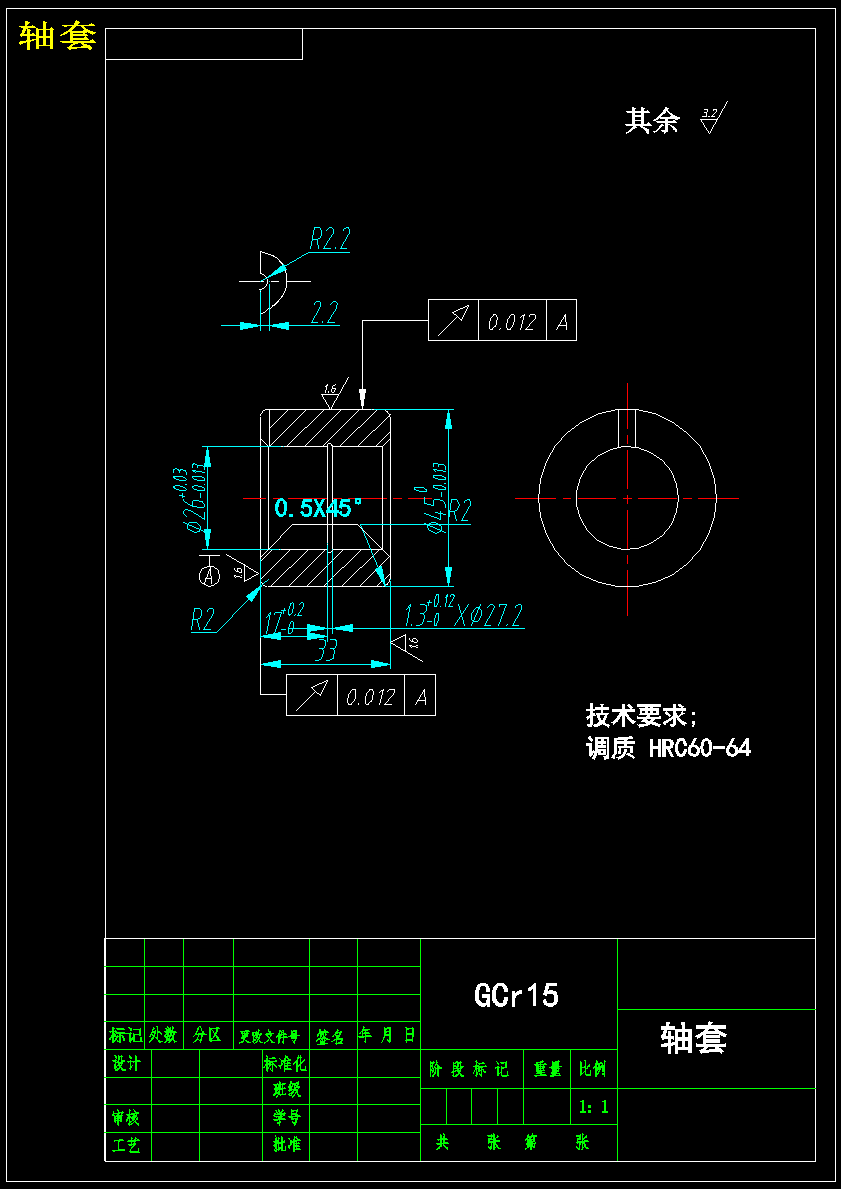

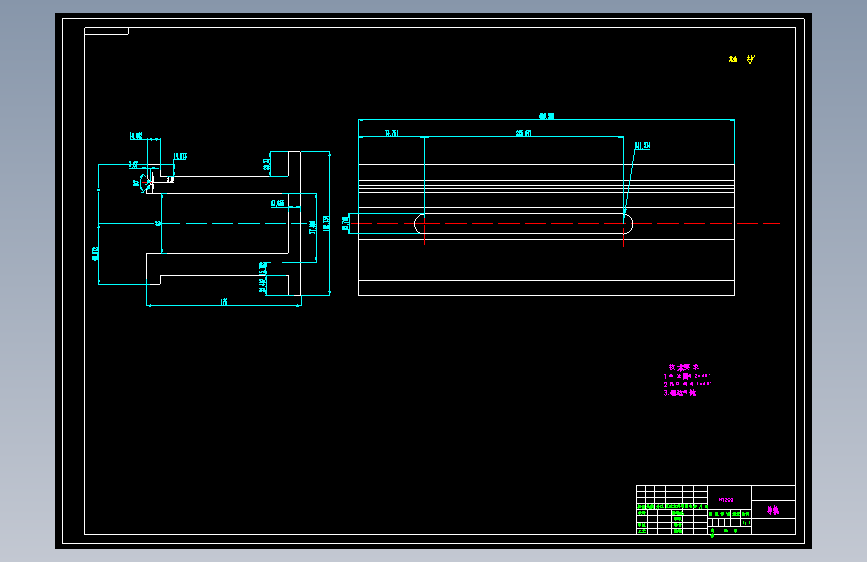

| 9 | 轴套.dwg | 292.59K |
| 10 | 防护板.dwg | 291.25K |

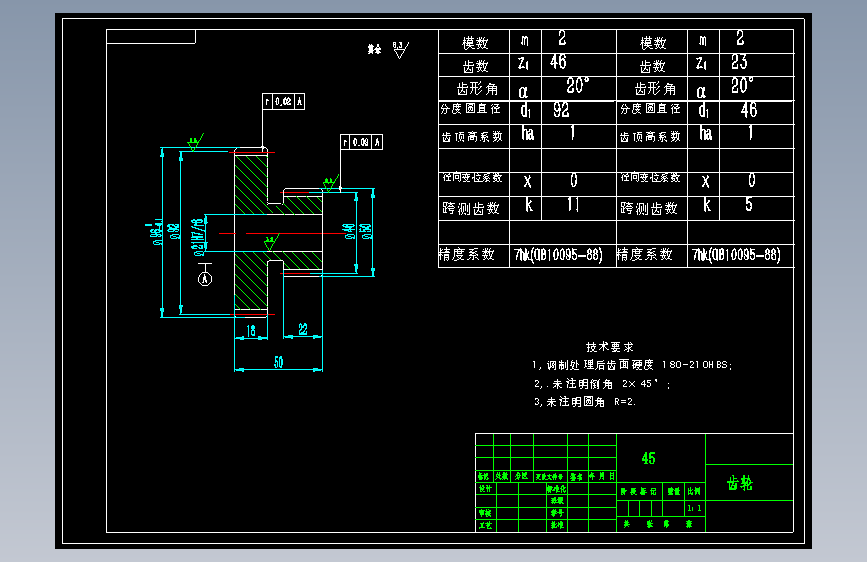

| 11 | 齿轮.dwg | 293.00K |

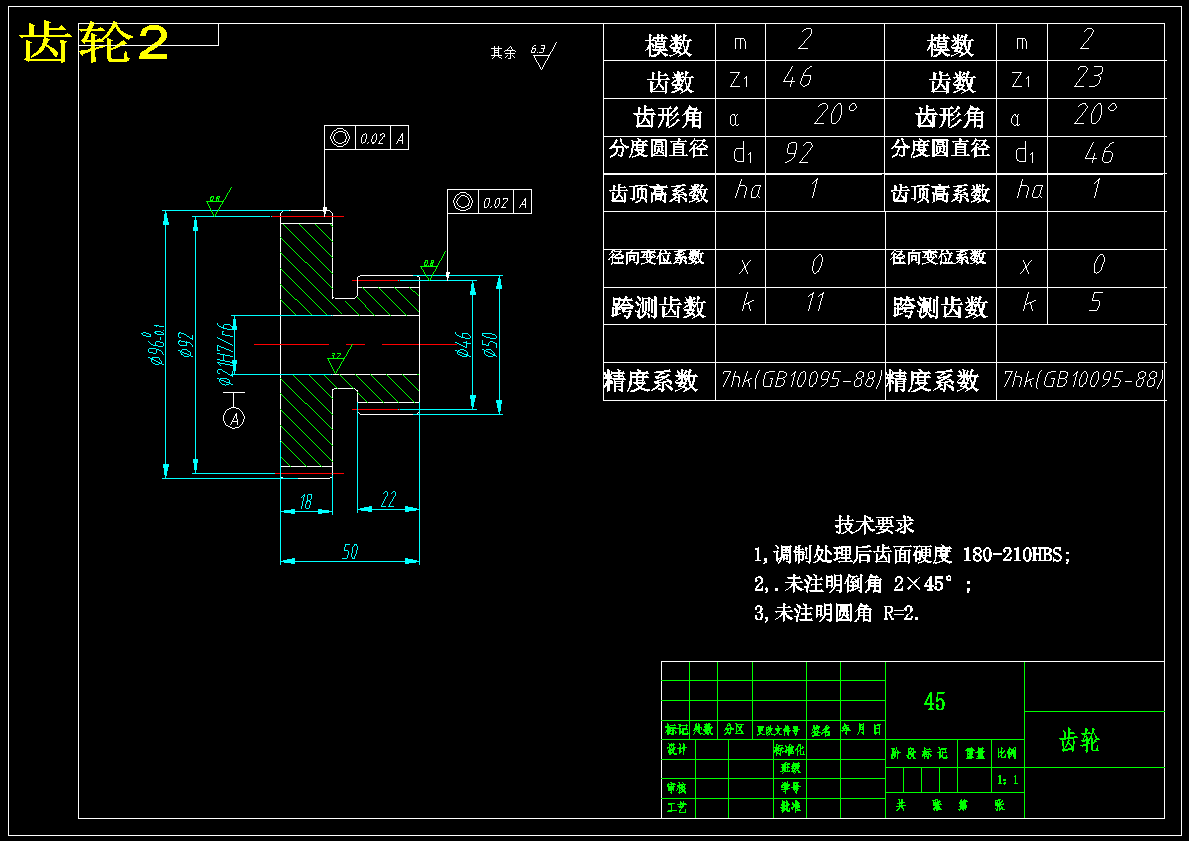

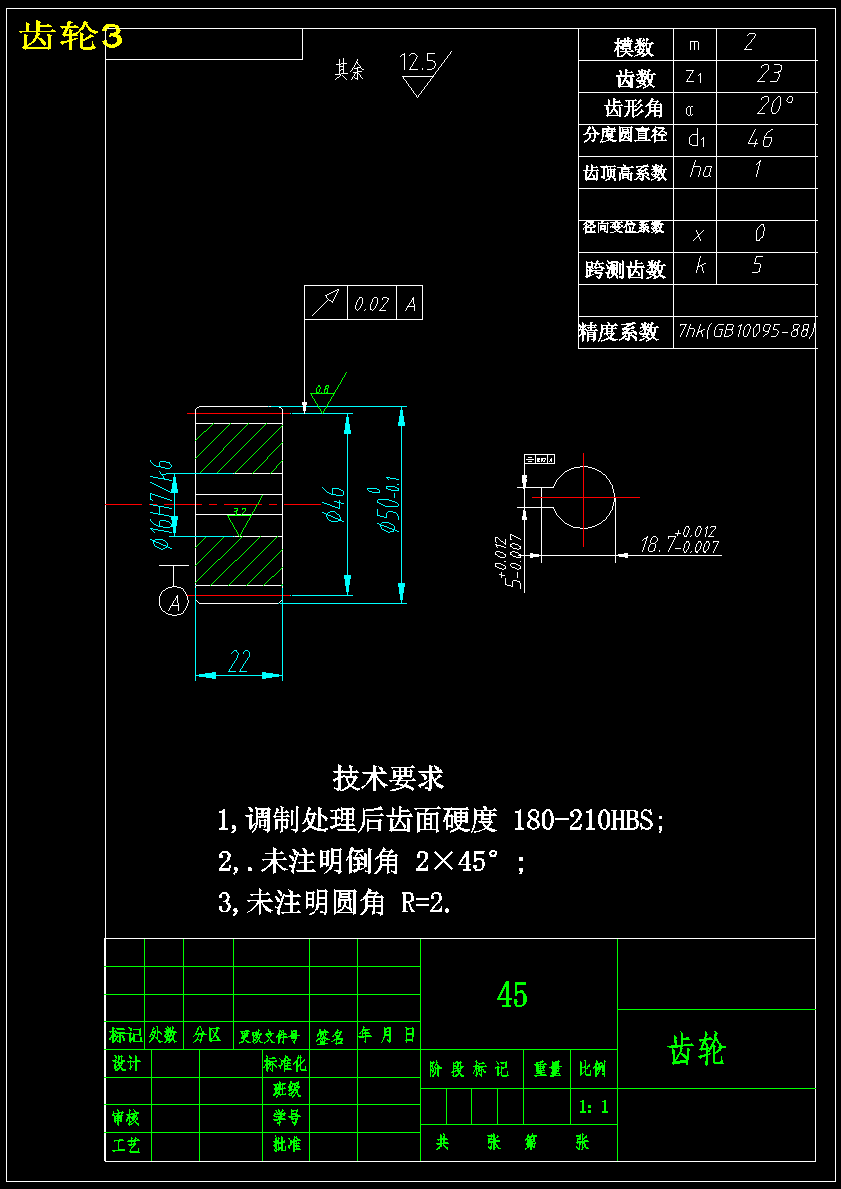

| 12 | 齿轮2.dwg | 296.91K |
| 13 | 齿轮3.dwg | 292.75K |
| 14 | 外文翻译（译文）.doc | 110.50K |
| 15 |  毕设英文翻译.pdf | 420.22K |
| 16 | 英文原文.doc | 245.00K |
| 17 | 英文原文.pdf | 204.16K |
