链轮的冲压工艺及模具设计【圆筒件阶梯拉深】【含7张CAD图纸】图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小1.28M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。

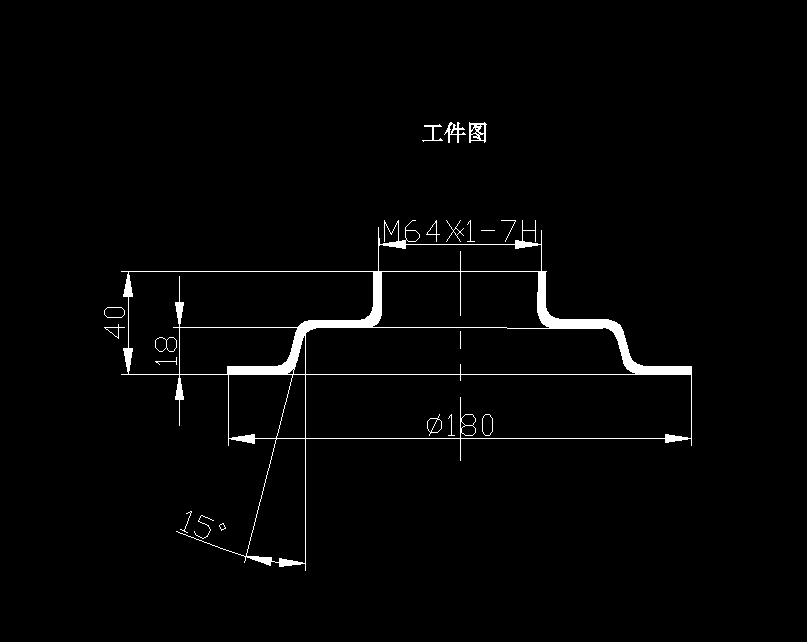

链轮的冲压工艺及模具设计【圆筒件阶梯拉深】【含7张CAD图纸】
图纸描述
链轮的冲压工艺及模具设计【圆筒件阶梯拉深】【含7张CAD图纸】图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小1.28M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要255金币
立即下载 收藏
图纸信息
作者
打螺丝的
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

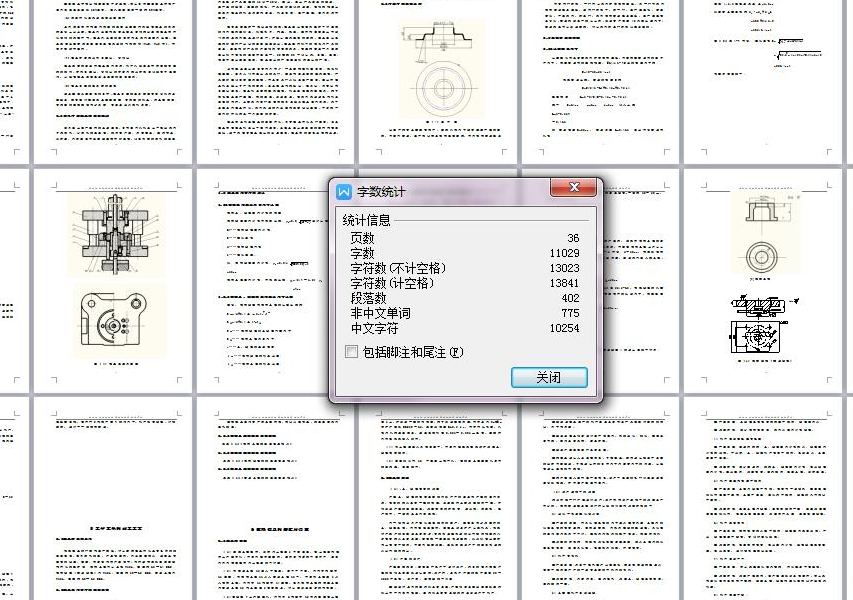

| 1 |  6说明书2.doc | 587.80K |
| 2 | 7工艺卡表格.doc | 73.50K |

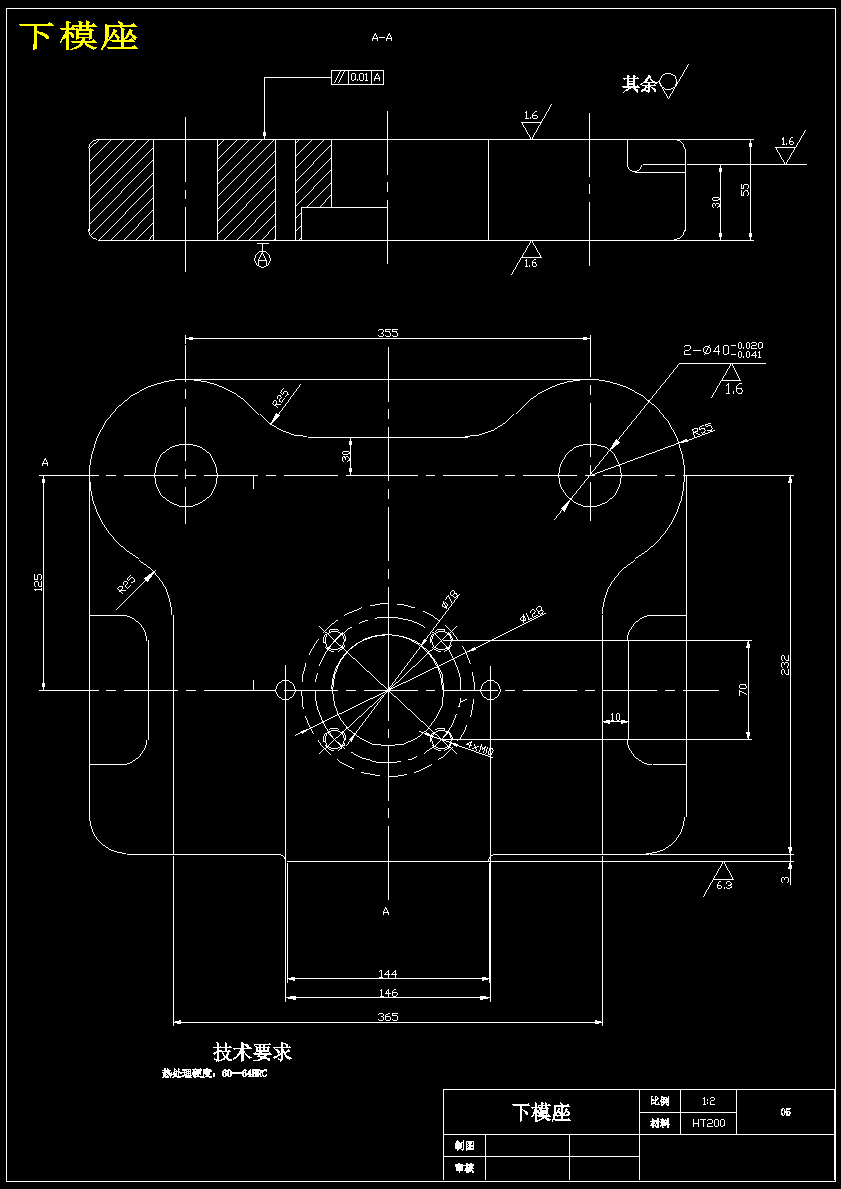

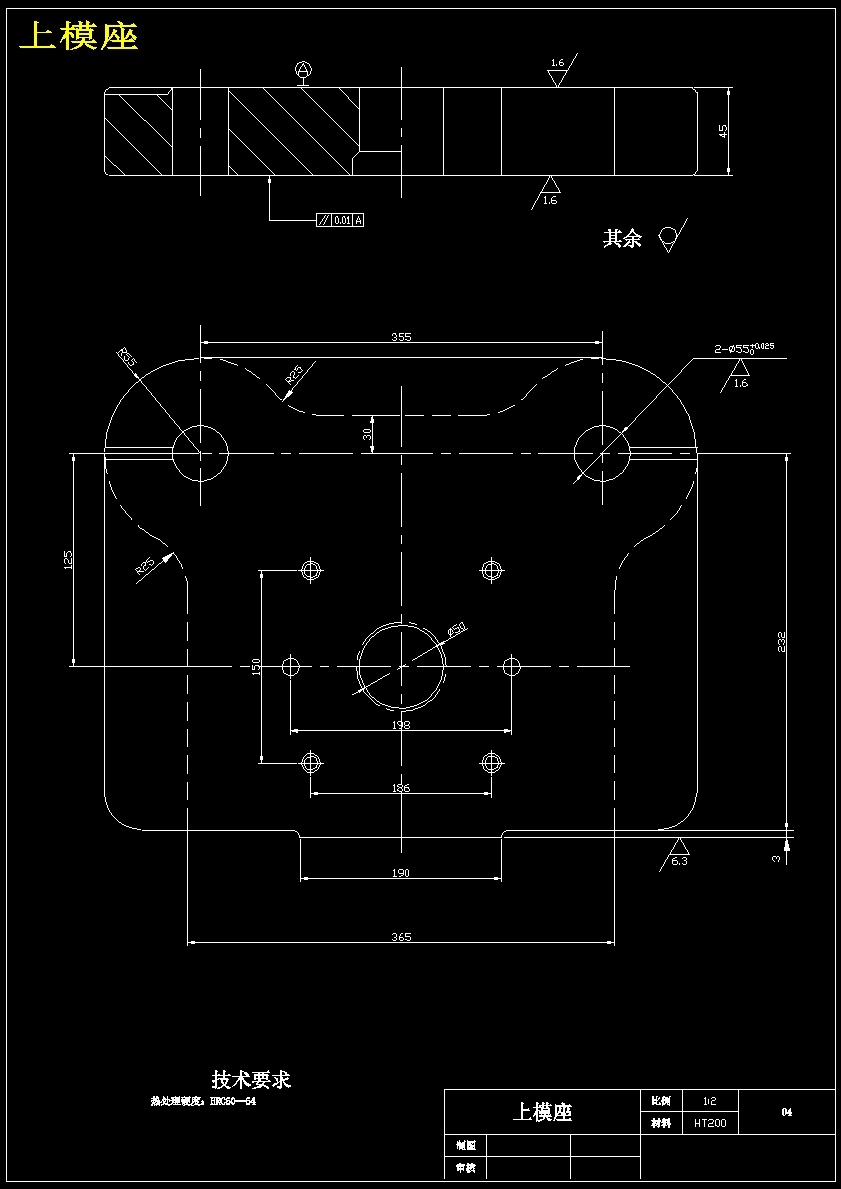

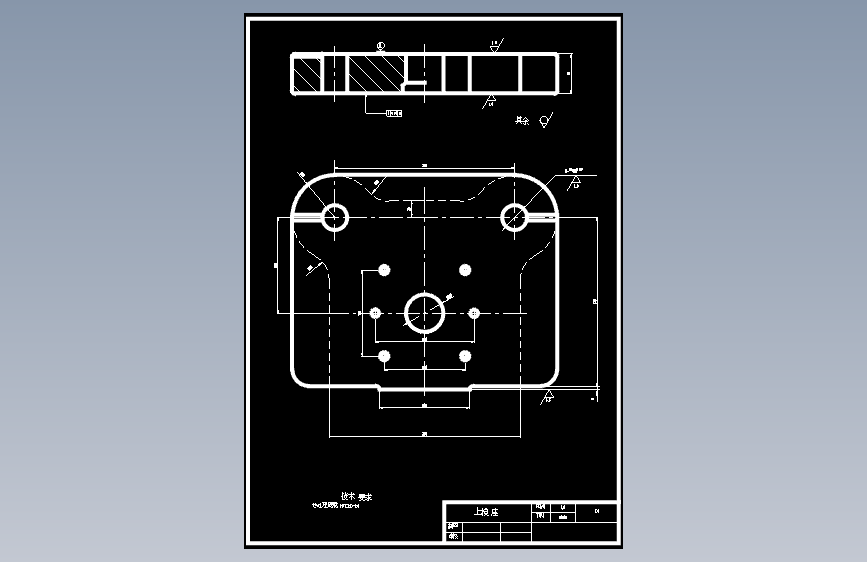

| 3 |  上模座.dwg | 302.60K |

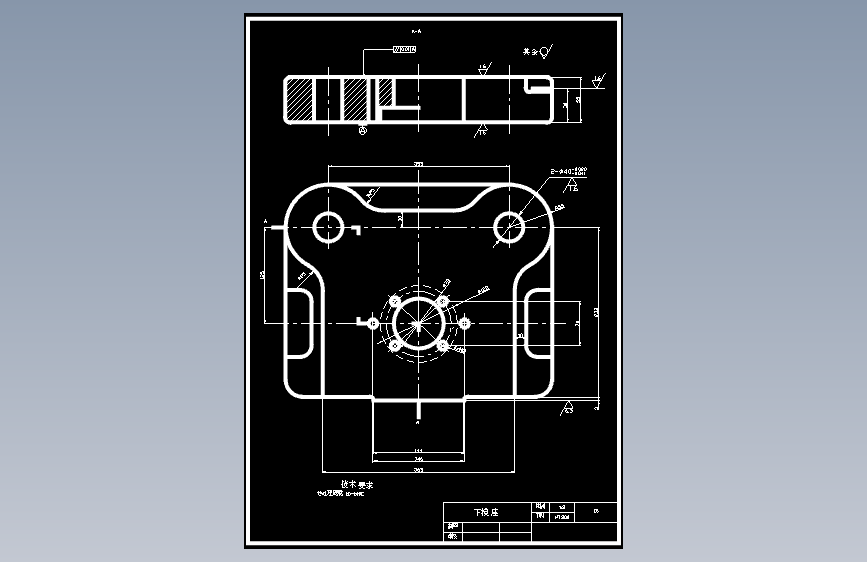

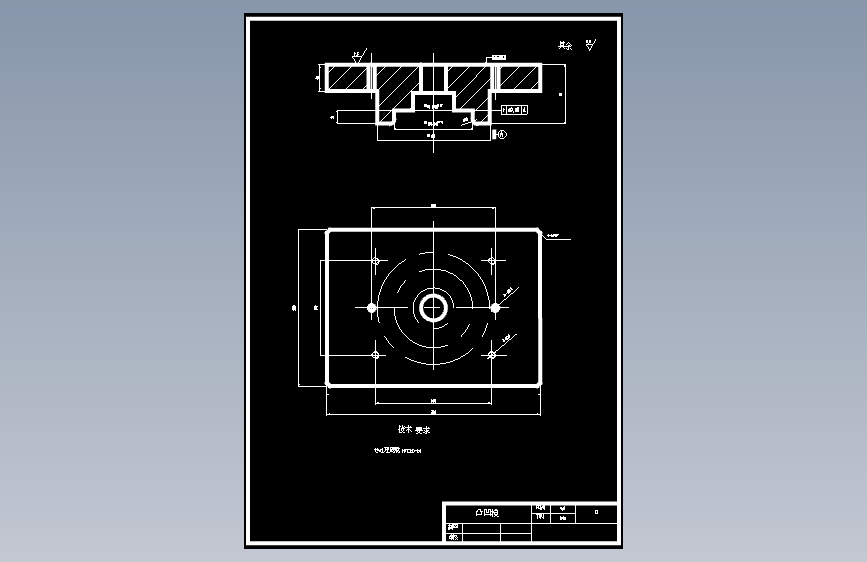

| 4 | 下模座.dwg | 294.63K |
| 5 | 中期检查表学生用）.doc | 24.00K |
| 6 | 任务书.doc | 26.00K |

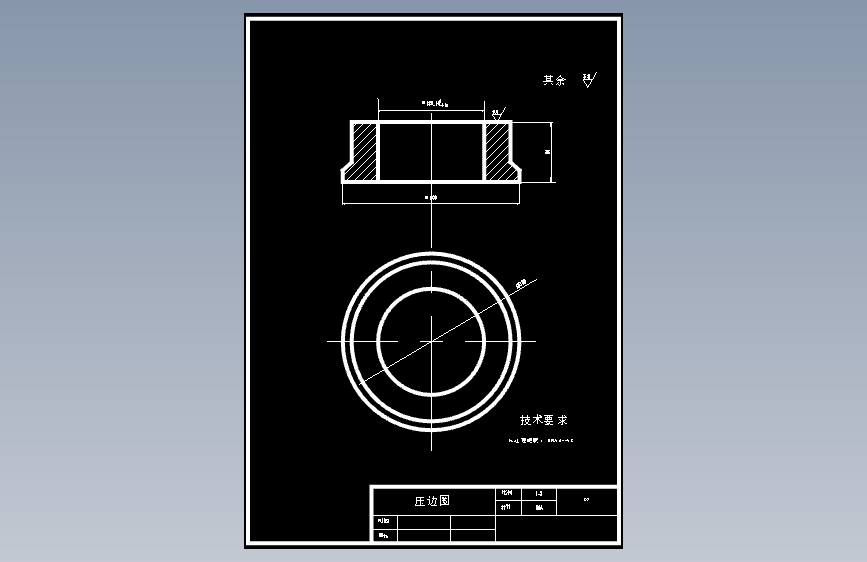

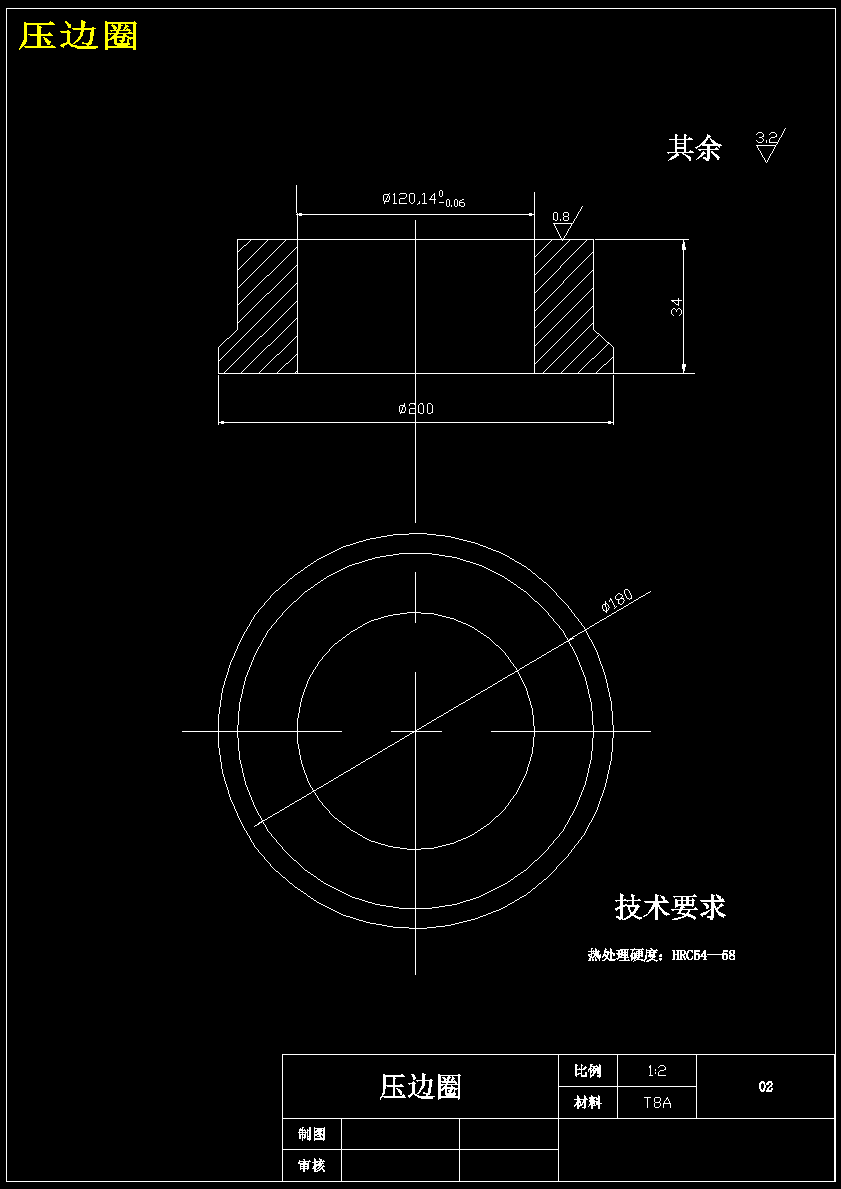

| 7 | 压边圈.dwg | 284.00K |
| 8 | 封皮.doc | 218.00K |
| 9 | 封面.doc | 12.50K |

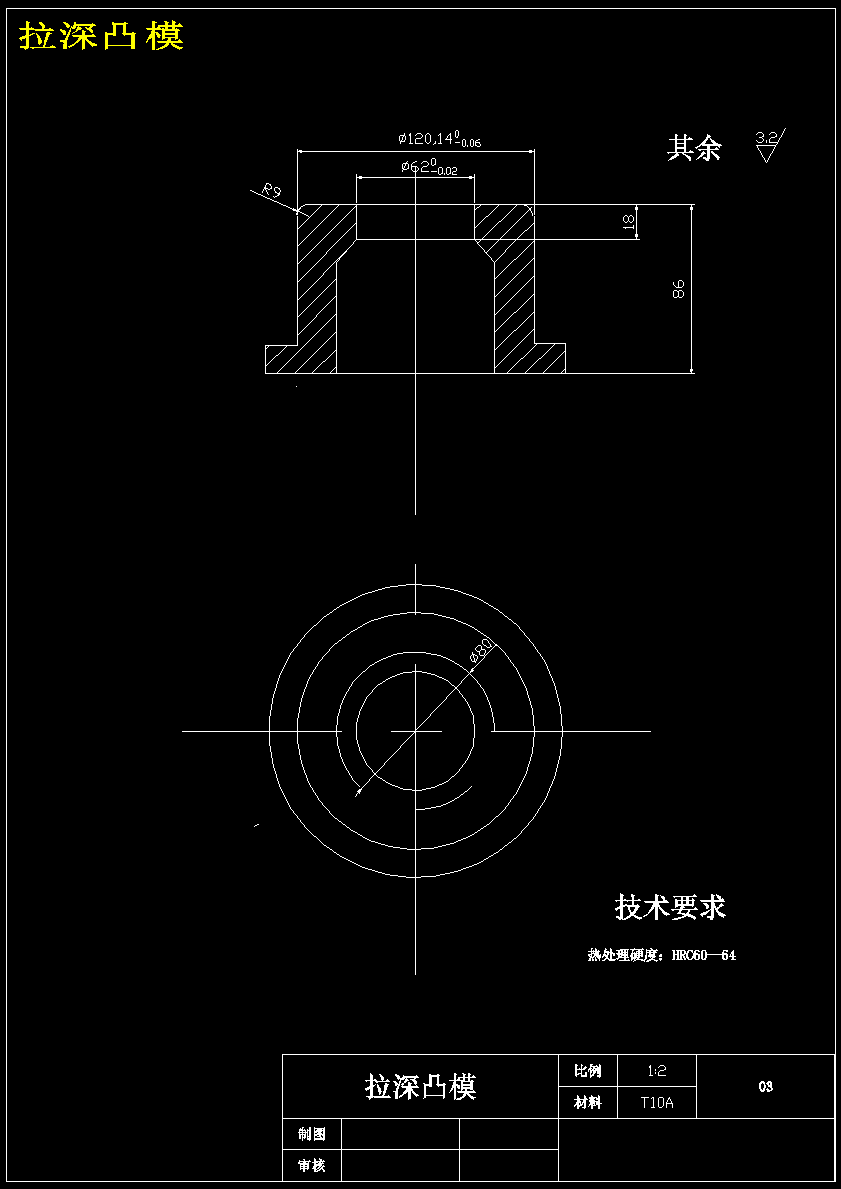

| 10 | 拉深凸模.dwg | 283.97K |
| 11 | 摘要.doc | 27.00K |

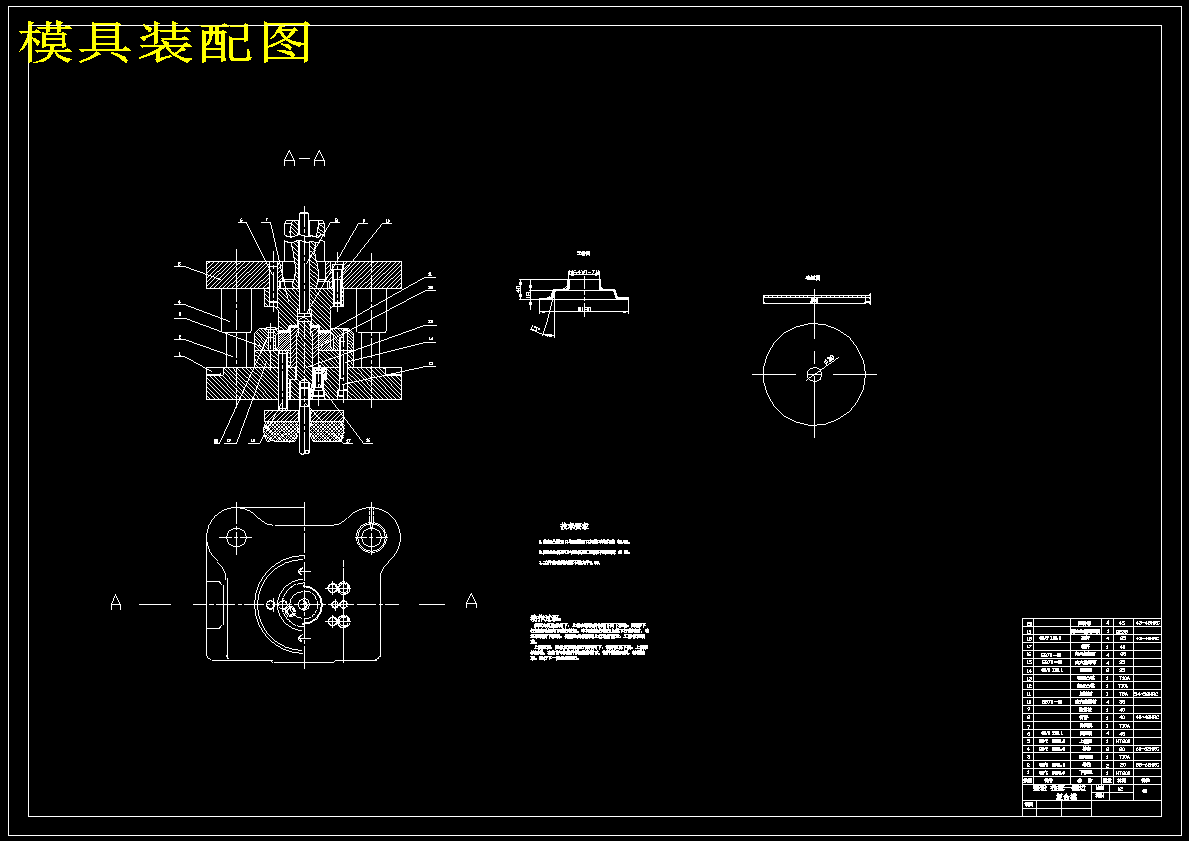

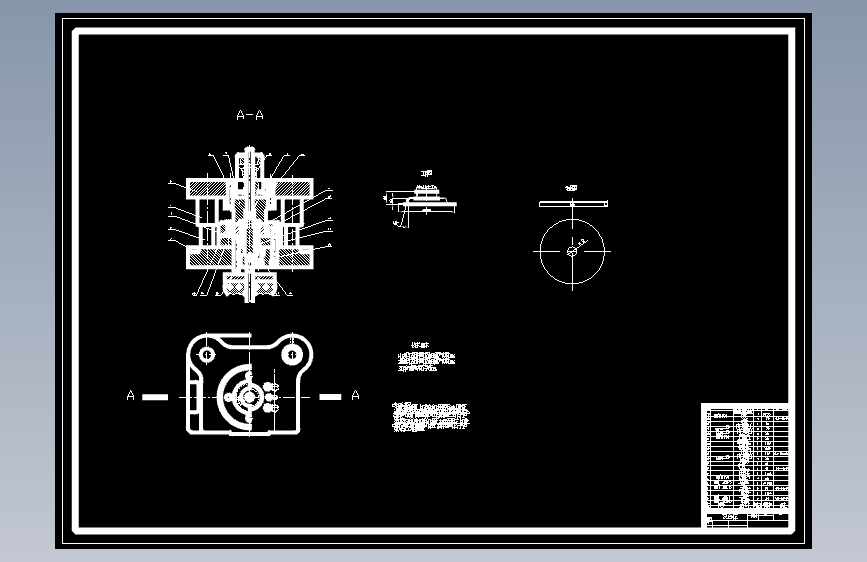

| 12 | 模具装配图.dwg | 337.27K |

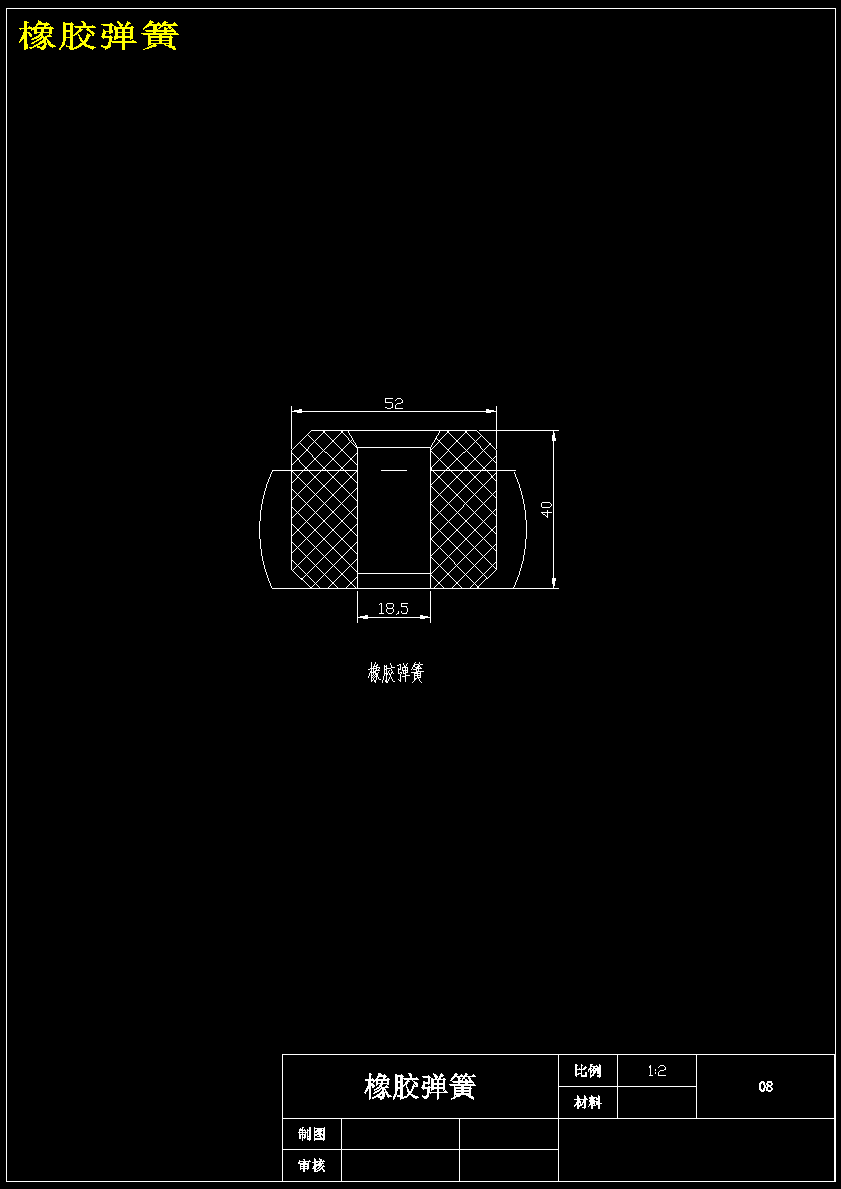

| 13 | 橡胶弹簧.dwg | 283.50K |
| 14 | 目录.doc | 66.50K |
| 15 | 组合凹模.dwg | 288.57K |
| 16 | 评语中.doc | 20.50K |
