空气锤C41—75的传动机构设计【7张CAD图纸】
图纸描述
空气锤C41—75的传动机构设计【7张CAD图纸】图纸下载，该图纸类型属于零部件模型、传动部件图纸，图纸大小1.64M，共计8个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要255金币
立即下载 收藏
图纸信息
作者
赵铁匠
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

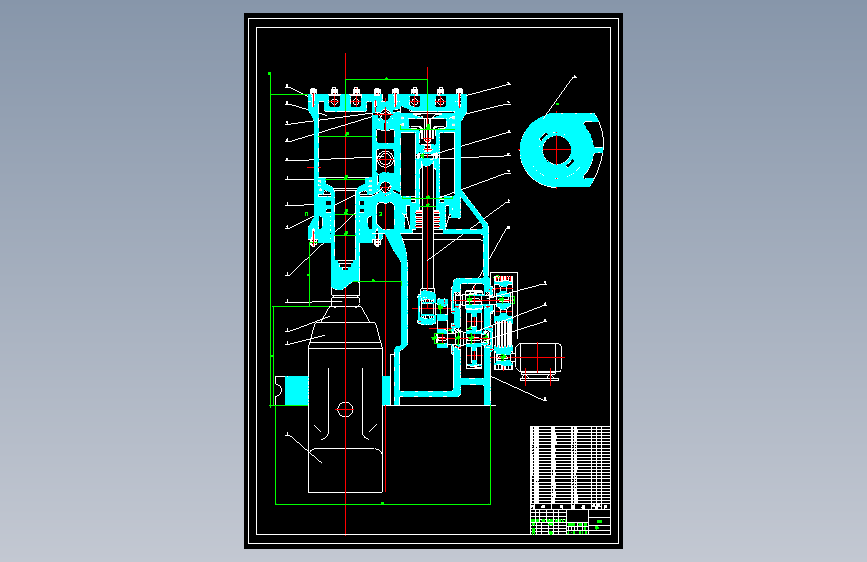

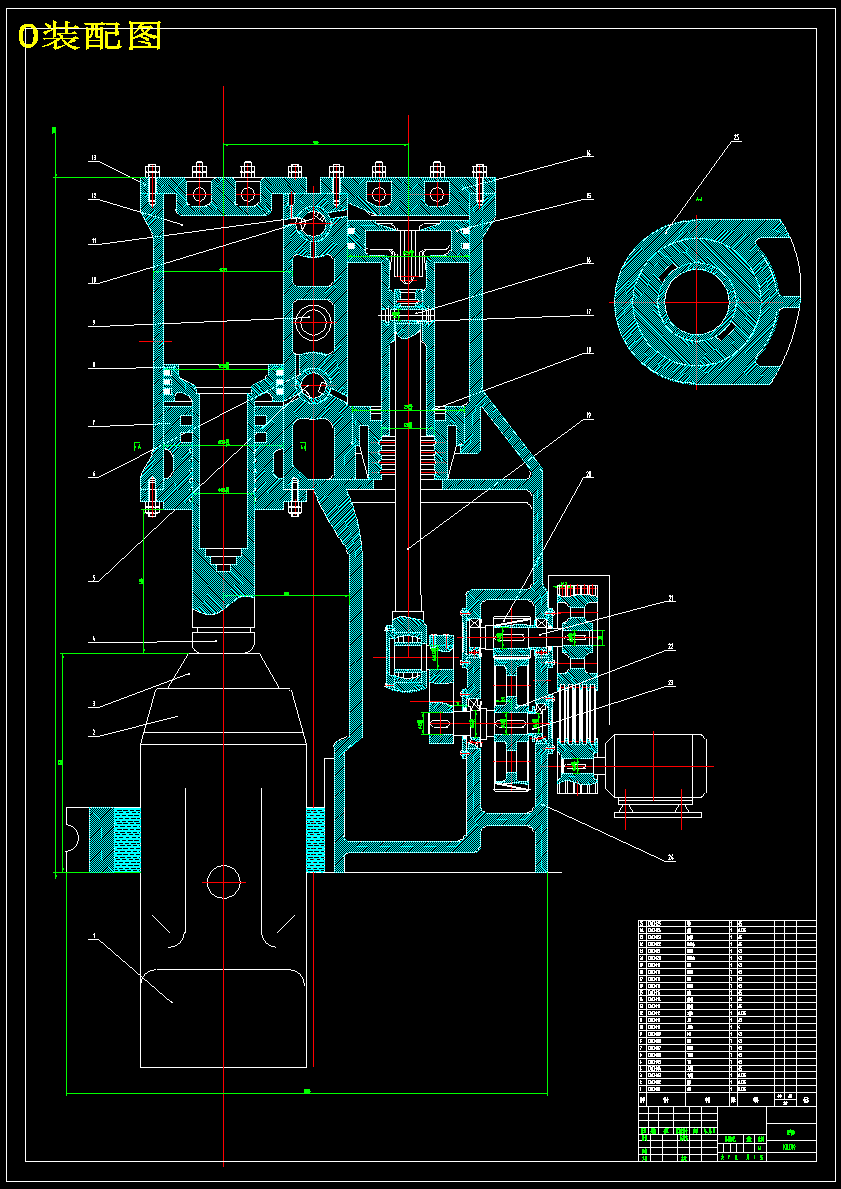

| 1 |  0装配图.dwg | 579.19K |

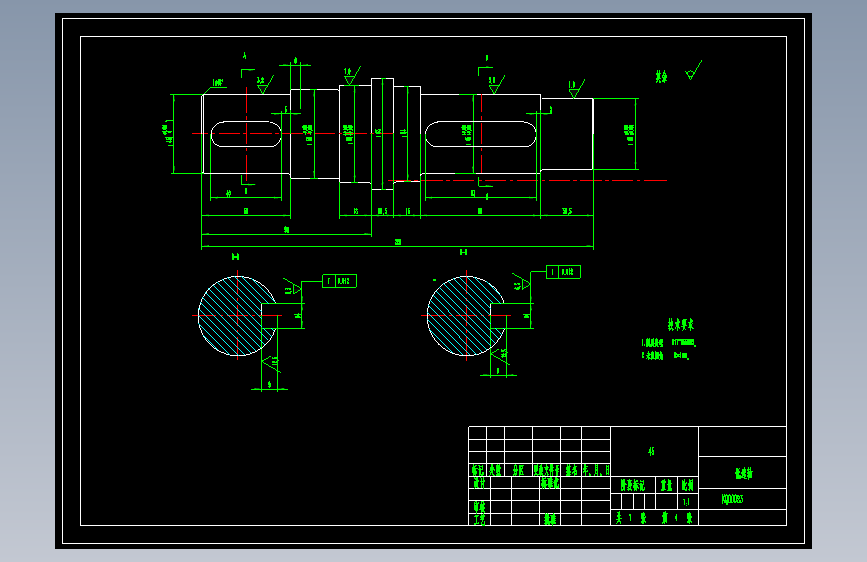

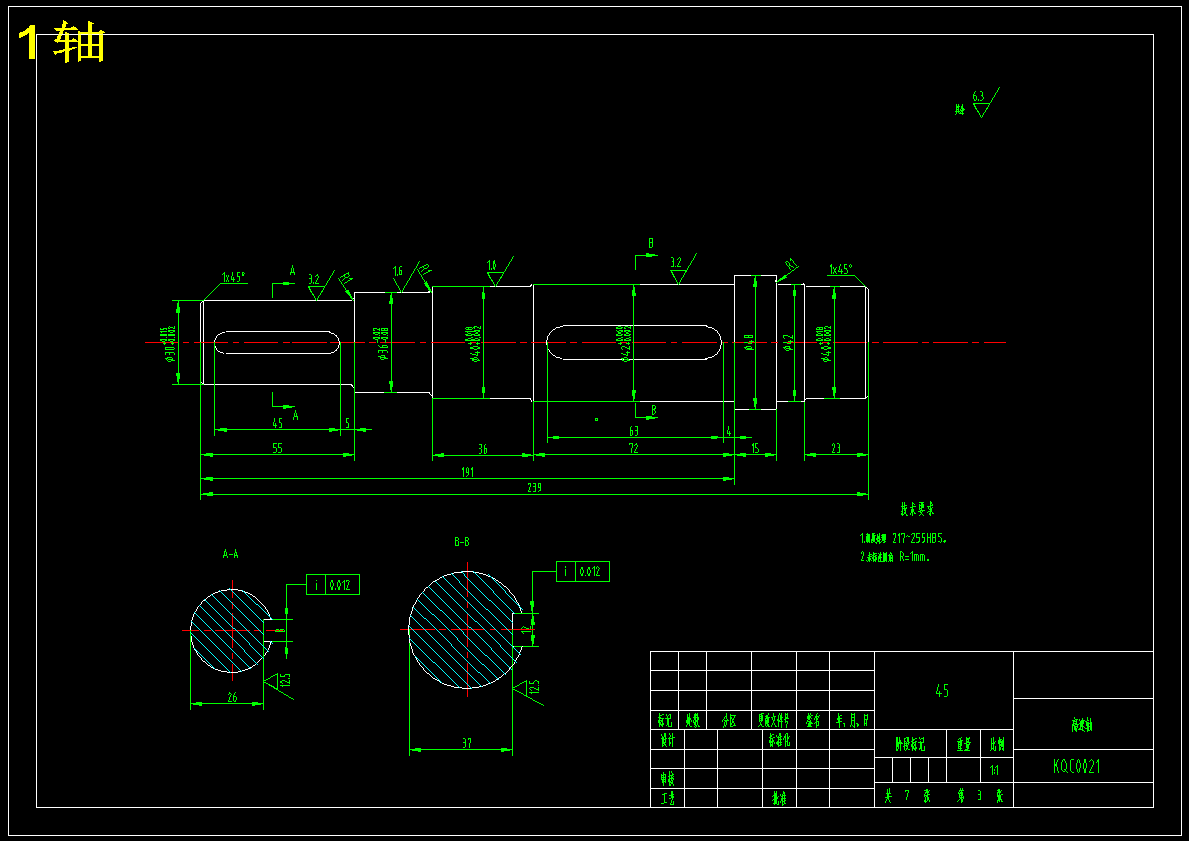

| 2 | 1轴.dwg | 310.70K |

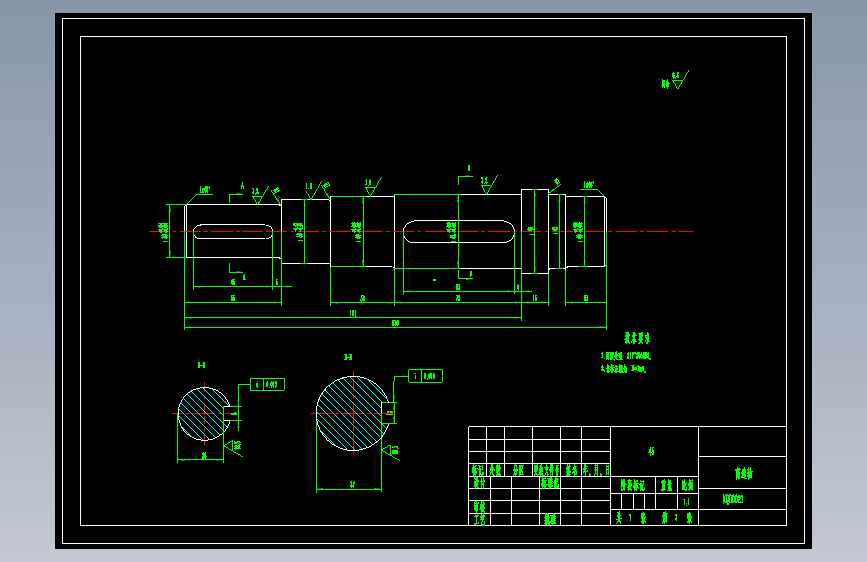

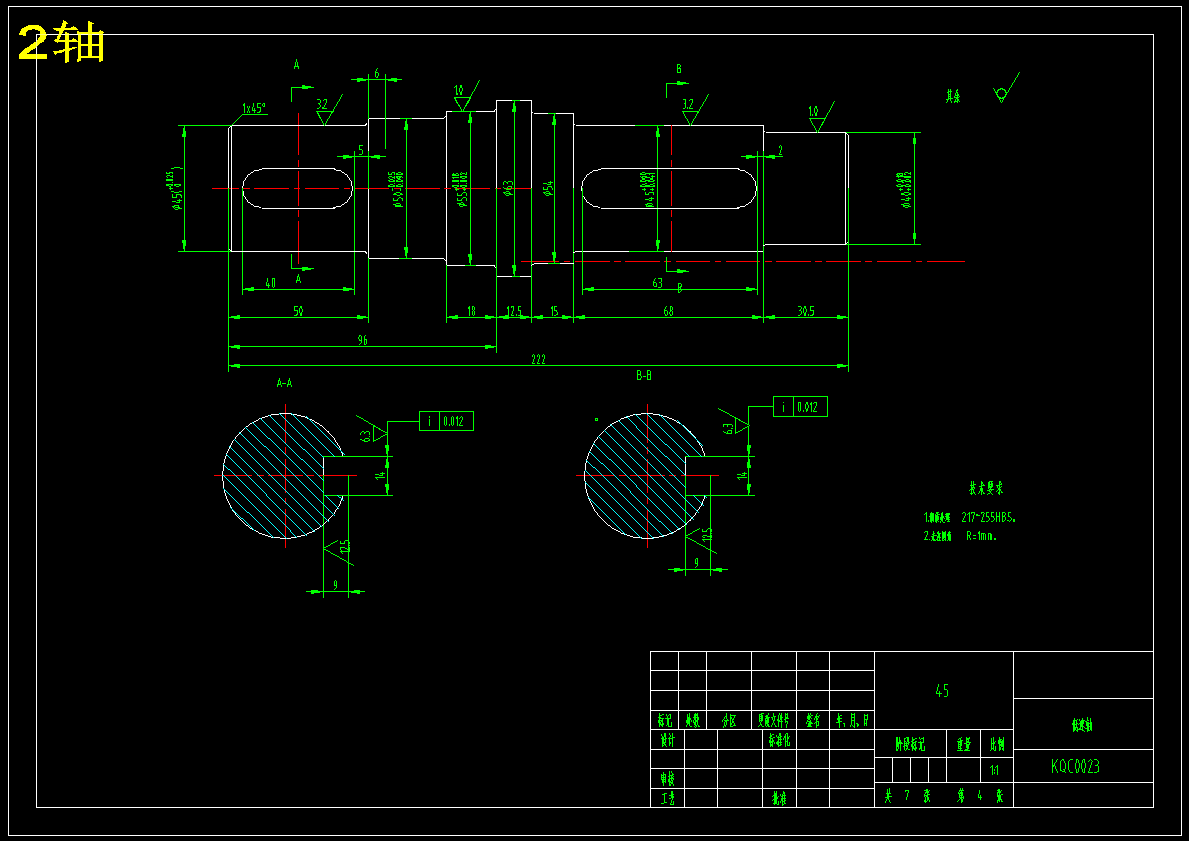

| 3 | 2轴.dwg | 321.55K |

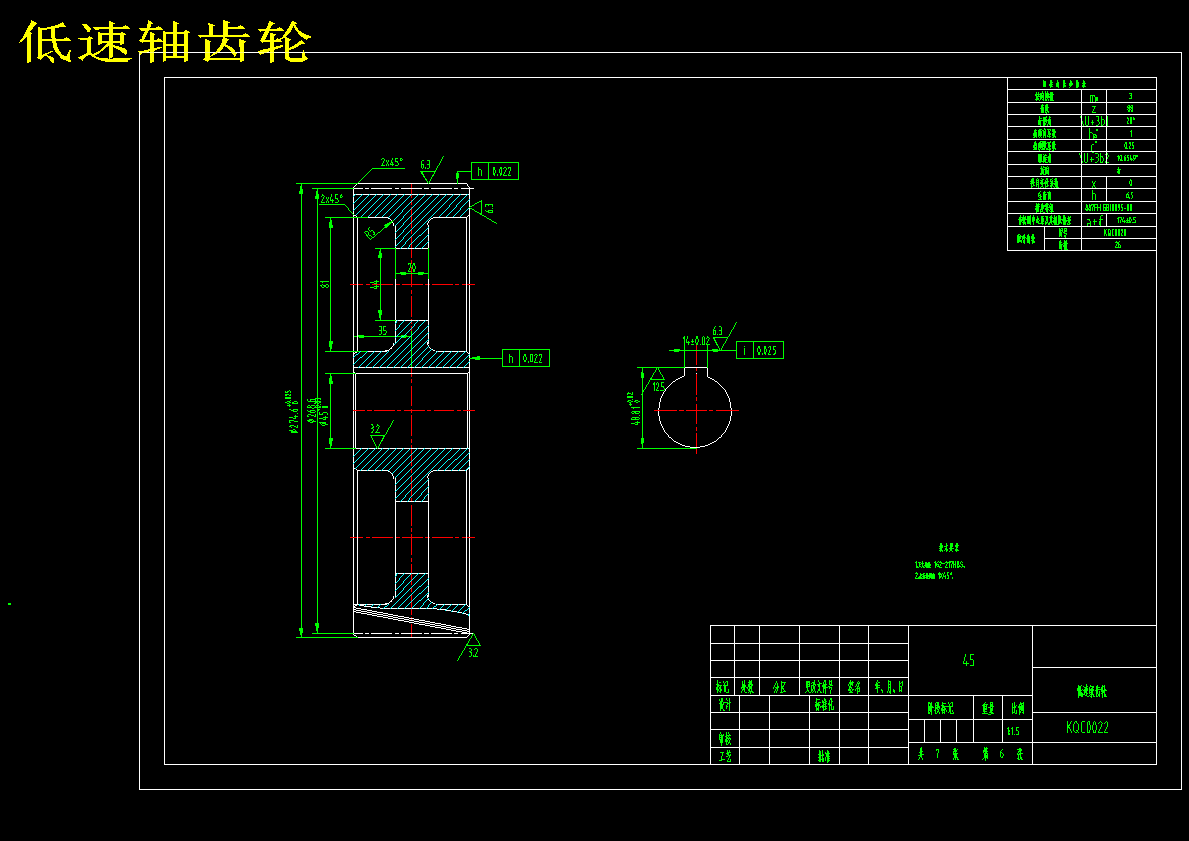

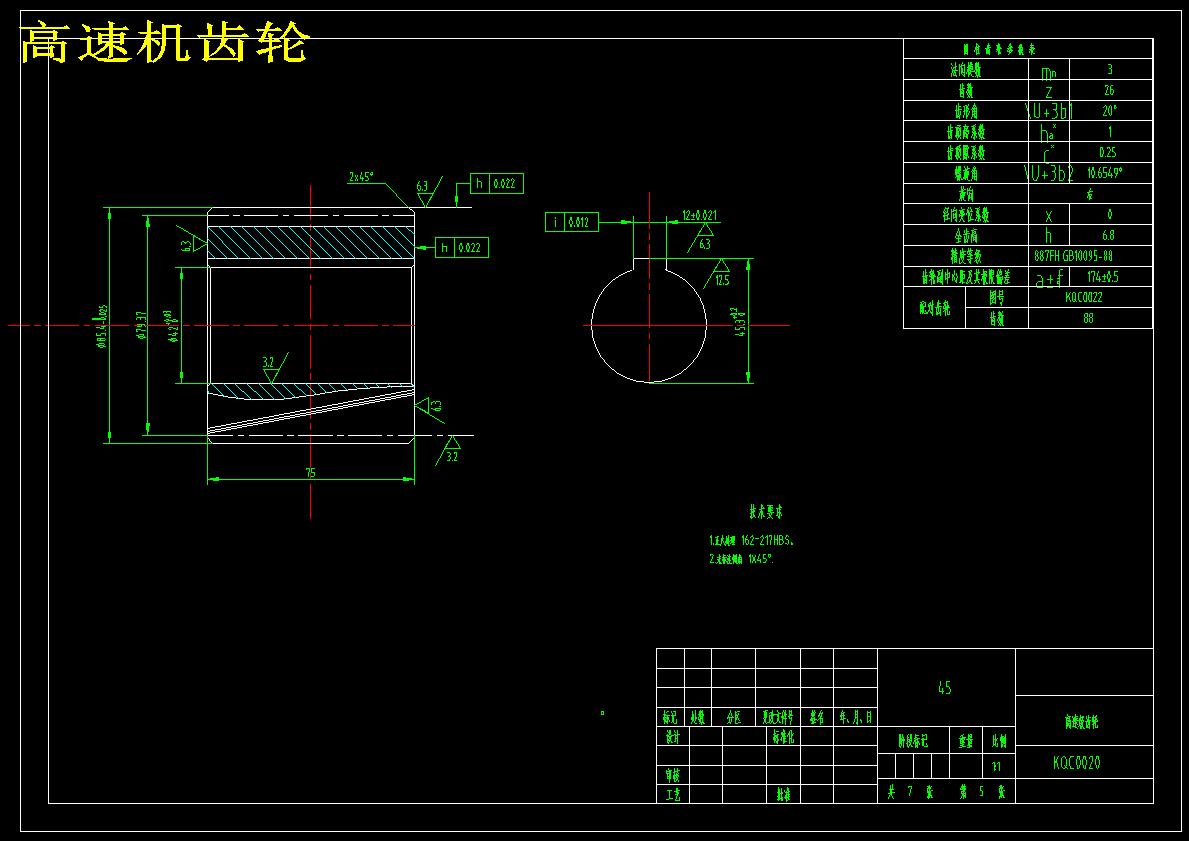

| 4 | 低速轴齿轮.dwg | 309.29K |

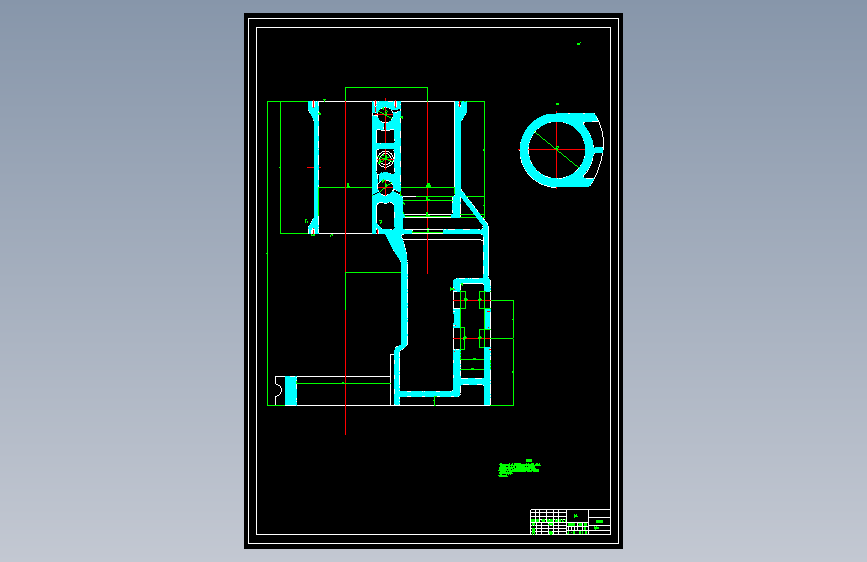

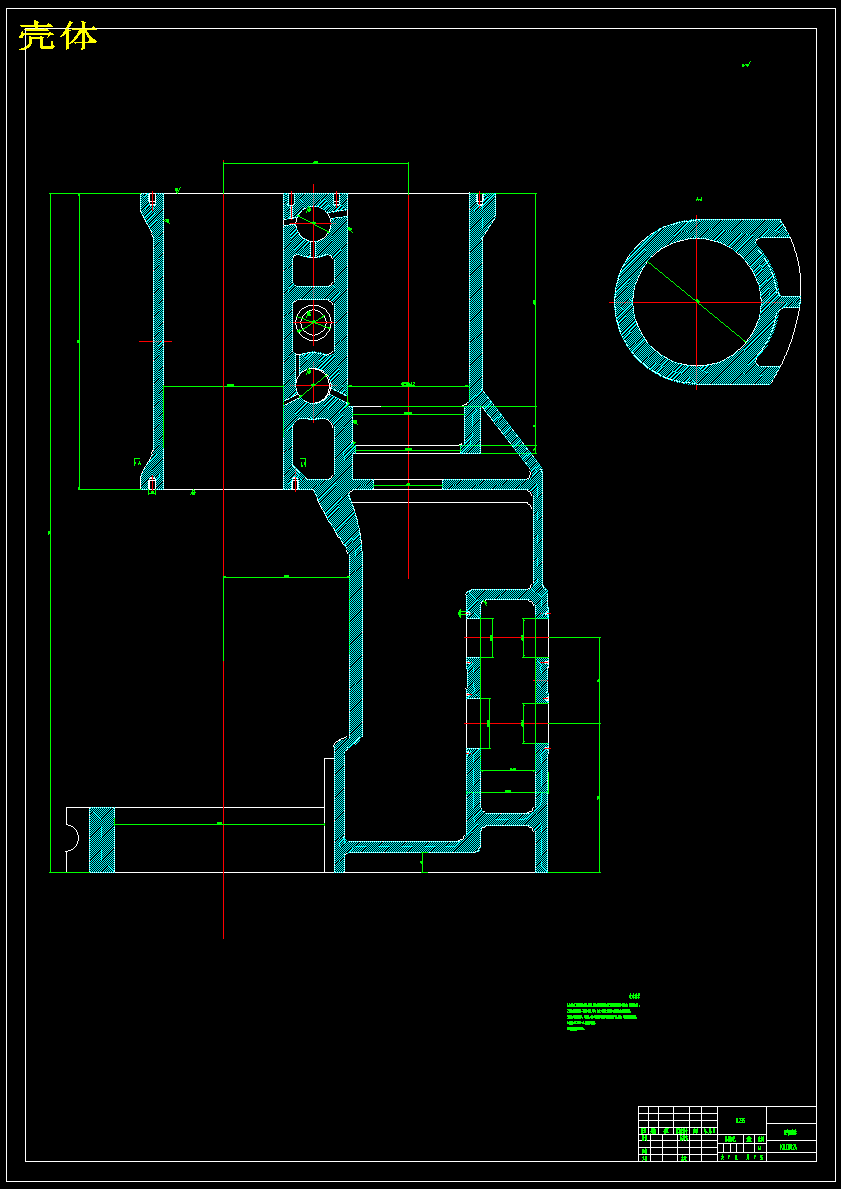

| 5 | 壳体.dwg | 348.27K |

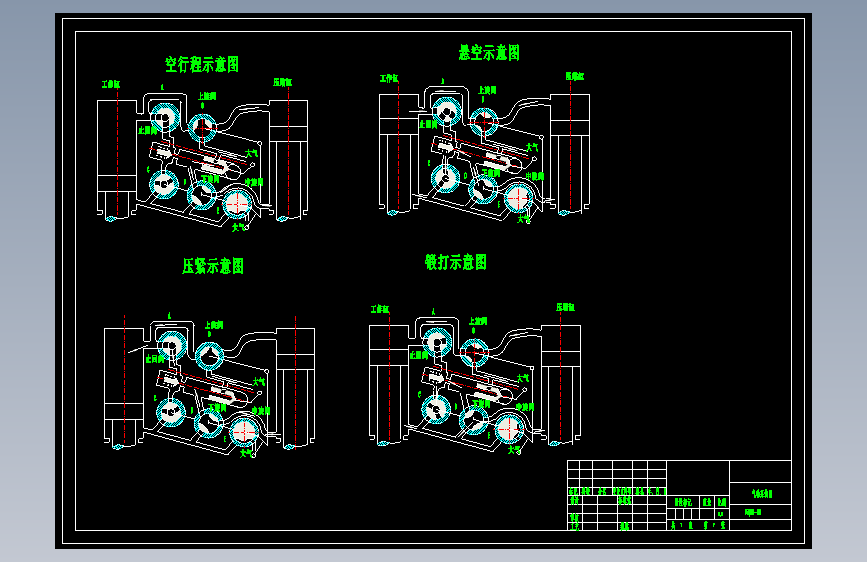

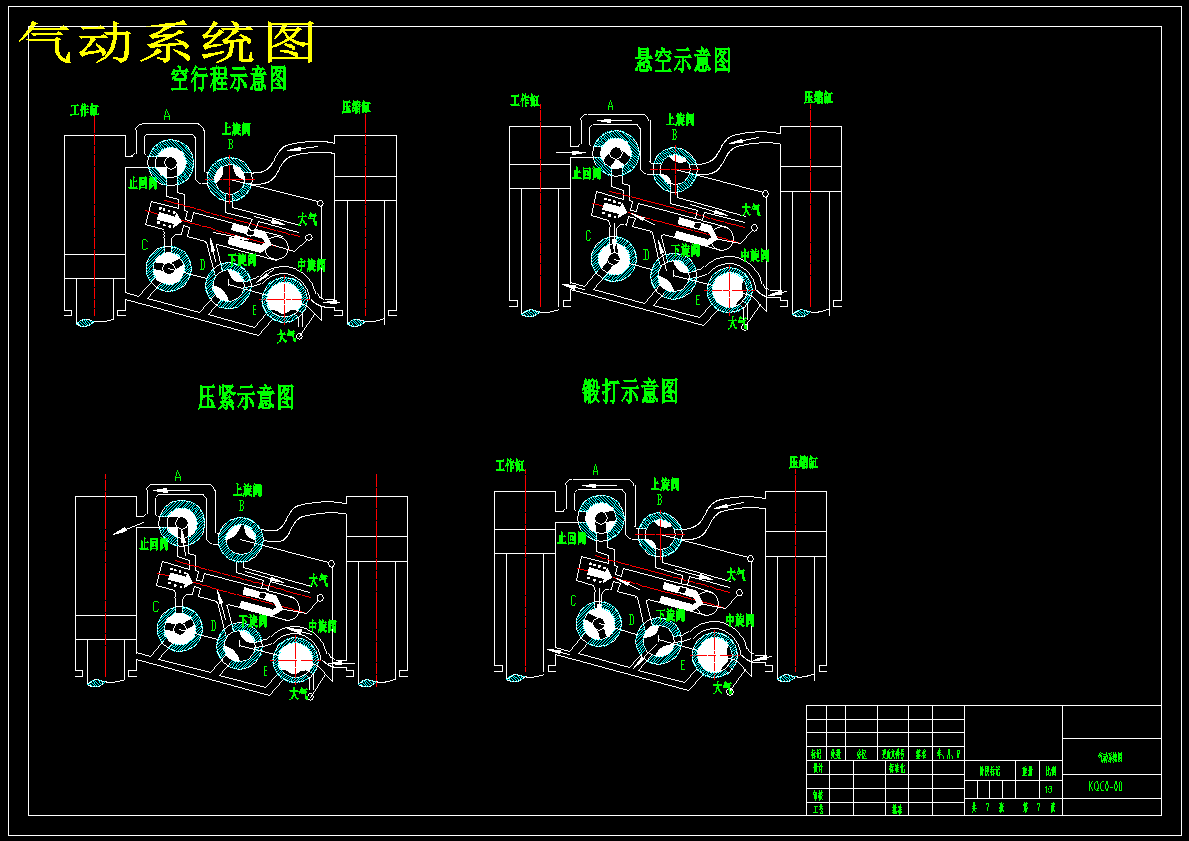

| 6 | 气动系统图.dwg | 364.81K |
| 7 |  说明书.doc | 2.37M |
| 8 | 高速机齿轮.dwg | 305.06K |
