斜三通注塑模具设计（二维三维说明书13000）
图纸描述

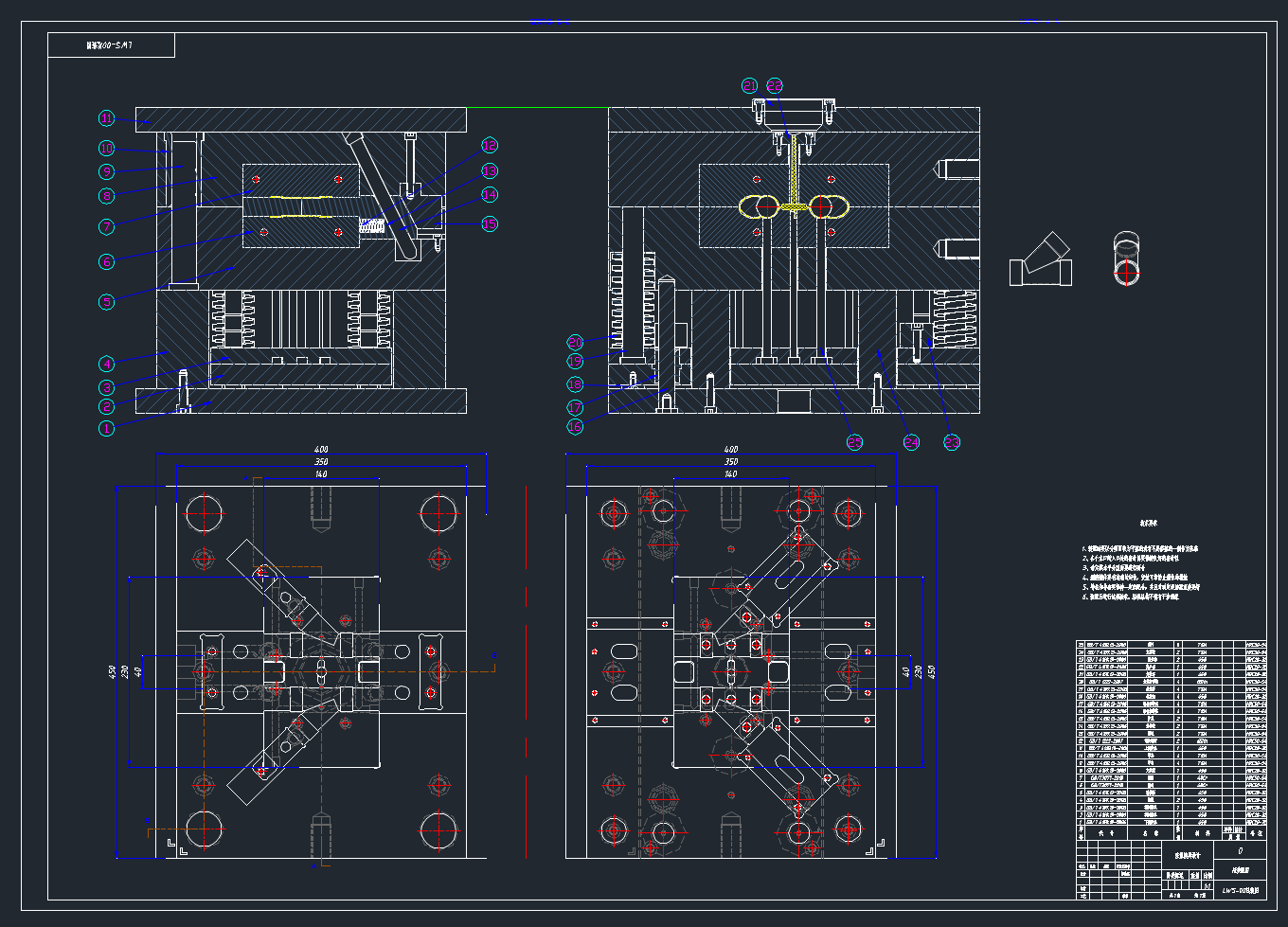

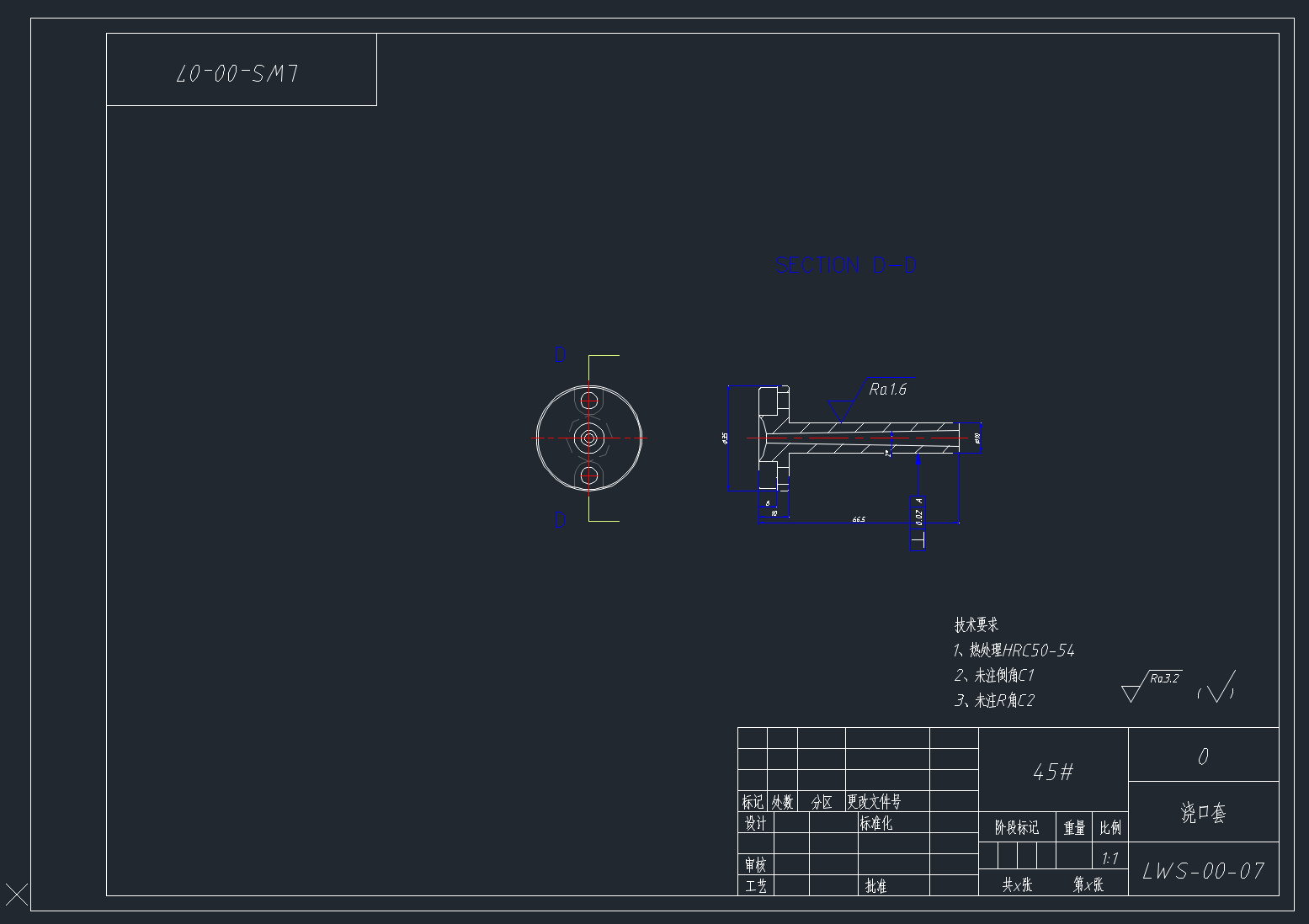

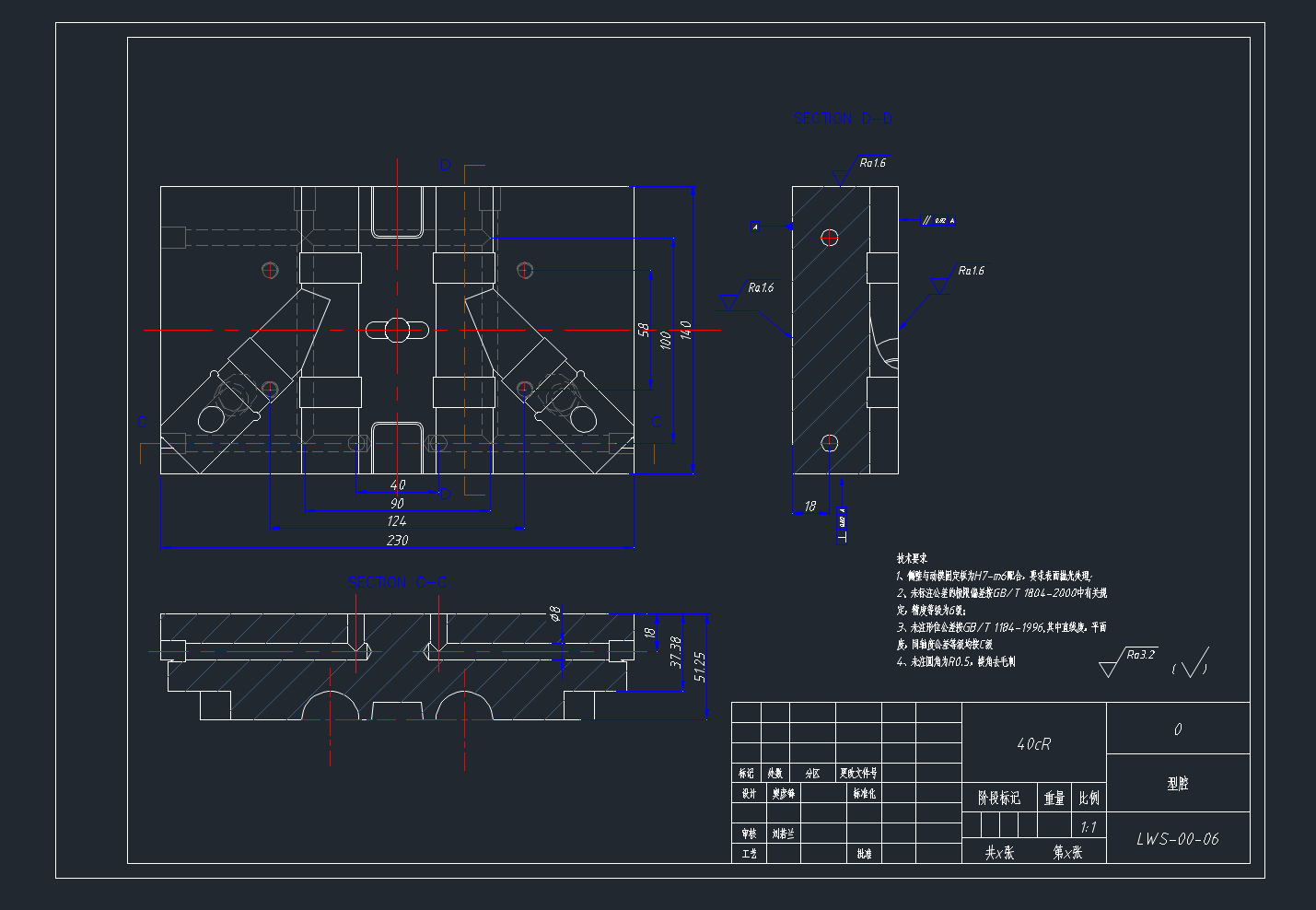

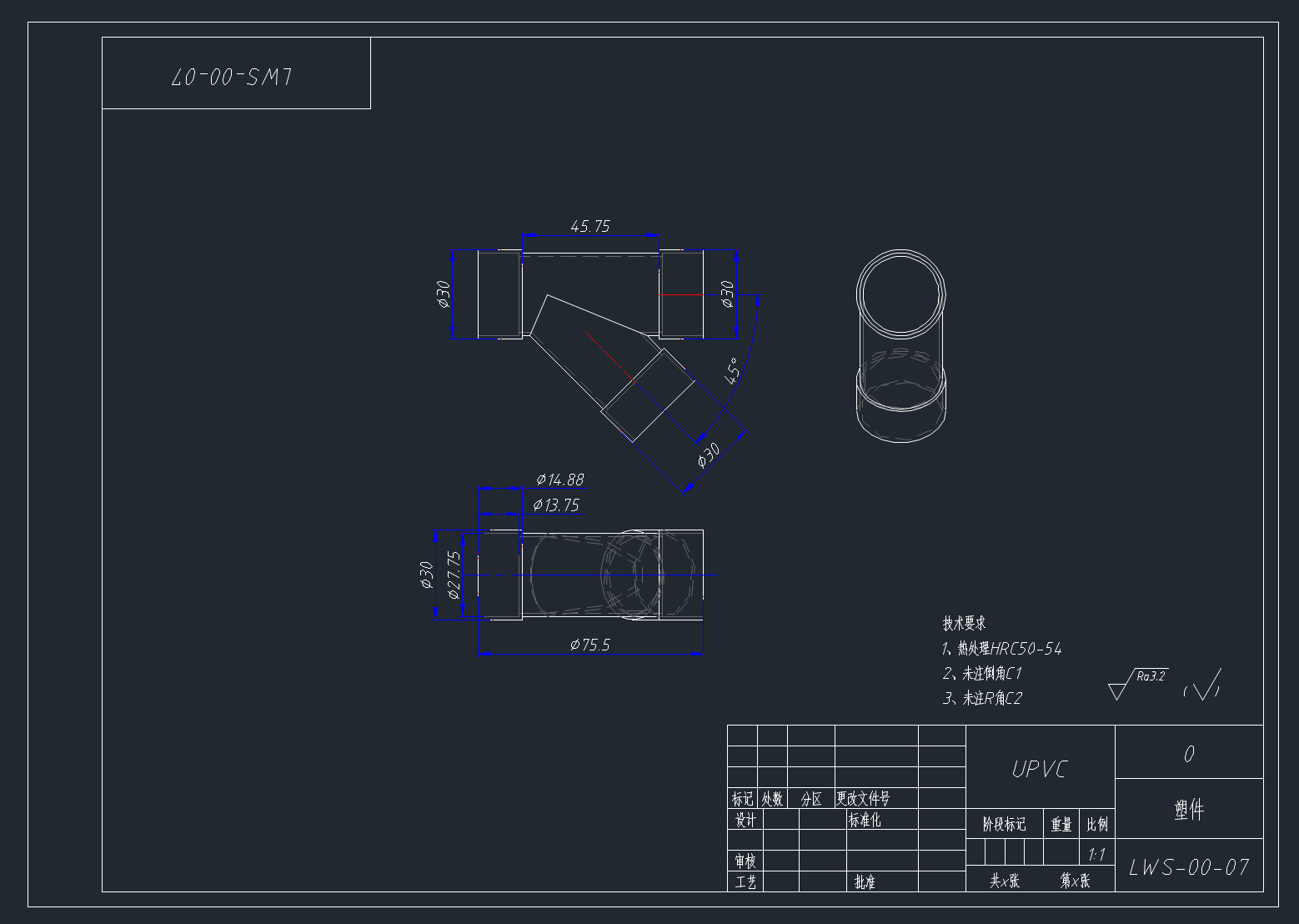

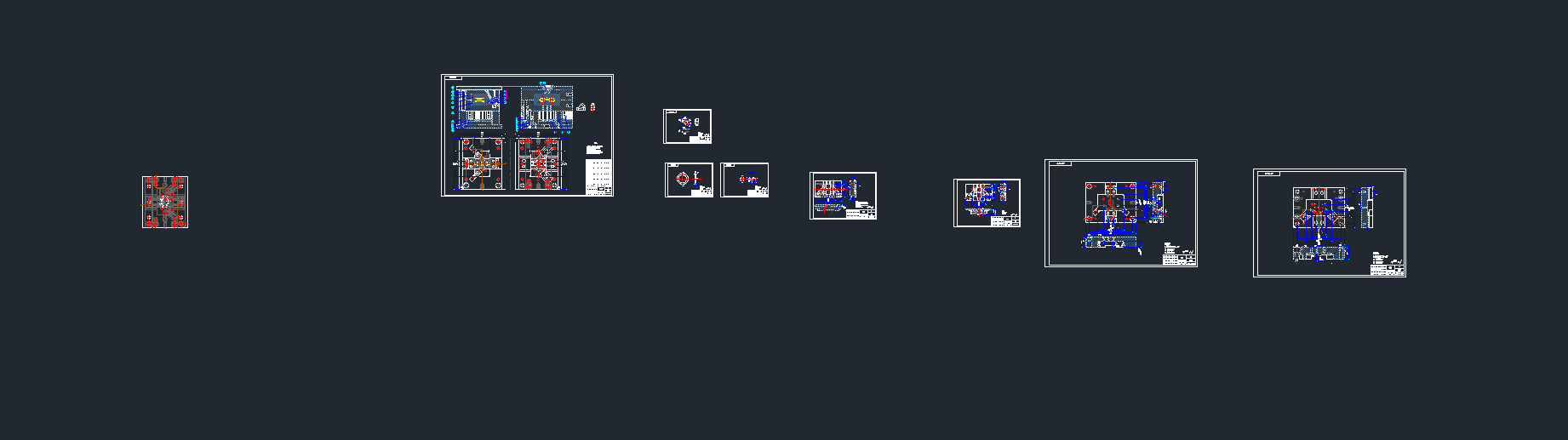

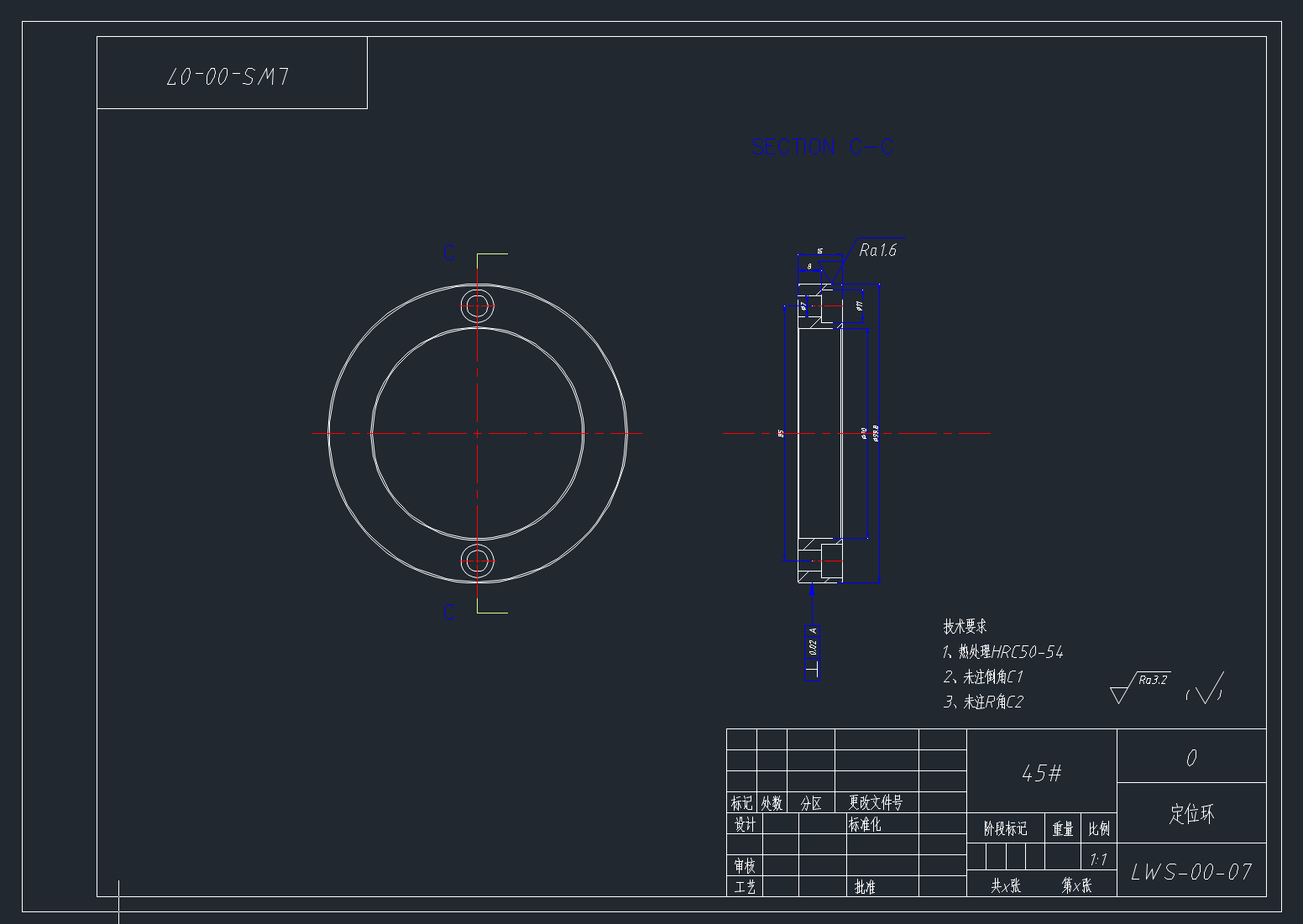

本次课题的研究对象是斜三通注射模具设计。在独立操作的环境下，打造一款能够将UPVC材料转换成斜三通部件的注射模具。深入剖析塑件的结构特点，确认注射成型工艺的适用性，考虑到生产成本和经济效益，选择了一模双腔的模具结构。同时，综合塑件的应用场景和外观品质要求，决定将分型面和浇口置于产品的非显眼部位，本次设计将分型面置于产品底部，并采用侧浇口设计。接着，进一步规划推出机构、冷却回路和浇筑系统等关键部分。利用CAD、UG等专业软件进行辅助设计，完成注射模具的尺寸计算、三维模型构建和二维图形分析，并通过文档或图像形式展示设计成果。在巩固已有注射模具知识的基础上，进行了创新设计，最终完成了整体的装配设计工
下载需要255金币
立即下载 收藏
图纸信息
作者
努力学习
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  图纸合集.dwg | 1.84M |
| 2 |  斜三通.prt | 13.58M |
| 3 |  说明书.docx | 2.07M |
