复杂形状五金件冲压模具多工序复合模具设计说明书+中期报告开题报告摸具二维图
图纸描述
本论文针对飞机轴承端盖零件的冲压成形需求，结合航空制造领域对中小批量精密零件的生产特点，开展了系统的工艺分析与模具设计研究。零件为带凸缘的筒形结构，采用 10 钢材料，具有良好的塑性和可加工性。通过对比单工序模、级进模与复合模的技术经济性，最终选定落料拉深复合模与切边冲孔复合模的组合方案，以实现落料、拉深、切边、冲孔多工序的集成化生产，平衡小批量生产中的效率与成本。 在工艺规划方面，采用少废料排样技术优化条料布局，通过合理设计搭边值与送料步距，在保障板料定位精度的同时提升材料利用率。结合零件结构与材料特性，详细推导了各工序的力学参数，匹配适配的压力机型号，并基于零件精度要求和模具磨损特性，确定
下载需要255金币
立即下载 收藏
图纸信息
作者
段工
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

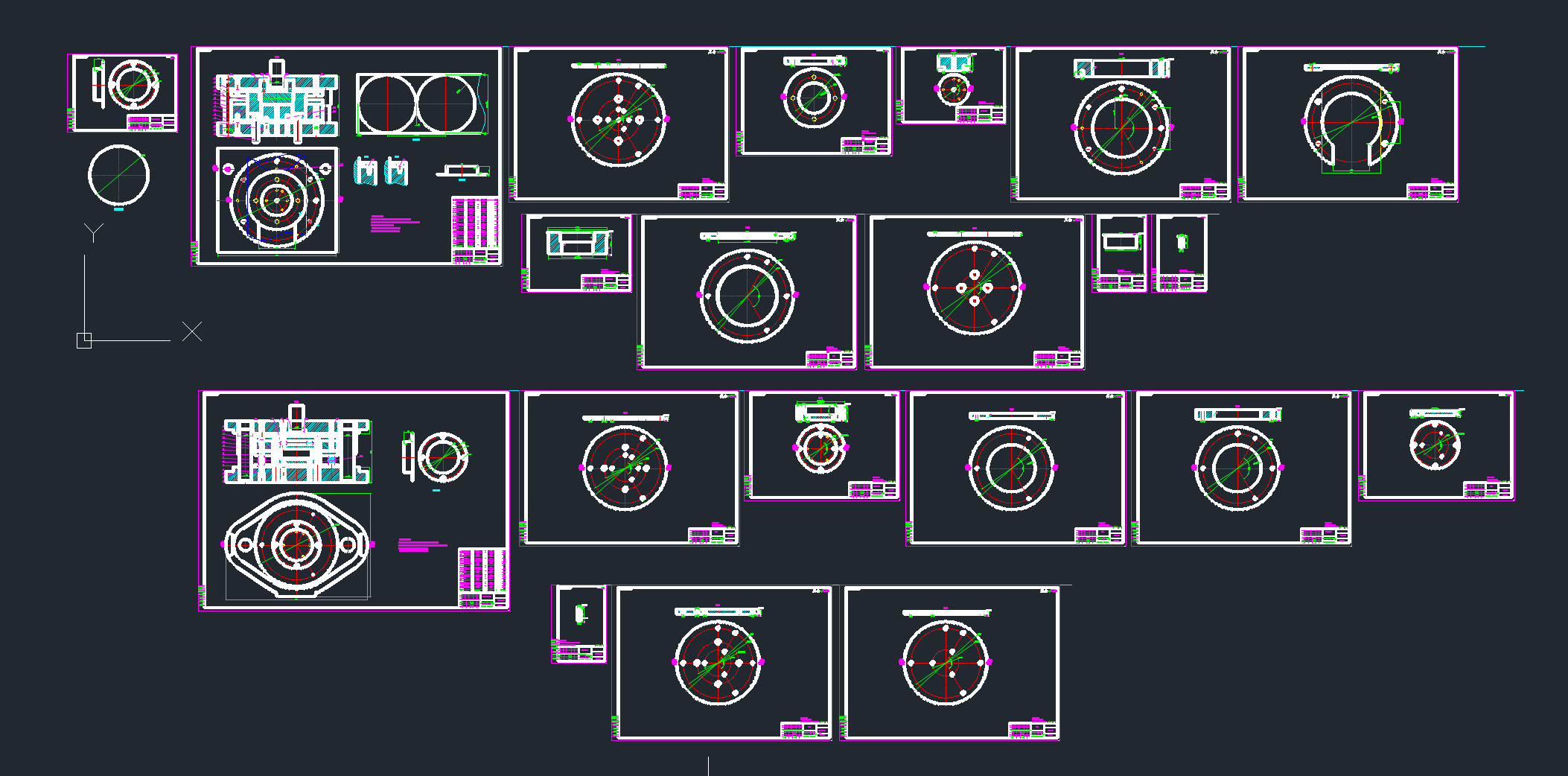

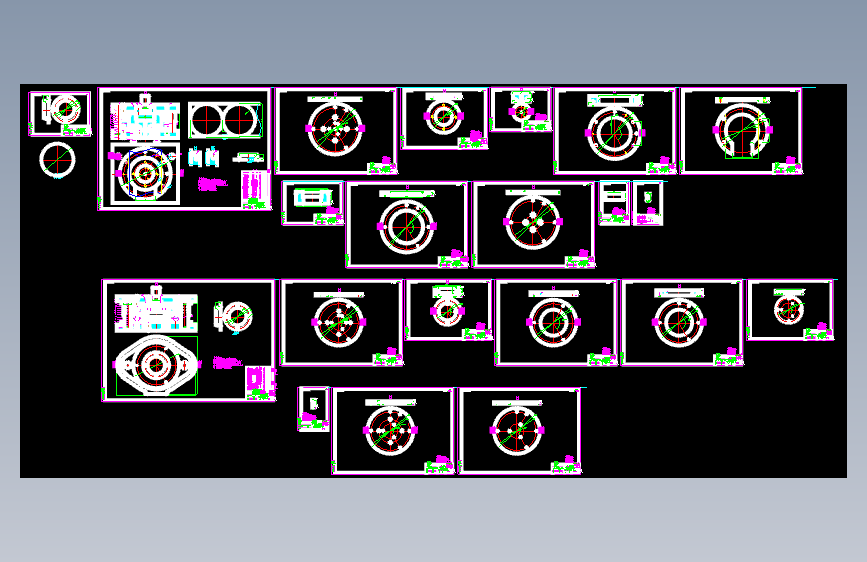

| 1 |  复杂形状五金件冲压模具设计图纸合集.dwg | 920.21K |
| 2 |  中期报告.docx | 19.86K |
| 3 |  冲压模具设计外文资料翻译.doc | 2.02M |
| 4 | 复杂形状五金件冲压模具多工序复合模具设计25000.doc | 886.37K |
| 5 | 开题报告.docx | 21.73K |
