S195柴油机机体三面精镗组合机床总体设计及左主轴箱设计含17张CAD图
图纸描述
S195柴油机机体三面精镗组合机床总体设计及左主轴箱设计含17张CAD图图纸下载，该图纸类型属于交通运输、其他图纸，图纸大小2.6M，共计22个文件，包含2D图纸，图纸主格式为dwg,pdf，使用AutoCAD 2000软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要255金币
立即下载 收藏
图纸信息
作者
WX_202968
已分享: 份作品

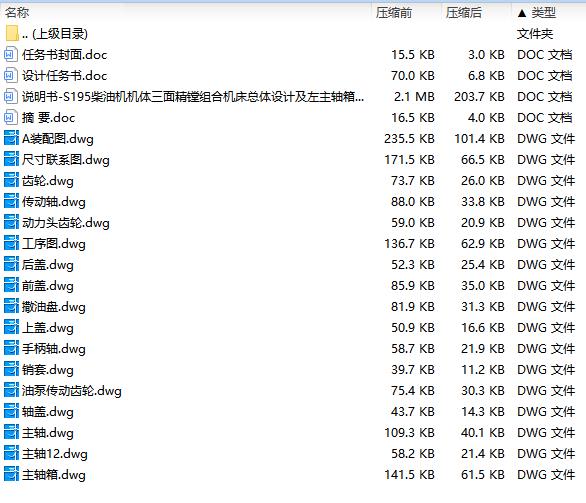

文件列表

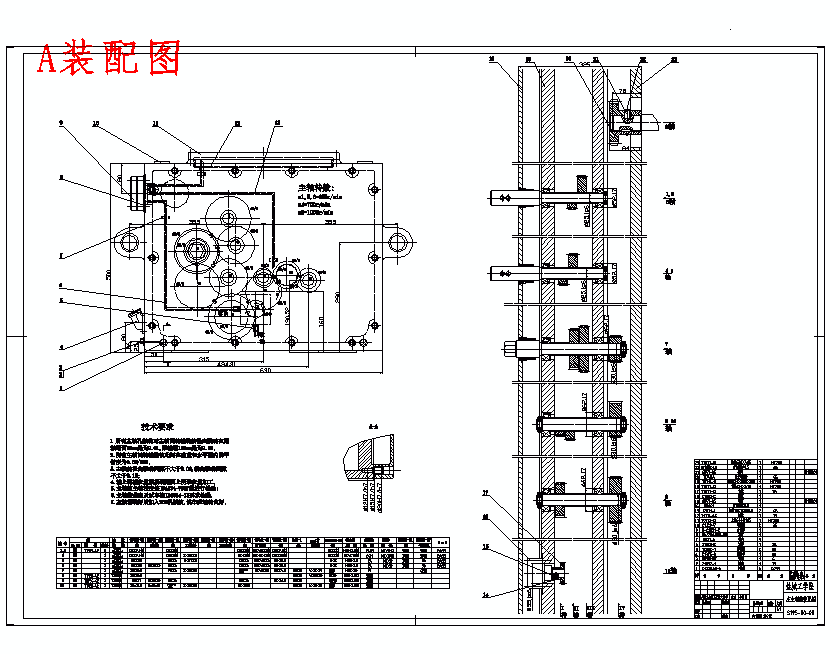

| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  A装配图.dwg | 235.48K |

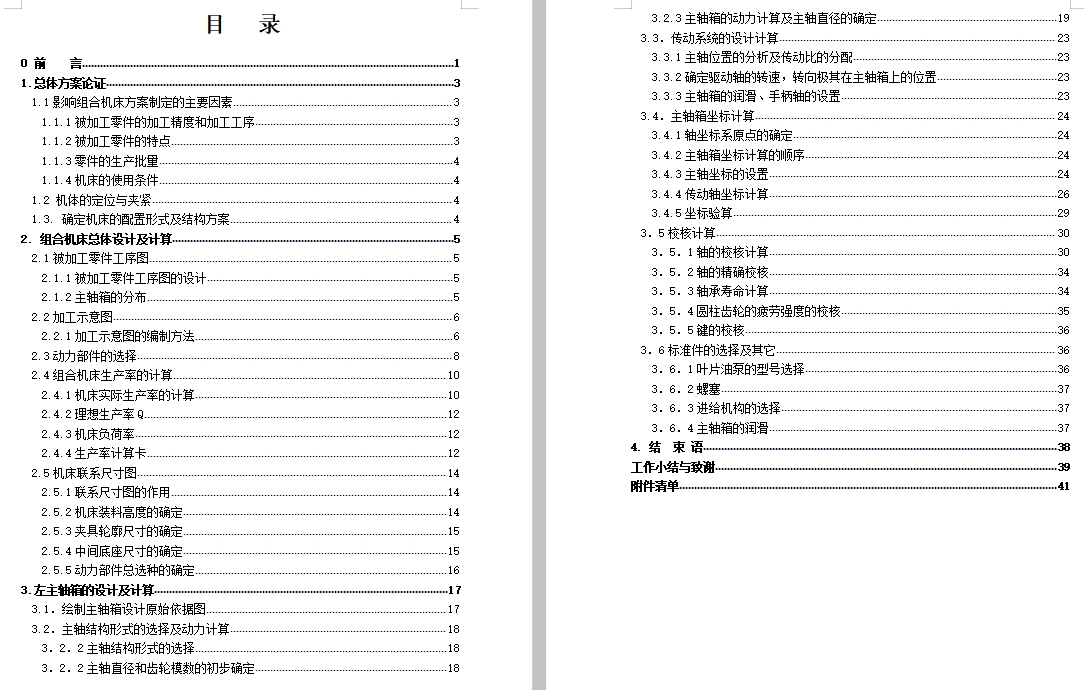

| 2 |  C3010简介-S195柴油机机体三面精镗组合机床总体设计及左主轴箱设计含17张CAD图.pdf | 951.68K |

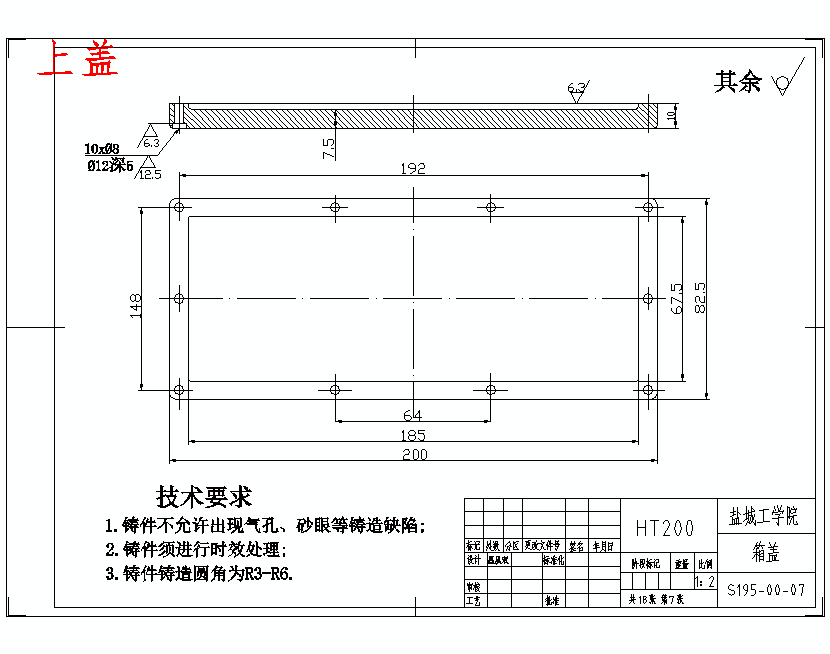

| 3 | 上盖.dwg | 50.93K |

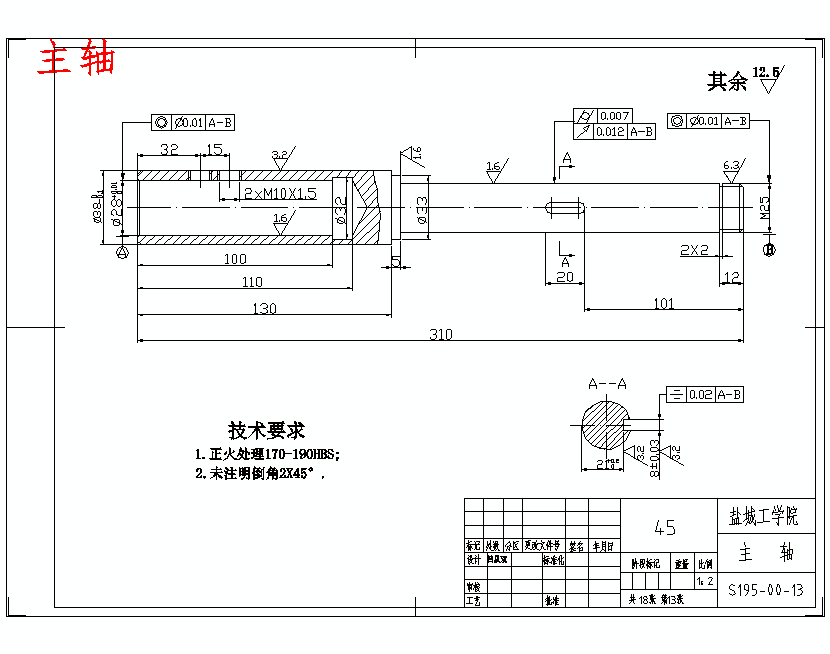

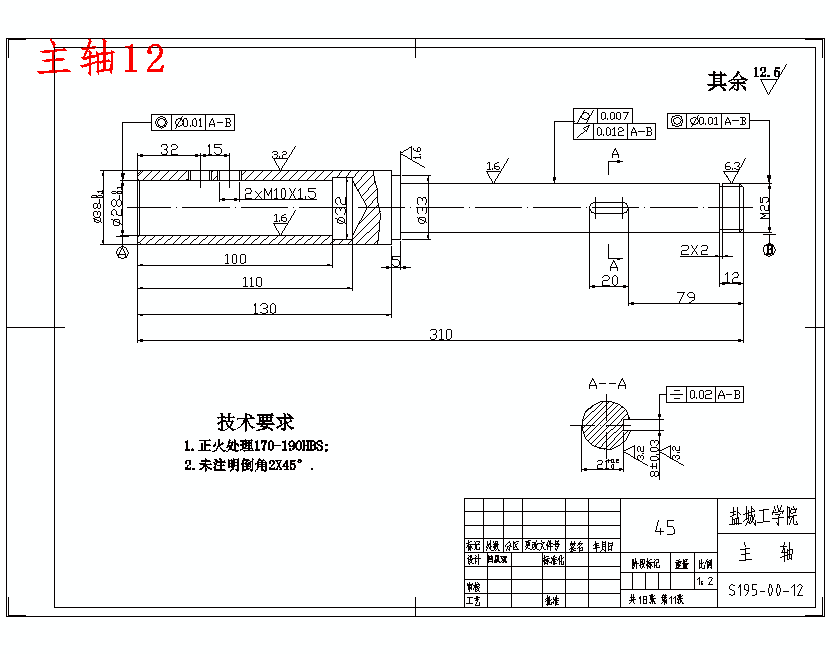

| 4 | 主轴.dwg | 109.32K |
| 5 | 主轴12.dwg | 58.17K |

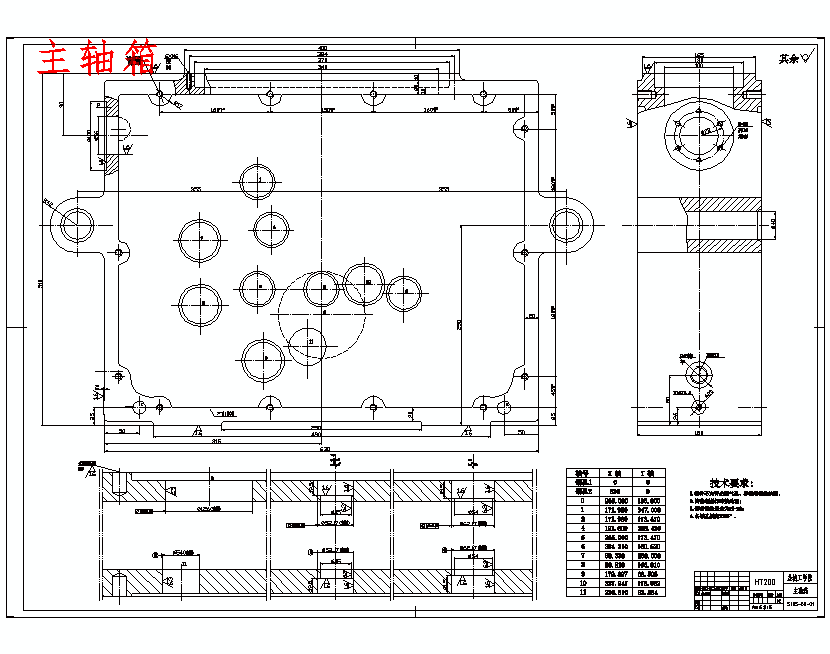

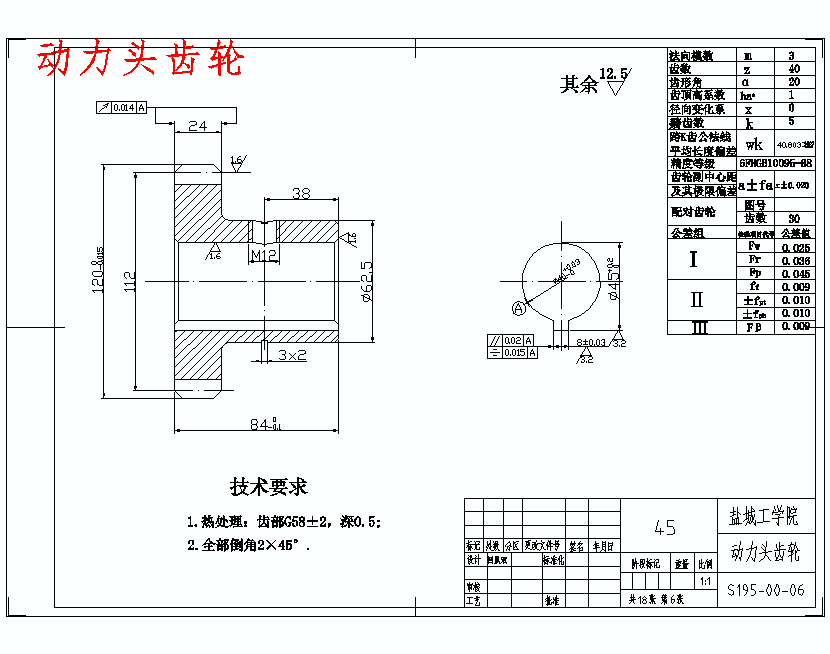

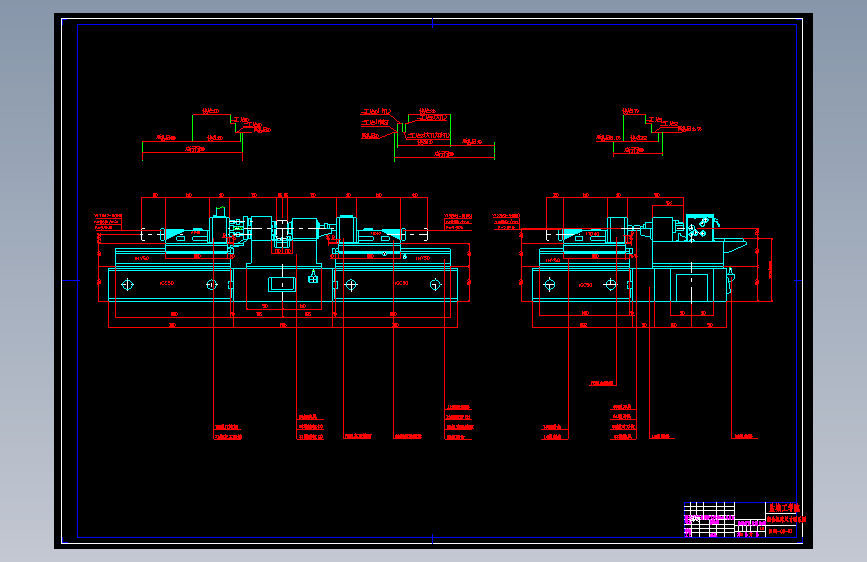

| 6 | 主轴箱.dwg | 141.55K |
| 7 |  任务书封面.doc | 15.50K |
| 8 | 传动轴.dwg | 88.00K |
| 9 | 前盖.dwg | 85.90K |
| 10 | 动力头齿轮.dwg | 58.99K |
| 11 | 后盖.dwg | 52.33K |
| 12 | 尺寸联系图.dwg | 171.47K |
| 13 | 工序图.dwg | 136.75K |
| 14 | 手柄轴.dwg | 58.73K |

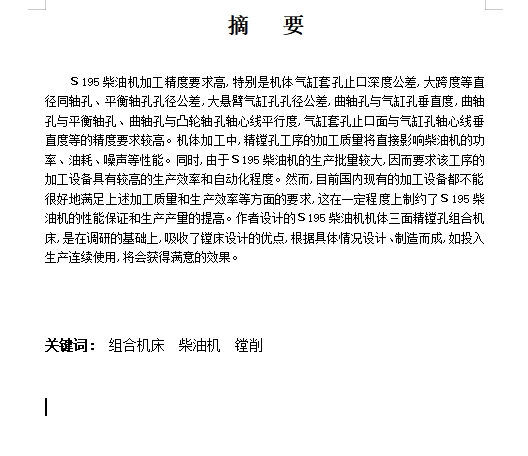

| 15 | 摘要.doc | 16.50K |

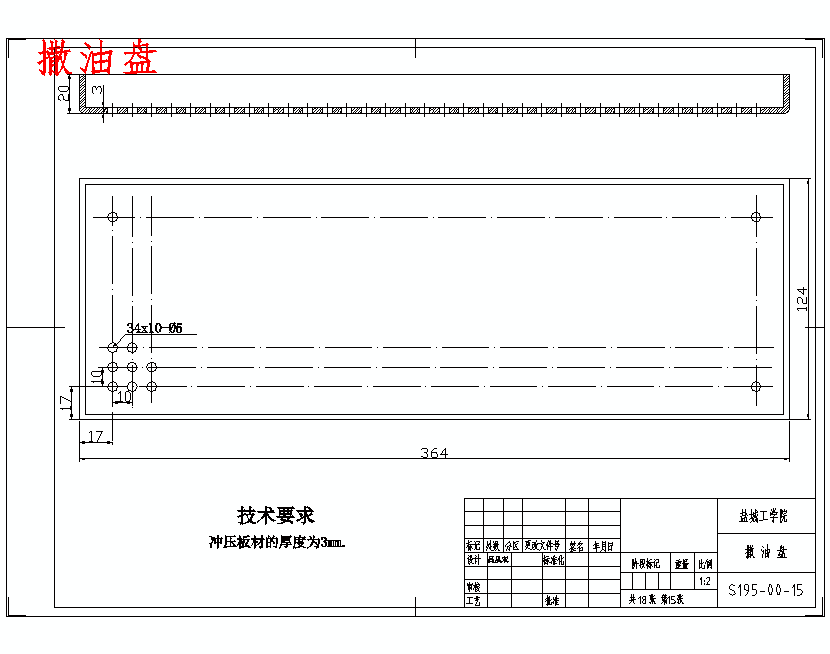

| 16 | 撒油盘.dwg | 81.89K |
| 17 | 油泵传动齿轮.dwg | 75.36K |
| 18 | 设计任务书.doc | 70.00K |
| 19 | 说明书-S195柴油机机体三面精镗组合机床总体设计及左主轴箱设计.doc | 2.11M |
| 20 | 轴盖.dwg | 43.72K |

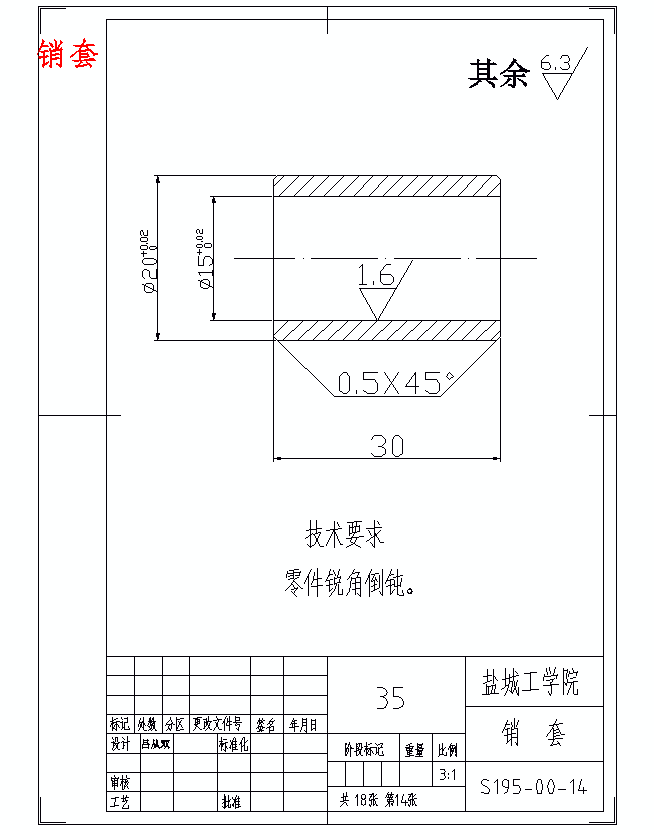

| 21 | 销套.dwg | 39.72K |
| 22 | 齿轮.dwg | 73.68K |
