一种常用弯管机图纸
图纸描述

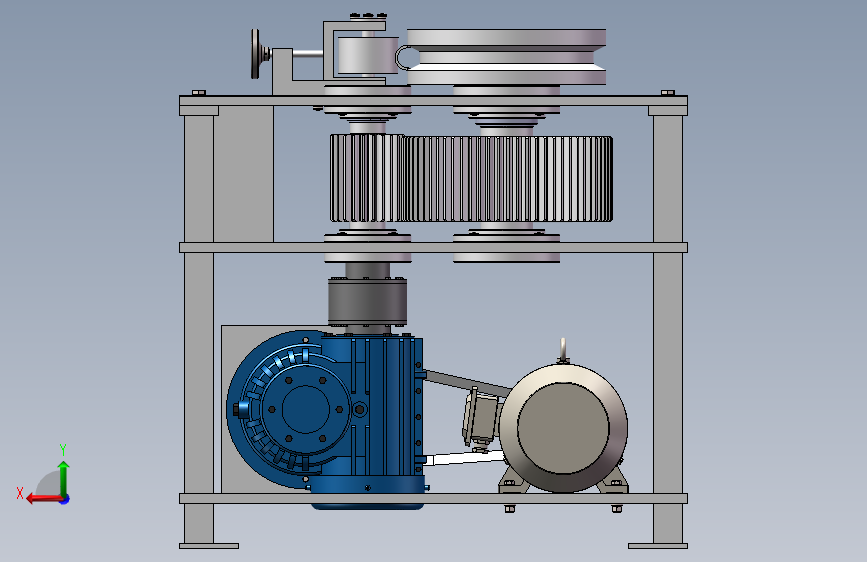

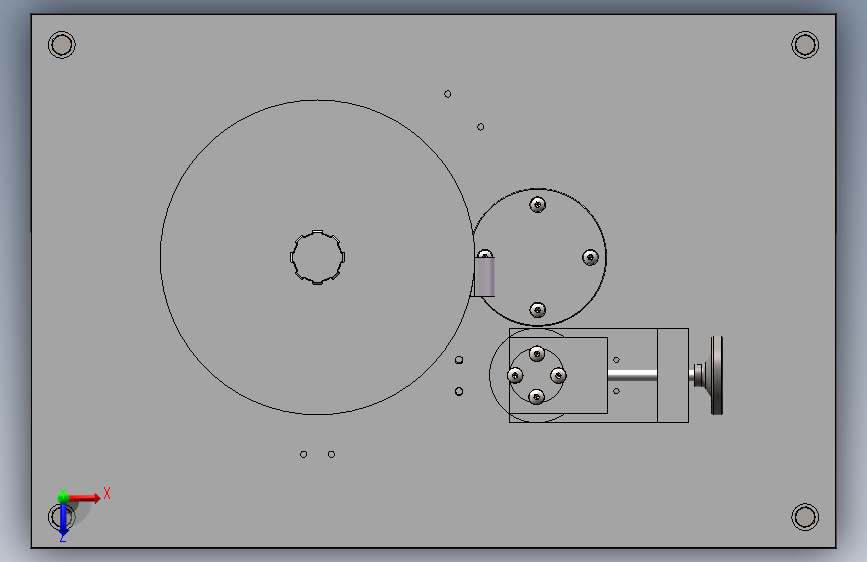

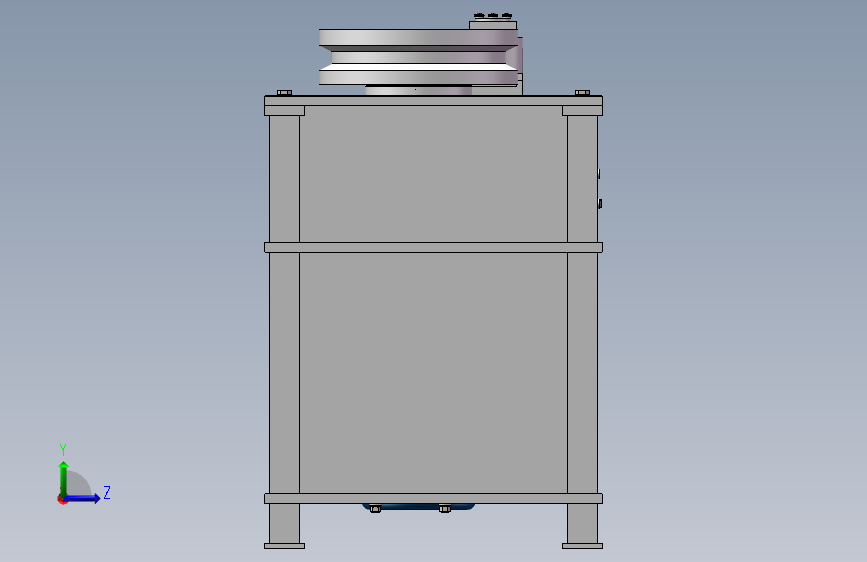

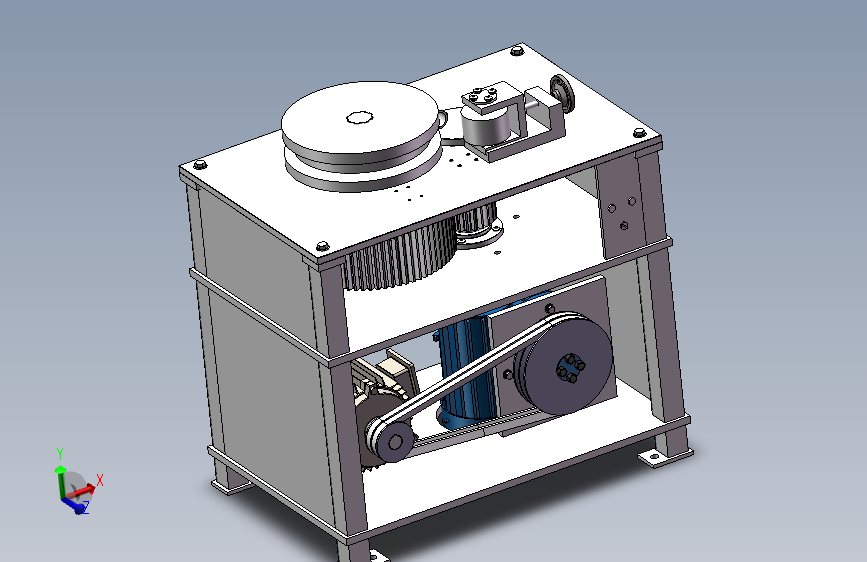

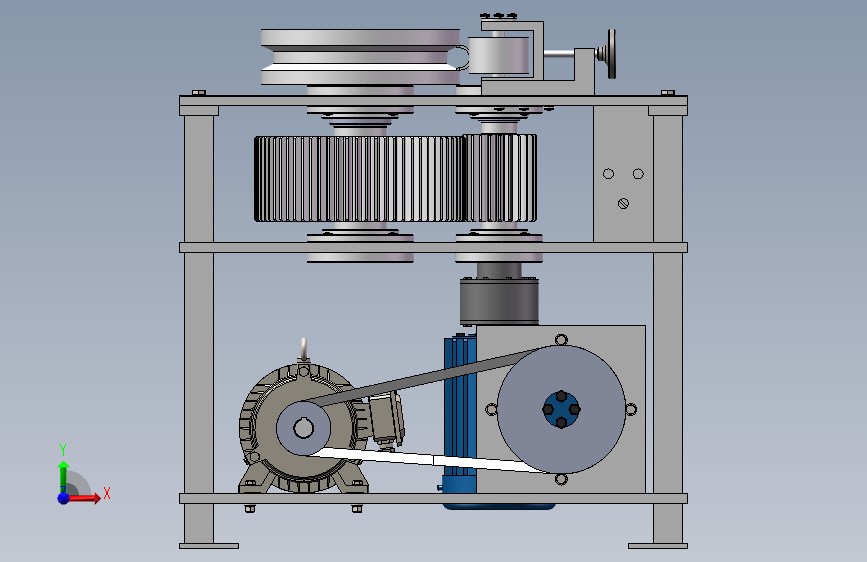

一种常用弯管机图纸图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小21.22M，共计61个文件，包含3D图纸和2D图纸，图纸主格式为sldasm,sldprt,dwg，使用SOLIDWORKS 2018软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要300金币
立即下载 收藏
图纸信息
作者
WX_202783
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1弯管机总装.SLDASM | 5.49M |
| 2 |  CWS125CWS500[CWS125-5-IF].sldprt | 1.65M |
| 3 | GB-T276-深沟球轴承61804.sldprt | 2.28M |
| 4 | GB-T297-圆锥滚子轴承32912.sldprt | 377.00K |
| 5 | GB-T297-圆锥滚子轴承32918.sldprt | 383.06K |
| 6 | GB╱T5015-2017[LZ型弹性柱销齿式联轴器（基本型）LZ4联轴器40×84／55×84].sldprt | 921.98K |
| 7 | hexagonheadbolts-fullthreadgb.sldprt | 251.14K |
| 8 | hexagonheadboltsgb.sldprt | 206.44K |
| 9 | hexagonlobularsocketpanheadscrewsgb.sldprt | 217.14K |
| 10 | hexnutsstyle1-gradesabgb.sldprt | 198.11K |
| 11 | JB-T7273.2-小手轮12×100.sldprt | 230.18K |
| 12 | plainwashers-nseries-gradeagb.sldprt | 116.35K |
| 13 | springlockwashers--normaltypegb.sldprt | 169.14K |
| 14 | YE3-132SB3右超高效三相异步电动机[YE3-132S-B3右].sldprt | 1.12M |
| 15 | 侧板1.SLDPRT | 62.59K |
| 16 | 侧板2.SLDPRT | 60.80K |
| 17 | 大带轮.SLDPRT | 127.97K |
| 18 | 大轴.SLDPRT | 381.31K |
| 19 | 大轴前端盖.SLDPRT | 296.30K |
| 20 | 大轴后端盖.SLDPRT | 216.89K |
| 21 | 大轴套.SLDPRT | 138.17K |
| 22 | 大轴承座.SLDPRT | 177.34K |
| 23 | 大齿轮.SLDPRT | 756.88K |
| 24 | 小带轮.SLDPRT | 140.06K |
| 25 | 小轴.SLDPRT | 187.95K |
| 26 | 小轴前端盖.SLDPRT | 303.75K |
| 27 | 小轴后端盖.SLDPRT | 245.21K |
| 28 | 小轴套.SLDPRT | 144.09K |
| 29 | 小轴承座.SLDPRT | 187.51K |
| 30 | 小齿轮.SLDPRT | 367.29K |
| 31 | 弯曲模.SLDPRT | 141.32K |
| 32 | 挡料座.SLDPRT | 115.42K |
| 33 | 挡料架装配.SLDASM | 2.10M |
| 34 | 挡料轮.SLDPRT | 80.14K |
| 35 | 挡料轮架.SLDPRT | 112.13K |
| 36 | 挡料轴.SLDPRT | 158.19K |
| 37 | 挡料轴轴套.SLDPRT | 70.92K |
| 38 | 挡料轴轴盖.SLDPRT | 101.09K |
| 39 | 机身.SLDPRT | 439.13K |
| 40 | 电源开关.SLDPRT | 77.58K |
| 41 | 皮带示意.SLDPRT | 90.98K |
| 42 | 盖板.SLDPRT | 181.56K |
| 43 | 螺纹杆.SLDPRT | 61.98K |
| 44 |  大轴A3.dwg | 90.13K |
| 45 | 大轴前端盖A3.dwg | 58.00K |
| 46 | 大轴后端盖-A3.dwg | 90.03K |
| 47 | 大轴套-A4.dwg | 53.53K |
| 48 | 大轴承座A3-9.dwg | 56.78K |
| 49 | 大齿轮A3.dwg | 62.25K |
| 50 | 小轴-A3.dwg | 81.19K |
| 51 | 小轴前端盖A3.dwg | 60.28K |
| 52 | 小轴后端盖A3.dwg | 58.78K |
| 53 | 小轴套A4.dwg | 51.53K |
| 54 | 小轴承座-A3.dwg | 46.59K |
| 55 | 小齿轮A3.dwg | 58.53K |
| 56 | 挡料架装配图.dwg | 93.44K |
| 57 | 挡料轴-A3.dwg | 45.09K |
| 58 | 控制电路图.dwg | 68.06K |
| 59 | 机身-A3.dwg | 73.50K |
| 60 | 盖板-A3.dwg | 54.06K |
| 61 | 装配图-A0.dwg | 199.09K |
