四级三叶直排大气式罗茨泵设计图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小9.56M,图纸格式为dwg,图纸软件为AutoCAD 2007,可供设计参考。
四级三叶直排大气式罗茨泵设计
图纸描述
四级三叶直排大气式罗茨泵设计图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小9.56M,图纸格式为dwg,图纸软件为AutoCAD 2007,可供设计参考。
下载需要300金币
立即下载 收藏
图纸信息
作者
WX_202979
已分享: 份作品

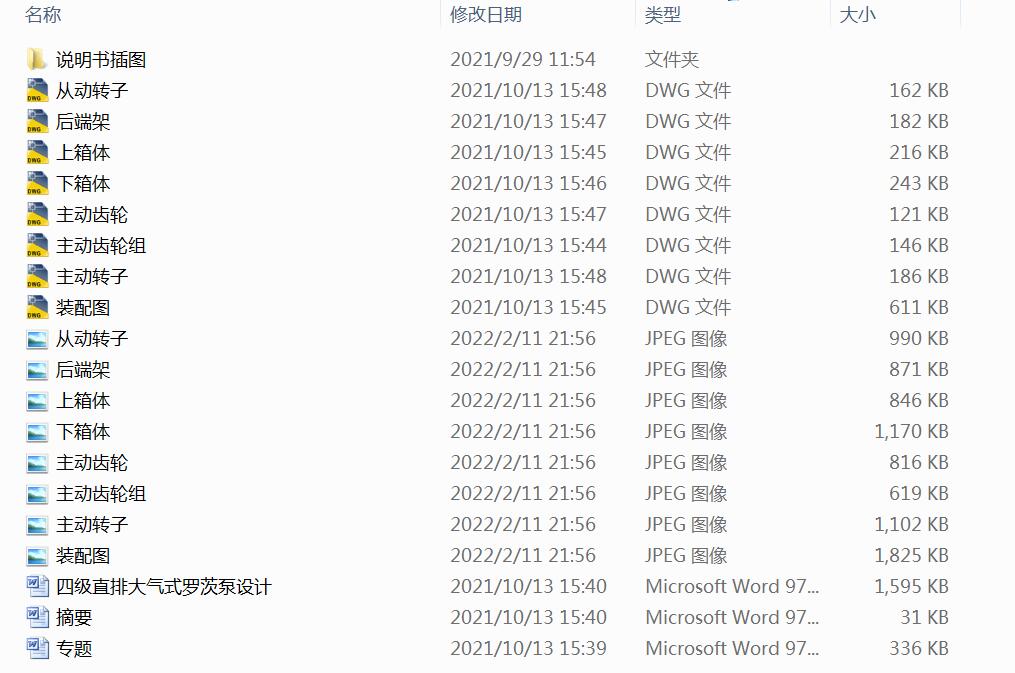

文件列表
| # | 文件名称 | 大小 |
|---|---|---|

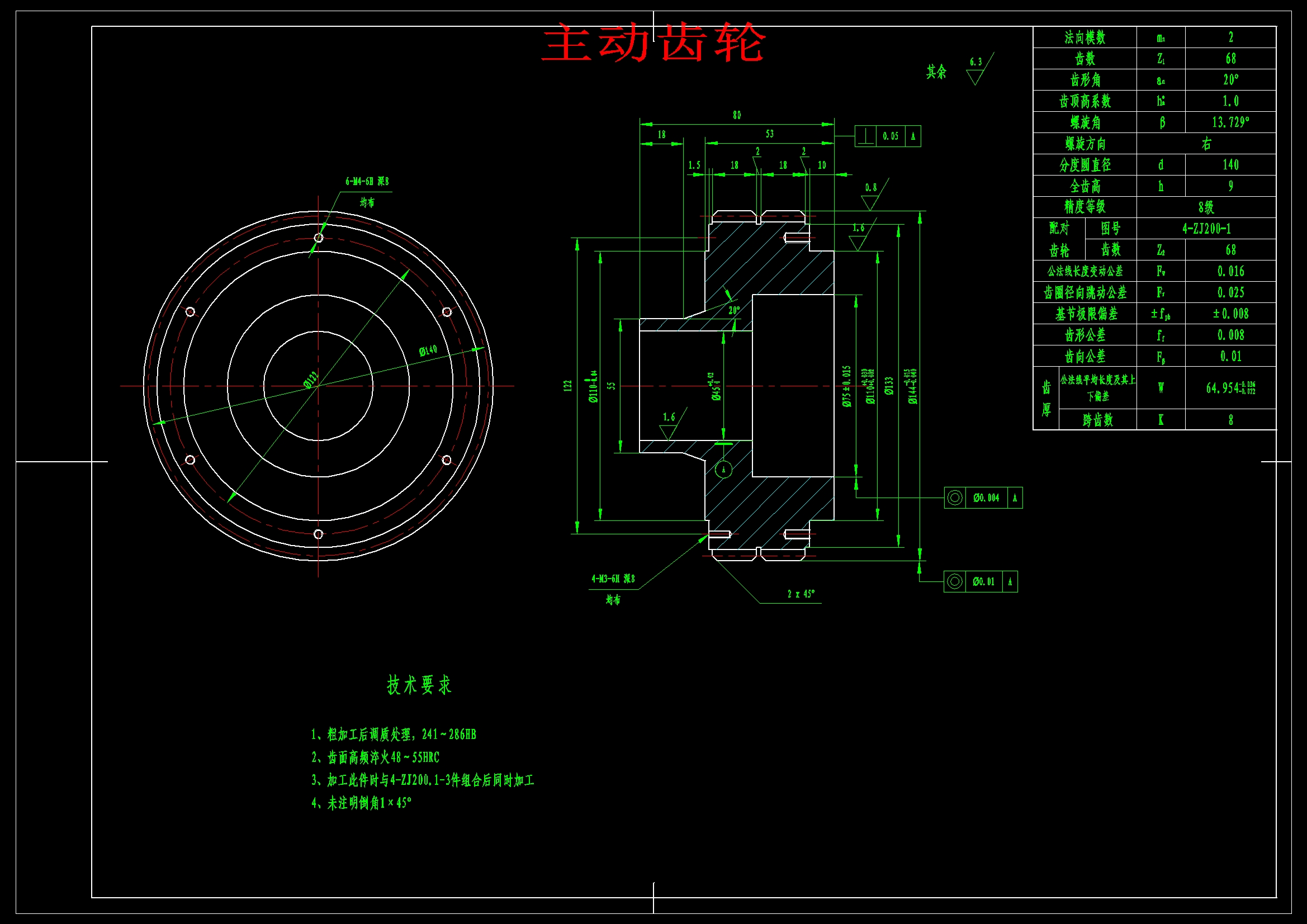

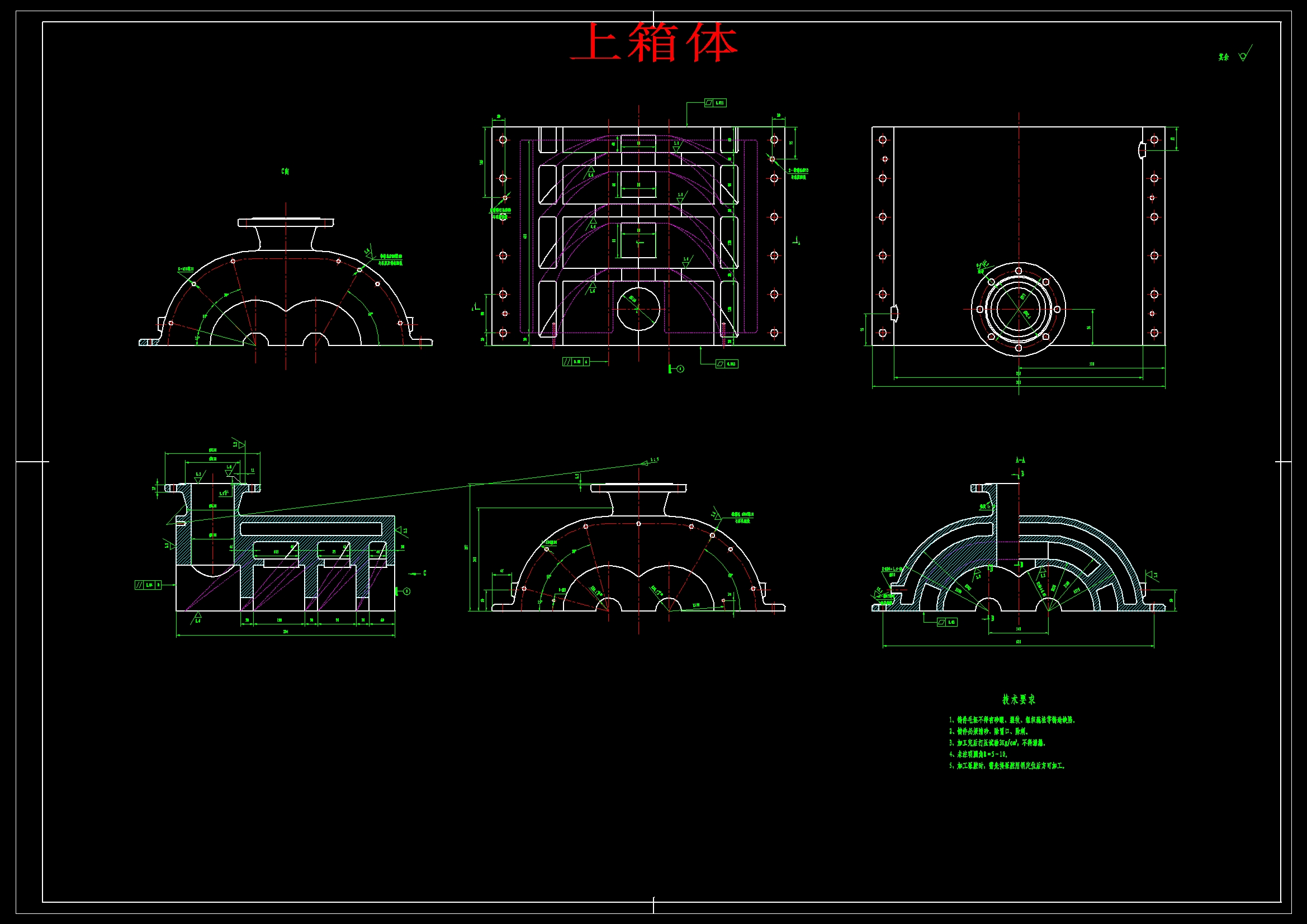

| 1 |  3从动齿轮.exb | 10.98K |
| 2 |  上箱体.dwg | 215.56K |
| 3 | 下箱体.dwg | 242.94K |
| 4 |  专题.doc | 335.50K |

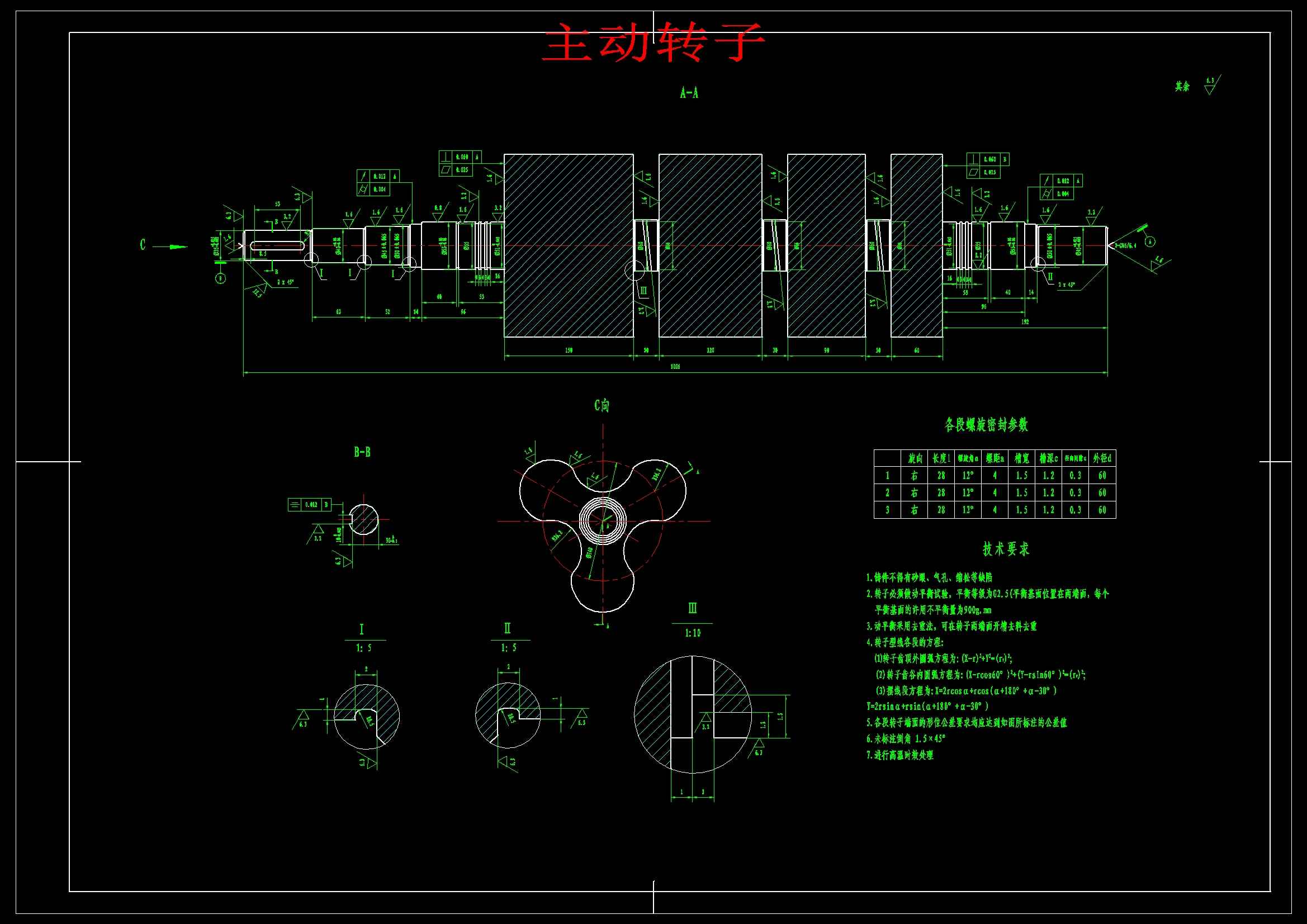

| 5 | 主动转子.dwg | 185.63K |
| 6 | 主动转子.exb | 14.29K |
| 7 | 主动齿轮.dwg | 120.34K |

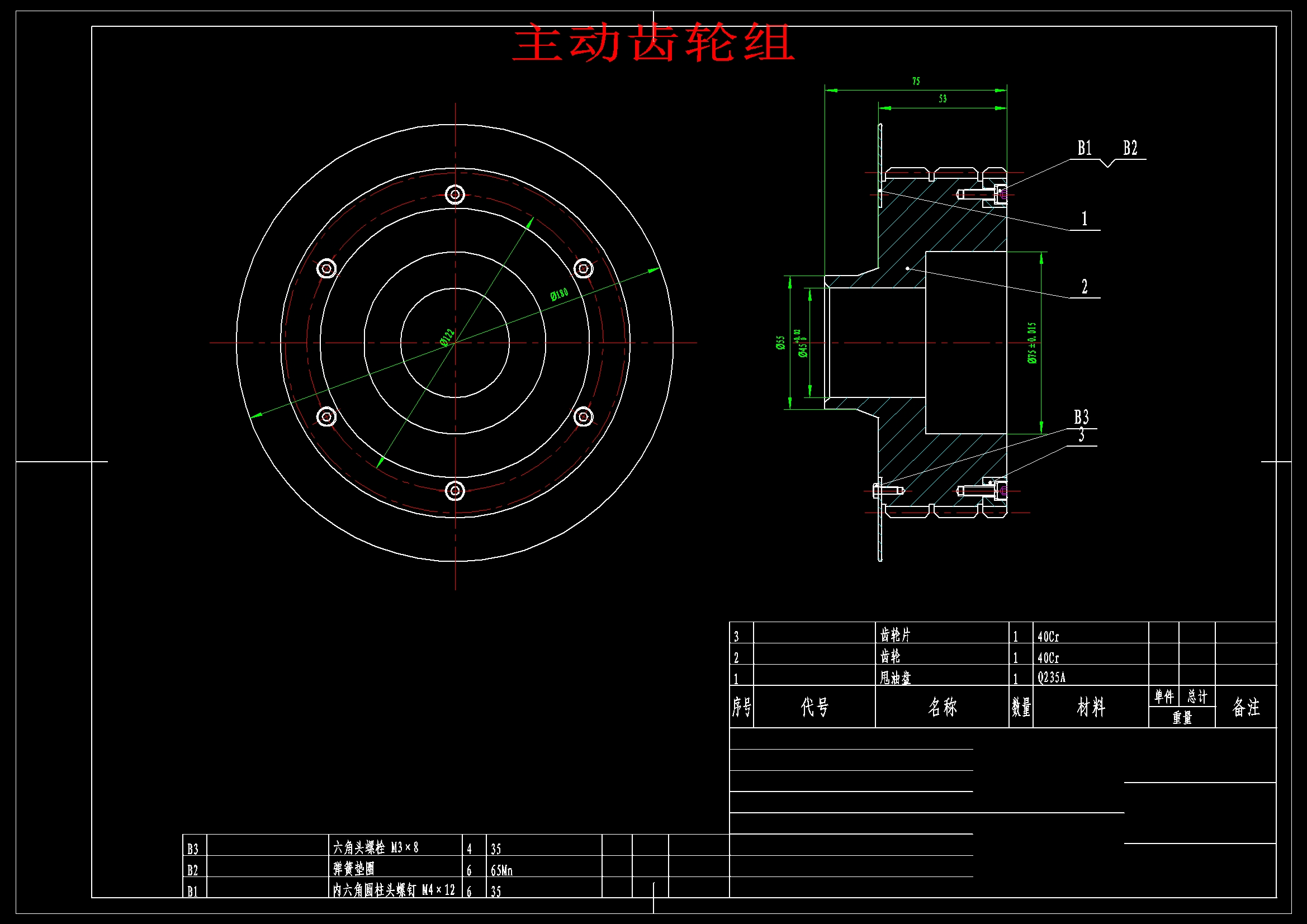

| 8 | 主动齿轮组.dwg | 145.28K |
| 9 | 从动转子.dwg | 161.97K |
| 10 | 冷却系统示意图.exb | 301.52K |

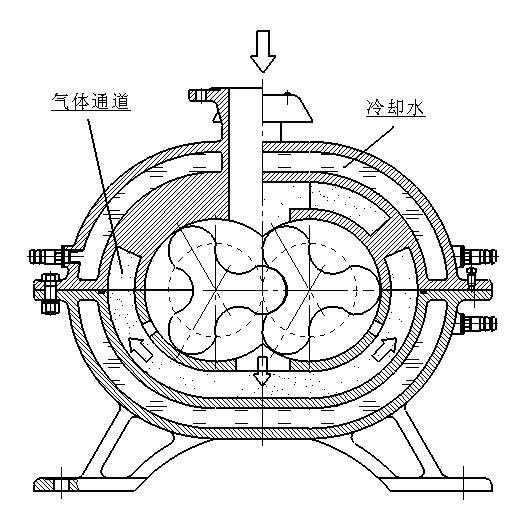

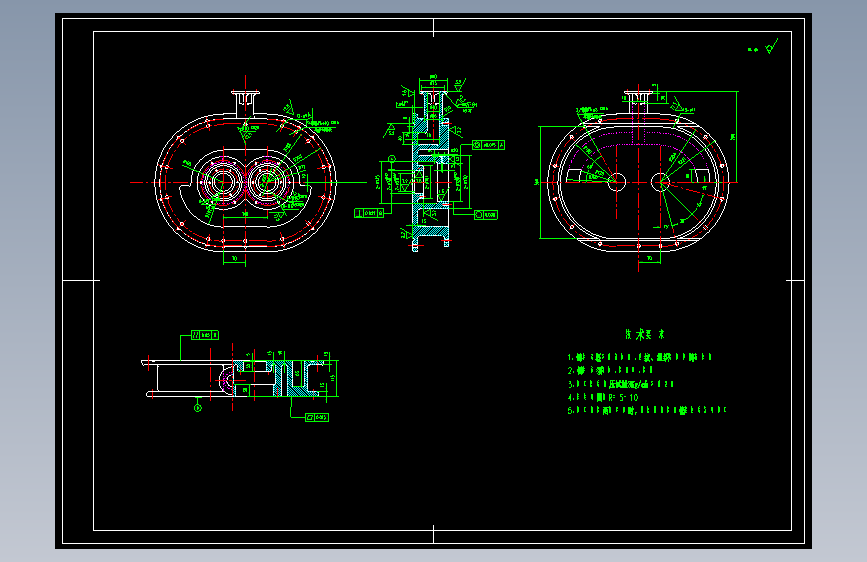

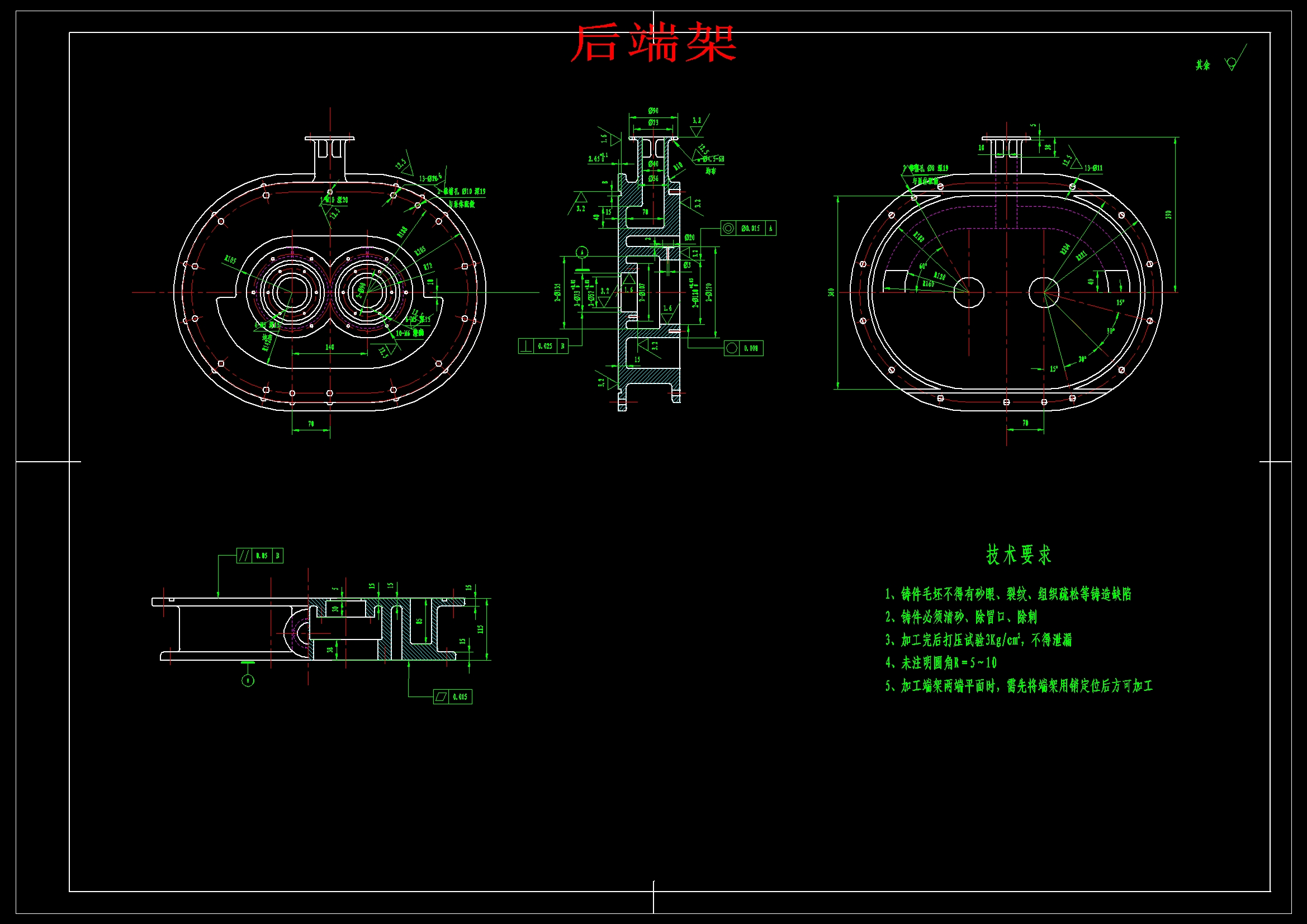

| 11 | 功率曲线.exb | 6.44K |
| 12 | 后端架.dwg | 181.16K |
| 13 | 四级直排大气式罗茨泵设计.doc | 1.56M |
| 14 | 密封.exb | 20.94K |

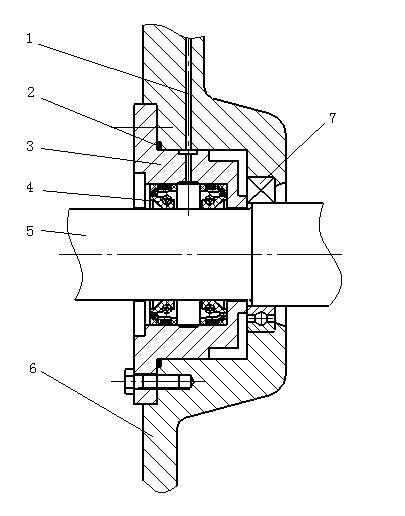

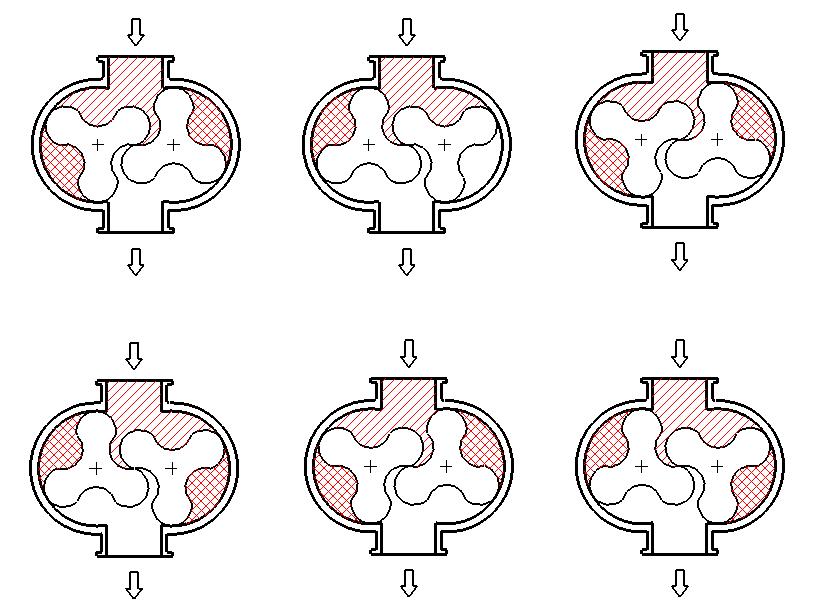

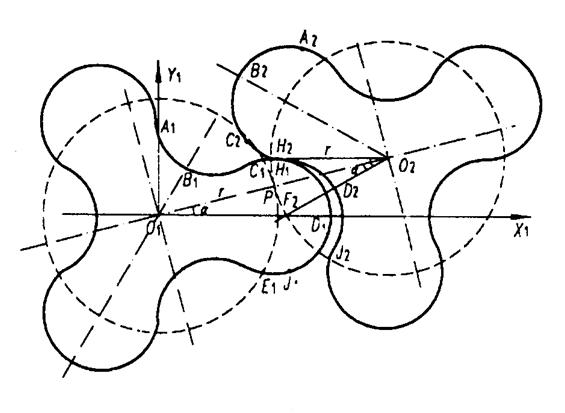

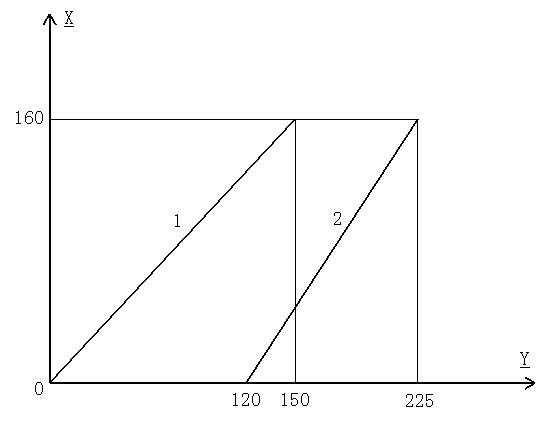

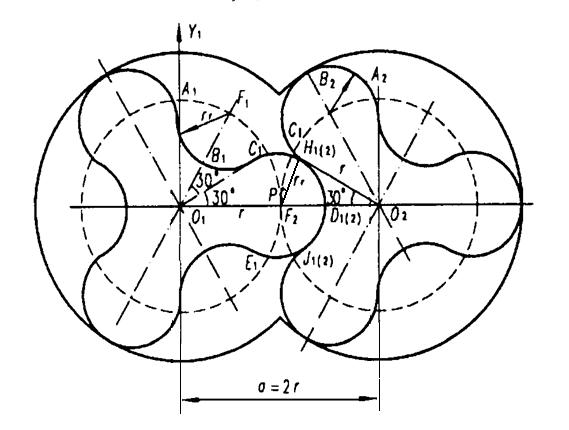

| 15 | 抽气过程.exb | 132.01K |
| 16 | 摘要.doc | 30.50K |
| 17 | 特征间隙.exb | 31.05K |
| 18 | 第二级方程曲线.exb | 2.90K |
| 19 | 装配图.dwg | 610.22K |
| 20 | 转子.exb | 7.28K |
